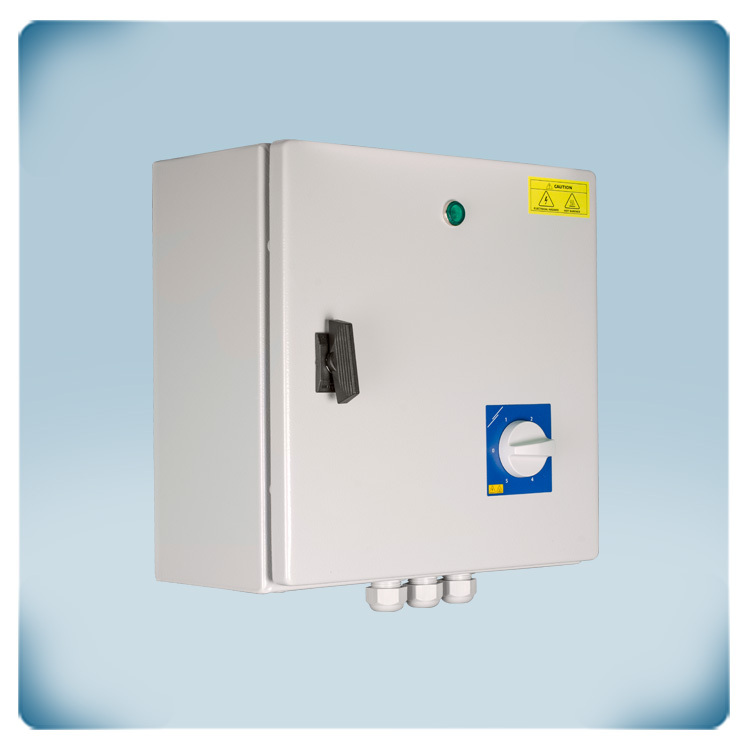

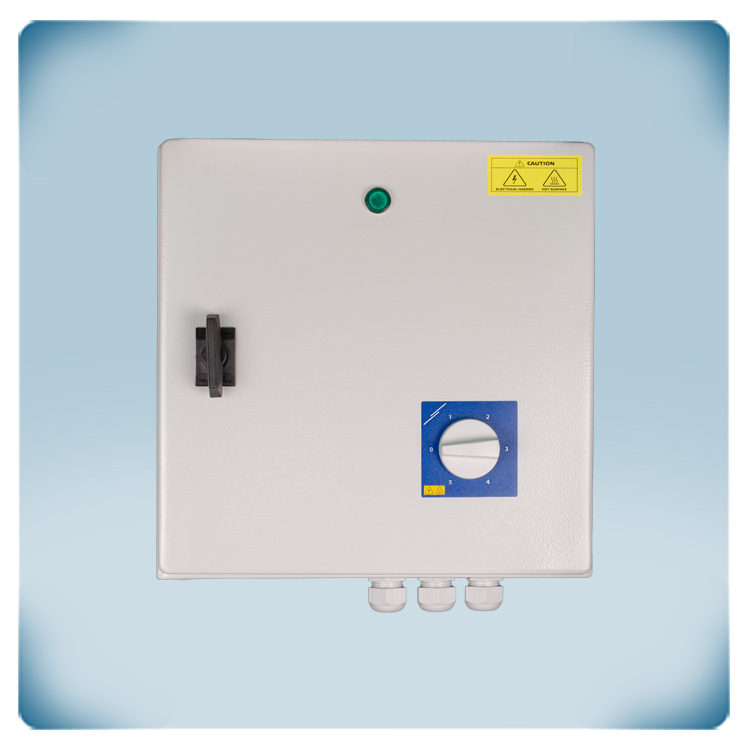

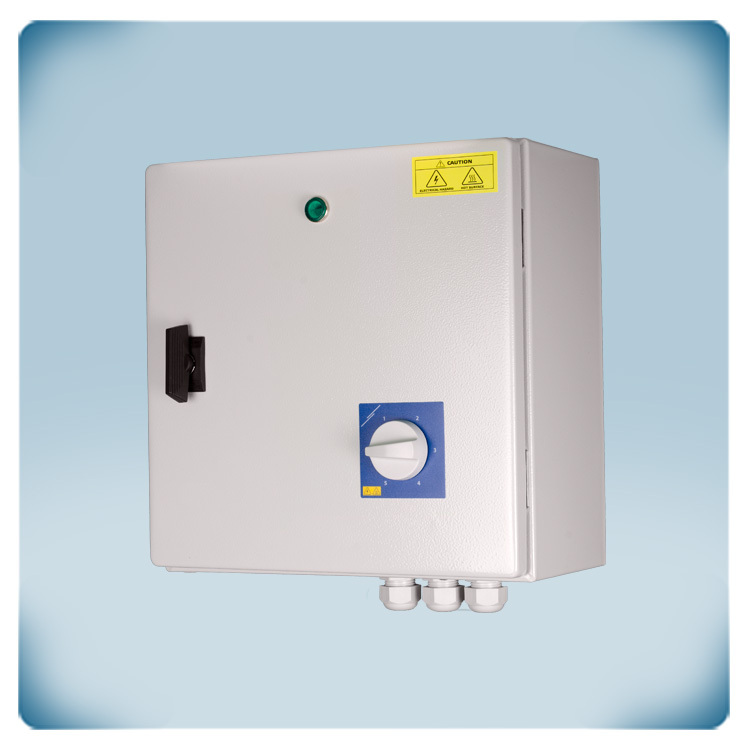

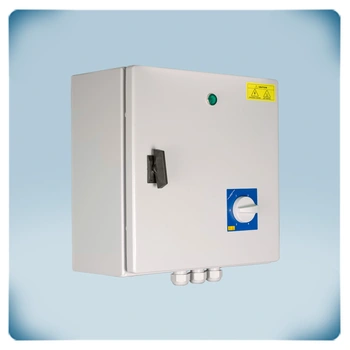

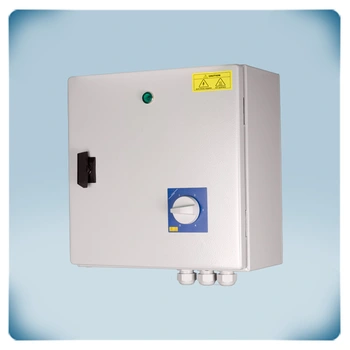

Trafo-Drehzahlregler 400 V | Motorschutzfunktion | 2,5 A
Produktbeschreibung
Dieser Transformatorregler steuert dreiphasige 400V Motoren, die mit Thermokontakten oder Thermoschutz ausgestattet sind. Es können Ventilatoren mit einem kombinierten maximalen Motorstrom von 2,5 A angeschlossen werden. Die TK-Überwachungsfunktion schaltet den Motor im Falle einer Überhitzung ab. Über den Drehschalter auf der Vorderseite kann die Drehzahl in 5 Stufen eingestellt werden. Ausserdem verfügt dieser 5-stufige Drehschalter auch über eine AUS Stellung. Die Motordrehzahl wird in 5 Stufen durch Änderung der Motorspannung geregelt. Die Ausgangsspannung hat einen perfekten Sinusform und garantiert einen ruhigen Motorbetrieb. Das Gehäuse hat einen IP54 Schutz und kann in Innenräumen an der Wand montiert werden. Die Versorgungsspannung beträgt 3x400 VAC.
Zusätzliche Spezifikationen und Beschreibung
Was ist ein Traforegler
Der STRS4-25L40 nutzt die transformatorische Drehzahlregelung, d. h. die Verwendung von Transformatoren zur Steuerung der Drehzahl von elektrischen Lüftern. Herkömmliche elektrische Lüfter haben in der Regel einige voreingestellte Geschwindigkeitsstufen, die durch mechanische Schalter/Knöpfe gesteuert werden. Transformatorgestützte Steuersysteme bieten eine effiziente und flexible Möglichkeit zur Regelung der Drehzahl. Das Gerät enthält einen Transformator, der elektrische Energie zwischen Stromkreisen überträgt. Er besteht aus Primär- und Sekundärwicklungen, die um einen Magnetkern gewickelt sind.
Der Hauptzweck der Verwendung eines Transformators bei der Drehzahlregelung von Ventilatoren besteht darin, die dem Ventilatormotor zugeführte Spannung zu variieren. Durch die Anpassung der Spannung kann die Drehzahl des Motors und damit die Geschwindigkeit des Ventilators verändert werden. Der Transformator ist mit mehreren Anzapfungen oder Klemmen entlang der Primärwicklung ausgestattet. An diesen Anzapfungen können verschiedene Spannungsstufen gewählt werden, die den verschiedenen Geschwindigkeitsstufen des Ventilators entsprechen; in diesem Fall sind die Ausgangsspannungen: 130, 180, 230, 300 und 400 VAC. Der Steuermechanismus besteht aus einem 5-stufigen Drehschalter, mit dem der Benutzer die gewünschte Lüfterdrehzahl einstellen kann. Jede Stufe entspricht einer der Ausgangsspannungen. Wenn eine bestimmte Geschwindigkeitsstufe gewählt wird, passt der Steuermechanismus die Transformatoranzapfungen an, wodurch sich die an den Ventilatormotor gelieferte Spannung ändert.
EffizienzIm Vergleich zu anderen Methoden der Drehzahlregelung sind transformatorgestützte Regelsysteme im Allgemeinen energieeffizienter. Durch die Anpassung der an den Motor gelieferten Spannung wird die Leistungsverschwendung minimiert, was zu einer besseren Gesamtenergienutzung führt. Außerdem erzeugt die transformatorische Lüfterdrehzahlregelung eine Motorspannung mit perfekter Sinusform. Dies führt zu einem gleichmäßigeren Motorbetrieb und reduziert die elektrischen Geräusche, was zu einem außergewöhnlich leisen Motorbetrieb führt. Außerdem sind die Spartransformatoren in den Sentera-Steuerungen mit einer speziellen Beschichtung versehen, die ebenfalls zu einem leiseren Motorbetrieb beiträgt.
Thermischer Motorschutz
Wenn Ihr Motor mit einem TK Anschluss für seinen Wärmeschutz ausgestattet ist, können Sie diesen TK an den STRS4 Traforegler anschließen. Sobald der Motor überhitzt, öffnet er seinen TK Kontakt, wodurch der STRS4 die Stromzufuhr zum Motor unterbricht. Danach können Sie nach der Ursache für die Überhitzung suchen. In der Regel liegt dies daran, dass der Motor zu viel Strom zieht, was wiederum z. B. durch eine Blockierung, Reibung, defekte Lager usw. verursacht wird. Es gibt auch eine eiphasige Version des STRS4: den STRS1. Wenn Sie noch mehr zusätzliche Optionen wünschen, wie z. B. die Fernsteuerung von START/STOP, die Umschaltung zwischen niedrigen und hohen Drehzahlen oder die Steuerung über einen Analogeingang oder Modbus, schauen Sie bitte hier für die dreiphasigen Modelle und hier für die einphasigen Modelle.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Einfach anzuschliessen
Schliessen Sie den Regler einfach an auf der Netzspannung und Motor und er kann gleich benutzt werden. Keine Konfiguration erforderlich.
Gehäuse für Wandmontage im Innenbereich

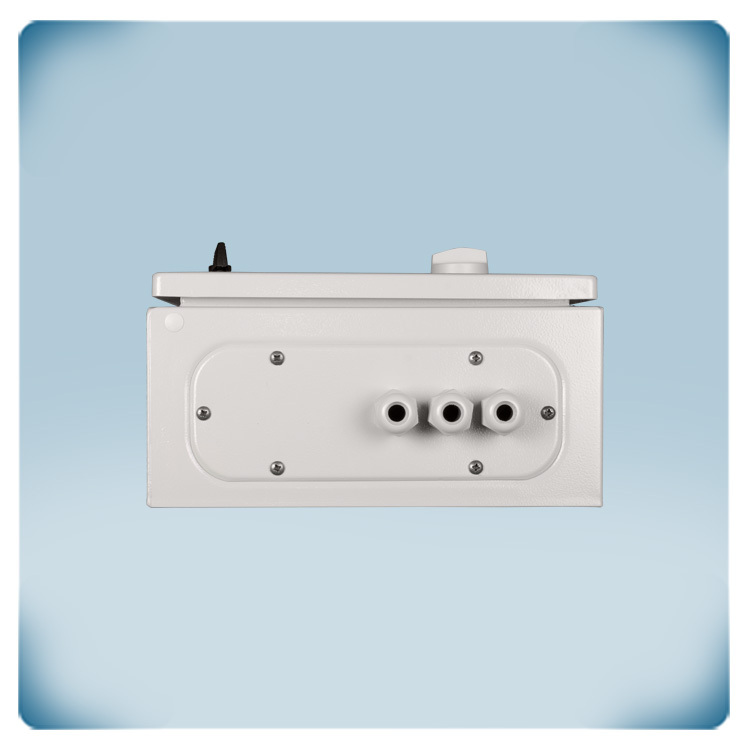

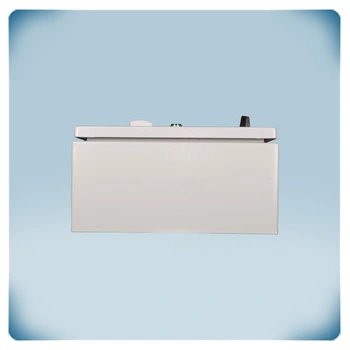

Der STRS4-25L40 verfügt über ein Stahlgehäuse mit einer Lackierung, die gegen äußere mechanische Einwirkungen resistent ist. Es kann versehentlichen Stößen oder anderen physischen Kräften standhalten, ohne dass seine Struktur oder die darin befindlichen Gegenstände beeinträchtigt werden. Dies ist besonders wichtig, um den Schutz der eingeschlossenen Komponenten zu gewährleisten. Die Schutzart IP54 garantiert, dass die Gehäuse ein hohes Maß an Schutz gegen das Eindringen von Staub und Wasser bieten. Sie sind wirksam gegen Staubpartikel abgedichtet und widerstehen Spritzwasser aus allen Richtungen, so dass sie für mäßig anspruchsvolle Umgebungen geeignet sind.
