Trafo-Drehzahlregler 400 V | Motorschutzfunktion | 1,5 A
Produktbeschreibung

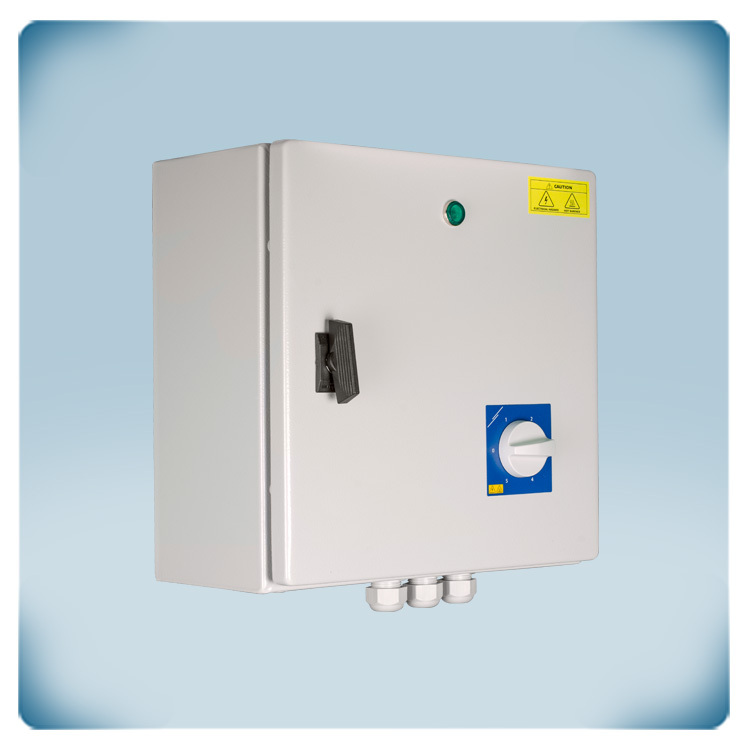

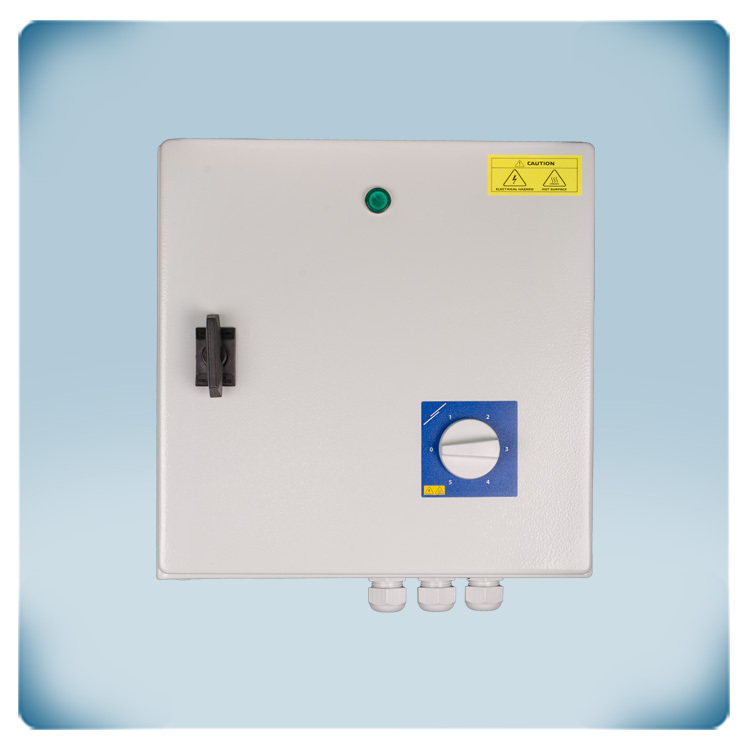

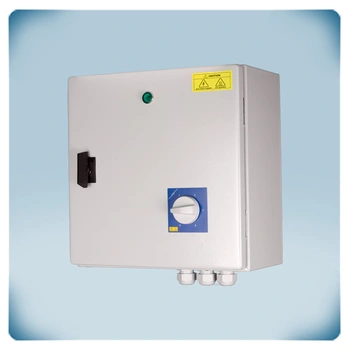

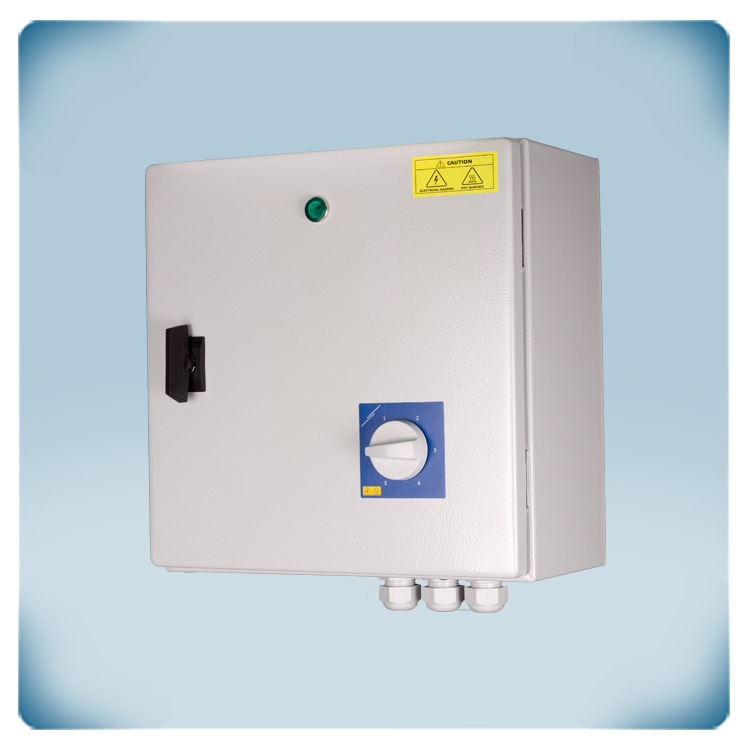

Dieser 5-Stufen Trafo steuert dreiphasige 400V Motoren, die mit Thermokontakten oder Thermoschutz ausgestattet sind. Es können Ventilatoren mit einem kombinierten maximalen Motorstrom von 1,5 A angeschlossen werden. Die TK-Überwachungsfunktion schaltet den Motor im Falle einer Überhitzung ab. Über den Drehschalter auf der Vorderseite kann die Drehzahl in 5 Stufen eingestellt werden. Ausserdem verfügt dieser 5-stufige Drehschalter auch über eine AUS Stellung. Die Motordrehzahl wird in 5 Stufen durch Änderung der Motorspannung geregelt. Die Ausgangsspannung hat einen perfekten Sinusform und garantiert einen ruhigen Motorbetrieb. Das Gehäuse hat einen IP54 Schutz und kann in Innenräumen an der Wand montiert werden. Die Versorgungsspannung beträgt 3x400 VAC.
Zusätzliche Spezifikationen und Beschreibung
Transformatorbasierte Technologie für die Drehzahlregelung von Ventilatoren
Zu den Vorteilen der Spartransformatortechnologie, die bei der Herstellung des STRS4-15L40 eingesetzt wird, gehören
- Spannungsreduzierung: Spartransformatoren werden üblicherweise eingesetzt, um die an Motoren gelieferte Spannung zu reduzieren. Durch Anzapfen verschiedener Punkte entlang der Wicklung kann der Spartransformator mehrere Spannungsniveaus bereitstellen, was eine Drehzahlregelung des Motors ermöglicht. Diese Technik der Spannungsreduzierung ist im Vergleich zu anderen Methoden energieeffizienter, da die überschüssige Energie nicht in Form von Wärme abgeführt werden muss.
- Energieeffizient: Spartransformatoren bieten aufgrund ihrer Konstruktion eine hohe Energieeffizienz. Da sie nach dem Prinzip der magnetischen Kopplung zwischen den Wicklungen arbeiten, gibt es weniger Verluste im Zusammenhang mit dem elektrischen Widerstand. Infolgedessen können Spartransformatoren im Vergleich zu anderen Spannungsregelungsmethoden eine bessere Effizienz bei der Leistungsübertragung bieten.
- Reibungsloser Betrieb: Die in Ihrem Steuergerät verwendete Spartransformatortechnologie erzeugt eine Motorspannung mit einer perfekten Sinusform. Diese gleichmäßige Spannungswellenform trägt zu einem reibungslosen Motorbetrieb bei und reduziert Vibrationen und Geräusche. Sie trägt auch dazu bei, die Belastung der Motorwicklungen und anderer Komponenten zu minimieren und so die Lebensdauer des Motors zu verlängern.
- Leiser Betrieb: Durch die Erzeugung einer perfekten sinusförmigen Spannungswellenform tragen Spartransformatoren zu einem außergewöhnlich leisen Motorbetrieb bei. Das Fehlen von Spannungsoberschwingungen und -verzerrungen reduziert das elektrische Rauschen, was zu einer ruhigeren Umgebung in Anwendungen führt, bei denen eine Geräuschreduzierung wichtig ist, wie z. B. in HLK-Systemen, Lüftern und anderen Geräten, die einen niedrigen Geräuschpegel erfordern.
- Robustheit und Zuverlässigkeit: Spartransformatoren sind für ihre Robustheit und Zuverlässigkeit in verschiedenen Stromverteilungs- und Steuerungsanwendungen bekannt. Aufgrund ihrer einfachen Konstruktion und der geringeren Anzahl von Bauteilen sind sie im Vergleich zu komplexeren Spannungsregelungsmethoden weniger störanfällig. Diese Zuverlässigkeit führt zu geringeren Ausfallzeiten und Wartungskosten für das Motorsteuerungssystem.
- Imprägnierte Beschichtung: Die Spartransformatoren im Steuergerät sind mit einem speziellen Material beschichtet. Diese Beschichtung dient mehreren Zwecken, u. a. der Verringerung des elektrischen Rauschens der Spartransformatoren sowie der zusätzlichen Isolierung und dem Schutz vor Umwelteinflüssen wie Feuchtigkeit und Staub. Die imprägnierte Beschichtung erhöht die Gesamtleistung und Langlebigkeit der Spartransformatoren im Steuergerät.
Thermischer Motorschutz
Wenn Ihr Motor mit einem TK Anschluss für seinen Wärmeschutz ausgestattet ist, können Sie diesen TK an den STRS4 Traforegler anschließen. Sobald der Motor überhitzt, öffnet er seinen TK Kontakt, wodurch der STRS4 die Stromzufuhr zum Motor unterbricht. Danach können Sie nach der Ursache für die Überhitzung suchen. In der Regel liegt dies daran, dass der Motor zu viel Strom zieht, was wiederum z. B. durch eine Blockierung, Reibung, defekte Lager usw. verursacht wird. Es gibt auch eine eiphasige Version des STRS4: den STRS1. Wenn Sie noch mehr zusätzliche Optionen wünschen, wie z. B. die Fernsteuerung von START/STOP, die Umschaltung zwischen niedrigen und hohen Drehzahlen oder die Steuerung über einen Analogeingang oder Modbus, schauen Sie bitte hier für die dreiphasigen Modelle und hier für die einphasigen Modelle.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Einfach anzuschliessen
Schliessen Sie den Regler einfach an auf der Netzspannung und Motor und er kann gleich benutzt werden. Keine Konfiguration erforderlich.
Gehäuse für Wandmontage im Innenbereich

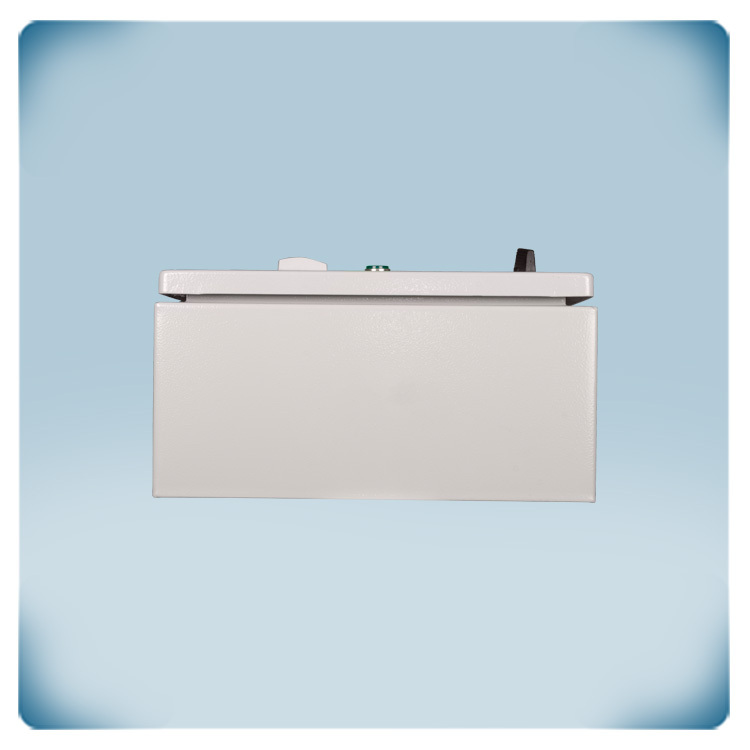

Der STRS4-15L40 verfügt über ein Stahlblechgehäuse, das gegen äußere mechanische Einwirkungen resistent ist. Es kann versehentlichen Stößen oder anderen physischen Kräften standhalten, ohne dass seine Struktur oder die darin befindlichen Gegenstände beeinträchtigt werden. Dies ist besonders wichtig in Umgebungen, in denen ein höheres Risiko für solche Stöße besteht, um den Schutz der eingeschlossenen Komponenten zu gewährleisten. Das Gehäuse ist mit einer Lackierung versehen, die als zusätzliche Schutzschicht gegen Korrosion und andere Umwelteinflüsse dient. Die Schutzart IP54 garantiert, dass die Gehäuse ein hohes Maß an Schutz gegen das Eindringen von Staub und Wasser bieten. Sie sind wirksam gegen Staubpartikel abgedichtet und halten Spritzwasser aus allen Richtungen stand, so dass sie für mäßig anspruchsvolle Umgebungen geeignet sind.
