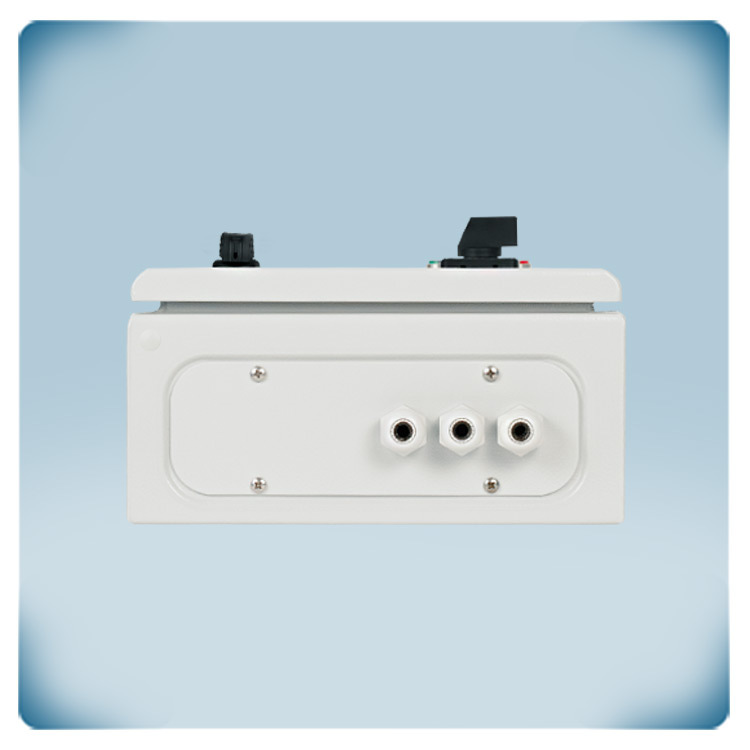

.webp "Trafo-Drehzahlregler dreiphasiger 14 A Motorschutzschalter")

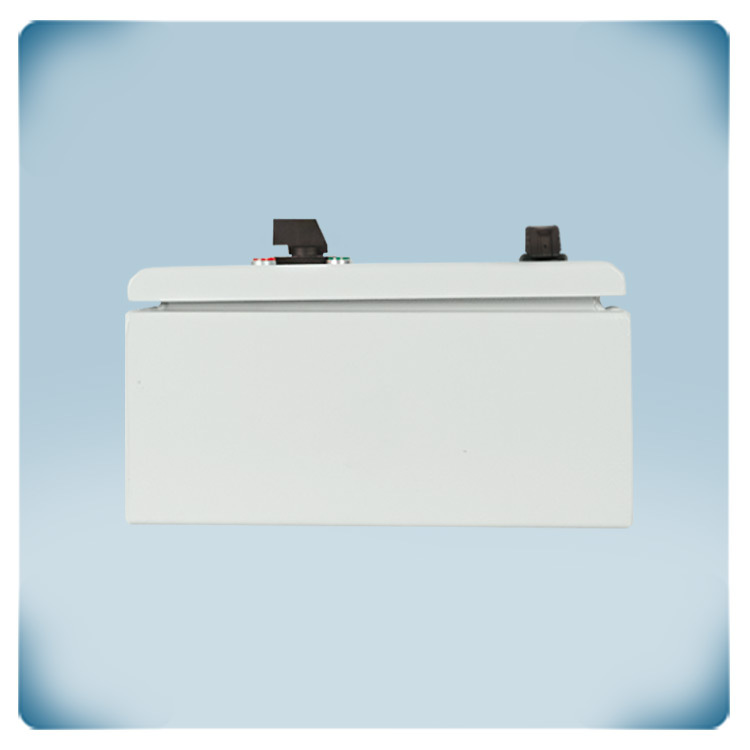

.webp "Trafo-Drehzahlsteller 3~ Ventilatoren 14 A Motorvollschutzeinrichtung")
CE Komformität Erklärung
Trafo-Drehzahlregler 400 V | Motorschutzfunktion | 14 A
Produktbeschreibung
Dieser 5-Stufen Trafo steuert dreiphasige 400V Motoren, die mit Thermokontakten oder Thermoschutz ausgestattet sind. Es können Ventilatoren mit einem kombinierten maximalen Motorstrom von 14 A angeschlossen werden. Die TK-Überwachungsfunktion schaltet den Motor im Falle einer Überhitzung ab. Über den Drehschalter auf der Vorderseite kann die Drehzahl in 5 Stufen eingestellt werden. Ausserdem verfügt dieser 5-stufige Drehschalter auch über eine AUS Stellung. Die Motordrehzahl wird in 5 Stufen durch Änderung der Motorspannung geregelt. Die Ausgangsspannung hat einen perfekten Sinusform und garantiert einen ruhigen Motorbetrieb. Das Gehäuse hat einen IP54 Schutz und kann in Innenräumen an der Wand montiert werden. Die Versorgungsspannung beträgt 3x400 VAC.
Zusätzliche Spezifikationen und Beschreibung
Was ist ein Traforegler
Der STRS4140L50 ist speziell für die Steuerung von Drehstromlüftern mit 400 V ausgelegt und arbeitet mit Spartransformatortechnologie. Der Spartransformator verfügt über mehrere Anzapfungen entlang seiner Primärwicklung, die eine Spannungsanpassung und verschiedene Lüftergeschwindigkeitseinstellungen ermöglichen. Die verfügbaren Ausgangsspannungen für den Regler sind 170, 220, 260, 300 und 400 VAC. Dieses Produkt verfügt jedoch über einen zusätzlichen 130-V Ausgang, der durch Abklemmen eines der anderen fünf werkseitig angeschlossenen Ausgänge angeschlossen werden kann.
Dieser Regler verfügt über einen eingebauten Schalter, der die Auswahl von fünf verschiedenen Drehzahlen ermöglicht. Die verwendete Spartransformatortechnologie gewährleistet einen zuverlässigen und dauerhaften Betrieb, indem sie eine perfekt sinusförmige Motorspannung erzeugt, was zu einem leisen Betrieb und einer längeren Lebensdauer des Motors führt. Die Spartransformatoren sind mit einer speziellen Imprägnierung versehen, um das elektrische Rauschen zu minimieren.
Anschlüsse
Bei der Verkabelung eines dreiphasigen Lüftermotors ist es wichtig, bestimmte Regeln für ordnungsgemäße Anschlüsse und sicheren Betrieb zu befolgen. Die Motorlkabel sind in der Regel mit U, V und W für die drei Phasen gekennzeichnet, während R, S und T als Stromversorgungsanschlüsse für die Steuerung dienen. Es ist wichtig, dass die Motorspannung mit der Versorgungsspannung übereinstimmt. Abhängig von der Motorspannung und der verfügbaren Stromversorgung muss der Motor möglicherweise in einer Dreieck- (Δ) oder Stern-Konfiguration (Y) verdrahtet werden. Aus Sicherheitsgründen ist in der Regel eine Erdung des Motors erforderlich.
Thermischer Motorschutz
Wenn Ihr Motor mit einem TK Anschluss für seinen Wärmeschutz ausgestattet ist, können Sie diesen TK an den STRS4 Traforegler anschließen. Sobald der Motor überhitzt, öffnet er seinen TK Kontakt, wodurch der STRS4 die Stromzufuhr zum Motor unterbricht. Danach können Sie nach der Ursache für die Überhitzung suchen. In der Regel liegt dies daran, dass der Motor zu viel Strom zieht, was wiederum z. B. durch eine Blockierung, Reibung, defekte Lager usw. verursacht wird. Es gibt auch eine eiphasige Version des STRS4: den STRS1. Wenn Sie noch mehr zusätzliche Optionen wünschen, wie z. B. die Fernsteuerung von START/STOP, die Umschaltung zwischen niedrigen und hohen Drehzahlen oder die Steuerung über einen Analogeingang oder Modbus, schauen Sie bitte hier für die dreiphasigen Modelle und hier für die einphasigen Modelle.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Einfach anzuschliessen
Bei der Installation ist es wichtig, bestimmte Anforderungen einzuhalten, um eine ordnungsgemäße Funktionalität und Sicherheit zu gewährleisten. Montieren Sie den Regler auf einer stabilen und sicheren Oberfläche, vorzugsweise in vertikaler Position, um eine ausreichende Luftzirkulation und Kühlung der internen Komponenten zu gewährleisten. Um eine Überhitzung zu vermeiden, ist eine ausreichende Belüftung rund um den Regler erforderlich. Installieren Sie den Regler in einer Umgebung mit angemessener Umgebungstemperatur, fern von Wärmequellen und direkter Sonneneinstrahlung. Befestigen Sie die Kabel sicher und schirmen Sie sie ab. Berücksichtigen Sie Umweltfaktoren wie Feuchtigkeit, Staub oder korrosive Materialien und verwenden Sie geeignete Gehäuse oder Abdeckungen für zusätzlichen Schutz.
Das Metallgehäuse des STRS4140L50 ist mit Farbe beschichtet, um äußeren mechanischen Einwirkungen standzuhalten. Mit der Schutzart IP54 bietet es ein hohes Maß an Schutz gegen das Eindringen von Staub und Wasser und ist somit für mäßig raue Umgebungen geeignet.
