Trafo-Drehzahlregler 400 V | Motorschutzfunktion | 11 A
Produktbeschreibung

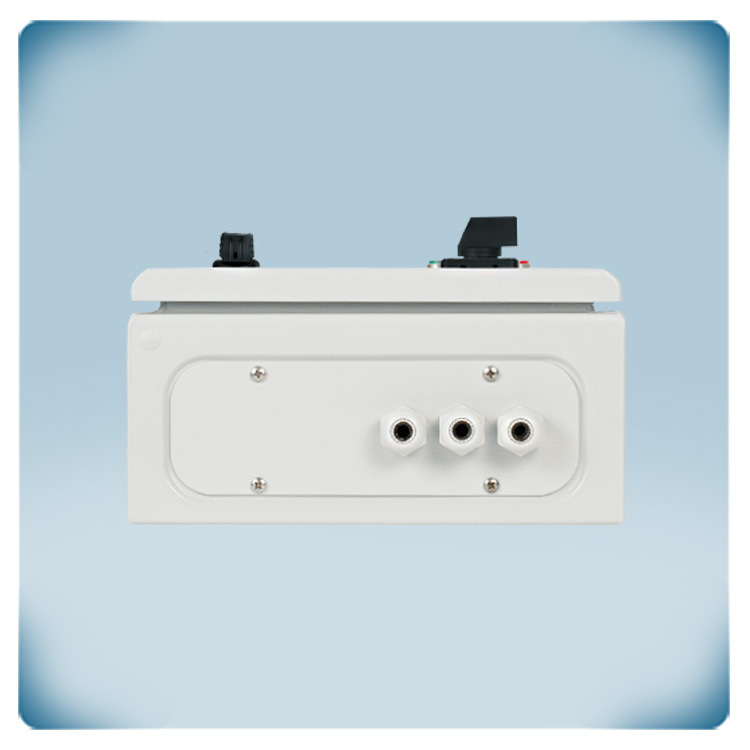

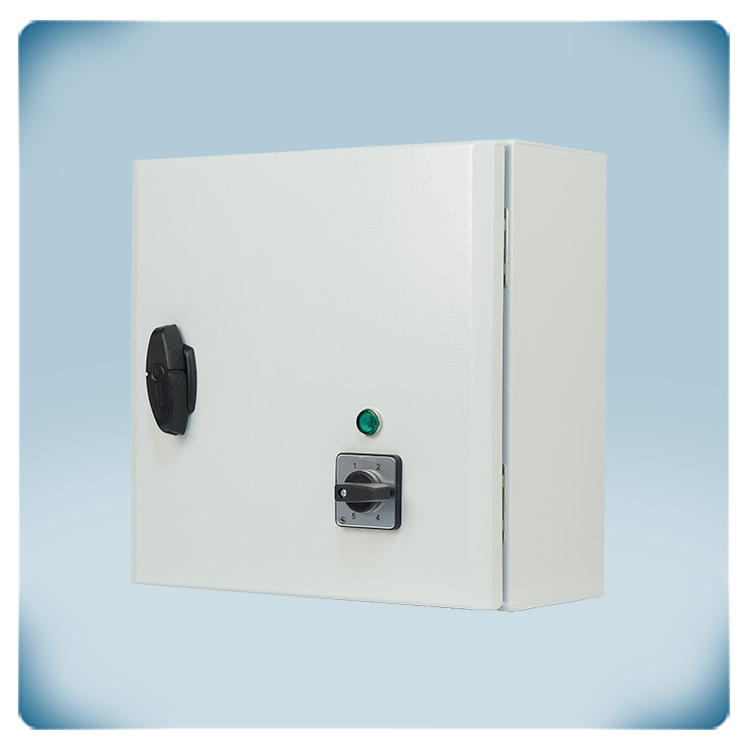

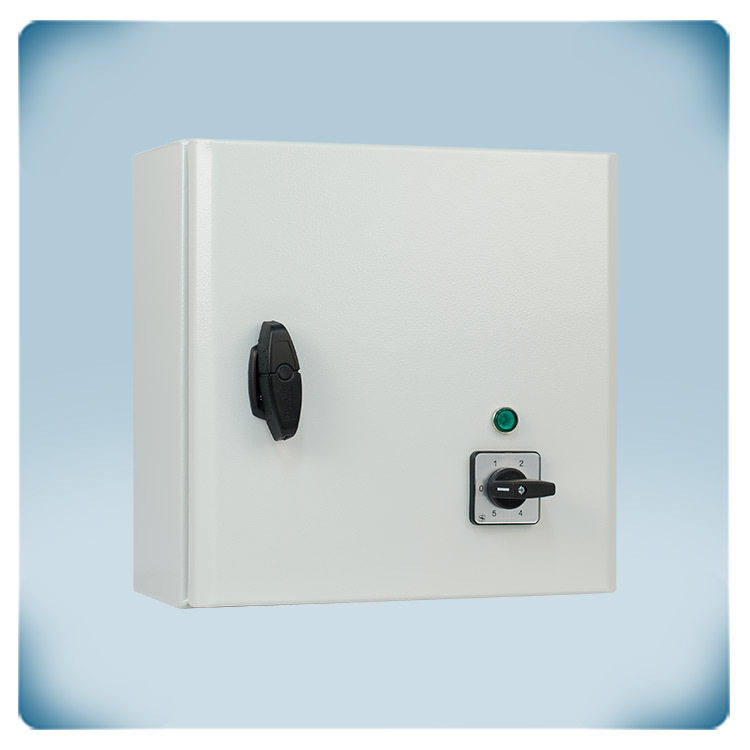

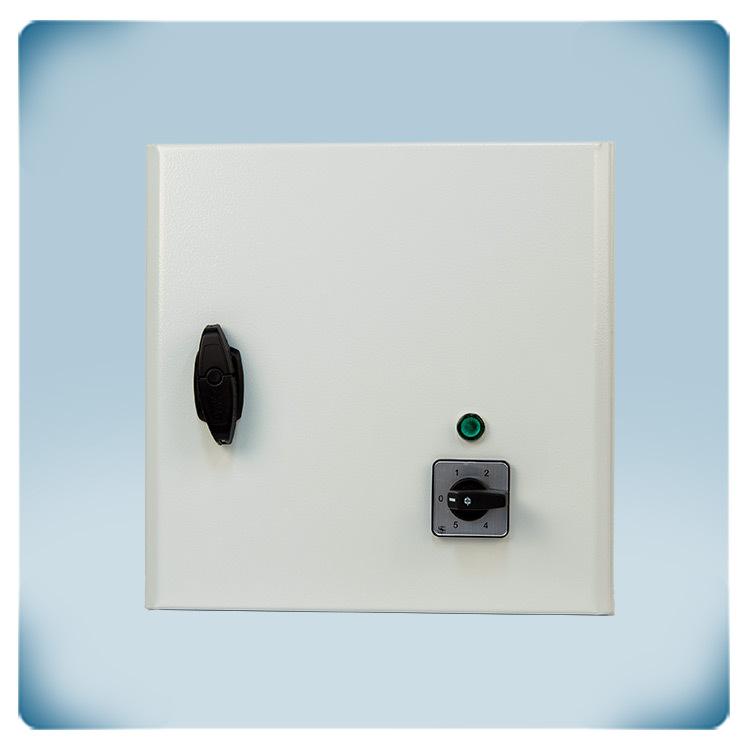

Dieser 5-Stufen Trafo steuert dreiphasige 400V Motoren, die mit Thermokontakten oder Thermoschutz ausgestattet sind. Es können Ventilatoren mit einem kombinierten maximalen Motorstrom von 11 A angeschlossen werden. Die TK-Überwachungsfunktion schaltet den Motor im Falle einer Überhitzung ab. Über den Drehschalter auf der Vorderseite kann die Drehzahl in 5 Stufen eingestellt werden. Ausserdem verfügt dieser 5-stufige Drehschalter auch über eine AUS Stellung. Die Motordrehzahl wird in 5 Stufen durch Änderung der Motorspannung geregelt. Die Ausgangsspannung hat einen perfekten Sinusform und garantiert einen ruhigen Motorbetrieb. Das Gehäuse hat einen IP54 Schutz und kann in Innenräumen an der Wand montiert werden. Die Versorgungsspannung beträgt 3x400 VAC.
Zusätzliche Spezifikationen und Beschreibung
Der STRS4110L40 ist für die Steuerung eines dreiphasigen 400 V Lüfters mit Spartransformatortechnik ausgelegt. Der Spartransformator verfügt über mehrere Anzapfungen oder Klemmen entlang seiner Primärwicklung, die eine Spannungsanpassung und unterschiedliche Drehzahleinstellungen ermöglichen. Die verfügbaren Ausgangsspannungen sind 130, 180, 230, 300 und 400 V.
Der Regler verfügt über einen eingebauten Schalter, der die manuelle Auswahl von fünf verschiedenen Drehzahlen ermöglicht. Die im Regler eingesetzte Spartransformatortechnologie gewährleistet einen zuverlässigen und dauerhaften Betrieb. Sie erzeugt eine perfekt sinusförmige Motorspannung, was zu einem leisen Motorbetrieb und einer längeren Lebensdauer des Motors führt. Die Spartransformatoren sind mit einer speziellen Imprägnierung versehen, um elektrische Geräusche zu reduzieren.
Bei der Verdrahtung eines Drehstrom-Ventilatormotors müssen bestimmte Regeln für den ordnungsgemäßen Anschluss und sicheren Betrieb beachtet werden. Die Motorleitungen sind in der Regel mit U, V und W für die drei Phasen gekennzeichnet, wobei R, S und T als Stromversorgungsklemmen für die Steuerung dienen. Die Motorspannung sollte mit der Versorgungsspannung übereinstimmen, und der Motor muss je nach Motorspannung und verfügbarer Stromversorgung in Dreieck (Δ) oder Stern (Y) verdrahtet werden. Die Erdung des Motors ist in der Regel aus Sicherheitsgründen erforderlich.
Thermischer Motorschutz
Die STRS4-Serie umfasst eine TK-Überwachung, die die Überwachung von Thermoelementen (TK) oder thermischen Motorkontakten ermöglicht. Ein Thermoelement ist ein Gerät, das aus zwei unterschiedlichen Metalldrähten besteht, die an einem Ende miteinander verbunden sind, um eine Verbindungsstelle zu bilden. Diese Verbindungsstelle ist mit den Motorwicklungen oder den thermischen Motorkontakten verbunden. Wenn der Motor in Betrieb ist, erzeugt er Wärme, und die Temperatur der Wicklungen oder Kontakte steigt an. Die TK-Überwachungsfunktion misst die Temperatur an den Motorwicklungen oder den thermischen Motorkontakten. Das geschieht in der Regel durch die Überwachung der vom Thermoelement oder den thermischen Motorkontakten erzeugten Spannung, da die Spannung proportional zur Temperatur ist.
Die TK-Kontakte der STRS4-Serie messen die Temperatur in den Motorwicklungen, und die TK-Überwachungsfunktion kann den Motor im Falle einer Überhitzung abschalten, um Motorschäden zu vermeiden. Verfügt der Motor nicht über TK-Kontakte, müssen die beiden TK-Klemmen des Reglers gebrückt werden, um eine normale Motortemperatur zu simulieren.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Einfach anzuschliessen
Bei der Installation sind für die ordnungsgemäße Funktion und Sicherheit bestimmte Anforderungen zu beachten. Das Steuergerät sollte auf einer stabilen und sicheren Oberfläche, vorzugsweise senkrecht, montiert werden, um eine angemessene Luftzirkulation und Kühlung der internen Komponenten zu gewährleisten. Eine ausreichende Belüftung um das Steuergerät herum ist notwendig, um eine Überhitzung zu vermeiden.Das Steuergerät sollte in einer Umgebung mit einer angemessenen Umgebungstemperatur und fern von Wärmequellen oder direkter Sonneneinstrahlung installiert werden.Die Verkabelung sollte sicher befestigt und abgeschirmt sein. Berücksichtigen Sie Umgebungsfaktoren wie Feuchtigkeit, Staub oder korrosive Materialien, und verwenden Sie geeignete Gehäuse oder Abdeckungen für zusätzlichen Schutz.
Das Metallgehäuse des STRS4 ist mit einer Farbbeschichtung versehen, um äußeren mechanischen Einflüssen zu widerstehen. Die Schutzart IP54 gewährleistet ein hohes Maß an Schutz gegen das Eindringen von Staub und Wasser und eignet sich somit für mäßig anspruchsvolle Umgebungen.
