Trafo-Drehzahlregler 400 V | 0-10 V Analogeingang | 2,5 A
Produktbeschreibung
Der einzige dreiphasige Transformatorregler mit einem 0-10 V Analogeingang. Schliessen Sie einen Sensortransmitter oder Potentiometer mit 0-10 VDC Ausgangssignal an. Auf diese Weise können Sie die Stufen der Traforegler wählen. Der (kombinierte) maximale Motorstrom beträgt 2,5 A. Die Ausgangsspannung mit perfekter Sinusform garantiert einen ruhigen Motorbetrieb. Das Gerät kann auf Drehstromventilatoren die mit Thermokontakten oder Thermoschutz ausgestattet sind angeschlossen werden. Das Gehäuse hat IP54 Schutz und ist für Aufputzmontage geeignet.
Zusätzliche Spezifikationen und Beschreibung
Was ist ein dreiphasiger Traforegler?
Ein Traforegler regelt die Drehzahl von dreiphasigen Wechselstrommotoren durch Änderung der Ausgangsspannung. Sie sind mit einem Autotransformator ausgestattet und regeln die Drehzahl in 5 Stufen. Diese Technologie ist sehr zuverlässig und robust. Sie erzeugt eine geregelte Ausgangsspannung mit perfekter Sinusform.
Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer verlängerten Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Das Gerät hat Schutzgrad IP54 und ist nur für Aufputzmontage geeignet.
Ein Traforegler regelt die Drehzahl von dreiphasigen Wechselstrommotoren durch Änderung der Ausgangsspannung. Sie sind mit einem Autotransformator ausgestattet und regeln die Drehzahl in 5 Stufen. Diese Technologie ist sehr zuverlässig und robust. Sie erzeugt eine geregelte Ausgangsspannung mit perfekter Sinusform.
Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer verlängerten Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Das Gerät hat Schutzgrad IP54 und ist nur für Aufputzmontage geeignet.
Thermischer Motorschutz
Dieser 5-Stufen Trafo kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen). Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden. Wenn der Motor nicht mit TK-Kontakten ausgestattet ist, überbrücken Sie beide TK-Klemmen des STVS4 Traforeglers, um eine normale Motortemperatur zu simulieren
Dieser 5-Stufen Trafo kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen). Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden. Wenn der Motor nicht mit TK-Kontakten ausgestattet ist, überbrücken Sie beide TK-Klemmen des STVS4 Traforeglers, um eine normale Motortemperatur zu simulieren
Was passiert bei einem Stromausfall?
Wenn die Stromzufuhr wieder vorhanden ist, wird der Motor automatisch neu gestartet.
Wenn die Stromzufuhr wieder vorhanden ist, wird der Motor automatisch neu gestartet.
0-10 V Steuersignal

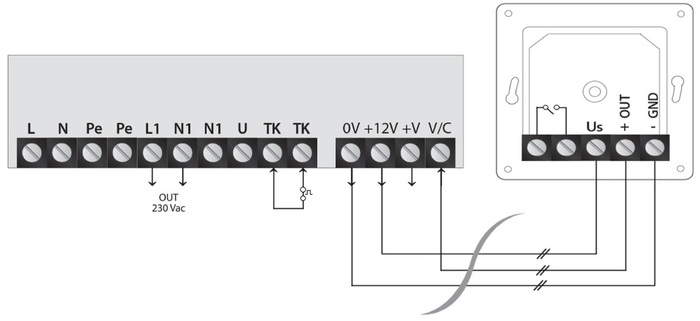

Über das 0-10 V-Eingangssignal kann eine der verfügbaren Lüfterstufen gewählt werden. Steht kein 0-10 V-Signal zur Verfügung, kann ein externes Potentiometer an den STVS4-Regler angeschlossen werden. Das MTP-X10K-NA-Potentiometer kann an die 12 VDC-Versorgung des STVS4-Reglers angeschlossen werden. Ein Eingangssignal von 2 V aktiviert beispielsweise die Geschwindigkeitsstufe 1 (130 VAC zum Motor), ein Eingangssignal von 4 V aktiviert die Geschwindigkeitsstufe 2 (180 VAC zum Motor), usw. In diesem Fall wird der Regler manuell gesteuert.
Über das 0-10 V-Eingangssignal kann eine der verfügbaren Lüfterstufen gewählt werden. Steht kein 0-10 V-Signal zur Verfügung, kann ein externes Potentiometer an den STVS4-Regler angeschlossen werden. Das MTP-X10K-NA-Potentiometer kann an die 12 VDC-Versorgung des STVS4-Reglers angeschlossen werden. Ein Eingangssignal von 2 V aktiviert beispielsweise die Geschwindigkeitsstufe 1 (130 VAC zum Motor), ein Eingangssignal von 4 V aktiviert die Geschwindigkeitsstufe 2 (180 VAC zum Motor), usw. In diesem Fall wird der Regler manuell gesteuert.

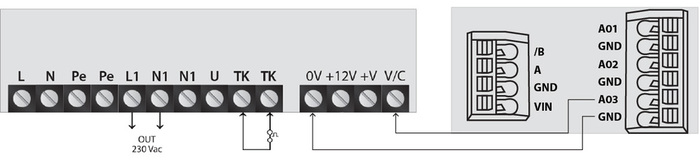

Anschluss an einen Sentera-Sensor zur automatischen Steuerung
Der STVS4 kann an einen Sentera-Sensor angeschlossen werden, und dann kann die Drehzahl des angeschlossenen Ventilators bei Bedarf über das Signal des Sensorausgangs geregelt werden. Je nach Sensortyp kann die Steuerung basierend auf Temperatur, relativer Luftfeuchtigkeit, CO2, TVOC usw. erfolgen.
Der STVS4 kann an einen Sentera-Sensor angeschlossen werden, und dann kann die Drehzahl des angeschlossenen Ventilators bei Bedarf über das Signal des Sensorausgangs geregelt werden. Je nach Sensortyp kann die Steuerung basierend auf Temperatur, relativer Luftfeuchtigkeit, CO2, TVOC usw. erfolgen.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen
Gehäuse für Wandmontage im Innenbereich
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem Stahl gefertigt. Dieses Material ist sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen
Gehäuse für Wandmontage im Innenbereich
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem Stahl gefertigt. Dieses Material ist sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
