CE Komformität Erklärung
Trafo-Drehzahlregler 400 V | TK Schutz | Fernsteuerung EIN AUS | 8 A
Produktbeschreibung

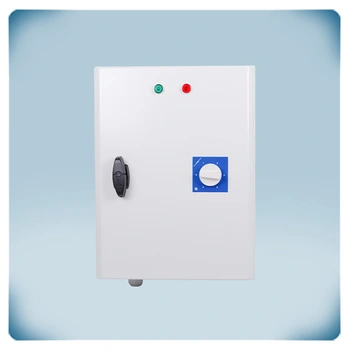

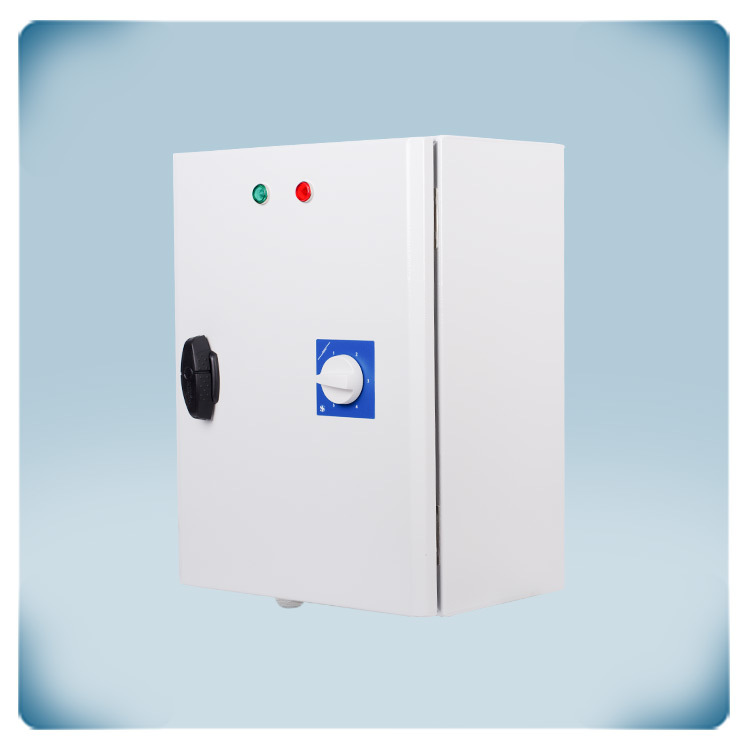

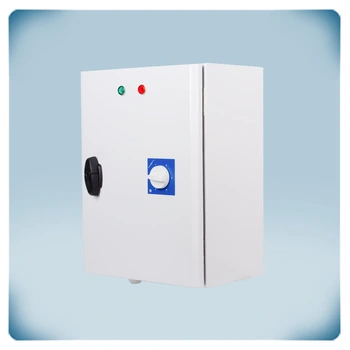

Dieser Traforegler steuert dreiphasige 400V Drehstrommotoren, die mit Thermokontakten oder Thermoschutz ausgestattet sind. Es können Ventilatoren mit einem kombinierten maximalen Motorstrom von 8 A angeschlossen werden. Die TK-Überwachungsfunktion schaltet den Motor im Falle einer Überhitzung ab. Über den Drehschalter auf der Vorderseite kann die Drehzahl in 5 Stufen eingestellt werden. Ausserdem verfügt dieser 5-stufige Drehschalter auch über eine AUS Stellung. Nach einem Stromausfall läuft der Motor automatisch wieder an. Die Motordrehzahl wird in 5 Stufen durch Änderung der Motorspannung geregelt. Der Alarmausgang und der ungeregelte Ausgang können externe Geräte ansteuern, um Warnungen zu erzeugen oder den Normalbetrieb zu bestätigen. Über die Schliesser- und Öffnerkontakte kann der Motor ferngesteuert freigegeben oder gesperrt werden. Die Ausgangsspannung hat einen perfekten Sinusform und garantiert einen ruhigen Motorbetrieb. Das Gehäuse hat einen IP54 Schutz und kann in Innenräumen an der Wand montiert werden. Die Versorgungsspannung beträgt 3x400 VAC.
Zusätzliche Spezifikationen und Beschreibung
Die Technologie
Die Spartransformatortechnologie, die im Drehzahlregler verwendet wird, ist eine Methode zur Steuerung der Drehzahl von Wechselstrommotoren durch Anpassung der dem Motor zugeführten Spannung. Dabei wird eine einzelne Wicklung mit mehreren Anzapfungen entlang der Wicklung verwendet, was eine variable Spannungsausgabe ermöglicht.
Die Vorteile des Einsatzes der Spartransformatortechnologie bei der Drehzahlregelung von Ventilatoren sind unter anderem:
Energieeffizienz: Durch die Verringerung der Motorspannung reduziert der Drehzahlregler den Stromverbrauch, was zu Energieeinsparungen führt.
Reibungsloser Betrieb: Der sinusförmige Spannungsausgang des Spartransformators sorgt für einen ruhigen und vibrationsfreien Motorbetrieb und erhöht den Benutzerkomfort.
Lange Nutzungsdauer: Der Spartransformator erzeugt eine Spannung mit sinusförmiger Wellenform, was zur Langlebigkeit des Motors beiträgt, da die Belastung und der Verschleiß der Motorkomponenten reduziert werden.
Verlässlichkeit: Spartransformatoren sind für ihre Robustheit und Zuverlässigkeit bekannt, was sie für anspruchsvolle Anwendungen geeignet macht.
Besondere EigenschaftenDie STRA4-Serie ähnelt der STR-4-Basisserie von Sentera, verfügt jedoch über einige zusätzliche Funktionen, nämlich
Fernstart-Stopp: Der Regler verfügt über Eingänge zur Fernsteuerung des Motors. Es gibt zwei Eingangsoptionen: einen Schliesser-Eingang (NO) und einen Öffner-Eingang (NC). Durch Anschluss eines Fernschalters an den Schliessereingang kann der Motor aus der Ferne aktiviert oder deaktiviert werden. Zusätzlich kann ein Rauchmelder an den Öffnereingang angeschlossen werden. Wenn ein Rauchalarm ausgelöst wird, wird der Motor unabhängig vom Zustand des anderen Eingangs deaktiviert.
Thermischer Motorschutz: Der Drehzahlregler ist in der Lage, thermische Motorkontakte, auch TK-Kontakte genannt, zu überwachen. Diese Kontakte messen die Temperatur in den Motorwicklungen. Wenn der Motor überhitzt, schaltet die TK-Überwachungsfunktion den Motor ab, um Schäden zu vermeiden. Wenn der Motor nicht mit TK-Kontakten ausgestattet ist, müssen die TK-Klemmen des Reglers gebrückt werden, um eine normale Motortemperatur zu simulieren.
Alarmausgang: Der Regler verfügt über einen Alarmausgang (230 VAC), der aktiviert wird, wenn Motorprobleme auftreten. Dieser Ausgang kann verwendet werden, um Warnungen zu erzeugen oder Warnleuchten zu aktivieren. Beispielsweise wird bei einer Motorüberhitzung der Alarmausgang aktiviert und der Motor durch die TK-Überwachungsfunktion deaktiviert, um weitere Schäden zu verhindern.
Automatische Rückstellung: Im Falle eines Stromausfalls setzt sich der Regler automatisch zurück. Wenn die Stromversorgung wiederhergestellt ist, läuft der Motor automatisch wieder an, ohne dass ein manuelles Eingreifen erforderlich ist.
Standard-Merkmale
Ungeregelter Ausgang: Standardmäßig verfügt der Regler über einen zusätzlichen ungeregelten Ausgang (230 VAC, 2 A). Dieser Ausgang wird aktiv, wenn der Motor freigegeben wird. Er kann zur Steuerung externer Geräte wie Betriebsanzeigen, Klappen oder anderer Geräte verwendet werden. So kann beispielsweise bei deaktiviertem Ventilator die Klappe geschlossen und bei aktivem Ventilator die Klappe über diesen Ausgang geöffnet werden.
Solides Gehäuse aus Stahlblech: Die 400-VAC Regler von Sentera sind in einem hochwertigen Stahlblechgehäuse eingebaut. Sie sind für die Aufputzmontage konzipiert und bieten die Schutzart IP54. Diese Schutzart gewährleistet den Schutz gegen das Eindringen von Schmutz, Staub und Feuchtigkeit und ist somit für die Installation in Innenräumen geeignet.
Kann die Drehzahl des Ventilators manuell oder nur über die Fernbedienung eingestellt werden?
Die Drehzahlregelung ermöglicht die manuelle Einstellung der Ventilatorgeschwindigkeit über den Drehschalter am Gehäuse. Der Drehschalter befindet sich am Regler selbst und bietet fünf verschiedene Geschwindigkeitsstufen, die von niedriger Geschwindigkeit (Position 1) bis zu hoher Geschwindigkeit (Position 5) reichen. Der Benutzer kann die gewünschte Drehzahl manuell einstellen, indem er den Schalter auf die entsprechende Position dreht.
Neben der manuellen Einstellung bietet der Drehzahlregler auch die Möglichkeit der Fernsteuerung. Er verfügt über Eingänge für die Fernstart-Stopp-Funktion, an die ein Fernschalter angeschlossen werden kann, um den Motor aus der Ferne ein- oder auszuschalten. Die Fernsteuerungsfunktion ist jedoch eine zusätzliche Option und ersetzt nicht die Einstellung der Drehzahl über den Drehschalter am Regler selbst.
