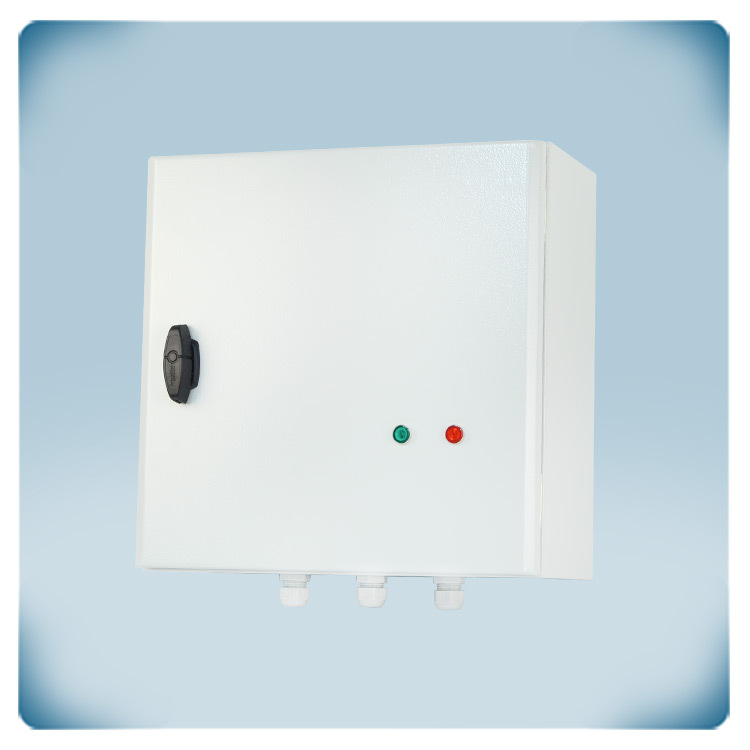

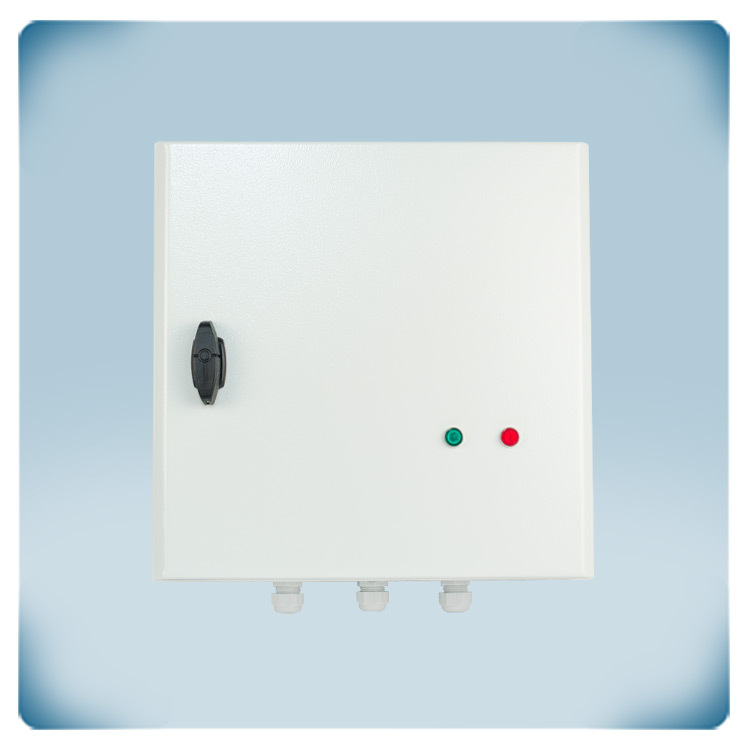

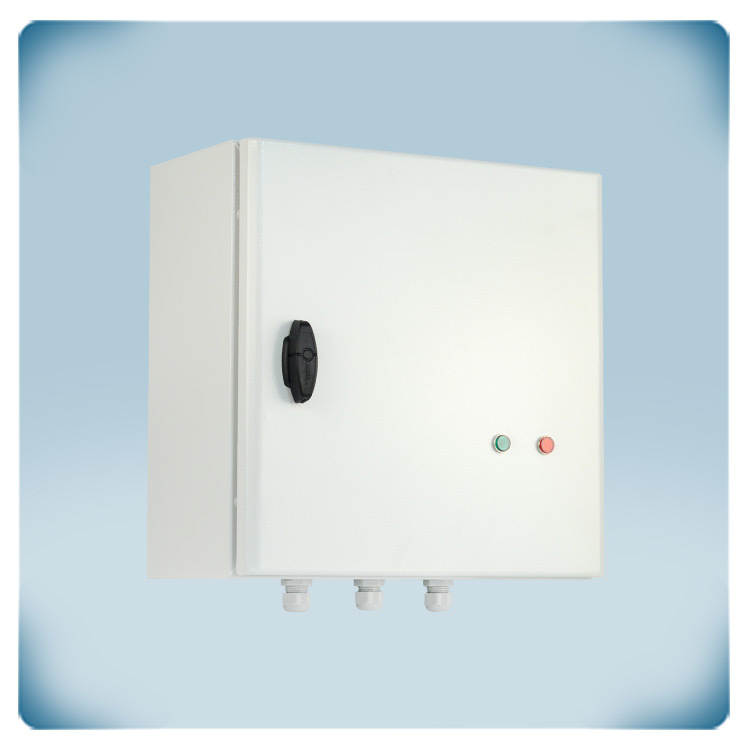

Trafo-Drehzahlregler | 0-10 V Analogeingang | 10 A
Produktbeschreibung
Sie wollen Ihren AC Lüfter bedarfsgerecht steuern, aber trotzdem die Trafo-Technik nutzen? Das ist möglich! Dieser 5-Stufen-Trafo hat einen 0-10 V Analogeingang, an den Sie einen Sensor oder ein Potentiometer anschließen können. Er steuert einphasige spannungssteuerbare Motoren mit einem maximalen Strom von 10 A. Die Drehzahl wird durch Änderung der Motorspannung in Stufen geregelt. Diese 5 Stufen werden über das analoge Steuersignal (0-10 VDC) ausgewählt. Die Ausgangsspannung mit perfekter Sinusform, garantiert einen leisen Motorbetrieb. Die TK-Überwachungsfunktion schaltet den Motor bei Überhitzung ab. Das Gehäuse ist geeignet für Aufputzmontage im Innenbereich (IP54).
Zusätzliche Spezifikationen und Beschreibung
Was ist ein Traforegler?
Ein Traforegler regelt die Drehzahl von einphasigen Wechselstrommotoren durch Änderung der Ausgangsspannung. Sie sind mit einem Autotransformator ausgestattet und regeln die Drehzahl in 5 Stufen. Diese Technologie ist sehr zuverlässig und robust. Sie erzeugt eine geregelte Ausgangsspannung mit perfekter Sinusform.
Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer verlängerten Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Das Gerät hat Schutzgrad IP54 und ist nur für Aufputzmontage geeignet.
Ein Traforegler regelt die Drehzahl von einphasigen Wechselstrommotoren durch Änderung der Ausgangsspannung. Sie sind mit einem Autotransformator ausgestattet und regeln die Drehzahl in 5 Stufen. Diese Technologie ist sehr zuverlässig und robust. Sie erzeugt eine geregelte Ausgangsspannung mit perfekter Sinusform.
Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer verlängerten Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Das Gerät hat Schutzgrad IP54 und ist nur für Aufputzmontage geeignet.
Thermischer Motorschutz
Dieser 5-Stufen Trafo kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen). Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden. Wenn der Motor nicht mit TK-Kontakten ausgestattet ist, überbrücken Sie beide TK-Klemmen des STVS1 Traforeglers, um eine normale Motortemperatur zu simulieren
Dieser 5-Stufen Trafo kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen). Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden. Wenn der Motor nicht mit TK-Kontakten ausgestattet ist, überbrücken Sie beide TK-Klemmen des STVS1 Traforeglers, um eine normale Motortemperatur zu simulieren
Was passiert bei einem Stromausfall?
Wenn die Stromzufuhr wieder vorhanden ist, wird der Motor automatisch neu gestartet.
Wenn die Stromzufuhr wieder vorhanden ist, wird der Motor automatisch neu gestartet.
Was ist die Funktion des Analogeingangs?

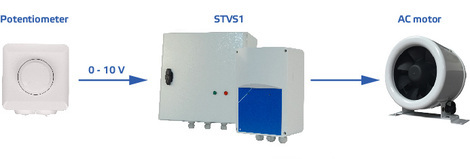

Eine der Drehzahlen kann über das 0-10 V Eingangssignal ausgewählt werden. Ein 0-10 V Signal kann von einem Sensor oder einem Gebäudemanagementsystem geliefert werden. Der STVS-Regler verfügt aber auch über einen 12 V Ausgang. Durch Anschluss des MTP-X10K-NA oder SDP-10K-NA an diesen kann das STVS ferngesteuert werden. Ein Eingangssignal von 2 V aktiviert die Drehzahlstufe 1 (110 VAC zum Motor), ein Eingangssignal von 4 V aktiviert die Drehzahlstufe 2 (140 VAC zum Motor), usw.
Eine der Drehzahlen kann über das 0-10 V Eingangssignal ausgewählt werden. Ein 0-10 V Signal kann von einem Sensor oder einem Gebäudemanagementsystem geliefert werden. Der STVS-Regler verfügt aber auch über einen 12 V Ausgang. Durch Anschluss des MTP-X10K-NA oder SDP-10K-NA an diesen kann das STVS ferngesteuert werden. Ein Eingangssignal von 2 V aktiviert die Drehzahlstufe 1 (110 VAC zum Motor), ein Eingangssignal von 4 V aktiviert die Drehzahlstufe 2 (140 VAC zum Motor), usw.
Welche zusätzliche Optionen hat dieser 5-Stufen-Trafo?
Der Traforegler STVS1 verfügt über einen Ausgang 12 VDC /Imax 50mA. Dieser kann z.B als Spannungsversorgung für unseren MTP-X10K-NA Potentiometer benutzt werden.
Der Traforegler STVS1 verfügt über einen Ausgang 12 VDC /Imax 50mA. Dieser kann z.B als Spannungsversorgung für unseren MTP-X10K-NA Potentiometer benutzt werden.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen
Gehäuse für Wandmontage im Innenbereich
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem Stahl gefertigt. Dieses Material ist sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen
Gehäuse für Wandmontage im Innenbereich
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem Stahl gefertigt. Dieses Material ist sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
