Thyristor-Regler | LED Betriebsanzeige | 2,5 A
Produktbeschreibung
Der LTX Drehzahlsteller hat zusätzlich eine Betriebsmeldeleuchte, die anzeigt ob der Motor läuft. Die Drehzahl von spannungssteuerbaren Wechselstromlüftern (230 VAC / 50 Hz) kann manuell von Minimum zu Maximum geregelt werden über den Drehknopf. Dieser Drehknopf hat auch eine OFF(AUS)-Stellung. Der maximale Strom ist 2.5 A. Sie eignen sich sowohl für die Unterputz- als auch für die Aufputzmontage. Die Mindestdrehzahl kann über einen internen Trimmer eingestellt werden. Die Phasenanschnittsteuerung (Triac-Technologie) wird verwendet, um die Motorspannung zu ändern und die Motordrehzahl zu regeln.
Zusätzliche Spezifikationen und Beschreibung
Warum LTY wählen
Wohnumgebungen erfordern in der Regel eine einfache und kostengünstige Steuerungslösung. Außerdem kommt es zu Hause immer auf das Design an! Das Design der Produktreihe LTY ist schlicht und passt zu jedem Einrichtungsstil. Die Steuerung der Drehzahl mit diesem Regler ist so einfach wie das Ein- und Ausschalten des Lichts zu Hause. Über die einzige Taste - einen Drehknopf - wird die Drehzahl durch einfaches Drehen im Uhrzeigersinn von der niedrigsten bis zur höchsten Stufe eingestellt. Das Gerät ist eine solide und zuverlässige Steuerungslösung, die den Geräuschpegel des Ventilators reduziert und die Lebensdauer des angeschlossenen Motors dank der verwendeten TRIAC-Technik erhöht.
Was ist ein TRIAC?
TRIAC - eine Kurzform von Triode für Wechselstrom - ist ein elektronisches Bauteil mit drei Anschlüssen, das bei Auslösung Strom in beide Richtungen leitet. Im Allgemeinen ist der TRIAC ein Halbleiter, der in Wechselstromsystemen als Schalter verwendet werden kann. Die verwendete Technik wird als Phasenanschnittsteuerung bezeichnet und nutzt die Fähigkeit des Leistungshalbleiters, Strom einzuschalten, wenn sein Gate erregt wird, und automatisch wieder auszuschalten, wenn der durch ihn fließende Strom auf Null fällt.
AUS Stellung
Der LTY verfügt über eine AUS Stellung - durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor gestoppt. Bei Bedarf kann die AUS Stellung deaktiviert werden. In diesem Fall kann der Motor weiterlaufen, wenn die Stromversorgung vorhanden ist, d.h. wenn das Gerät an das Stromnetz angeschlossen ist, auch wenn das Gerät nicht manuell durch Drehen des Knopfes aktiviert wurde. Standardmäßig wird die Versorgungsspannung des LTY über die Klemmen ↑ und N angeschlossen. Wenn Sie die AUS Stellung deaktivieren möchten, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen, nämlich ↓ und N, anschließen.
Ungeregelter Ausgang
Der LTY verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor freigegeben ist. Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor in Betrieb ist. Der ungeregelte Ausgang wird zur Steuerung externer Geräte wie Klappen, Relais, Betriebsanzeigen usw. verwendet, die ohne Regelung der Eingangsspannung arbeiten können. Der Regler regelt also den Ventilator über den so genannten "geregelten Ausgang", indem er die Spannung steuert und die Möglichkeit hat, ein weiteres Gerät zu regeln. Diesmal ist die Spannung aber "ungeregelt", d.h. entweder 0 V oder 230 V.
Wenn Sie die Versorgungsspannung standardmäßig und wie in der entsprechenden Dokumentation empfohlen an den LTY anschließen, wird der ungeregelte Ausgang Ihres Reglers aktiv sein, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - die Klappe wird geschlossen oder die Betriebsanzeige schaltet sich aus. Während der Ventilator in Betrieb ist, bleibt die Klappe geöffnet und die Anzeige leuchtet. Der maximale Strom beträgt 2 A.
Trimmer für die Mindestdrehzahl
Der LTY verfügt über einen internen Trimmer zum Einstellen der minimalen Drehzahl. Der Motor kann bei niedrigeren Drehzahlen etwas mehr Lärm erzeugen. Um ein Abwürgen des Motors bei niedrigen Drehzahlen zu vermeiden, kann die minimale Motorspannung über den Trimmer für die Mindestdrehzahl eingestellt werden. Sie kann im Bereich von 20% - 70% der Versorgungsspannung eingestellt werden.
LED Betriebsanzeige
Die orangefarbene LED zeigt den Betriebsstatus an. Bei normalem Motorbetrieb leuchtet die orangefarbene LED dauerhaft.
Anwendung
Die Produktreihe ist für die Steuerung von AC Ventilatoren vorgesehen und wird durch die Reduzierung der Motorspannung realisiert. Wechselstromventilatoren werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Das bedeutet, dass die Produktreihe nur für spannungssteuerbare Motoren geeignet ist. Sie können mehrere Motoren an den Regler anschließen, solange die Stromgrenze nicht überschritten wird. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen ausdrücklich, die zugehörige Dokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.

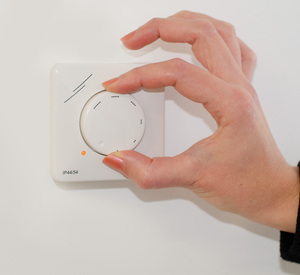

Unterputz- oder Aufputzmontage
Das Gehäuse des LTY ist aus hochwertigem ASA-Kunststoff in Cremefarbe (RAL9010) gefertigt. Das Material ist UV-beständig und schützt die Elektronik vor Staub, Wasser und Stößen. Grundsätzlich können Sie den LTY in jede Art von Wand einbauen - er ist sowohl für die Unterputz- als auch für die Aufputzmontage geeignet. Wenn Sie sich für die Unterputzmontage entscheiden, passt er perfekt in die europäische Standarddose. Die Schutzart ist IP44 für die Unterputz- und IP54 für die Aufputzmontage. Außerdem sieht er sehr schön aus und passt zu jedem Einrichtungsstil. Die Reinigung ist ganz einfach mit einem feuchten Tuch.
Mehr Informationen über Drehzahlregelung
Wohnumgebungen erfordern in der Regel eine einfache und kostengünstige Steuerungslösung. Außerdem kommt es zu Hause immer auf das Design an! Das Design der Produktreihe LTY ist schlicht und passt zu jedem Einrichtungsstil. Die Steuerung der Drehzahl mit diesem Regler ist so einfach wie das Ein- und Ausschalten des Lichts zu Hause. Über die einzige Taste - einen Drehknopf - wird die Drehzahl durch einfaches Drehen im Uhrzeigersinn von der niedrigsten bis zur höchsten Stufe eingestellt. Das Gerät ist eine solide und zuverlässige Steuerungslösung, die den Geräuschpegel des Ventilators reduziert und die Lebensdauer des angeschlossenen Motors dank der verwendeten TRIAC-Technik erhöht.
Was ist ein TRIAC?
TRIAC - eine Kurzform von Triode für Wechselstrom - ist ein elektronisches Bauteil mit drei Anschlüssen, das bei Auslösung Strom in beide Richtungen leitet. Im Allgemeinen ist der TRIAC ein Halbleiter, der in Wechselstromsystemen als Schalter verwendet werden kann. Die verwendete Technik wird als Phasenanschnittsteuerung bezeichnet und nutzt die Fähigkeit des Leistungshalbleiters, Strom einzuschalten, wenn sein Gate erregt wird, und automatisch wieder auszuschalten, wenn der durch ihn fließende Strom auf Null fällt.
AUS Stellung
Der LTY verfügt über eine AUS Stellung - durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor gestoppt. Bei Bedarf kann die AUS Stellung deaktiviert werden. In diesem Fall kann der Motor weiterlaufen, wenn die Stromversorgung vorhanden ist, d.h. wenn das Gerät an das Stromnetz angeschlossen ist, auch wenn das Gerät nicht manuell durch Drehen des Knopfes aktiviert wurde. Standardmäßig wird die Versorgungsspannung des LTY über die Klemmen ↑ und N angeschlossen. Wenn Sie die AUS Stellung deaktivieren möchten, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen, nämlich ↓ und N, anschließen.
Ungeregelter Ausgang
Der LTY verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor freigegeben ist. Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor in Betrieb ist. Der ungeregelte Ausgang wird zur Steuerung externer Geräte wie Klappen, Relais, Betriebsanzeigen usw. verwendet, die ohne Regelung der Eingangsspannung arbeiten können. Der Regler regelt also den Ventilator über den so genannten "geregelten Ausgang", indem er die Spannung steuert und die Möglichkeit hat, ein weiteres Gerät zu regeln. Diesmal ist die Spannung aber "ungeregelt", d.h. entweder 0 V oder 230 V.
Wenn Sie die Versorgungsspannung standardmäßig und wie in der entsprechenden Dokumentation empfohlen an den LTY anschließen, wird der ungeregelte Ausgang Ihres Reglers aktiv sein, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - die Klappe wird geschlossen oder die Betriebsanzeige schaltet sich aus. Während der Ventilator in Betrieb ist, bleibt die Klappe geöffnet und die Anzeige leuchtet. Der maximale Strom beträgt 2 A.
Trimmer für die Mindestdrehzahl
Der LTY verfügt über einen internen Trimmer zum Einstellen der minimalen Drehzahl. Der Motor kann bei niedrigeren Drehzahlen etwas mehr Lärm erzeugen. Um ein Abwürgen des Motors bei niedrigen Drehzahlen zu vermeiden, kann die minimale Motorspannung über den Trimmer für die Mindestdrehzahl eingestellt werden. Sie kann im Bereich von 20% - 70% der Versorgungsspannung eingestellt werden.
LED Betriebsanzeige
Die orangefarbene LED zeigt den Betriebsstatus an. Bei normalem Motorbetrieb leuchtet die orangefarbene LED dauerhaft.
Anwendung
Die Produktreihe ist für die Steuerung von AC Ventilatoren vorgesehen und wird durch die Reduzierung der Motorspannung realisiert. Wechselstromventilatoren werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Das bedeutet, dass die Produktreihe nur für spannungssteuerbare Motoren geeignet ist. Sie können mehrere Motoren an den Regler anschließen, solange die Stromgrenze nicht überschritten wird. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen ausdrücklich, die zugehörige Dokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.
Unterputz- oder Aufputzmontage
Das Gehäuse des LTY ist aus hochwertigem ASA-Kunststoff in Cremefarbe (RAL9010) gefertigt. Das Material ist UV-beständig und schützt die Elektronik vor Staub, Wasser und Stößen. Grundsätzlich können Sie den LTY in jede Art von Wand einbauen - er ist sowohl für die Unterputz- als auch für die Aufputzmontage geeignet. Wenn Sie sich für die Unterputzmontage entscheiden, passt er perfekt in die europäische Standarddose. Die Schutzart ist IP44 für die Unterputz- und IP54 für die Aufputzmontage. Außerdem sieht er sehr schön aus und passt zu jedem Einrichtungsstil. Die Reinigung ist ganz einfach mit einem feuchten Tuch.
