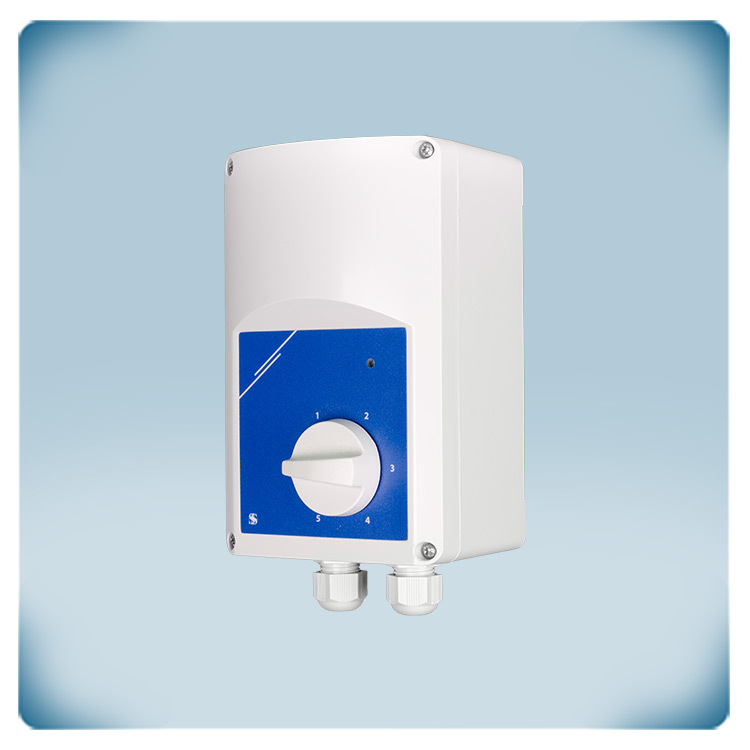

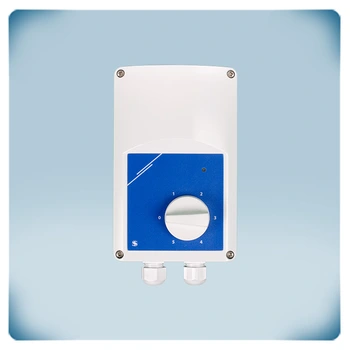

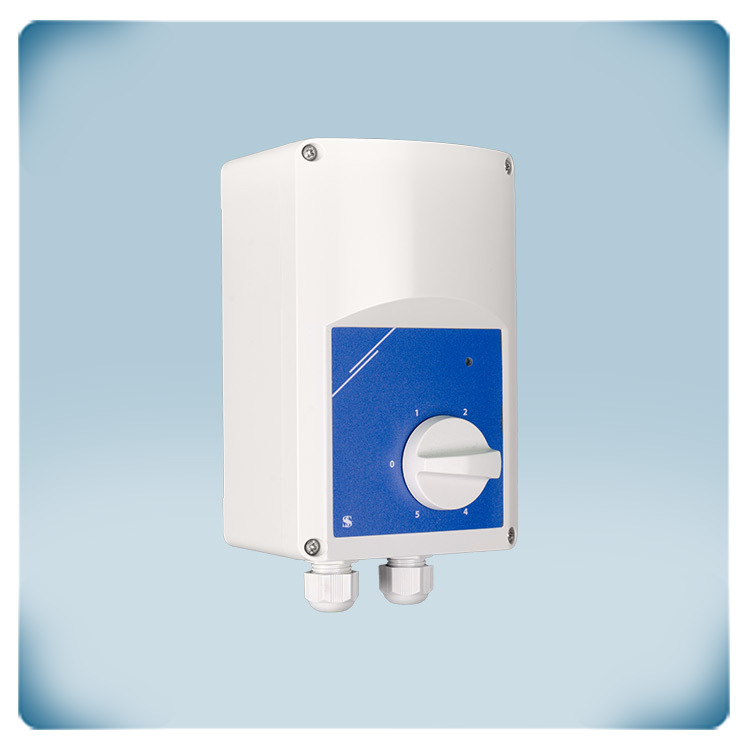

Stufentrafo | einphasig | 2,2 A
Produktbeschreibung
Sie möchten die Drehzahl Ihres einphasigen AC-Lüfters steuern? Dies kann sehr einfach mit dem 5-Stufen-Trafo STR-1 erfolgen. Er hat einen 5-Stufen-Drehschalter, mit dem Sie die Drehzahl einstellen. Sie schließen die Netzspannung und den Motor an und fertig. Der (kombinierte) Maximalstrom beträgt 2,2 A. Die Motordrehzahl wird in 5 Stufen durch Änderung der Motorspannung geregelt. Die Ausgangsspannung mit perfekter Sinusform, garantiert einen leisen Motorbetrieb. Das Gehäuse bietet einen IP54 Schutz. Es kann in Innenräumen an der Wand montiert werden. Dieser 5-stufige Drehzahlregler wird häufig zur Steuerung von Küchenhaubenabluftventilatoren, Deckenventilatoren, Abluftventilatoren usw. eingesetzt.
Zusätzliche Spezifikationen und Beschreibung
Warum einen Trafo-Drehzahlregler wählen?
Die meisten Elektromotoren sind spannungssteuerbar. Transformatorsteuerungen sind eine einfache, bequeme und kostengünstige Lösung für die Drehzahlregelung. Ein weiterer großer Vorteil von Steuergeräten auf Transformatorbasis ist die Drehzahlregelung ohne elektromagnetische Erregung der Motoren. Die Produkte sind daher auch für geräuschempfindliche Bereiche zu empfehlen. Die Vorteile eines Trafo-Drehzahlreglers sind: geräuscharmer Motorbetrieb, einfache Regelung in Stufen und ein Regler mit langer Lebensdauer zu einem günstigen Preis!
Über diese Produktreihe
Die 5-stufige Drehzahlregelung ist speziell für einphasige HLK-Lüfter oder -Pumpen konzipiert. Er verwendet einen einphasigen Transformator zur Steuerung der Lüfter- oder Pumpendrehzahl durch Änderung der Versorgungsspannung in fünf vorgegebenen Schritten. Der Transformatorregler verfügt über einen zusätzlichen ungeregelten Ausgang, der den Betrieb von externen Geräten ermöglicht. An der Vorderseite des Geräts befindet sich eine LED-Anzeige, die eine visuelle Rückmeldung über den aktuellen Status gibt. Es handelt sich um die einfachste aller Trafo-Drehzahlregler der Sentera Produktreihe und ist daher bei unseren Kunden sehr beliebt.
Anwendung Die Serie ist speziell für die Steuerung von AC-Lüftern durch Reduzierung der Motorspannung konzipiert. AC-Lüfter arbeiten mit Wechselstrom und wandeln diesen in mechanische Leistung um. Aus diesem Grund sind die STR-1 nur mit spannungssteuerbaren Motoren kompatibel. Es ist möglich, mehrere Motoren an den Regler anzuschließen, vorausgesetzt, die Stromgrenze wird nicht überschritten. In diesem Fall arbeiten alle angeschlossenen Motoren mit der gleichen Drehzahl. Wenn Sie sich nicht sicher sind, welchen Motortyp Sie haben, empfehlen wir Ihnen, die Begleitdokumentation sorgfältig zu lesen oder sich an den Motorhersteller zu wenden, um weitere Unterstützung zu erhalten.
Mehr als 5 geregelte Ausgangsspannungen verfügbar

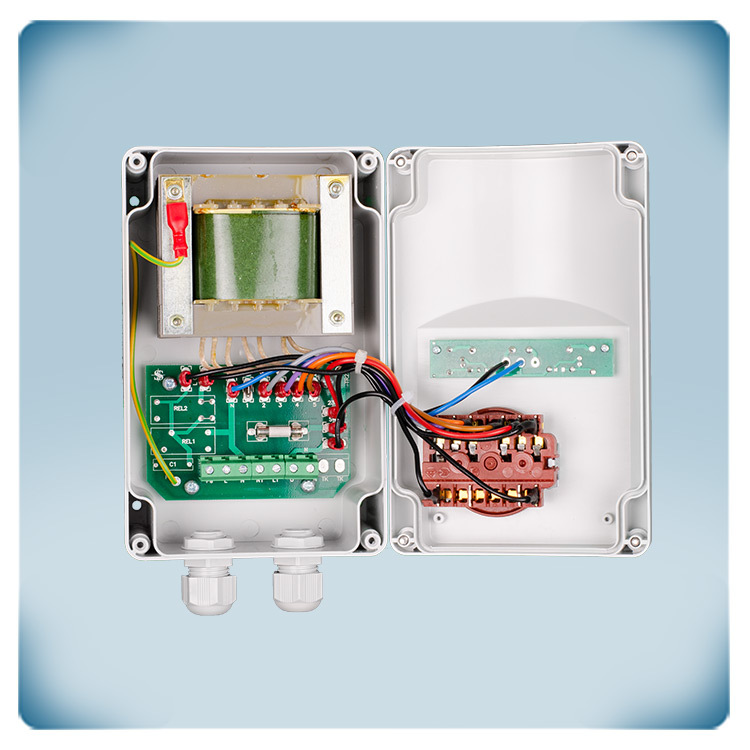

Der Drehknopf am Gehäuse des Reglers verfügt über fünf Einschaltpositionen und eine Ausschaltposition. Jede Stellung von 1 bis 5 entspricht einer bestimmten Stufe, d. h. einer Ausgangsspannung. Die Serie verfügt jedoch über insgesamt 6 Ausgangsspannungen, von denen eine - 80 VAC - nicht angeschlossen ist. Es ist jedoch möglich, die fünf Stufen durch Änderung der internen Verdrahtung anzupassen, was jedoch völlig optional ist.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Drehschalter mit eingebauter mechanischer Zeitverzögerung
Es ist wichtig, den Drehschalter nicht zu schnell zu betätigen. Der Schalter hat eine eingebaute mechanische Zeitverzögerung. Dies ist wichtig, um interne Funkenbildung beim Schalten zu verhindern. Sie wirkt sich positiv auf die Lebensdauer des Geräts aus. Wenn der Drehschalter schneller als die eingebaute mechanische Zeitverzögerung aus der Position gedreht wird, bleibt das Gerät intern in der Position 0 (AUS-Position).
Einfach anzuschliessen
Schliessen Sie den Regler einfach an auf der Netzspannung und Motor und er kann gleich benutzt werden. Keine Konfiguration erforderlich.
Solides Gehäuse
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Stellen Sie ihn vorzugsweise an einem kühlen Ort auf, am besten nicht im direkten Sonnenlicht. Das Gehäuse wird im eigenen Haus entworfen und hergestellt. Wir verwenden hochwertigen r-ABS VO (UL94) Kunststoff. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
Mehr Informationen über Drehzahlregelung
