Stufentrafo | einphasig | 13 A
Produktbeschreibung
Sie möchten die Drehzahl Ihres einphasigen AC-Lüfters steuern? Dies kann sehr einfach mit dem 5-Stufen-Trafo STR-1 erfolgen. Er hat einen 5-Stufen-Drehschalter, mit dem Sie die Drehzahl einstellen. Sie schließen die Netzspannung und den Motor an und fertig. Der (kombinierte) Maximalstrom beträgt 13 A. Die Motordrehzahl wird in 5 Stufen durch Änderung der Motorspannung geregelt. Die Ausgangsspannung mit perfekter Sinusform, garantiert einen leisen Motorbetrieb. Das Gehäuse bietet einen IP54 Schutz. Es kann in Innenräumen an der Wand montiert werden. Dieser 5-stufige Drehzahlregler wird häufig zur Steuerung von Küchenhaubenabluftventilatoren, Deckenventilatoren, Abluftventilatoren usw. eingesetzt.
Zusätzliche Spezifikationen und Beschreibung
Die wichtigsten Vorteile der Drehzahlregelung von Ventilatoren mittels Autotransformator
Trafo-Drehzahlregler eliminieren die elektromagnetische Erregung von Motoren, was zu einem leiseren Betrieb führt. Dadurch eignen sie sich besonders für geräuschempfindliche Umgebungen, in denen eine Minimierung des Geräuschpegels entscheidend ist.
Trafo-Drehzahlregler bieten in der Regel eine vereinfachte Steuerung. Der stufenweise Regelmechanismus mit einem Drehknopf ermöglicht eine einfache Einstellung der Drehzahl des Ventilators. So wird die gewünschte Drehzahl ohne komplizierte Programmierung oder Konfiguration eingestellt.
Sie sind robust und haben eine lange Lebensdauer. Sie sind für hohe Leistungslasten ausgelegt und gewährleisten eine zuverlässige Leistung über einen langen Zeitraum. Diese Langlebigkeit trägt zur Kosteneinsparung bei, da weniger häufige Auswechslungen oder Reparaturen erforderlich sind.
Sie sind nicht nur einfach zu handhaben, sondern auch eine kostengünstige Lösung, insbesondere im Vergleich zu komplexeren Methoden der Drehzahlregelung. Daher sind sie die beste Wahl für Anwendungen, bei denen erweiterte Funktionen nicht erforderlich sind, da sie kostengünstig sind, ohne die Funktionalität zu beeinträchtigen.
Vereinfachte Drehzahlregelung in fünf Stufen
Diese 5-stufigen Drehzahlregler eignen sich für den Einsatz in Großküchen, Lagern und verschiedenen Industrieanlagen. Sie sind besonders geeignet für die Regelung von Dunstabzugshauben oder Abluftventilatoren. Diese Regler bieten eine einfache und benutzerfreundliche Lösung für die Drehzahlregelung.
Ihre einfache Bedienung ermöglicht eine präzise Steuerung und einen effizienten Betrieb der Dunstabzugshauben oder Abluftventilatoren und erfüllt so die unterschiedlichen Lüftungsanforderungen.
Ein bemerkenswerter Vorteil des STR-1 besteht darin, dass er keine komplizierte Konfiguration oder Programmierung erfordert und somit problemlos und bequem zu bedienen ist. Der Benutzer kann den Regler einfach anschließen und die Drehzahl anhand der vorgegebenen Stufen oder Einstellungen anpassen, woraufhin der Ventilator entsprechend reagiert.

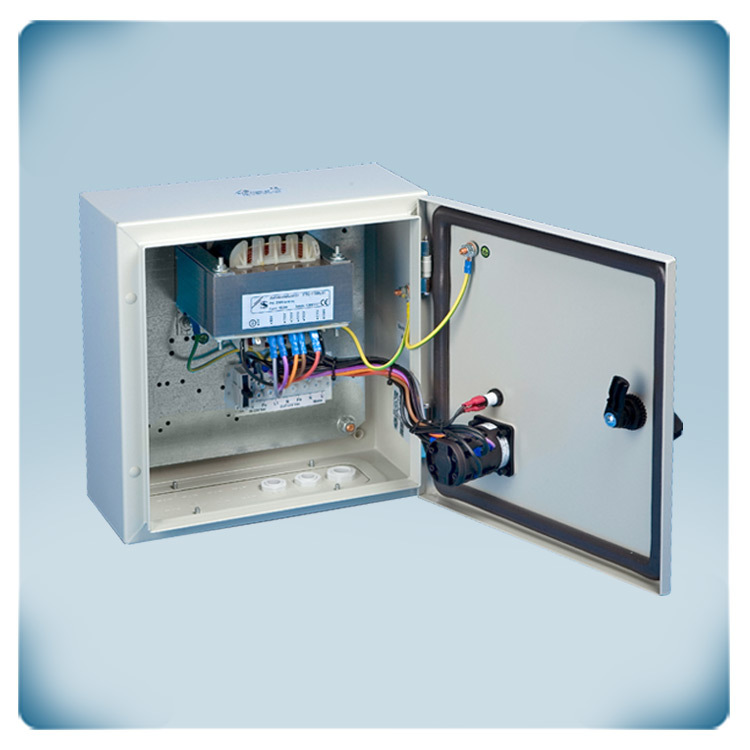

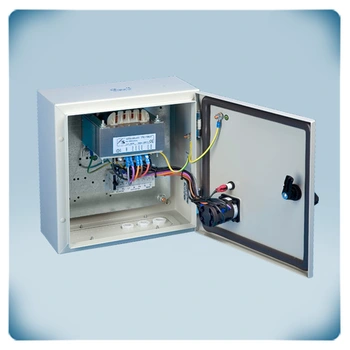

Der Drehknopf am Gehäuse des Reglers bietet fünf Einschaltpositionen und eine Ausschaltposition, die den verschiedenen Ausgangsspannungsstufen entsprechen. Obwohl die Serie über insgesamt sechs Ausgangsspannungsoptionen verfügt, ist eine davon (80 VAC) bei der Werkseinstellung des Reglers nicht angeschlossen oder wird nicht verwendet. Es ist möglich, die fünf Stufen durch Änderung der internen Verdrahtung anzupassen, aber diese Änderung ist optional. Seien Sie immer vorsichtig und befolgen Sie die Anweisungen des Herstellers, wenn Sie Änderungen an der internen Verdrahtung des Reglers vornehmen. Änderungen, die ohne entsprechende Kenntnisse und Erfahrungen vorgenommen werden, können zu Fehlfunktionen oder Schäden an der Anlage führen.
Verwendungszweck
Die Serie ist speziell für die Steuerung von AC-Lüftern durch Reduzierung der Motorspannung konzipiert. AC-Lüfter arbeiten mit Wechselstrom und wandeln diesen in mechanische Leistung um. Aus diesem Grund sind sie nur mit spannungssteuerbaren Motoren kompatibel. Es ist möglich, mehrere Motoren an den Regler anzuschließen, vorausgesetzt, die Stromgrenze wird nicht überschritten. In diesem Fall arbeiten alle angeschlossenen Motoren mit der gleichen Drehzahl. Wenn Sie sich nicht sicher sind, welchen Motortyp Sie haben, empfehlen wir Ihnen, die Begleitdokumentation sorgfältig zu lesen oder sich an den Motorhersteller zu wenden, um weitere Unterstützung zu erhalten.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Drehschalter mit eingebauter mechanischer Zeitverzögerung
Es ist wichtig, den Drehschalter nicht zu schnell zu betätigen. Der Schalter hat eine eingebaute mechanische Zeitverzögerung. Dies ist wichtig, um interne Funkenbildung beim Schalten zu verhindern. Sie wirkt sich positiv auf die Lebensdauer des Geräts aus. Wenn der Drehschalter schneller als die eingebaute mechanische Zeitverzögerung aus der Position gedreht wird, bleibt das Gerät intern in der Position 0 (AUS-Position).

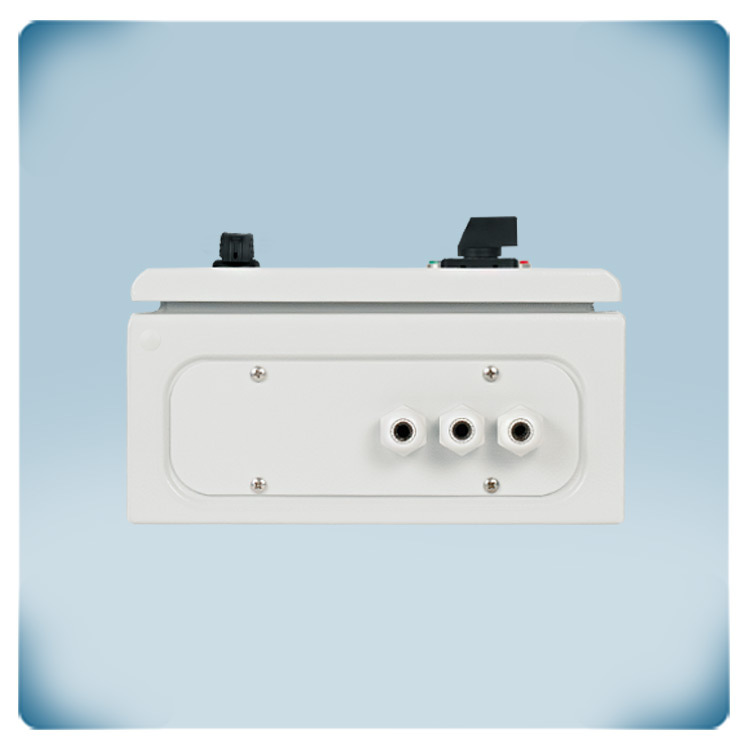

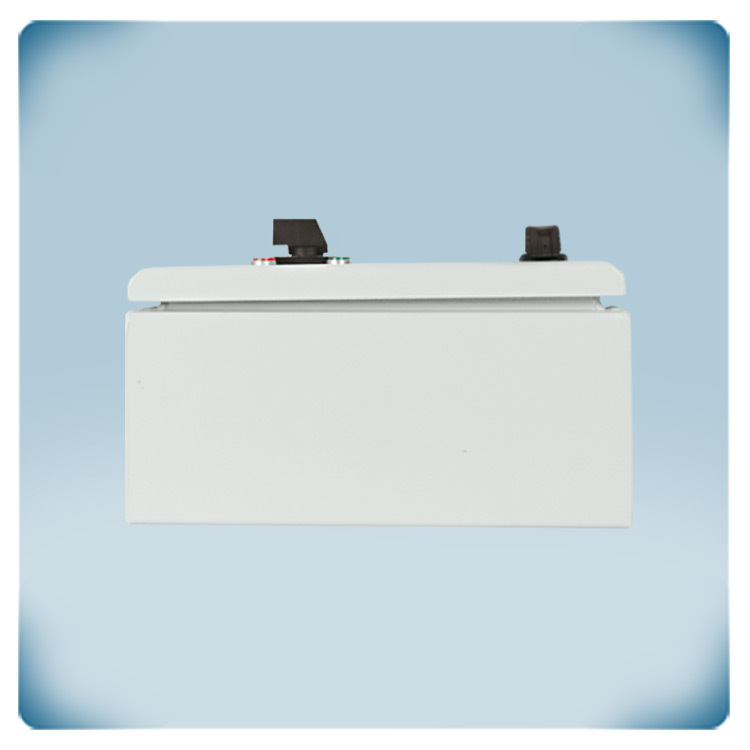

Solides Gehäuse
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Stellen Sie ihn vorzugsweise an einem kühlen Ort auf, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem Stahl gefertigt. Dieses Material ist sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet IP54 Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
