CE Komformität Erklärung

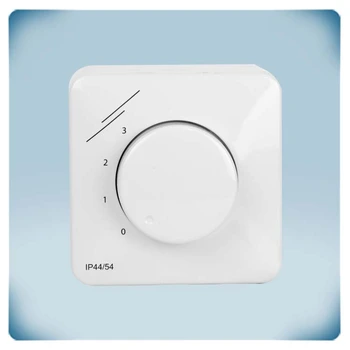

Stufenschalter für EC-Ventilator mit 3 Stufen und Aus-Stellung
Produktbeschreibung
Verbessern Sie Ihre Lüftungssteuerung mit dem SMT-D-4P-EM, einem 3-stufigen Schalter, der zur Optimierung der Steuerung von EC-Ventilatordrehzahlen, Klappenantrieben, Drehzahlreglern für AC Ventilatoren oder Frequenzumrichtern entwickelt wurde. Der SMT-D-4P-EM bietet eine vielseitige Steuerung mit drei festen Positionen, die das Einstellen der Ventilatorgeschwindigkeit vereinfachen. Diese festen Positionen ermöglichen eine mühelose Optimierung, so dass Sie leicht die ideale Drehzahl für Ihre spezifischen Lüftungsanforderungen finden können.
Eines der herausragenden Merkmale dieses Reglers sind seine einstellbaren Ausgangssignale. Das Ausgangssignal an Position 1 kann im Bereich von 3 - 7 VDC, an Position 2 im Bereich von 5 - 9 VDC und an Position 3 durchgängig mit der vollen Eingangsspannung, in der Regel 10 VDC, eingestellt werden.
Der SMT-D-4P-EM verfügt über eine OFF-Position. Damit können Sie Ihr System bei Bedarf bequem abschalten und haben so die vollständige Kontrolle über Ihre Lüftungsumgebung.
Das spritzwassergeschützte Gehäuse des SMT-D-4P-EM wurde im Hinblick auf Langlebigkeit entwickelt und ermöglicht entweder eine Unterputzmontage (IP44) oder eine Aufputzmontage (IP54). Dadurch wird sichergestellt, dass das Gerät unabhängig von der von Ihnen bevorzugten Installationsmethode robust genug ist, um verschiedenen Umweltfaktoren zu widerstehen. Vertrauen Sie auf die Konstruktion des SMT-D-4P-EM, um in jeder Umgebung optimale Leistung zu erzielen.
Zusätzliche Spezifikationen und Beschreibung
Ventilatoren mit EC-Motoren
Ein elektronisch kommutierter Motor (EC-Motor) hat in der Regel einen Rotor, der aus Permanentmagneten besteht und sich im oder um den Stator dreht. Der integrierte Drehzahlregler des Ventilators erzeugt einen elektrischen Strom in den Statorwicklungen, dessen Stärke je nach dem Steuersignal von 0-10 V variiert. Dieser elektrische Strom erzeugt ein rotierendes Magnetfeld, auf das sich die Dauermagnete ausrichten und so den Betrieb des EC-Motors vorantreiben.
Die Hauptvorteile von EC-Motoren gegenüber AC-Motoren sind die höhere Energieeffizienz, die längere Lebensdauer, der niedrigere Geräuschpegel und die geringeren elektromagnetischen Störungen (EMI).
Einen EC-Motor regeln
Für eine optimale Funktionalität ist ein EC-Motor auf ein Führungssignal angewiesen, das die gewünschte Drehzahl vorgibt. Dieses Führungssignal kann digital (mit Modbus-RTU-Kommunikation) oder analog sein und typischerweise zwischen 0 und 10 Volt liegen. Der SMT-D-4P-EM erzeugt ein solches Signal manuell in schrittweisen Stufen.
Ein elektronisch kommutierter Motor (EC-Motor) hat in der Regel einen Rotor, der aus Permanentmagneten besteht und sich im oder um den Stator dreht. Der integrierte Drehzahlregler des Ventilators erzeugt einen elektrischen Strom in den Statorwicklungen, dessen Stärke je nach dem Steuersignal von 0-10 V variiert. Dieser elektrische Strom erzeugt ein rotierendes Magnetfeld, auf das sich die Dauermagnete ausrichten und so den Betrieb des EC-Motors vorantreiben.
Die Hauptvorteile von EC-Motoren gegenüber AC-Motoren sind die höhere Energieeffizienz, die längere Lebensdauer, der niedrigere Geräuschpegel und die geringeren elektromagnetischen Störungen (EMI).
Einen EC-Motor regeln
Für eine optimale Funktionalität ist ein EC-Motor auf ein Führungssignal angewiesen, das die gewünschte Drehzahl vorgibt. Dieses Führungssignal kann digital (mit Modbus-RTU-Kommunikation) oder analog sein und typischerweise zwischen 0 und 10 Volt liegen. Der SMT-D-4P-EM erzeugt ein solches Signal manuell in schrittweisen Stufen.
Was ist ein 3-Stufen-Steuerschalter?
Die Ausgangsspannung dieses Steuerschalters variiert je nach Stellung des Drehknopfes. Die Ausgangsspannung wird in drei Stufen aufgeteilt. Dieser Steuerschalter steuert EC-Ventilatoren oder Klappenantriebe in drei Stufen. Es kann auch Drehzahlregler für AC Ventilatoren (z. B. die EVS- oder MVS-Serie von Sentera) oder Frequenzumrichter (FI-E-Serie) in drei Stufen fernsteuern. Dieser Steuerschalter kann im Wohnzimmer installiert werden, während sich der Drehzahlregler in einem Technikraum oder einem Schaltschrank befindet.
Die Ausgangsspannung dieses Steuerschalters variiert je nach Stellung des Drehknopfes. Die Ausgangsspannung wird in drei Stufen aufgeteilt. Dieser Steuerschalter steuert EC-Ventilatoren oder Klappenantriebe in drei Stufen. Es kann auch Drehzahlregler für AC Ventilatoren (z. B. die EVS- oder MVS-Serie von Sentera) oder Frequenzumrichter (FI-E-Serie) in drei Stufen fernsteuern. Dieser Steuerschalter kann im Wohnzimmer installiert werden, während sich der Drehzahlregler in einem Technikraum oder einem Schaltschrank befindet.
Einstellbare Ausgangsstufen
Bei einigen Anwendungen ist es wünschenswert, das Führungssignal anzupassen, um die optimale Drehzahl zu erreichen. Position 0 ist fest auf 0 VDC eingestellt. Das Führungssignal von Position 1 und Position 2 kann über interne Trimmer eingestellt werden. Die Ausgangsspannung von Position 1 kann im Bereich von 3 - 7 VDC eingestellt werden. Die Ausgangsspannung der Position 1 kann im Bereich von 5 - 9 VDC eingestellt werden. Die Position 3 entspricht immer der Versorgungsspannung: 10 VDC.
Bei einigen Anwendungen ist es wünschenswert, das Führungssignal anzupassen, um die optimale Drehzahl zu erreichen. Position 0 ist fest auf 0 VDC eingestellt. Das Führungssignal von Position 1 und Position 2 kann über interne Trimmer eingestellt werden. Die Ausgangsspannung von Position 1 kann im Bereich von 3 - 7 VDC eingestellt werden. Die Ausgangsspannung der Position 1 kann im Bereich von 5 - 9 VDC eingestellt werden. Die Position 3 entspricht immer der Versorgungsspannung: 10 VDC.
AUS-Stellung
Dieser Steuerschalter hat eine AUS-Stellung. In Stellung 0 beträgt die Ausgangsspannung 0 VDC, also der Ventilator läuft nicht.
Dieser Steuerschalter hat eine AUS-Stellung. In Stellung 0 beträgt die Ausgangsspannung 0 VDC, also der Ventilator läuft nicht.

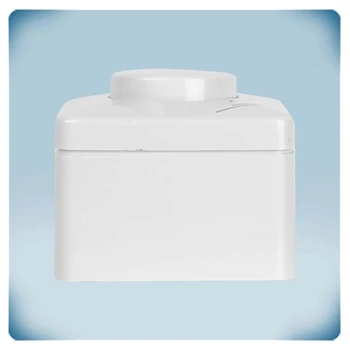

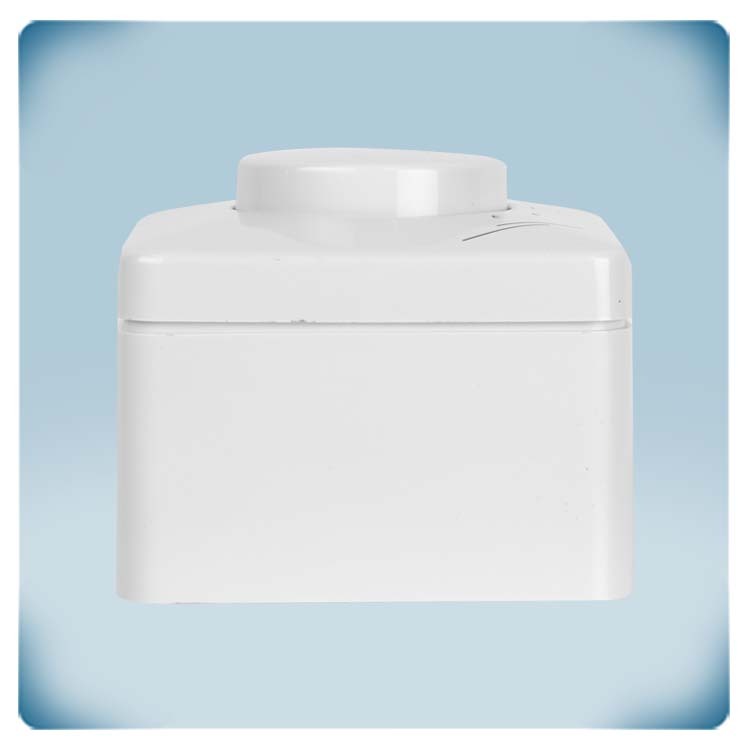

Solides Gehäuse für Unter- und Aufputzmontage
Das Gehäuse des SMT-1-30 besteht aus stabilem ASA-Kunststoff in einer schönen Cremefarbe (RAL9010), die UV-beständig ist und die Elektronik vor Staub, Wasser und Stößen schützt. Das Gehäuse ist sowohl für die Unterputz- als auch für die Wandmontage geeignet, so dass es problemlos in jede Art von Wand eingebaut werden kann, einschließlich Trockenbauwände, Mauerwerk oder Paneele. Sie müssen nicht nach verschiedenen Produktversionen suchen. Wenn Sie sich für die Unterputzvariante entscheiden, passt er perfekt in die europäische Standarddose und fügt sich in den Hintergrund ein. Die Schutzart ist IP44 für die Unterputz- und IP54 für die Aufputzmontage. Er sieht gut aus und passt zu jedem Einrichtungsstil. Die Reinigung ist ganz einfach mit einem feuchten Tuch.
Um die Qualität unserer Gehäuse zu garantieren, stellen wir sie selbst her. Unser manueller Regler ist so konzipiert, dass er in verschiedenen HLK-Anwendungen langlebig und zuverlässig ist. Er zeichnet sich durch eine robuste Bauweise aus, die den Anforderungen des Dauerbetriebs standhält und den Benutzern eine zuverlässige Lösung für ihre Anforderungen an die Lüftersteuerung bietet.
Das Gehäuse des SMT-1-30 besteht aus stabilem ASA-Kunststoff in einer schönen Cremefarbe (RAL9010), die UV-beständig ist und die Elektronik vor Staub, Wasser und Stößen schützt. Das Gehäuse ist sowohl für die Unterputz- als auch für die Wandmontage geeignet, so dass es problemlos in jede Art von Wand eingebaut werden kann, einschließlich Trockenbauwände, Mauerwerk oder Paneele. Sie müssen nicht nach verschiedenen Produktversionen suchen. Wenn Sie sich für die Unterputzvariante entscheiden, passt er perfekt in die europäische Standarddose und fügt sich in den Hintergrund ein. Die Schutzart ist IP44 für die Unterputz- und IP54 für die Aufputzmontage. Er sieht gut aus und passt zu jedem Einrichtungsstil. Die Reinigung ist ganz einfach mit einem feuchten Tuch.
Um die Qualität unserer Gehäuse zu garantieren, stellen wir sie selbst her. Unser manueller Regler ist so konzipiert, dass er in verschiedenen HLK-Anwendungen langlebig und zuverlässig ist. Er zeichnet sich durch eine robuste Bauweise aus, die den Anforderungen des Dauerbetriebs standhält und den Benutzern eine zuverlässige Lösung für ihre Anforderungen an die Lüftersteuerung bietet.
