CE Komformität Erklärung
Stufenschalter für EC Ventilator mit 3 Stufen - keine Ausstellung
Produktbeschreibung
Verbessern Sie Ihre Lüftungssteuerung mit dem SMT-D-3P-AL, einem 3-stufigen Schalter, der zur Optimierung der Steuerung von EC-Ventilatordrehzahlen, Klappenantrieben, AC-Drehzahlreglern oder Frequenzumrichtern entwickelt wurde. Der SMT-D-3P-AL bietet eine vielseitige Steuerung mit drei festen Positionen, die das Einstellen der Ventilatorgeschwindigkeit vereinfachen. Diese festen Positionen ermöglichen eine mühelose Optimierung, so dass Sie leicht die ideale Drehzahl für Ihre spezifischen Lüftungsanforderungen finden können.
Eines der herausragenden Merkmale dieses Reglers sind seine einstellbaren Ausgangssignale. Die Positionen 1 und 2 bieten Ihnen die Flexibilität, Ausgangssignale im Bereich von 1 - 10 VDC einzustellen, während Position 3 durchgängig die volle Eingangsspannung, in der Regel 10 VDC, liefert.
Das SMT-D-3P-AL hat keine AUS-Position. Sie brauchen sich keine Sorgen zu machen, dass Ihr System versehentlich ausgeschaltet wird; beim SMT-D-3P-AL geht es um Zuverlässigkeit und gleichbleibende Leistung.
Das spritzwassergeschützte Gehäuse des SMT-D-3P-AL wurde im Hinblick auf Langlebigkeit entwickelt und ermöglicht entweder eine Unterputzmontage (IP44) oder eine Aufputzmontage (IP54). Dadurch wird sichergestellt, dass das Gerät unabhängig von der von Ihnen bevorzugten Installationsmethode robust genug ist, um verschiedenen Umweltfaktoren zu widerstehen. Vertrauen Sie auf die Konstruktion des SMT-D-3P-AL, um in jeder Umgebung optimale Leistung zu erzielen.
Zusätzliche Spezifikationen und Beschreibung
Ventilatoren mit EC-Motoren
Ein elektronisch kommutierter Motor (EC-Motor) hat in der Regel einen Rotor, der aus Permanentmagneten besteht und sich im oder um den Stator dreht. Der integrierte Drehzahlregler des Ventilators erzeugt einen elektrischen Strom in den Statorwicklungen, dessen Stärke je nach dem Steuersignal von 0-10 V variiert. Dieser elektrische Strom erzeugt ein rotierendes Magnetfeld, auf das sich die Dauermagnete ausrichten und so den Betrieb des EC-Motors vorantreiben.
Die Hauptvorteile von EC-Motoren gegenüber AC-Motoren sind die höhere Energieeffizienz, die längere Lebensdauer, der niedrigere Geräuschpegel und die geringeren elektromagnetischen Störungen (EMI).
Ein elektronisch kommutierter Motor (EC-Motor) hat in der Regel einen Rotor, der aus Permanentmagneten besteht und sich im oder um den Stator dreht. Der integrierte Drehzahlregler des Ventilators erzeugt einen elektrischen Strom in den Statorwicklungen, dessen Stärke je nach dem Steuersignal von 0-10 V variiert. Dieser elektrische Strom erzeugt ein rotierendes Magnetfeld, auf das sich die Dauermagnete ausrichten und so den Betrieb des EC-Motors vorantreiben.
Die Hauptvorteile von EC-Motoren gegenüber AC-Motoren sind die höhere Energieeffizienz, die längere Lebensdauer, der niedrigere Geräuschpegel und die geringeren elektromagnetischen Störungen (EMI).
Steuerung eines EC-Motors
Um optimal zu funktionieren, ist ein EC-Motor auf ein Steuersignal angewiesen, das die gewünschte Drehzahl vorgibt. Dieses Steuersignal kann digital sein, unter Verwendung von Modbus RTU Kommunikation, oder analog, typischerweise im Bereich von 0 bis 10 Volt. Das SMT-D-3P-AL erzeugt ein solches Signal manuell in Stufen.
Um optimal zu funktionieren, ist ein EC-Motor auf ein Steuersignal angewiesen, das die gewünschte Drehzahl vorgibt. Dieses Steuersignal kann digital sein, unter Verwendung von Modbus RTU Kommunikation, oder analog, typischerweise im Bereich von 0 bis 10 Volt. Das SMT-D-3P-AL erzeugt ein solches Signal manuell in Stufen.
Was ist ein 3-Stufen-Regelschalter?
Die Ausgangsspannung dieses Steuerschalters variiert je nach Stellung des Drehknopfes. Die Ausgangsspannung ist in drei Stufen unterteilt. Dieser Steuerschalter steuert EC-Ventilatoren oder Klappenantriebe in drei Stufen. Er kann auch AC-Drehzahlregler (z. B. die EVS- oder MVS-Serie von Sentera) oder Frequenzumrichter (FI-E-Serie) in drei Stufen fernsteuern. Dieser Steuerschalter kann im Wohnzimmer installiert werden, während sich der Drehzahlregler in einem Technikraum oder einem Schaltschrank befindet.
Die Ausgangsspannung dieses Steuerschalters variiert je nach Stellung des Drehknopfes. Die Ausgangsspannung ist in drei Stufen unterteilt. Dieser Steuerschalter steuert EC-Ventilatoren oder Klappenantriebe in drei Stufen. Er kann auch AC-Drehzahlregler (z. B. die EVS- oder MVS-Serie von Sentera) oder Frequenzumrichter (FI-E-Serie) in drei Stufen fernsteuern. Dieser Steuerschalter kann im Wohnzimmer installiert werden, während sich der Drehzahlregler in einem Technikraum oder einem Schaltschrank befindet.

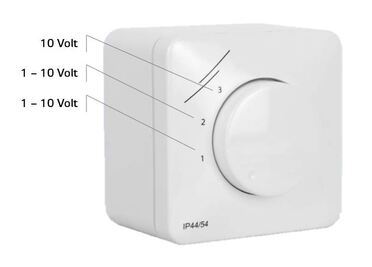

Einstellbare Ausgangsstufen
Bei einigen Anwendungen ist es wünschenswert, das Führungssignal anzupassen, um die optimale Drehzahl zu erreichen. Das Führungssignal von Position 1 und Position 2 kann eingestellt werden, während das Signal von Position 3 fest ist. Für die einstellbaren Positionen verfügt das SMT-D-3P-AL über interne Trimmer zur Einstellung des Signals im Bereich von 1 bis 10 VDC. Die Position 3 ist immer gleich der Versorgungsspannung, also 10 VDC.
Bei einigen Anwendungen ist es wünschenswert, das Führungssignal anzupassen, um die optimale Drehzahl zu erreichen. Das Führungssignal von Position 1 und Position 2 kann eingestellt werden, während das Signal von Position 3 fest ist. Für die einstellbaren Positionen verfügt das SMT-D-3P-AL über interne Trimmer zur Einstellung des Signals im Bereich von 1 bis 10 VDC. Die Position 3 ist immer gleich der Versorgungsspannung, also 10 VDC.
Ohne AUS-Stellung!
In einigen Anwendungen ist es technisch oder gesetzlich vorgeschrieben, dass immer ein Mindestluftstrom vorhanden ist. Die Drehzahl darf nie unter einen Mindestwert fallen. Da dieser Steuerschalter keine AUS-Stellung hat, wird das Steuersignal niemals 0 V erreichen. Selbst in Stellung 1 ist das Steuersignal mindestens 1 VDC (diese Mindestausgangsspannung kann über den eingebauten Trimmer eingestellt werden).
In einigen Anwendungen ist es technisch oder gesetzlich vorgeschrieben, dass immer ein Mindestluftstrom vorhanden ist. Die Drehzahl darf nie unter einen Mindestwert fallen. Da dieser Steuerschalter keine AUS-Stellung hat, wird das Steuersignal niemals 0 V erreichen. Selbst in Stellung 1 ist das Steuersignal mindestens 1 VDC (diese Mindestausgangsspannung kann über den eingebauten Trimmer eingestellt werden).
Gehäuse
Das Gehäuse des SMT-1-30 besteht aus stabilem ASA-Kunststoff in einer schönen Cremefarbe (RAL9010), die UV-beständig ist und die Elektronik vor Staub, Wasser und Stößen schützt. Das Gehäuse ist sowohl für die Unterputz- als auch für die Wandmontage geeignet, so dass es leicht in jede Art von Wand eingebaut werden kann, einschließlich Trockenbauwände, Mauerwerk oder Paneele. Sie müssen nicht nach verschiedenen Produktversionen suchen. Wenn Sie sich für die Unterputzvariante entscheiden, passt er perfekt in die europäische Standarddose und fügt sich in den Hintergrund ein. Die Schutzart ist IP44 für die Unterputz- und IP54 für die Aufputzmontage. Er sieht gut aus und passt zu jedem Einrichtungsstil. Die Reinigung ist mit einem feuchten Tuch sehr einfach.
Unser manueller Regler ist so konzipiert, dass er in verschiedenen HLK-Anwendungen langlebig und zuverlässig ist. Er zeichnet sich durch eine robuste Bauweise aus, die den Anforderungen des Dauerbetriebs standhält und den Benutzern eine zuverlässige Lösung für ihre Anforderungen an die Lüftersteuerung bietet.
Das Gehäuse des SMT-1-30 besteht aus stabilem ASA-Kunststoff in einer schönen Cremefarbe (RAL9010), die UV-beständig ist und die Elektronik vor Staub, Wasser und Stößen schützt. Das Gehäuse ist sowohl für die Unterputz- als auch für die Wandmontage geeignet, so dass es leicht in jede Art von Wand eingebaut werden kann, einschließlich Trockenbauwände, Mauerwerk oder Paneele. Sie müssen nicht nach verschiedenen Produktversionen suchen. Wenn Sie sich für die Unterputzvariante entscheiden, passt er perfekt in die europäische Standarddose und fügt sich in den Hintergrund ein. Die Schutzart ist IP44 für die Unterputz- und IP54 für die Aufputzmontage. Er sieht gut aus und passt zu jedem Einrichtungsstil. Die Reinigung ist mit einem feuchten Tuch sehr einfach.
Unser manueller Regler ist so konzipiert, dass er in verschiedenen HLK-Anwendungen langlebig und zuverlässig ist. Er zeichnet sich durch eine robuste Bauweise aus, die den Anforderungen des Dauerbetriebs standhält und den Benutzern eine zuverlässige Lösung für ihre Anforderungen an die Lüftersteuerung bietet.
