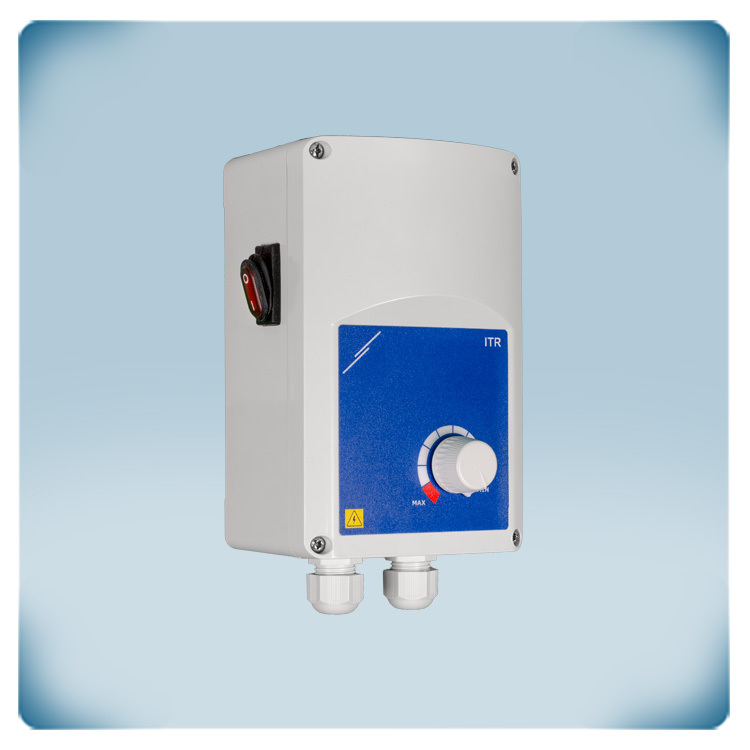

.webp "Elektronischer Drehzahlsteller 230 VAC 5 A Aufputzmontage")

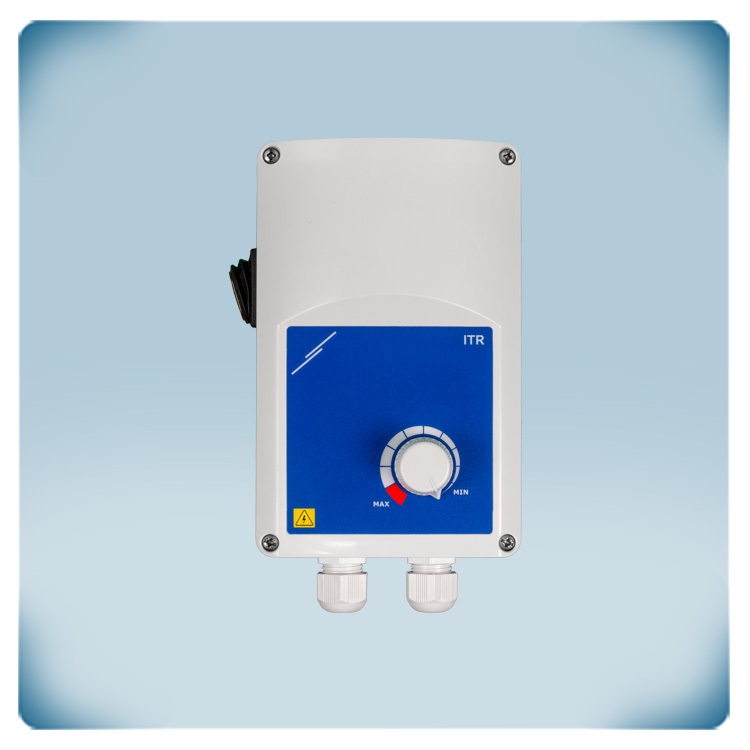

.webp "einphasiger Drehzahlsteller mit Knopf | Aufputzmontage 5 A")

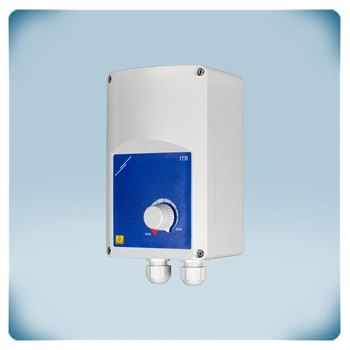

.webp "Drehzahlsteller Aufputz-Montage 5 A")

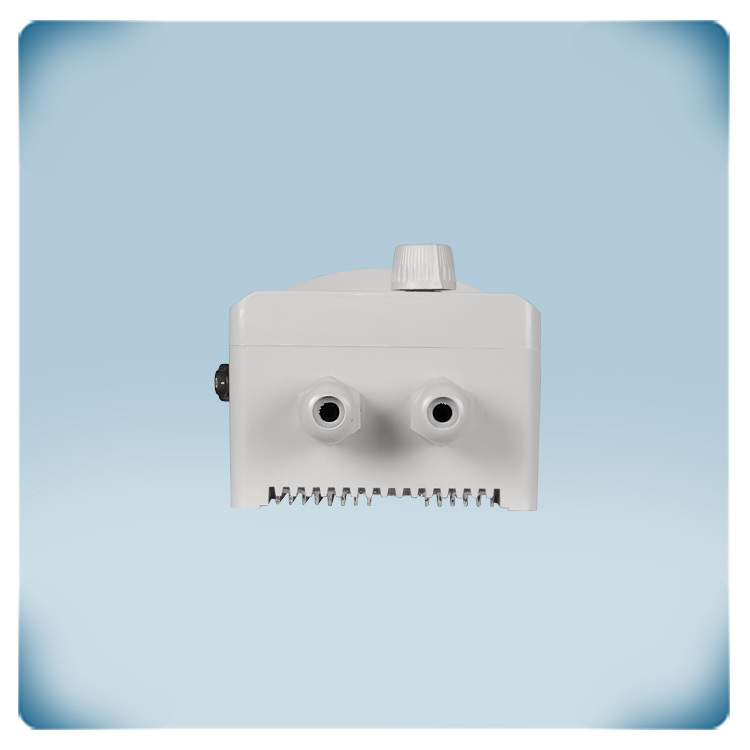

.webp "stufenloser Drehzahlregler 5 A Aufputzmontage")

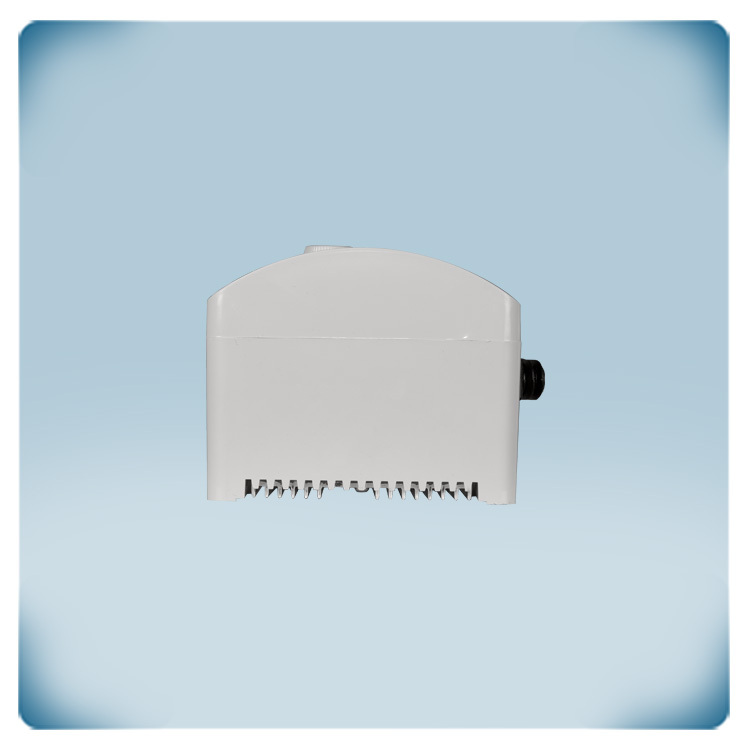

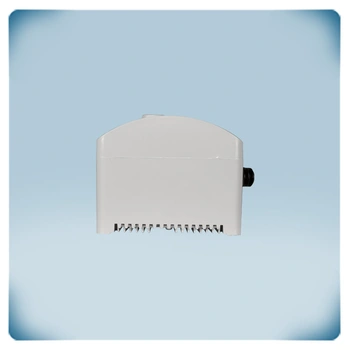

.webp "stufenloser Drehzahlsteller 5 A Wandmontage")

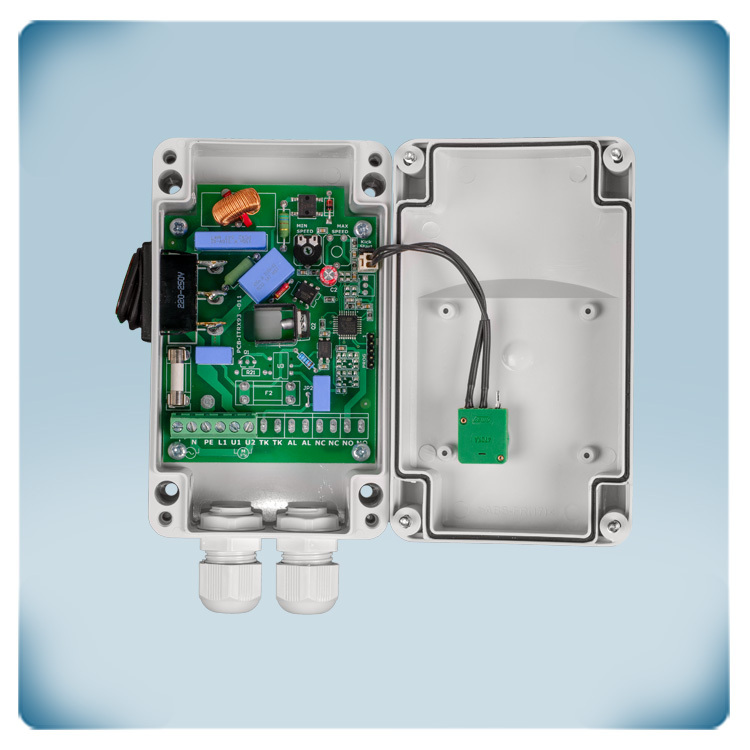

.webp "Leistungsregler Phasenanschnittsteuerung 5 A Wandmontage")
CE Komformität Erklärung
Stufenloser Drehzahlregler | 230 V | 5 A
Produktbeschreibung
Dieser Thyristor-Regler ist ein elektronischer Drehzahlsteller für einphasige Wechselstromventilatoren über Phasenanschnitt. Mit dem Drehpotentiometer auf der Frontseite kann die Drehzahl eingestellt werden. Der ITR braucht eine Netzspannung von 110 bis 240 VAC, bei 50-60 Hz. Der maximale Strom beträgt 5 A. Außerdem gibt es die Wahl zwischen Kickstart oder Softstart und die Mindestdrehzahl ist über einen internen Trimmer einstellbar. Wie alle anderen ITR- und ITRS-Geräte verfügt er über einen Ein/Aus-Schalter, mit dem Sie ihn auf der eingestellten Drehzahl eingestellt lassen können. Das Gerät hat Schutzgrad IP54 und ist geeignet für Aufputzmontage.
Zusätzliche Spezifikationen und Beschreibung
Warum die Drehzahl Regeln?
In vielen Fällen sind die Lüfter überdimensioniert. Ein Drehzahlregler für AC Lüfter kann die Drehzahl reduzieren und für eine optimale Frischluftzufuhr sorgen. Zu viel Lüftung ist kein Problem für die Raumluftqualität. In vielen Fällen verursacht eine zu hohe Drehzahl eine Lärmbelästigung in den Luftkanälen. Je höher die Drehzahl ist, desto höher ist auch der Energieverbrauch. Eine Verringerung der Drehzahl um 25 % führt zu einer Energieeinsparung (Betriebskosten) von mehr als 50 %. Je nach Lüftungsanlage können durch eine optimale Ventilatordrehzahl auch die Heizkosten gesenkt werden.
Wie kann ich Wechselstromventilatoren steuern?
Mit dem stufenlosen Drehzahlsteller ITR-9 können Sie die Drehzahl von einphasigen Wechselstromventilatoren regeln. Die Drehzahl wird durch Änderung der Motorspannung über Phasenanschnittsteuerung - Triac-Technologie - geregelt.
Die gewünschte Drehzahl kann mit einem Drehknopf auf dem Gerät eingestellt werden.
Sie können z. B. mehrere Lüfter problemlos anschließen (solange der Gesamtstrom innerhalb des Imax des Gerätes bleibt). Sie müssen den ITR nicht überdimensionieren!
Der Mikroprozessor sorgt außerdem dafür, dass der Phasenwinkel im Nulldurchgang des zugeführten Sinussignals geschnitten wird. Dies gewährleistet ein ruhiges und stabiles Signal, auch nach dem Aus- und Einschalten des Reglers. Dadurch wird die Lebensdauer Ihres Motors oder Lüfters erheblich verlängert.
EIN/AUS Schalter
Mit dem beleuchteten EIN/AUS Schalter an der Seite kann der AC Lüfter ein- und ausgeschaltet werden. In der Stellung EIN ist der Schalter beleuchtet. Weitere Einzelheiten entnehmen Sie bitte der Montageanleitung und dem Datenblatt.
Was bedeuetet Kickstart?
Bei einigen Motoren ist es empfehlenswert, sie regelmässig mit voller Drehzahl laufen zu lassen. Hierfür können Sie mit einer Steckbrücke den Kickstart Modus auswählen. Die ersten 8 bis 10 Sekunden nach dem Einschalten des Geräts läuft der Motor mit voller Drehzahl, danach läuft er auf die eingestellte Drehzahl.
Was bedeutet Softstart?
In einigen Fällen, z. B. bei starker Belastung, ist es ratsam, den Motor langsam zu beschleunigen. Hierfür können Sie mit einer Steckbrücke den Softstart Modus auswählen. Der Motor läuft 8 bis 10 Sekunden lang, bis er die gewünschte Drehzahl erreicht hat.
Mindestdrehzahl einstellbar?
Ein Motor läuft nicht gerne zu langsam. Dann heizt er auf. Das kann die Wicklungsisolierung beschädigen und zu dauerhaften Motorschäden führen. Um eine
Überhitzung zu vermeiden, kann die Mindestdrehzahl des Motors auf Wunsch erhöht werden. Der Motorhersteller gibt die minimal zulässige Motorspannung eines spannungsregelbaren Motors an. Es ist daher ratsam, die Mindestdrehzahl mit dem eingebauten Trimmer einzustellen.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Solides Gehäuse
Dieser Drehzahlregler kann in Innenräumen an einer Wand oder einem Paneel installiert werden. Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Kunststoffgehäuse ist aus hochwertigem r-ABS VO (UL94) gefertigt. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54 Schutz gegen das Eindringen von Staub und Wasser.
In vielen Fällen sind die Lüfter überdimensioniert. Ein Drehzahlregler für AC Lüfter kann die Drehzahl reduzieren und für eine optimale Frischluftzufuhr sorgen. Zu viel Lüftung ist kein Problem für die Raumluftqualität. In vielen Fällen verursacht eine zu hohe Drehzahl eine Lärmbelästigung in den Luftkanälen. Je höher die Drehzahl ist, desto höher ist auch der Energieverbrauch. Eine Verringerung der Drehzahl um 25 % führt zu einer Energieeinsparung (Betriebskosten) von mehr als 50 %. Je nach Lüftungsanlage können durch eine optimale Ventilatordrehzahl auch die Heizkosten gesenkt werden.
Wie kann ich Wechselstromventilatoren steuern?
Mit dem stufenlosen Drehzahlsteller ITR-9 können Sie die Drehzahl von einphasigen Wechselstromventilatoren regeln. Die Drehzahl wird durch Änderung der Motorspannung über Phasenanschnittsteuerung - Triac-Technologie - geregelt.
Die gewünschte Drehzahl kann mit einem Drehknopf auf dem Gerät eingestellt werden.
Sie können z. B. mehrere Lüfter problemlos anschließen (solange der Gesamtstrom innerhalb des Imax des Gerätes bleibt). Sie müssen den ITR nicht überdimensionieren!
Der Mikroprozessor sorgt außerdem dafür, dass der Phasenwinkel im Nulldurchgang des zugeführten Sinussignals geschnitten wird. Dies gewährleistet ein ruhiges und stabiles Signal, auch nach dem Aus- und Einschalten des Reglers. Dadurch wird die Lebensdauer Ihres Motors oder Lüfters erheblich verlängert.
EIN/AUS Schalter
Mit dem beleuchteten EIN/AUS Schalter an der Seite kann der AC Lüfter ein- und ausgeschaltet werden. In der Stellung EIN ist der Schalter beleuchtet. Weitere Einzelheiten entnehmen Sie bitte der Montageanleitung und dem Datenblatt.
Was bedeuetet Kickstart?
Bei einigen Motoren ist es empfehlenswert, sie regelmässig mit voller Drehzahl laufen zu lassen. Hierfür können Sie mit einer Steckbrücke den Kickstart Modus auswählen. Die ersten 8 bis 10 Sekunden nach dem Einschalten des Geräts läuft der Motor mit voller Drehzahl, danach läuft er auf die eingestellte Drehzahl.
Was bedeutet Softstart?
In einigen Fällen, z. B. bei starker Belastung, ist es ratsam, den Motor langsam zu beschleunigen. Hierfür können Sie mit einer Steckbrücke den Softstart Modus auswählen. Der Motor läuft 8 bis 10 Sekunden lang, bis er die gewünschte Drehzahl erreicht hat.
Mindestdrehzahl einstellbar?
Ein Motor läuft nicht gerne zu langsam. Dann heizt er auf. Das kann die Wicklungsisolierung beschädigen und zu dauerhaften Motorschäden führen. Um eine
Überhitzung zu vermeiden, kann die Mindestdrehzahl des Motors auf Wunsch erhöht werden. Der Motorhersteller gibt die minimal zulässige Motorspannung eines spannungsregelbaren Motors an. Es ist daher ratsam, die Mindestdrehzahl mit dem eingebauten Trimmer einzustellen.Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Solides Gehäuse
Dieser Drehzahlregler kann in Innenräumen an einer Wand oder einem Paneel installiert werden. Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Kunststoffgehäuse ist aus hochwertigem r-ABS VO (UL94) gefertigt. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54 Schutz gegen das Eindringen von Staub und Wasser.
