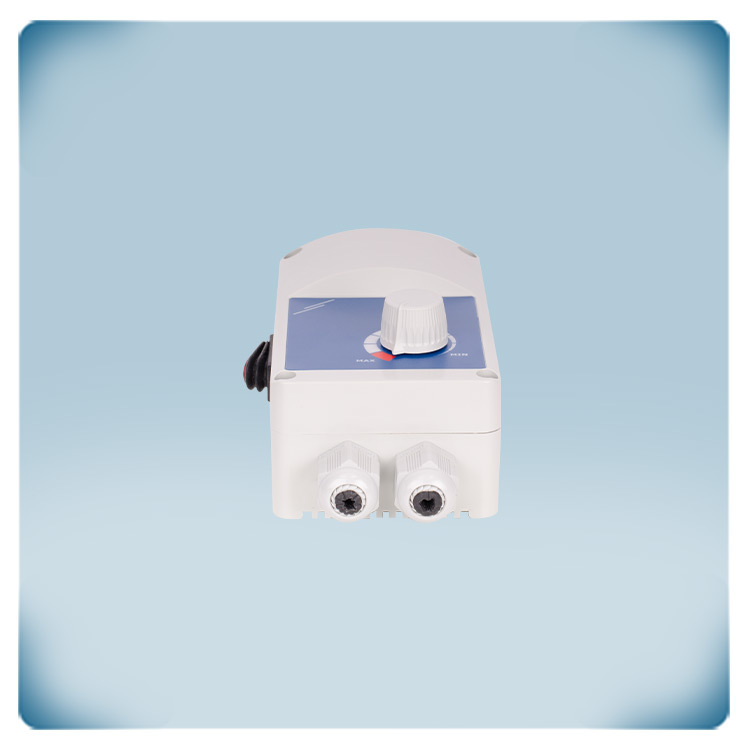

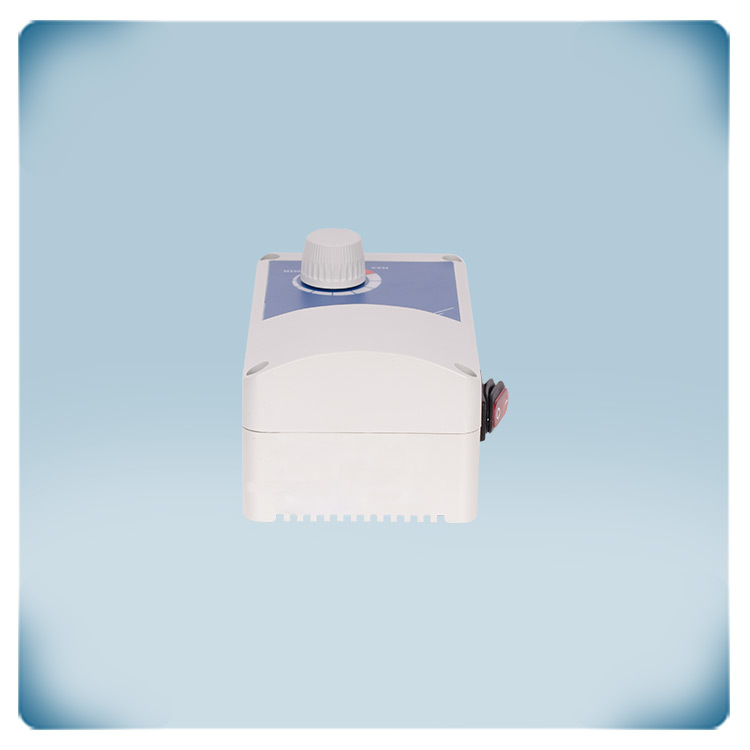

Stufenloser Drehzahlregler | 230 V | 1,5 A
Produktbeschreibung
Dieser Thyristor-Regler ist ein elektronischer Drehzahlsteller für einphasige Ventilatoren über Phasenanschnitt. Mit dem Drehpotentiometer auf der Frontseite kann die Drehzahl eingestellt werden. Der ITR braucht eine Netzspannung von 110 bis 240 VAC, bei 50-60 Hz. Der maximale Strom beträgt 1,5 A. Außerdem gibt es die Wahl zwischen Kickstart oder Softstart und die Mindestdrehzahl ist über einen internen Trimmer einstellbar. Wie alle anderen ITR- und ITRS-Geräte verfügt er über einen Ein/Aus-Schalter, mit dem Sie ihn auf der eingestellten Drehzahl eingestellt lassen können. Das Gerät hat Schutzgrad IP54 und ist geeignet für Aufputzmontage.
Zusätzliche Spezifikationen und Beschreibung
Warum die Drehzahl von Ventilatoren regeln?
In vielen Fällen sind die Lüfter überdimensioniert. Mit einem Drehzahlregler für AC Lüfter kann die Drehzahl reduziert und die Luftzufuhr optimiert werden. Zu viel Lüftung ist kein Problem für die Raumluftqualität. In vielen Fällen verursacht eine zu hohe Drehzahl eine Lärmbelästigung in den Luftkanälen. Je höher die Drehzahl , desto höher der Energieverbrauch. Eine Verringerung der Drehzahl um 25 % führt zu einer Energieeinsparung (Betriebskosten) von mehr als 50 %. Je nach Lüftungsanlage können durch eine optimale Drehzahl auch die Heizkosten gesenkt werden.
Stufenlose Drehzahlregelung

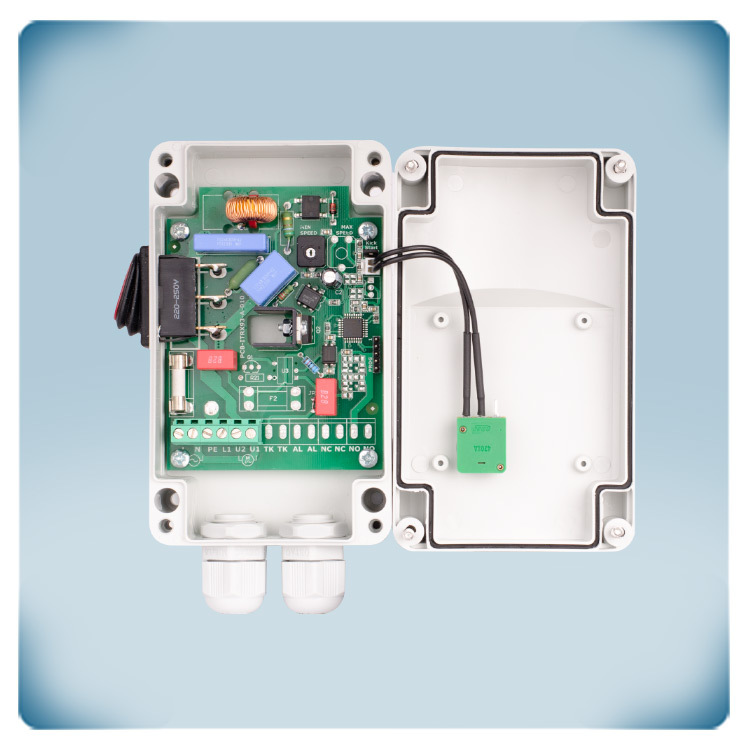

Dieser Drehzahlregler regelt die Drehzahl von AC Lüftern durch Reduzierung der Motorspannung. Die Reduzierung der Spannung erfolgt über eine Phasenanschnittsteuerung (TRIAC-Technologie). Dieser Drehzahlregler ist daher nur für spannungssteuerbare Motoren geeignet. Wenn Sie sich nicht sicher sind, ob Ihr Motor spannungssteuerbar ist, wenden Sie sich am besten an den Motorhersteller. Dieser Drehzahlregler arbeitet völlig geräuschlos. Die Drehzahl des Ventilators kann mit dem Drehknopf auf der Frontplatte geregelt werden. Je nach Motortyp kann bei niedriger Drehzahl ein brummendes Motorgeräusch auftreten.
Einstellbare minimale Motordrehzahl
Die wählbare Mindestdrehzahl des Motors kann über einen internen Trimmer eingestellt werden. Dadurch kann der Drehzahlbereich des Lüfters, der über den Drehknopf
an der Vorderseite ausgewählt werden kann, optimiert werden. Einige Wechselstrommotoren sind nicht für einen längeren Betrieb mit niedriger Drehzahl geeignet. Es besteht die Gefahr, dass sie sich nach einiger Zeit überhitzen. Dadurch kann die Wicklungsisolierung beschädigt werden, was zu dauerhaften Motorschäden führen kann. Um eine Überhitzung zu vermeiden, kann die Mindestdrehzahl des Motors auf Wunsch erhöht werden. Der Motorhersteller gibt die minimal zulässige Motorspannung eines spannungsregelbaren Motors an.
EIN/AUS-Schalter
Mit dem beleuchteten EIN/AUS-Schalter auf der Seite kann der AC-Lüfter ein- oder ausgeschaltet werden. In der Stellung EIN ist der Schalter beleuchtet. Bei der Produktreihe ITR-9 mit 1,5 A und 3 A kann der EIN/AUS-Schalter auf Wunsch deaktiviert werden. Um den EIN/AUS-Schalter zu deaktivieren, schließen Sie die Stromversorgung über die Klemmen L1 und N an (nicht über L und N). Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung.
Ungeregelter Ausgang
Wenn der Motor aktiviert ist, ist der ungeregelte Ausgang aktiv. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er "ungeregelter Ausgang" genannt. Der maximale Strom dieses Ausgangs beträgt 2 A. Er wird typischerweise zur Steuerung eines externen Betriebsanzeigers, zum Öffnen oder Schließen einer Klappe, zum Schalten eines externen Relais usw. verwendet.
Wenn z.B. der Ventilator stoppt, wird die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe geöffnet.
Wie der Motor starten?
Kickstart und Softstart sind zwei verschiedene Möglichkeiten, den Motor zu starten. Der Unterschied liegt in der Art und Weise, wie der AC-Lüfter aus dem Stillstand beschleunigt wird. Kickstart oder Softstart können über eine interne Steckbrücke ausgewählt werden. Beim Kickstart wird der Motor sofort mit maximaler Drehzahl gestartet. Nach 8 - 10 Sekunden verlangsamt der Motor auf die gewünschte Drehzahl. Beim Softstart wird der Motor aus dem Stillstand sanft auf die gewünschte Drehzahl beschleunigt. Diese Beschleunigungszeit beträgt etwa 8 - 10 Sekunden.
Solides Gehäuse
Dieser Drehzahlregler kann an einer Wand oder einem Paneel in einem Innenraum installiert werden. Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54 Schutz gegen das Eindringen von Staub und Wasser.
In vielen Fällen sind die Lüfter überdimensioniert. Mit einem Drehzahlregler für AC Lüfter kann die Drehzahl reduziert und die Luftzufuhr optimiert werden. Zu viel Lüftung ist kein Problem für die Raumluftqualität. In vielen Fällen verursacht eine zu hohe Drehzahl eine Lärmbelästigung in den Luftkanälen. Je höher die Drehzahl , desto höher der Energieverbrauch. Eine Verringerung der Drehzahl um 25 % führt zu einer Energieeinsparung (Betriebskosten) von mehr als 50 %. Je nach Lüftungsanlage können durch eine optimale Drehzahl auch die Heizkosten gesenkt werden.
Stufenlose Drehzahlregelung
Dieser Drehzahlregler regelt die Drehzahl von AC Lüftern durch Reduzierung der Motorspannung. Die Reduzierung der Spannung erfolgt über eine Phasenanschnittsteuerung (TRIAC-Technologie). Dieser Drehzahlregler ist daher nur für spannungssteuerbare Motoren geeignet. Wenn Sie sich nicht sicher sind, ob Ihr Motor spannungssteuerbar ist, wenden Sie sich am besten an den Motorhersteller. Dieser Drehzahlregler arbeitet völlig geräuschlos. Die Drehzahl des Ventilators kann mit dem Drehknopf auf der Frontplatte geregelt werden. Je nach Motortyp kann bei niedriger Drehzahl ein brummendes Motorgeräusch auftreten.
Einstellbare minimale Motordrehzahl
Die wählbare Mindestdrehzahl des Motors kann über einen internen Trimmer eingestellt werden. Dadurch kann der Drehzahlbereich des Lüfters, der über den Drehknopf
an der Vorderseite ausgewählt werden kann, optimiert werden. Einige Wechselstrommotoren sind nicht für einen längeren Betrieb mit niedriger Drehzahl geeignet. Es besteht die Gefahr, dass sie sich nach einiger Zeit überhitzen. Dadurch kann die Wicklungsisolierung beschädigt werden, was zu dauerhaften Motorschäden führen kann. Um eine Überhitzung zu vermeiden, kann die Mindestdrehzahl des Motors auf Wunsch erhöht werden. Der Motorhersteller gibt die minimal zulässige Motorspannung eines spannungsregelbaren Motors an.EIN/AUS-Schalter
Mit dem beleuchteten EIN/AUS-Schalter auf der Seite kann der AC-Lüfter ein- oder ausgeschaltet werden. In der Stellung EIN ist der Schalter beleuchtet. Bei der Produktreihe ITR-9 mit 1,5 A und 3 A kann der EIN/AUS-Schalter auf Wunsch deaktiviert werden. Um den EIN/AUS-Schalter zu deaktivieren, schließen Sie die Stromversorgung über die Klemmen L1 und N an (nicht über L und N). Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung.
Ungeregelter Ausgang
Wenn der Motor aktiviert ist, ist der ungeregelte Ausgang aktiv. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er "ungeregelter Ausgang" genannt. Der maximale Strom dieses Ausgangs beträgt 2 A. Er wird typischerweise zur Steuerung eines externen Betriebsanzeigers, zum Öffnen oder Schließen einer Klappe, zum Schalten eines externen Relais usw. verwendet.
Wenn z.B. der Ventilator stoppt, wird die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe geöffnet.
Wie der Motor starten?
Kickstart und Softstart sind zwei verschiedene Möglichkeiten, den Motor zu starten. Der Unterschied liegt in der Art und Weise, wie der AC-Lüfter aus dem Stillstand beschleunigt wird. Kickstart oder Softstart können über eine interne Steckbrücke ausgewählt werden. Beim Kickstart wird der Motor sofort mit maximaler Drehzahl gestartet. Nach 8 - 10 Sekunden verlangsamt der Motor auf die gewünschte Drehzahl. Beim Softstart wird der Motor aus dem Stillstand sanft auf die gewünschte Drehzahl beschleunigt. Diese Beschleunigungszeit beträgt etwa 8 - 10 Sekunden.
Solides Gehäuse
Dieser Drehzahlregler kann an einer Wand oder einem Paneel in einem Innenraum installiert werden. Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54 Schutz gegen das Eindringen von Staub und Wasser.
