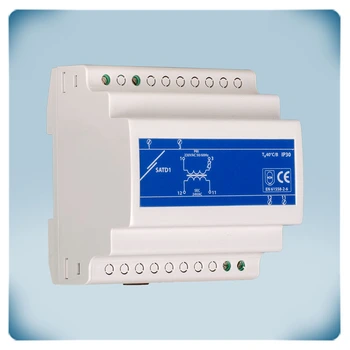

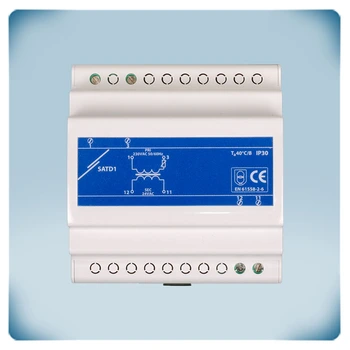

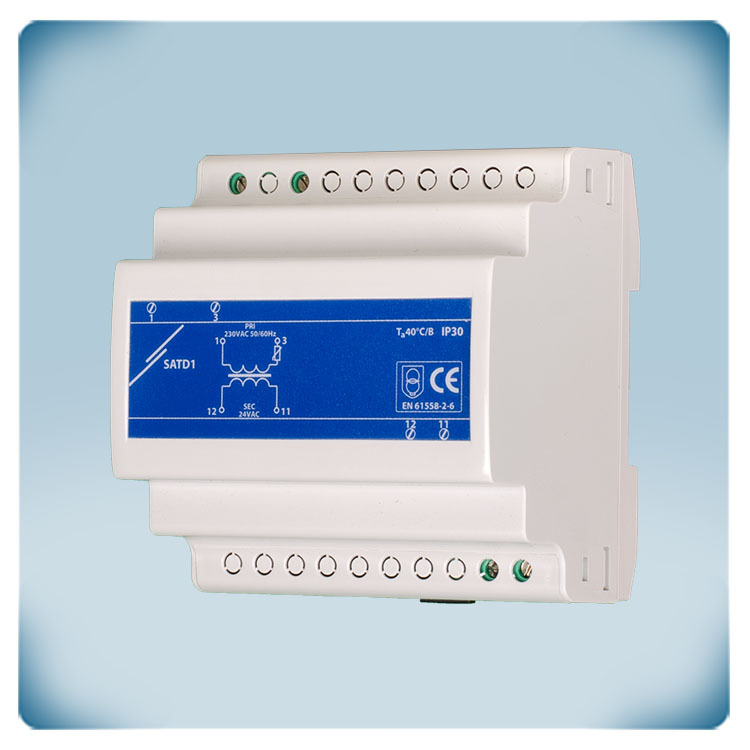

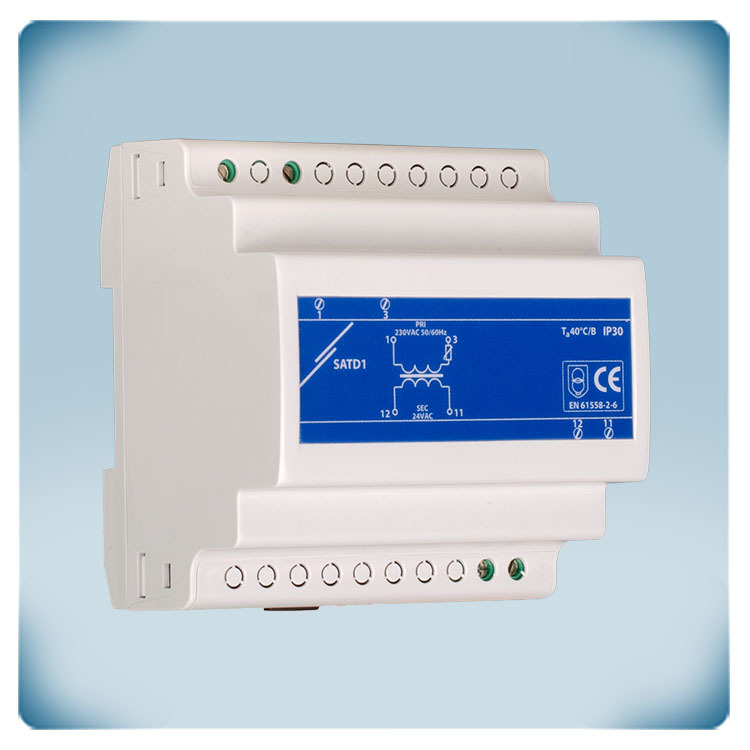

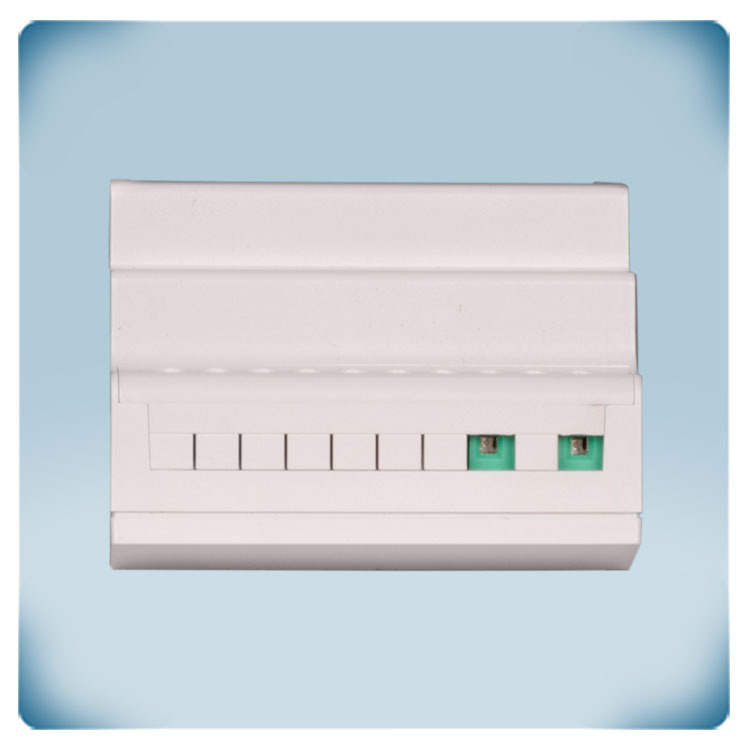

Sicherheitstransformator | DIN-Schiene | 230 VAC | 12 VAC | 63 VA
Produktbeschreibung
Ein galvanisch getrennter Transformator ist ein Gerät, das eine elektrische Isolierung zwischen zwei oder mehr Stromkreisen gewährleistet. Galvanisch getrennte Transformatoren haben eine zusätzliche Isolierschicht, die eine vollständige Trennung zwischen der Primär- und der Sekundärseite gewährleistet. Diese Isolierung bietet ein hohes Maß an Sicherheit und Schutz für die angeschlossenen Geräte, da sie die Übertragung von elektrischem Rauschen oder Spannungsspitzen verhindert.
Dieser einphasige Sicherheitstransformator bietet eine sichere elektrische Trennung zwischen der Primärspannung (Eingangsspannung) von 230 VAC / 47-63 Hz und der Sekundärspannung (Ausgangsspannung) von 12 VAC. Der eingebaute PTC in der Primärwicklung erkennt Überlastungen und Kurzschlüsse und schaltet den Transformator ab, um eine Überhitzung zu verhindern. Die Nennleistung des Transformators beträgt 63 VA (Volt-Ampere).
Transformatoren mit galvanischer Isolierung werden in vielen verschiedenen Branchen eingesetzt. Medizinische Geräte, industrielle Steuerungssysteme, Systeme für erneuerbare Energien und Audiogeräte sind nur einige der wichtigsten Anwendungen.
Das Gehäuse kann in einem Schaltschrank auf einer Standard-DIN-Schiene installiert werden. Der Transformator bietet Schutzart IP30 gegen Feuchtigkeit und Staub.
Dokumente
Zusätzliche Spezifikationen und Beschreibung
Die Serie SATD1 ist eine spezielle Reihe von kompakten einphasigen Sicherheitstransformatoren, die für die Montage auf einer DIN-Schiene T35 vorgesehen sind. Sie bietet eine sichere elektrische Isolierung zwischen dem Eingang und dem Ausgang eines Stromkreises. Diese Isolierung ist für die Gewährleistung der Sicherheit von entscheidender Bedeutung, insbesondere bei Anwendungen, bei denen die Benutzer vor Stromschlägen geschützt werden müssen. Die Transformatoren eignen sich für den Aufbau von Schutzkleinspannungskreisen (SELV und PELV).
Die SATD1-Serie eignet sich für Anwendungen, bei denen kompakte, auf DIN-Schienen montierte Sicherheitstransformatoren mit spezifischen Sicherheitsmerkmalen erforderlich sind. Sie dienen als transformatorische Stromversorgungsmodule, die an das 230-VAC Netz angeschlossen sind und eine Ausgangsspannung von 12 VAC ±5 % oder 24 VAC ±5 % an die angeschlossenen Geräte liefern.
Safety extra-low voltage (SELV) bezeichnet einen Spannungspegel, der unter normalen und Ein-Fehler-Bedingungen als sicher gilt. Das bedeutet, dass selbst bei einem Fehler im Stromkreis die Spannung innerhalb des sicheren Bereichs bleibt. Der spezifische Spannungsgrenzwert für SELV kann je nach Region und Norm variieren, liegt aber im Allgemeinen bei 30 V oder weniger.
Protective extra-low voltage (Protective Extra Low Voltage, PELV) ist eine weitere Sicherheitsbezeichnung für Stromkreise. Wie SELV arbeiten auch PELV-Stromkreise mit einer Spannung, die bei direktem Kontakt sicher ist. PELV lässt jedoch unter bestimmten Bedingungen eine etwas höhere Spannung als SELV zu. Entscheidend ist, dass die Spannung einen Wert nicht überschreiten darf, bei dem die Gefahr eines Stromschlags besteht.
Die Einhaltung dieser Sicherheitsnormen trägt zur Vermeidung von Stromschlägen bei und gewährleistet das Wohlbefinden von Personen, die mit elektrischen Anlagen zu tun haben.

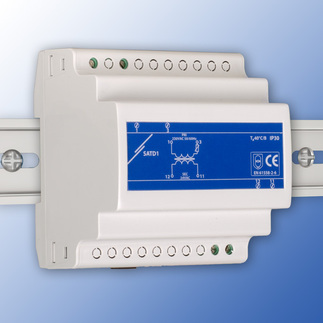

![DIN-Schiene Sicherheitstransformator](/de/dateien/artikel/bild/beschreibung/satd1-12-63/hutschienenmontage-sicherheitstransformator.jpg)
Die Primär- und Sekundärwicklungen sind galvanisch isoliert. Das bedeutet, dass die Sekundärspannung und das gespeiste Gerät vom Netz isoliert sind. Dies unterdrückt elektrisches Rauschen und schützt vor elektrischen Schlägen.
Die SATD1-Serie ist kurzschluss- und überlastsicher. Dieser Schutz wird durch einen eingebauten positiven Temperaturkoeffizienten (PTC) in der Primärwicklung realisiert. PTC-Bauteile sind Thermistoren, die auf Temperaturänderungen reagieren und einen Schutz gegen übermäßigen Strom und mögliche Schäden bieten. Eine der Eigenschaften eines PTC-Bauteils ist, dass es bei einem übermäßig hohen Stromfluss selbst Wärme erzeugt und einen hohen Widerstand aufweist. Wenn ein Motor überlastet wird oder die Drehung eines Motors gestoppt (blockiert) wird, fließt ein Überstrom durch den Motor. Dies kann zu einer thermischen Überbeanspruchung der Spule führen. Ein PTC-Gerät kann Motoren wirksam vor solchen Überströmen schützen. Im Falle einer übermäßigen Erwärmung aufgrund eines Kurzschlusses oder einer Überlast schaltet sich der integrierte PTC-Fühler selbst ab.
Eine spezielle Imprägnierschicht reduziert das elektrische Rauschen des Transformators.
Die SATD1-Serie ist für die Montage auf DIN-Schienen konzipiert, die in Industrie- und Schaltschrankanwendungen sehr häufig vorkommen. Die Montage auf DIN-Schienen vereinfacht die Installation und ermöglicht eine effiziente Organisation der elektrischen Komponenten in Schaltschränken.
Das Gehäuse des Geräts, das in unserer eigenen Fabrik hergestellt wird, ist für eine Schutzart von IP30 ausgelegt.

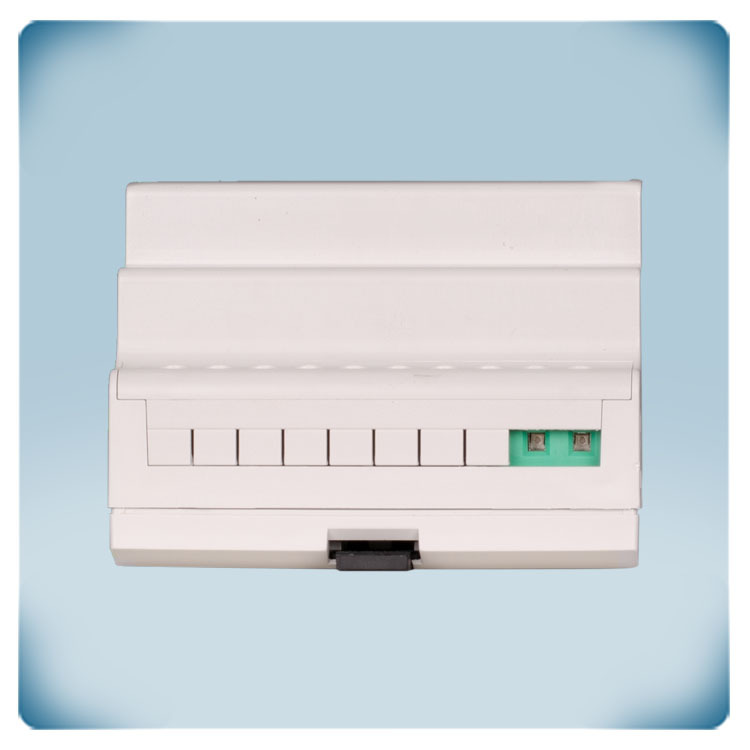

Um das Gehäuse zu montieren, muss lediglich der Verriegelungsclip an der Rückseite des Geräts eingeklickt werden - das ist alles, was Sie tun müssen. Dies entspricht der gängigen Praxis, elektrische Komponenten in einer standardisierten Weise zu organisieren und zu sichern, um Zuverlässigkeit und Wartungsfreundlichkeit in verschiedenen Umgebungen zu gewährleisten.
