SENSISTANT, Stromversorgung & Kabel für -F- oder -G-Produkten
Produktbeschreibung

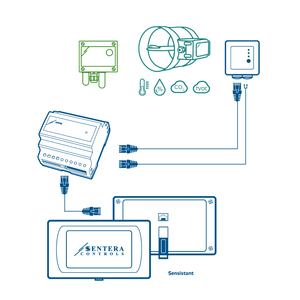

Das Set enthält das SENSISTANT Modbus Konfigurationsgerät, eine 24 VDC Stromversorgung und UTP Kabel für den Anschluss von Sentera Modbus Geräten mit 24 VDC (-F Version) oder 24 VDC 24 VAC (-G Version) auf Sensisstant und Stromversorgungsmodul.
Zusätzliche Spezifikationen und Beschreibung
Was ist in dem Set enthalten?
Das Sentera SENSISTANT-SET-F Konfigurationspaket enthält die folgenden Komponenten:
1. SENSISTANT Modbus Configurator: ein Gerät, das zur Einstellung und Überwachung der Parameter von Sentera HVAC-Sensoren und/oder -Reglern verwendet wird. Er ermöglicht die Einstellung verschiedener Parameter der Sensoren über das Kommunikationsprotokoll Modbus RTU (RS485).
2. 24-VDC Stromversorgungsmodul: Ein Modul, das für die 24-Volt Stromversorgung der Sentera HVAC Sensoren und/oder -Regler ausgelegt ist. Es stellt sicher, dass die Geräte mit der für einen ordnungsgemäßen Betrieb erforderlichen Spannung versorgt werden.
3. Kabel: Das Konfigurationsset enthält die erforderlichen Kabel für den Anschluss und die Konfiguration von Sentera HVAC Sensoren und/oder -Reglern, die über Klemmenleisten verfügen. Diese Kabel sind speziell für die Anschlussklemmen der Sensoren ausgelegt und erleichtern die Kommunikation zwischen den Sensoren und dem SENSISTANT Modbus-Konfigurator.
Sentera Produktausführungen
Sentera HVAC-Fühler/Regler mit physischen Ausgängen und Klemmenleisten als Anschlussmöglichkeit sind standardmäßig in verschiedenen Versionen/Modellen erhältlich, nämlich -F, -G oder -H. Der spezifische Zweck und die Fähigkeiten dieser Sensoren hängen von ihrer jeweiligen Version ab. Sie können Ihre Version anhand des letzten Buchstabens des Seriennamens Ihres Geräts ermitteln, d. h. - RSMFF-3 ist die Version -F der Serie RSMF -3 der multifunktionalen Raumsensoren, während RCMFH-3 die Version -H der Serie RCMF -3 der multifunktionalen intelligenten Raumsensoren (Regler) und DPS-G-2K0 -2 die Serie -G der Serie DPS der Differenzdrucksensoren ist.
Gemeinsames Merkmal der drei Produktversionen sind die Klemmleistenanschlüsse.
Wenn Sie sich fragen, was der Unterschied zwischen den oben genannten Produktversionen ist, klicken Sie auf diesen Link.
Warum sollten Sie sich für diese Konfigurationslösung entscheiden?
In erster Linie, weil sie bequem, kompakt und einfach ist. Außerdem ist das SENSISTANT-SET-F sofort nach dem Auspacken und vor Ort einsatzbereit. Sie brauchen weder einen Computer, um sich mit Ihren Geräten zu verbinden, noch andere komplizierte und zeitaufwändige Aktionen, um die Einstellungen zu verwalten, noch müssen Sie Software installieren oder Modbus-Konverter verwenden. Sie benötigen nicht einmal einen Internetzugang - schließen Sie einfach das Gerät an und stellen Sie seine Parameter mit diesem kompakten Tool und seinem Zubehör ein.
Wie funktioniert es?
Nachdem Sie SENSISTANT mit dem Sentera-Produkt verbunden haben, das Sie über Modbus RTU konfigurieren möchten, wird SENSITANT das Gerät automatisch erkennen, wenn Sie auf die Schaltfläche "Scannen" tippen. Sobald der Scanvorgang abgeschlossen ist, sollte der Name des angeschlossenen Sentera-Geräts auf dem Bildschirm Ihres SENSISTANT-Geräts erscheinen. Sie haben dann die Wahl, die Input- oder die Holdingregister zu öffnen.
Die Input Register sind "read-only", d.h. sie sind für Überwachungszwecke gedacht und zeigen den Status des Gerätes und die aktuell gemessenen HLK-Parameter an, während die Holding Register "read-and-write" sind, d.h. sie dienen zur Einstellung der Parameter des angeschlossenen Gerätes.
Die SENSISTANT-Software ist recht intuitiv, so dass die Konfiguration der Geräte äußerst einfach ist und keine Vorkenntnisse der Anwendung erfordert.
Der Modbus Register Map bietet einen vollständigen Überblick über alle Parameter des angeschlossenen Geräts. Sie kann von unserer Website heruntergeladen werden.
