Regler einphasig elektrische Heizelemente | Master PT500 Fühler

Artikelcode AH2C1-6 -500
GTIN 0.540.100.300.003.8
Intrastat nummer 90.25.19.00
Kategorie Regler für elektrische Heizelemente
Aktueller Bestand 4 Stück
Werksvorlaufzeit 4 Woche(n)

Produktbeschreibung

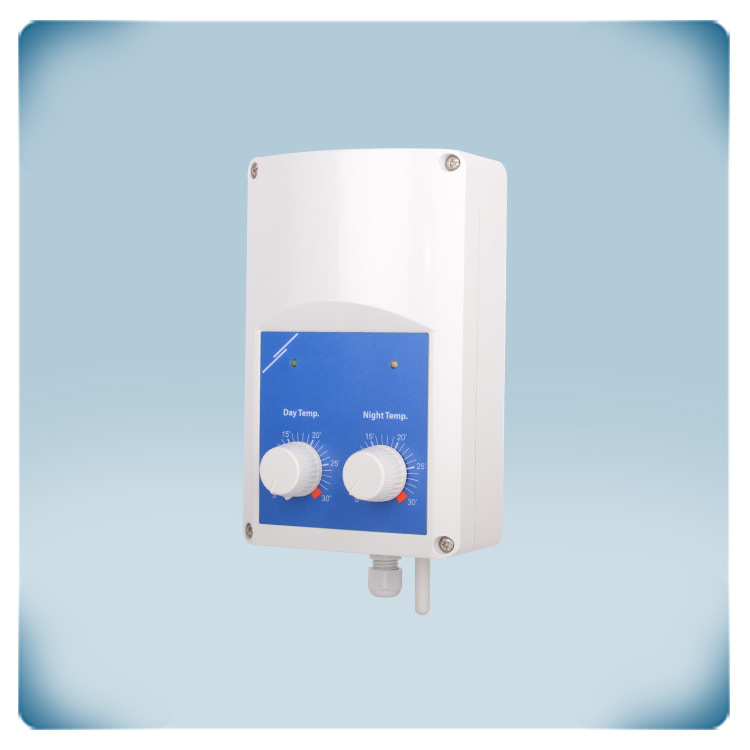

Dies ist ein elektrischer Heizelementregler, der sowohl einphasige 230 VAC- als auch zweiphasige 400 VAC-Systeme steuern kann.



Durch die zeitproportionale Steuerung mittels TRIAC-Technologie gewährleistet dieser Regler eine präzise Modulation der Heizelemente. Die Umgebungstemperatur wird über den integrierten PT500-Temperaturfühler überwacht, während die Tages- und Nachttemperaturen über zwei eingebaute Potentiometer eingestellt werden können.



Ein externes Potentiometer kann angeschlossen werden, um eine Ferneinstellung der Sollwerte zu ermöglichen. Der Regler verfügt über digitale Eingänge für die ON-OFF-Fernschaltung und den nahtlosen Übergang zwischen Tag- und Nachttemperatursollwerten.



Der Regler ist für eine maximale Widerstandslast von 3,2 kW bei einphasigen Konfigurationen und 6 kW bei zweiphasigen Systemen ausgelegt.

Zusätzliche Spezifikationen und Beschreibung

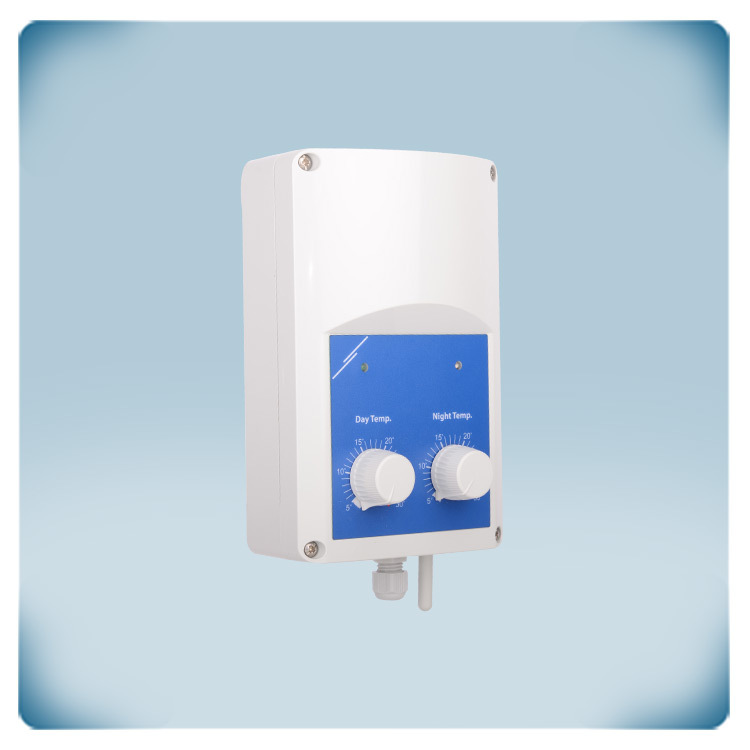

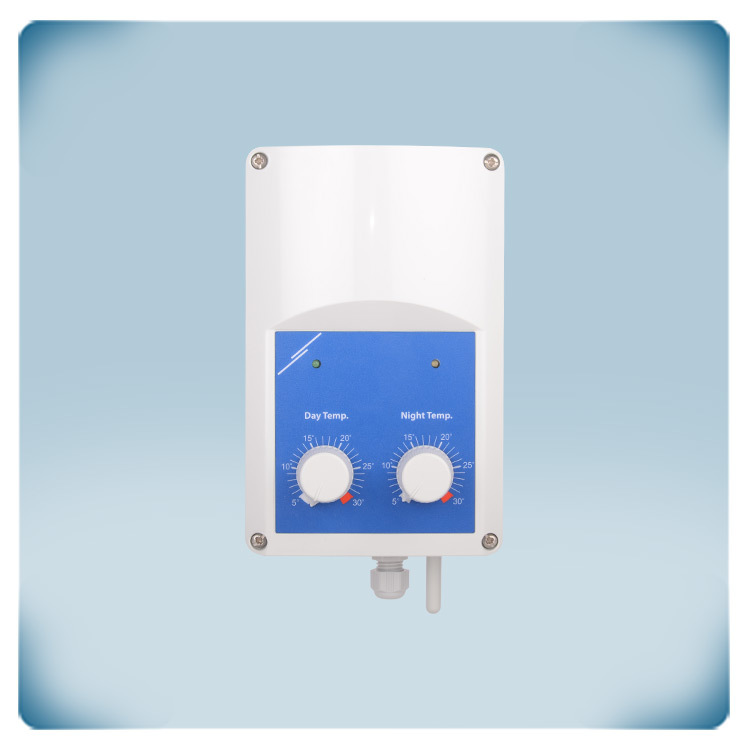

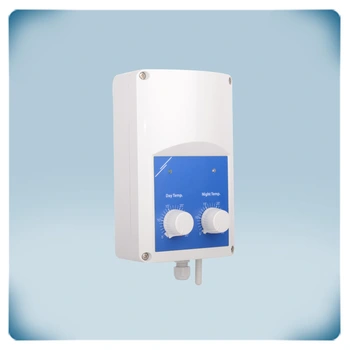

Elektroheizung mit Tag-Nacht-Regelung
Elektrische Heizelemente wandeln Strom in warme Luft um. Diese warme Luft kann zur Beheizung eines Raumes oder eines Gebäudes verwendet werden. Die Steuergeräte AH2C1-6 -500 verwenden eine zeitproportionale Steuerung (TRIAC-Technologie) zur Regelung des/der Heizelemente(s). Die gewünschte Tages- und Nachttemperatur kann über zwei Potentiometer auf der Frontabdeckung eingestellt werden. Über einen digitalen Eingang kann der Tag- oder Nachtbetrieb gewählt werden. Bei Bedarf kann ein externes Potentiometer verwendet werden, um den Temperatursollwert aus der Ferne einzustellen.

Eingebauter Temperaturfühler
Dieser Regler verfügt über einen eingebauten PT500-Temperaturfühler zur Messung der Umgebungstemperatur.

Zusätzliche Heizleistung
Es können elektrische Heizungen bis zu 3,2 kW (230 VAC) oder bis zu 6 kW (400 VAC) gesteuert werden. Falls erforderlich, kann eine zusätzliche Heizleistung über ein Erweiterungsmodul angeschlossen werden. Das Erweiterungs- oder Slavemodul kann über den Ausgang (0-10 V oder 0-20 mA) angeschlossen werden. Die zusätzlichen Heizungen werden synchron gesteuert.

Modbus oder manuell gesteuert Drehzahlregler mit Heizungsmodul

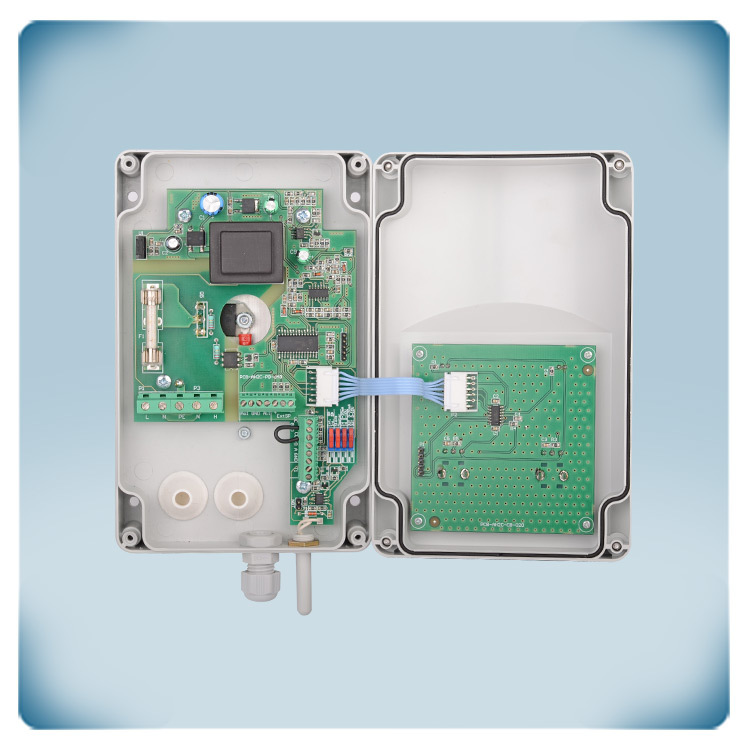

AH2C1-6 -500 kann sowohl als Master- als auch als Slave-Gerät arbeiten. Master- und Slave-Modus werden über das Modbus-Holding Register 13 oder - falls Sie eine manuelle Steuerung bevorzugen - über die DIP-Schalter ausgewählt.

Im Mastermodus bietet er zusätzliche Steuerungsmöglichkeiten, nämlich:
Remote ON/OFF: Sie können einen externen Schalter anschließen, um die Steuerung aus der Ferne ein- und auszuschalten.
Externer Timer / Uhr: Neben den beiden integrierten Tag- und Nachtpotentiometern für die Sollwertvorgabe bietet das AH2C1-6 -500 die Möglichkeit, einen externen Timer oder eine Uhr anzuschließen, um zwischen den Tag- und Nachtpotentiometern umzuschalten (das eine zu deaktivieren und das andere zu aktivieren).
Externes Potentiometer: Neben den beiden integrierten Tag- und Nachtpotentiometern für die Sollwertvorgabe verfügt das AH2C1 über eine Option zum Anschluss eines externen Potentiometers für die Sollwertvorgabe aus der Ferne (5-30 °C) für den Fall, dass das AH2C1-6 -500 in einem Raum montiert ist und Sie es von einem anderen Raum aus steuern müssen.
Analoger Ausgang: Der Analogausgang wiederholt den PWM-Ausgang des Heizgeräts, d. h. 70 % PWM-Ausgang wird in ein analoges Ausgangssignal von 7 VDC umgewandelt, 80 % PWM wird in ein analoges Ausgangssignal von 8 VDC umgewandelt, usw. Es kann zur Steuerung eines Lüfters oder eines Slave-Geräts verwendet werden, um die Ausgangsleistung zu erhöhen.

Im Slave-Modus wird der integrierte PT500-Temperaturfühler überflüssig und das AH2C1-6 -500 bietet noch zwei zusätzliche Optionen:
Remote ON / OFF: Sie können einen externen Schalter anschließen, um die Steuerung aus der Ferne ein- und auszuschalten.
Analogeingang: Der PWM-Ausgang der Heizung folgt dem analogen Eingangssignal.

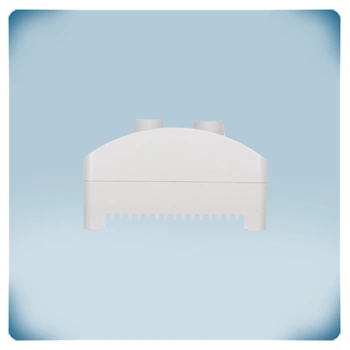

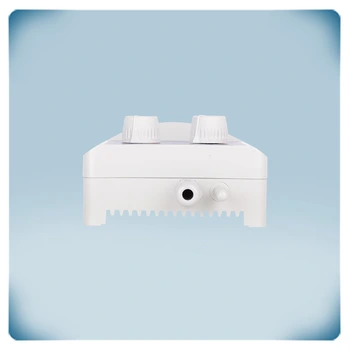

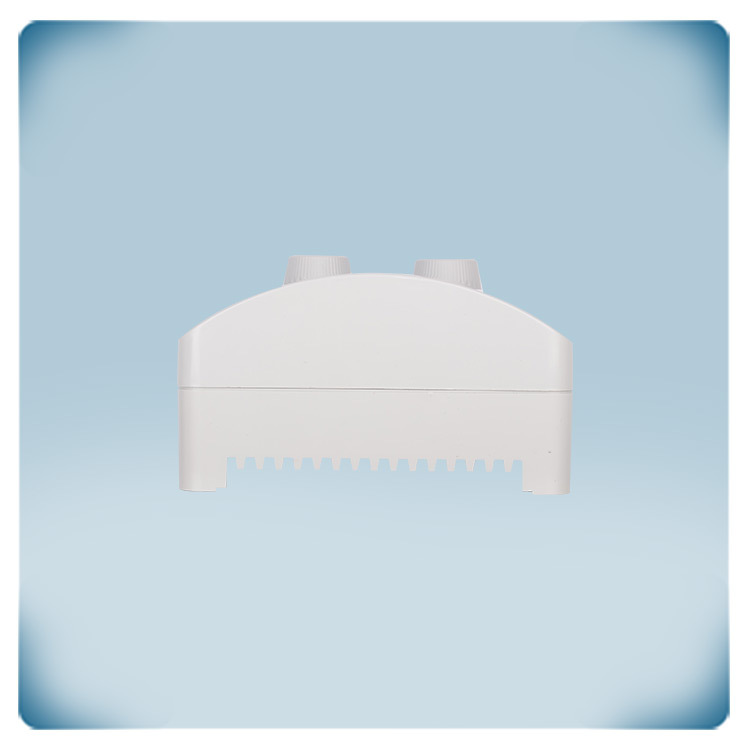

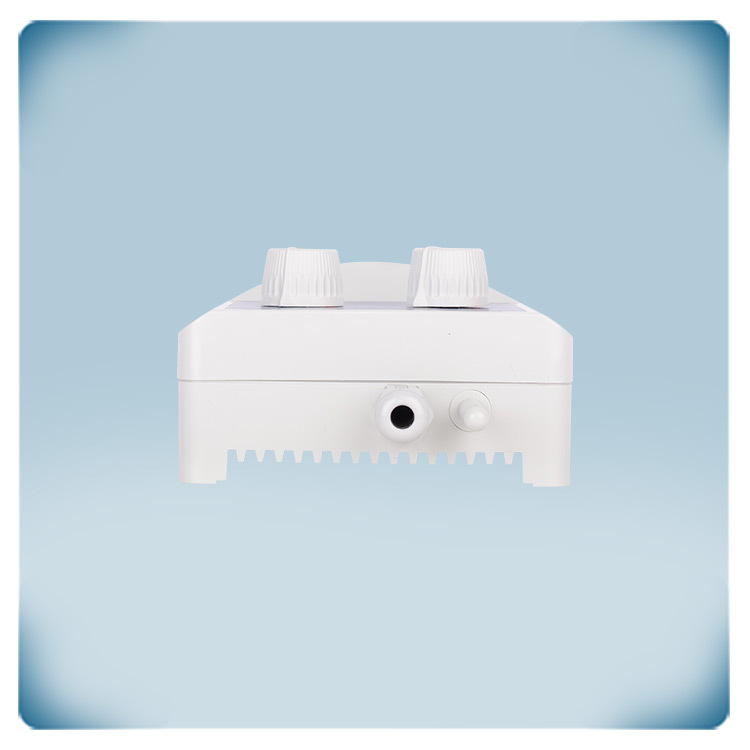

Solides Gehäuse
Das Gehäuse des Reglers wird in unserem eigenen Werk aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist schwer entflammbar, extrem robust und bietet einen guten Schutz gegen Stöße. Es verfügt über einen IP54-Schutz gegen das Eindringen von Feuchtigkeit und Schmutz.
