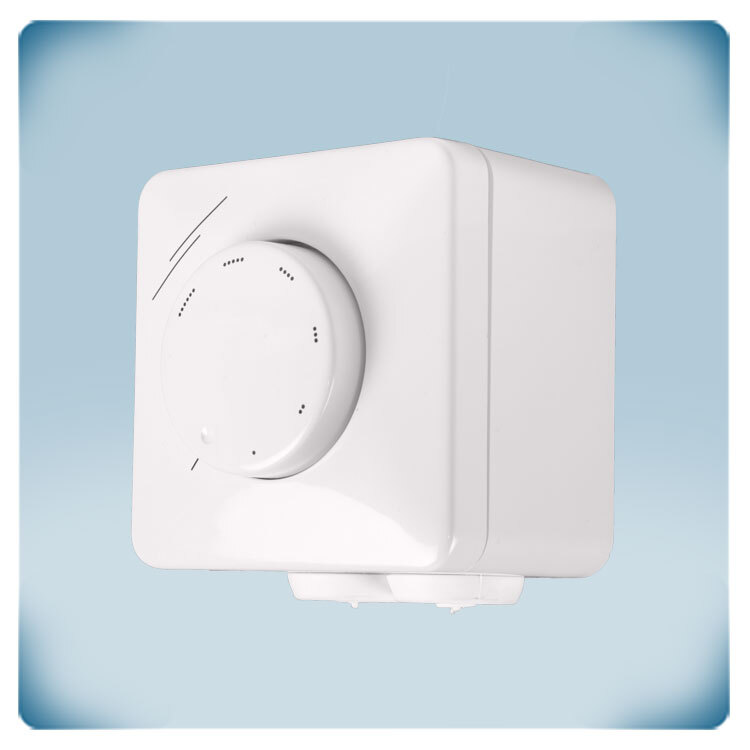

.webp "Drehzahl Potentiometer AC DC 24 V mit Nullstellung")

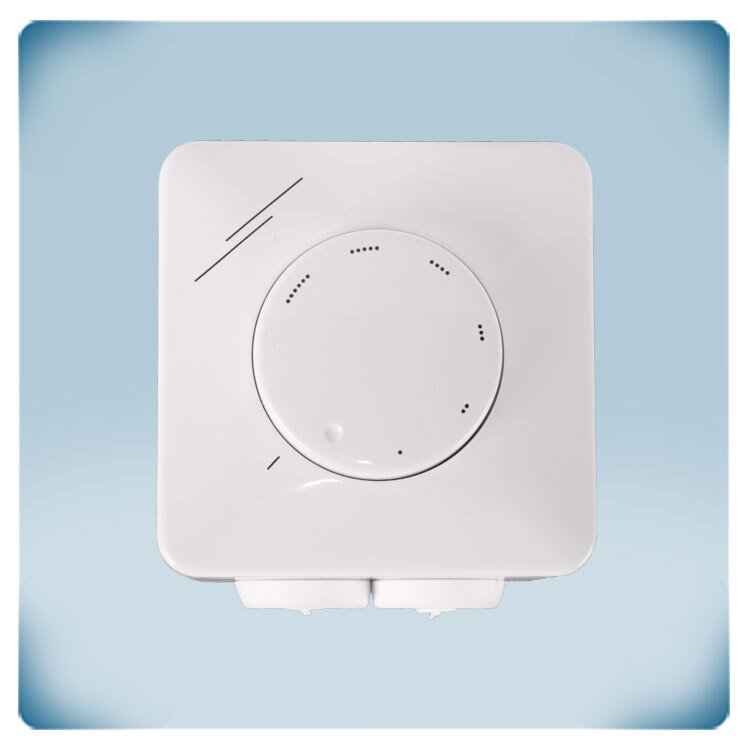

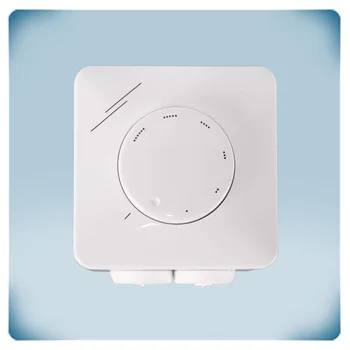

.webp "Potentiometer mit AUS-Stellung 24 V")

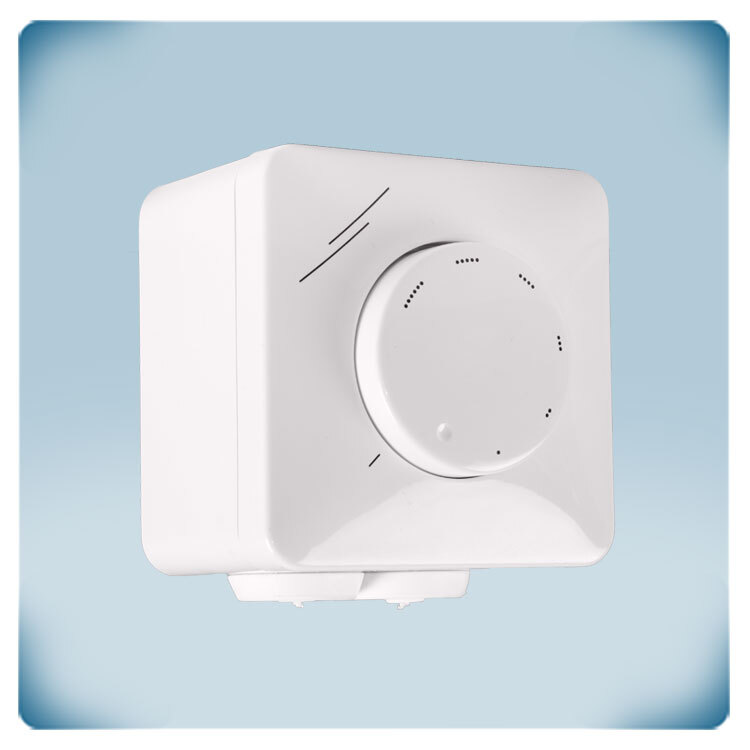

.webp "Potentiometer mit Min. und Max. Einstellung 15-24 VAC 18-34 VDC")

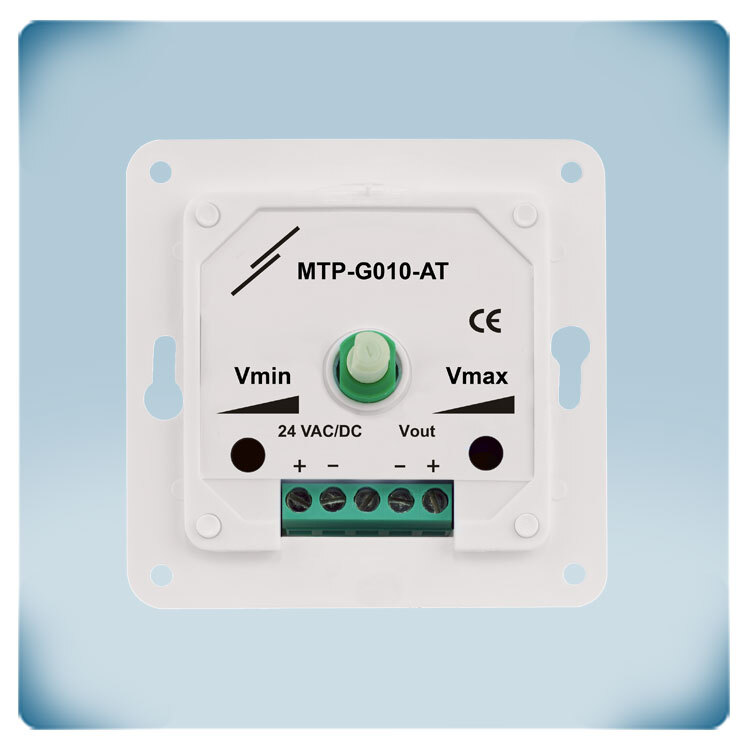

.webp "Drehzahl-Potentiometer 24 V")

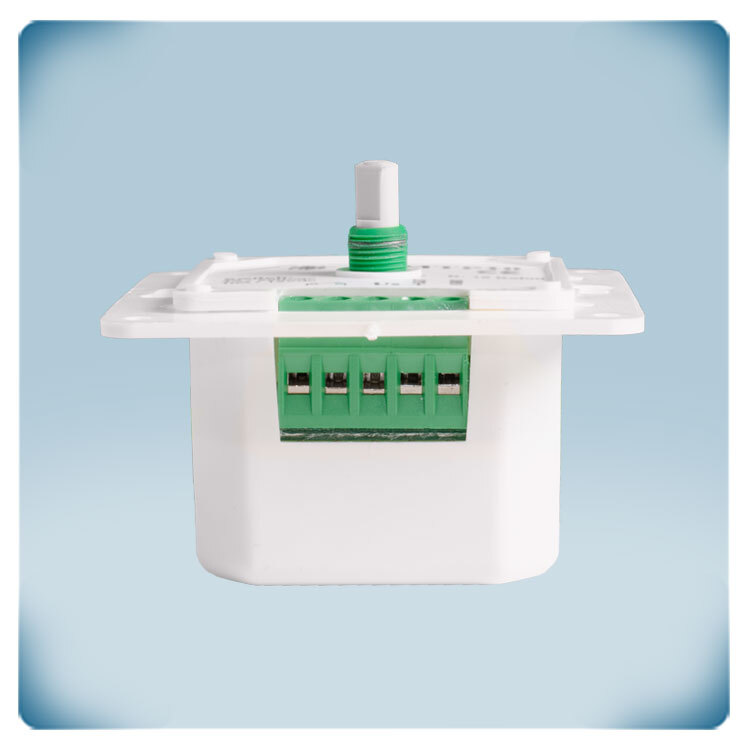

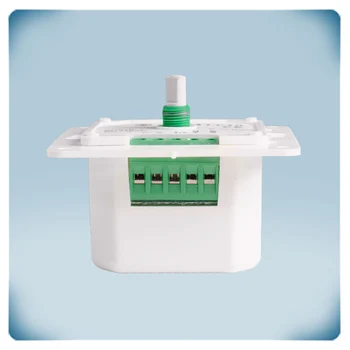

.webp "Potentiometer mit Nullstellung 24 VAC VDC")
CE Komformität Erklärung
Poti 0-10V mit Aus-Stellung - 24V Versorgung
Produktbeschreibung
Das Potentiometer MTP-G010-AT mit AUS-Stellung kann direkt EC-Ventilatoren oder Klappenstellantriebe regeln. Es kann auch Drehzahlregler für Wechselstromventilatoren oder Frequenzumrichter fernbedient steuern. Es benötigt eine Versorgungsspannung von 18-34 VDC oder 15-24 VAC und liefert ein stufenloses Ausgangssignal 0-10V, das über einen Drehknopf mit Off-Position eingestellt werden kann. Der Ausgangsbereich ist über zwei interne Trimmer zwischen Vmin (0-7 VDC) und Vmax (3-10 VDC) einstellbar. Das spritzwassergeschützte Gehäuse eignet sich sowohl für die Unterputz- (IP44) als auch für die Aufputzmontage (IP54).
Zusätzliche Spezifikationen und Beschreibung
Was macht ein Potentiometer?
Je nachdem, ob Sie den Drehknopf eines Potentiometers im oder gegen den Uhrzeigersinn drehen, wird das von ihm abgegebene 0-10 V Führungssignal größer oder kleiner.
Dieses Führungssignal kann direkt zur Steuerung von EC-Ventilatoren oder Klappenstellantrieben verwendet werden. Es kann auch Drehzahlregler für Wechselstromventilatoren (EVS- oder MVS-Serie) oder Frequenzumrichter (FI-E-Serie) fernsteuern. Das Potentiometer kann dann z.B in einem Büro eingebaut werden, während sich der Drehzahlregler in einem technischen Raum oder Schaltschrank befindet.
Dieses Führungssignal kann direkt zur Steuerung von EC-Ventilatoren oder Klappenstellantrieben verwendet werden. Es kann auch Drehzahlregler für Wechselstromventilatoren (EVS- oder MVS-Serie) oder Frequenzumrichter (FI-E-Serie) fernsteuern. Das Potentiometer kann dann z.B in einem Büro eingebaut werden, während sich der Drehzahlregler in einem technischen Raum oder Schaltschrank befindet.

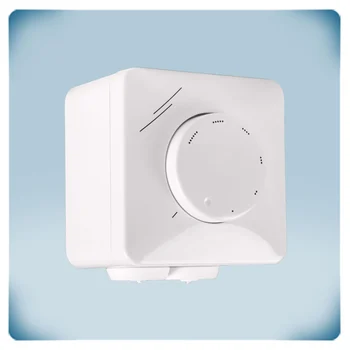

Das Potentiometer ist geeignet für Unterputz-oder Aufputzmontage und hat IP44 bzw. IP54
Warum 24 VDC Versorgung?
24 VDC oder 24 VAC sind übliche Versorgungsspannungen in der HLK-Branche. Sollten Sie nur 230V Versorgungsspannung zur Verfügung haben bieten wir Ihnen Spannungswandler 230 V auf 24 V an.
Einstellbarer Mindest- und Höchstwert

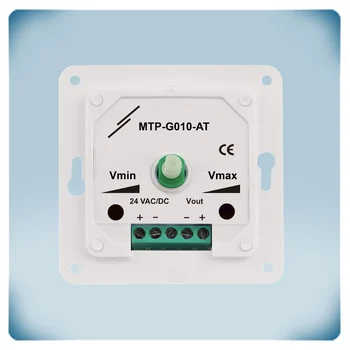

Manchmal ist es wünschenswert, die Mindest- und Höchstwert des Führungssignal zu begrenzen. Einige EC-Motoren oder Klappenstellantriebe können keine zu niedrigen Führungssignale verarbeiten. Der Minimalwert des MTP-G-Steuersignals kann über einen eingebauten Trimmer eingestellt werden. Andererseits ist ein Ventilator manchmal überdimensioniert. In diesem Fall kann der Maximalwert des Führungssignals über den Maximaltrimmer reduziert werden. Dadurch wird die maximale Drehzahl begrenzt.
Zwischen welchen Werten kann ich die Ausgangsspannung einstellen?
Der Minimalwert des Führungssignals kann zwischen 0 und 7 VDC eingestellt werden. Der Maximalwert des Führungssignals kann zwischen 3 und 10 VDC eingestellt werden.
Prüfen Sie immer, dass die eingestellten Grenzwerte zu einem Führungssignal führen, das den Spezifikationen des angeschlossenen Geräts entspricht.
Wenn z. B. die Versorgungsspannung 15 VDC ist und der Höchstwert auf 100 % eingestellt ist, muss das angeschlossene Gerät ein Führungssignal bis zu 15 VDC verarbeiten können.

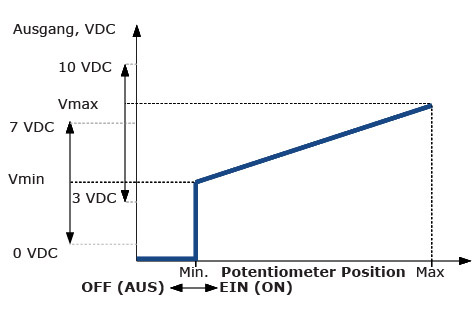

AUS-Stellung
Wenn der Drehknopf ganz nach links gedreht ist, gibt es überhaupt kein Ausgangssignal. Der angetriebene Motor läuft also nicht.
Sobald der Drehknopf im Uhrzeigersinn gedreht wird und aus der AUS-Stellung herausklickt, ist das Ausgangssignal gleich der minimalen Spannung, die mit dem Trimmer Vmin eingestellt wurde. Der angeschlossene Motor startet dann mit der gewünschten Mindestdrehzahl. Umgekehrt bedeutet dies, dass der Motor abschaltet, sobald das Potentiometer unter die Mindestdrehzahl gedreht wird.
Sobald der Drehknopf im Uhrzeigersinn gedreht wird und aus der AUS-Stellung herausklickt, ist das Ausgangssignal gleich der minimalen Spannung, die mit dem Trimmer Vmin eingestellt wurde. Der angeschlossene Motor startet dann mit der gewünschten Mindestdrehzahl. Umgekehrt bedeutet dies, dass der Motor abschaltet, sobald das Potentiometer unter die Mindestdrehzahl gedreht wird.
