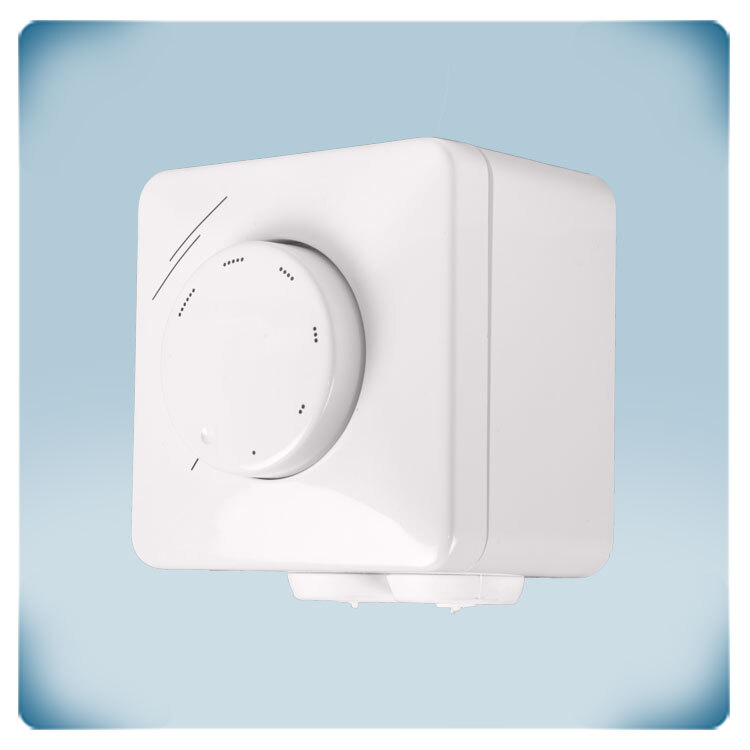

.webp "Drehzahl Potentiometer 3-15 VDC potentialfreier Kontakt")

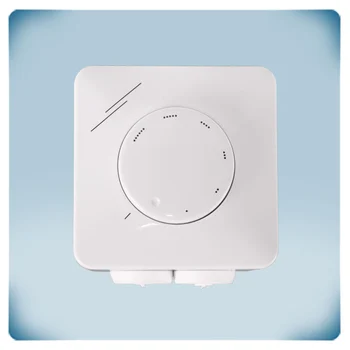

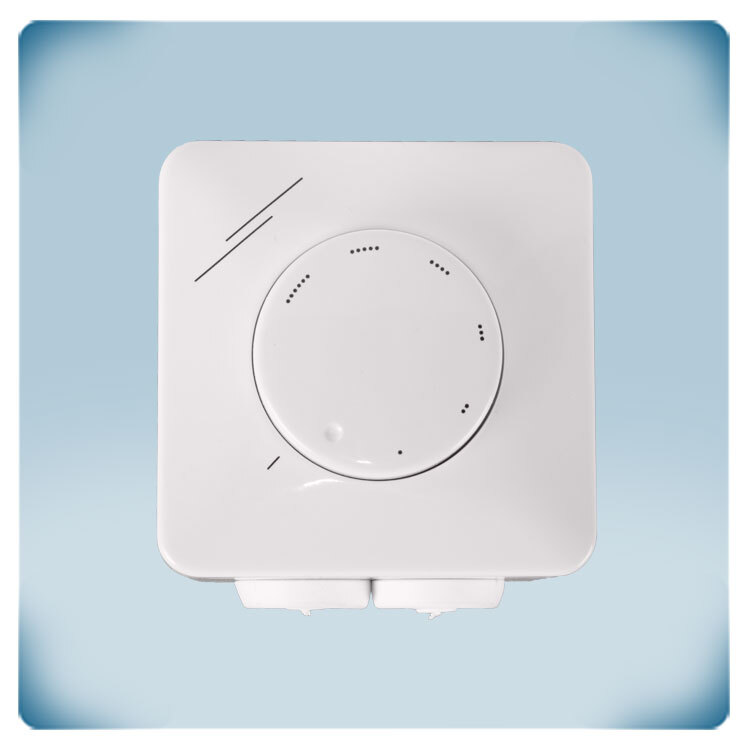

.webp "Potentiometer ohne AUS-Stellung 3-15 VDC potentialfreier Kontakt")

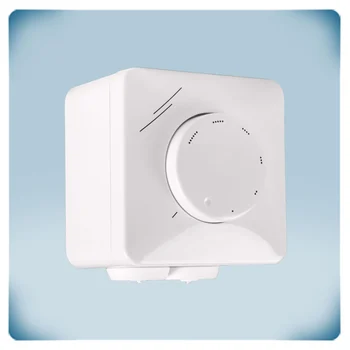

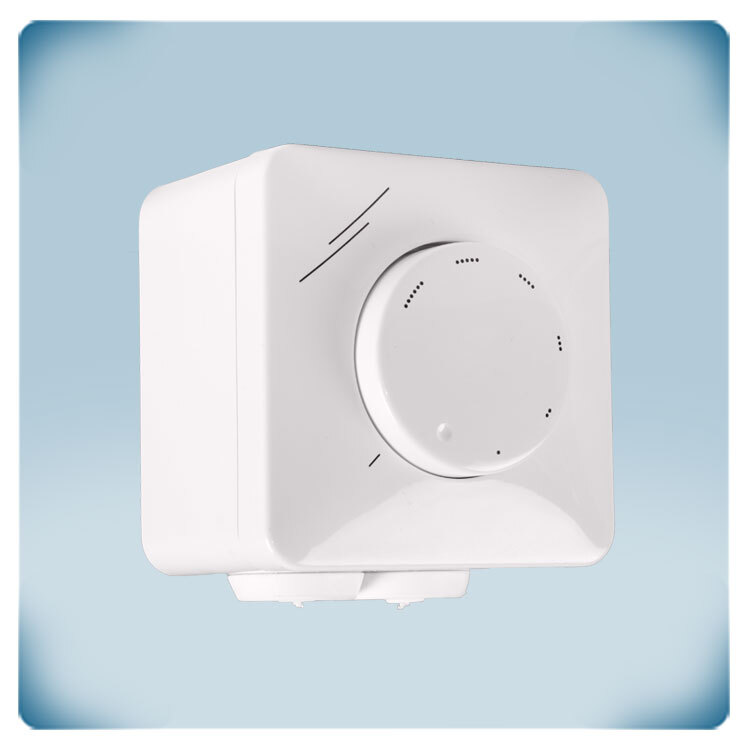

.webp "Potentiometer mit Min. und Max. Einstellung 3-15 VDC")

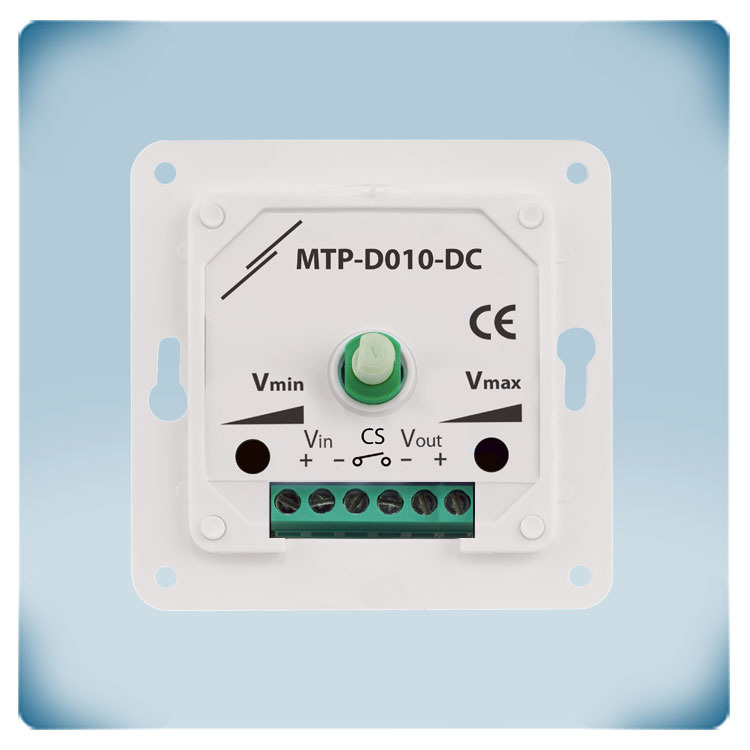

.webp "Drehzahl-Potentiometer Kleinspannung 3-15 VDC potentialfreier Kontakt")

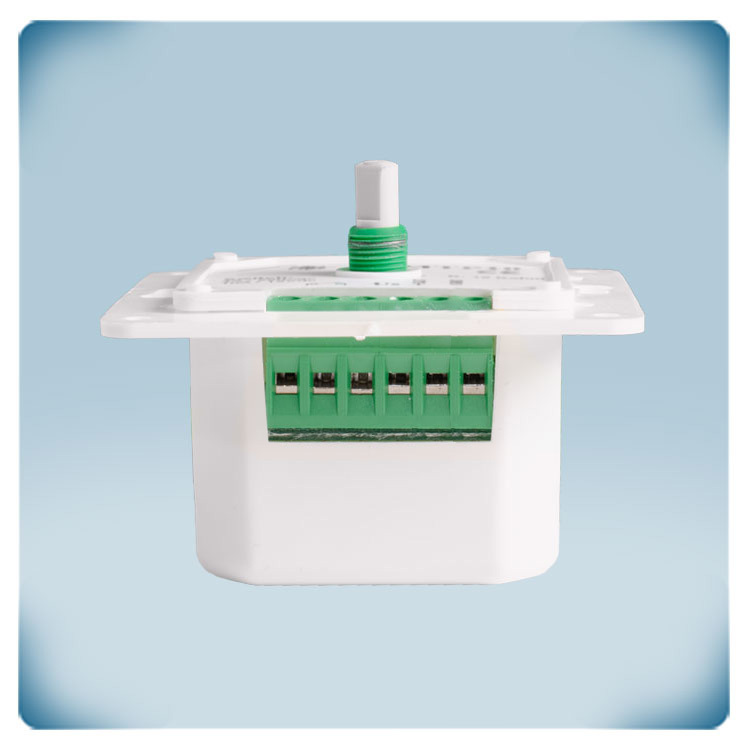

.webp "Potentiometer ohne Nullstellung 3-15 VDC potentialfreier Kontakt")
CE Komformität Erklärung
Potentiometer mit potentialfreiem Kontakt 3-15 VDC
Produktbeschreibung
Das Potentiometer MTP-D010-DC steuert EC-Ventilatoren oder Klappenstellantriebe. Es kann auch Drehzahlregler für Wechselstrommotoren oder Frequenzumrichter fernbedienen. Es benötigt eine Versorgungsspannung von 3-15 VDC und liefert ein stufenloses Ausgangssignal. Dieser Drehknopf hat keine AUS-Position. Dieses Potentiometer verfügt über einen zusätzlichen potentialfreien Kontakt. Damit können Sie externe Geräte ein- oder ausschalten. Das Schalten dieses potenzialfreien Kontakts erfolgt wenn der Drehknopf aus der ganz linken Position geklickt wird. Wenn der Drehknopf ganz gegen den Uhrzeigersinn gedreht ist, ist das Führungssignal auf dem Minimalwert. Die Mindestgrenze und Höchstgrenze sind über zwei Trimmer einstellbar: Vmin (10-70 %) und Vmax (30-100 %). Das spritzwassergeschützte Gehäuse ermöglicht eine Unterputz- (IP44) oder Aufputzmontage (IP54).
Zusätzliche Spezifikationen und Beschreibung
Was macht ein Potentiometer?
Je nachdem, ob Sie den Drehknopf eines Potentiometers im oder gegen den Uhrzeigersinn drehen, wird das von ihm abgegebene 0-10 V Führungssignal größer oder kleiner.
Dieses Führungssignal kann direkt zur Steuerung von EC-Ventilatoren oder Klappenstellantrieben verwendet werden. Es kann auch Drehzahlregler für Wechselstromventilatoren (EVS- oder MVS-Serie) oder Frequenzumrichter (FI-E-Serie) fernsteuern. Das Potentiometer kann dann z.B in einem Büro eingebaut werden, während sich der Drehzahlregler in einem technischen Raum oder Schaltschrank befindet.
Das Potentiometer ist geeignet für Unterputz-oder Aufputzmontage und hat IP44 bzw. IP54
Je nachdem, ob Sie den Drehknopf eines Potentiometers im oder gegen den Uhrzeigersinn drehen, wird das von ihm abgegebene 0-10 V Führungssignal größer oder kleiner.
Dieses Führungssignal kann direkt zur Steuerung von EC-Ventilatoren oder Klappenstellantrieben verwendet werden. Es kann auch Drehzahlregler für Wechselstromventilatoren (EVS- oder MVS-Serie) oder Frequenzumrichter (FI-E-Serie) fernsteuern. Das Potentiometer kann dann z.B in einem Büro eingebaut werden, während sich der Drehzahlregler in einem technischen Raum oder Schaltschrank befindet.
Das Potentiometer ist geeignet für Unterputz-oder Aufputzmontage und hat IP44 bzw. IP54
Einstellbarer Mindest- und Höchstwert
Manchmal ist es wünschenswert, die Mindest- und Höchstwert des Führungssignal zu begrenzen. Einige EC-Motoren oder Klappenstellantriebe können keine zu niedrigen Führungssignale verarbeiten. Der Minimalwert des MTP-D-Steuersignals kann über einen eingebauten Trimmer eingestellt werden. Andererseits ist ein Ventilator manchmal überdimensioniert. In diesem Fall kann der Maximalwert des Führungssignals über den Maximaltrimmer reduziert werden. Dadurch wird die maximale Drehzahl begrenzt.
Manchmal ist es wünschenswert, die Mindest- und Höchstwert des Führungssignal zu begrenzen. Einige EC-Motoren oder Klappenstellantriebe können keine zu niedrigen Führungssignale verarbeiten. Der Minimalwert des MTP-D-Steuersignals kann über einen eingebauten Trimmer eingestellt werden. Andererseits ist ein Ventilator manchmal überdimensioniert. In diesem Fall kann der Maximalwert des Führungssignals über den Maximaltrimmer reduziert werden. Dadurch wird die maximale Drehzahl begrenzt.
Zwischen welchen Werten kann ich die Ausgangsspannung einstellen?
Dies ist abhängig von der MTP-D-Versorgungsspannung. Die Versorgungsspannung muss im Bereich von 3 - 15 VDC liegen. Der Minimalwert kann dann zwischen 10 und 70 % der Versorgungsspannung eingestellt werden. Der Maximalwert kann zwischen 30 und 100 % der Versorgungsspannung eingestellt werden
Prüfen Sie immer, dass die eingestellten Grenzwerte zu einem Führungssignal führen, das den Spezifikationen des angeschlossenen Geräts entspricht.
Wenn z. B. die Versorgungsspannung 15 VDC ist und der Höchstwert auf 100 % eingestellt ist, muss das angeschlossene Gerät ein Führungssignal bis zu 15 VDC verarbeiten können.
Dies ist abhängig von der MTP-D-Versorgungsspannung. Die Versorgungsspannung muss im Bereich von 3 - 15 VDC liegen. Der Minimalwert kann dann zwischen 10 und 70 % der Versorgungsspannung eingestellt werden. Der Maximalwert kann zwischen 30 und 100 % der Versorgungsspannung eingestellt werden
Prüfen Sie immer, dass die eingestellten Grenzwerte zu einem Führungssignal führen, das den Spezifikationen des angeschlossenen Geräts entspricht.
Wenn z. B. die Versorgungsspannung 15 VDC ist und der Höchstwert auf 100 % eingestellt ist, muss das angeschlossene Gerät ein Führungssignal bis zu 15 VDC verarbeiten können.
Ohne AUS-Stellung
In manchen Fällen ist es technisch oder gesetzlich erforderlich, unter allen Umständen eine Mindestluftzufuhr zu gewährleisten. Da dieses Potentiometer keine AUS-Stellung hat, wird das Führungssignal niemals 0 V erreichen. Selbst wenn sich der Drehknopf in der Minimalstellung befindet (gegen den Uhrzeigersinn gedreht), wird das Führungssignal auf dem Minimalwert liegen. Dieser Minimalwert kann über den eingebauten Trimmer eingestellt werden.
In manchen Fällen ist es technisch oder gesetzlich erforderlich, unter allen Umständen eine Mindestluftzufuhr zu gewährleisten. Da dieses Potentiometer keine AUS-Stellung hat, wird das Führungssignal niemals 0 V erreichen. Selbst wenn sich der Drehknopf in der Minimalstellung befindet (gegen den Uhrzeigersinn gedreht), wird das Führungssignal auf dem Minimalwert liegen. Dieser Minimalwert kann über den eingebauten Trimmer eingestellt werden.
Ausgang mit potentialfreiem Kontakt
Der potentialfreie Kontaktausgang kann zur Steuerung eines externen Geräts verwendet werden. Wenn sich der Drehknopf in der Minimalposition befindet, ist der Kontaktausgang offen. Wenn der Drehknopf im Uhrzeigersinn gedreht wird, wird der Kontakt sofort geschlossen.
Der potentialfreie Kontaktausgang kann zur Steuerung eines externen Geräts verwendet werden. Wenn sich der Drehknopf in der Minimalposition befindet, ist der Kontaktausgang offen. Wenn der Drehknopf im Uhrzeigersinn gedreht wird, wird der Kontakt sofort geschlossen.
