Potentiometer für EC Ventilator mit 0-10 VDC Ausgangssignal
Produktbeschreibung

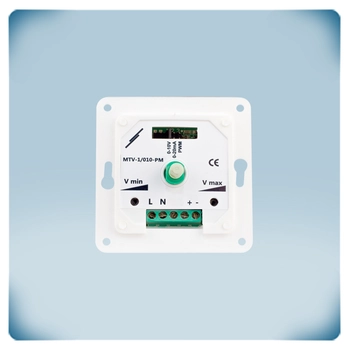

Das Poti MTV-1-010-PM kann zur manuellen Steuerung von EC-Ventilatoren, Drehzahlreglern für Wechselstromventilatoren oder Klappenstellantrieben verwendet werden. Es benötigt eine Versorgungsspannung von 230 VAC und liefert ein stufenloses variables Ausgangssignal, das über einen Drehknopf mit Off-Position eingestellt werden kann. Über einen Dip-Schalter können folgende Ausgangstypen gewählt werden: 1-10 VDC / 2-20 mA / 10-100 % PWM. In Off-Position ist der Ausgang 0 VDC / 0 mA / 0% PWM. Der Ausgabebereich ist über zwei interne Trimmer zwischen Vmin (10-70 %) und Vmax (30-100 %) einstellbar. Sein spritzwassergeschütztes Gehäuse ist sowohl für Unterputz- (IP44) als auch für Aufputzmontage (IP54) geeignet.
Zusätzliche Spezifikationen und Beschreibung
Wie kann die Drehzahl eines EC Ventilators geregelt werden?
Mit dem Potentiometer MTV-1-010-PM kann die Drehzahl eines EC Ventilators eingestellt werden. Der EC Ventilator verfügt über einen 0-10 VDC Analogeingang. Mittels diesem Eingang kann die Drehzahl stufenlos über dem Potentiometer eingestellt werden.
Können auch andere Geräte über ein 0-10 VDC Signal geregelt werden?
Auch zum Beispiel Drehzahlregler für Wechselstromventilatoren und Klappenstellantriebe mit einem 0-10V Analogeingang können über ein Potentiometer die Geschwindigkeit von Ventilatoren regeln.
Das Potentiometer ist geeignet für alle Anwendungen in denen ein 0-10 VDC Führungssignal benötigt wird.
Einstellbare minimale und maximale Drehzahl
Einige EC-Motoren können keine zu kleinen Führungssignale verarbeiten. Manchmal ist ein Ventilator überdimensioniert oder zu stark. Keine Sorge, die Ober- und Untergrenze des Ausgangs dieses Potentiometers kann mit Trimmern eingestellt werden. Der minimale und maximale Ausgangswert kann mit den Trimmern eingestellt werden.
Einfach anzuschliessen!
Das Potentiometer braucht eine Versorgungsspannung von 230 VAC.
Das Gerät kann sowohl für Unterputzmontage als Aufputzmontage benutzt werden.
