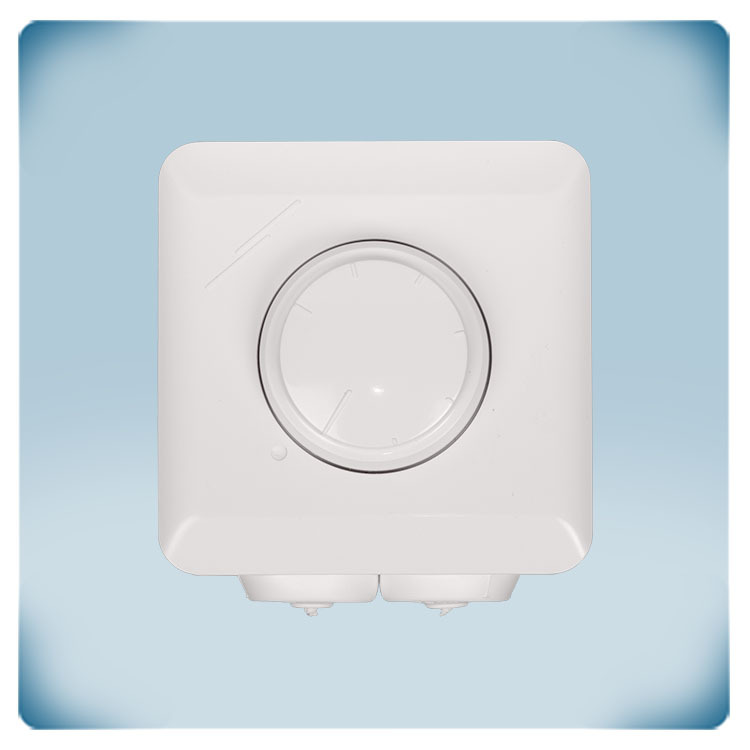

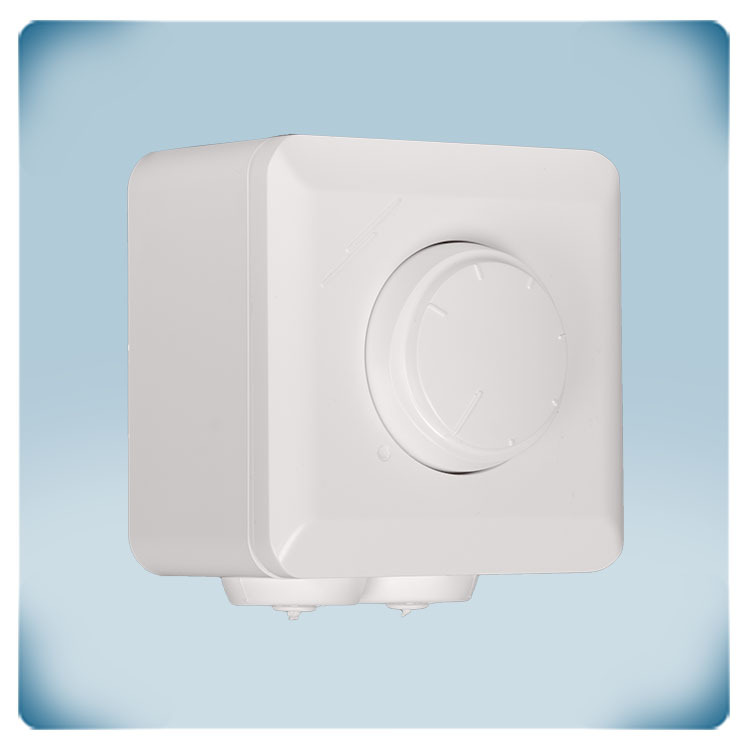

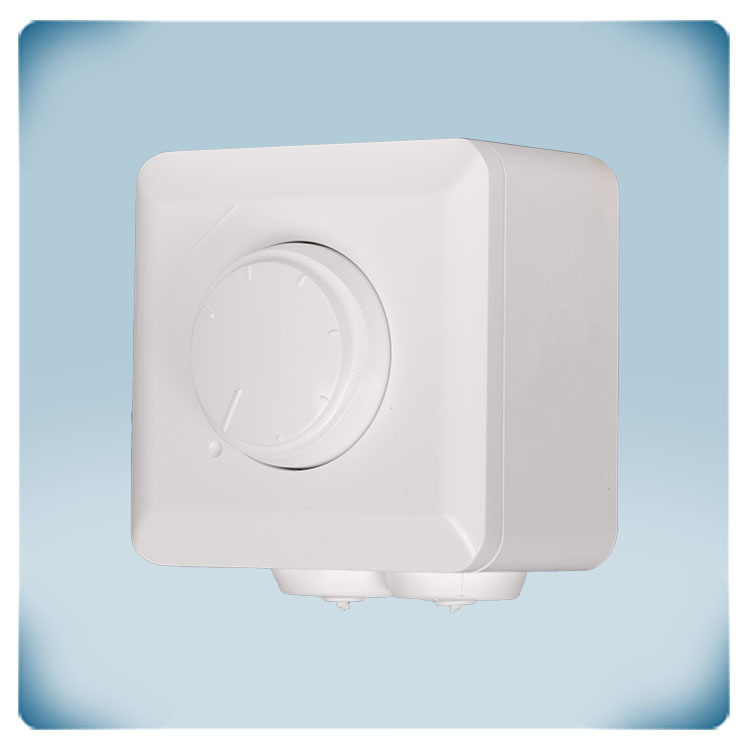

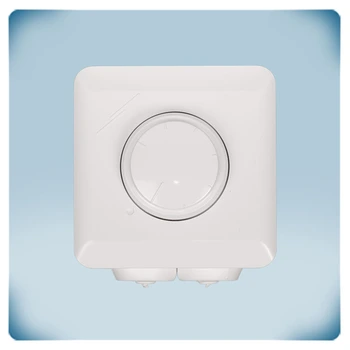

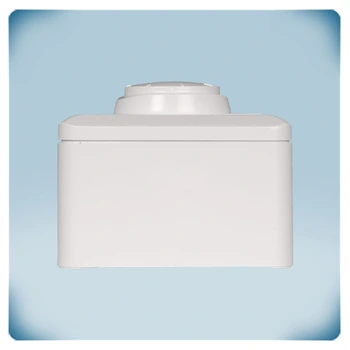

Potentiometer EC Ventilator | AUS Stellung | 5-24 VDC Versorgung
Produktbeschreibung
Wir stellen das SDP-E0US-AT vor, Ihre Lösung für die Präzisionsregelung in Lüftungsanlagen. Dieses mit fortschrittlichen Funktionen ausgestattete Potentiometer ermöglicht die Steuerung von EC-Ventilatoren, Klappenantrieben, Drehzahlreglern für AC-Ventilatoren oder Frequenzumrichtern. Mit einem Versorgungsspannungsbereich von 5 - 24 VDC passt es sich nahtlos an verschiedene Situationen an.
Die Steuerung erfolgt über ein stufenlos regelbares Ausgangssignal, das manuell über den Drehknopf eingestellt wird. Dank seiner OFF-Stellung genügt eine einfache Drehung gegen den Uhrzeigersinn, um das Fürhungssignal abzuschalten. Die Feinabstimmung Ihres Systems erfolgt über zwei Präzisionstrimmer, mit denen Sie den oberen und unteren Pegel im Bereich von 0 bis 100 % der Versorgungsspannung einstellen können. Mit dieser einzigartigen Funktion können Sie den Regelausgang invertieren und so flexibel von Minimum auf Maximum oder umgekehrt umschalten.

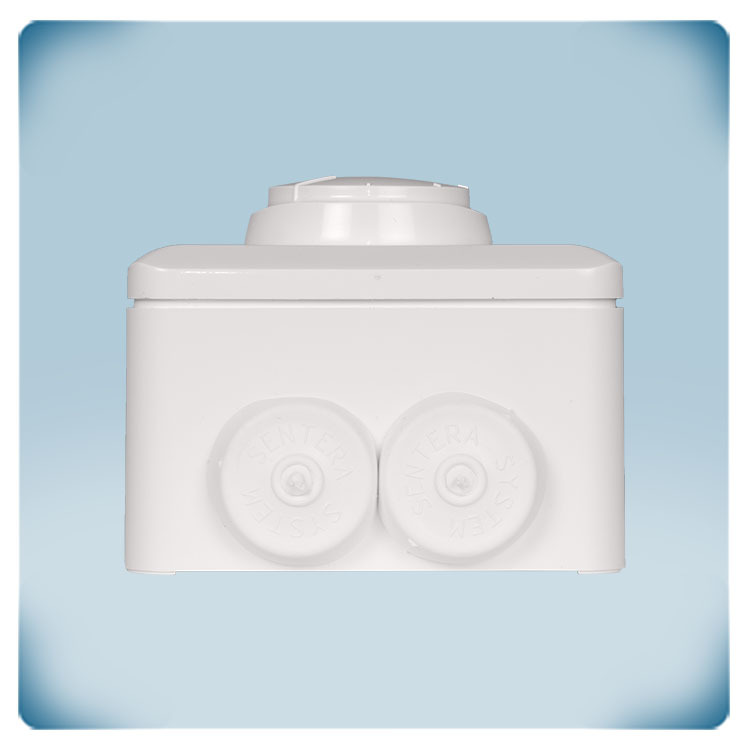

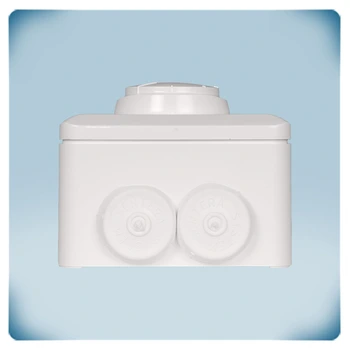

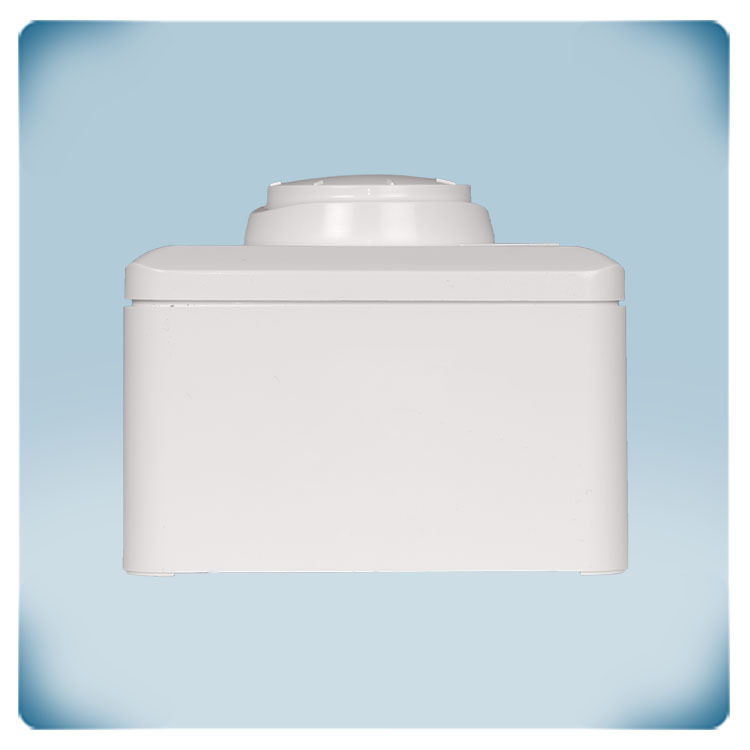

Der SDP-E0US-AT ist mit einem spritzwassergeschützten Gehäuse ausgestattet, das sowohl für die Einbaumontage (IP44) als auch für die Aufbaumontage (IP54) geeignet ist. Diese Vielseitigkeit gewährleistet eine zuverlässige Leistung in verschiedenen Umgebungen und gibt Ihnen die Gewissheit, dass Sie Ihre Lüftungssteuerung problemlos einsetzen können. Ganz gleich, ob Sie Effizienz, Präzision oder Anpassungsfähigkeit suchen, der SDP-E0US-AT ist die erste Wahl für die Steuerung von Lüftungsanlagen. Erhöhen Sie Ihre Steuerungserfahrung mit einem Gerät, das die Kontrolle in Ihre Hände legt und eine nahtlose Mischung aus Funktionalität und Haltbarkeit bietet.
Zusätzliche Spezifikationen und Beschreibung
HVAC Potentiometer
Dieses Potentiometer erzeugt ein analoges Ausgangs- oder Steuersignal zur Steuerung anderer Geräte, wie z. B. eines EC-Ventilators oder eines Drehzahlreglers für Ventilatoren. Das Steuersignal (Potentiometerausgang) erhöht oder verringert sich entsprechend der Stellung des Drehknopfes. Dieses Steuersignal kann EC-Ventilatoren oder Klappenstellantriebe direkt steuern. Es kann auch Drehzahlregler für AC-Ventilatoren (wie die EVS- oder MVS-Serie von Sentera) oder Frequenzumrichter (FI-E-Serie) fernsteuern.
Das Potentiometer kann z.B. im Wohnzimmer installiert werden, während der Drehzahlregler in einem Technikraum oder einem Schaltschrank montiert werden kann.
Dieses Potentiometer erzeugt ein analoges Ausgangs- oder Steuersignal zur Steuerung anderer Geräte, wie z. B. eines EC-Ventilators oder eines Drehzahlreglers für Ventilatoren. Das Steuersignal (Potentiometerausgang) erhöht oder verringert sich entsprechend der Stellung des Drehknopfes. Dieses Steuersignal kann EC-Ventilatoren oder Klappenstellantriebe direkt steuern. Es kann auch Drehzahlregler für AC-Ventilatoren (wie die EVS- oder MVS-Serie von Sentera) oder Frequenzumrichter (FI-E-Serie) fernsteuern.
Das Potentiometer kann z.B. im Wohnzimmer installiert werden, während der Drehzahlregler in einem Technikraum oder einem Schaltschrank montiert werden kann.

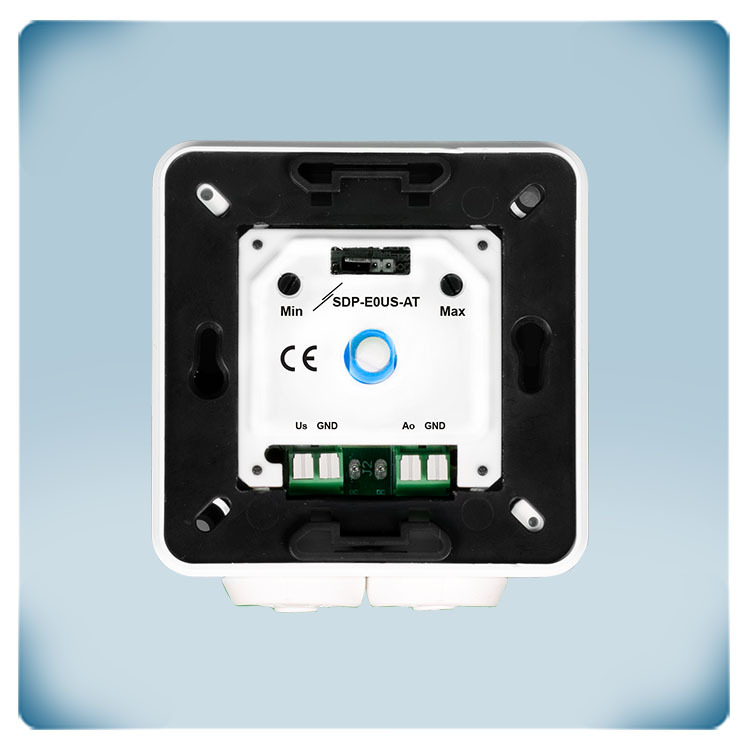

Einstellbarer minimaler und maximaler Pegel
Bei einigen Anwendungen ist es wünschenswert, den unteren und oberen Grenzwert des Führungssignals einzustellen. Einige EC-Motoren oder Klappenantriebe können keine zu niedrigen Führungssignalen verarbeiten. Die untere Grenze des Steuersignals kann über einen eingebauten Trimmer für die Minimaleinstellung eingestellt werden. Manchmal ist ein Ventilator überdimensioniert. In diesem Fall kann der obere Grenzwert des Führungssignals über den Trimmer für die Maximaleinstellung reduziert werden. Dadurch wird die maximale Drehzahl des Ventilators begrenzt.
Bei einigen Anwendungen ist es wünschenswert, den unteren und oberen Grenzwert des Führungssignals einzustellen. Einige EC-Motoren oder Klappenantriebe können keine zu niedrigen Führungssignalen verarbeiten. Die untere Grenze des Steuersignals kann über einen eingebauten Trimmer für die Minimaleinstellung eingestellt werden. Manchmal ist ein Ventilator überdimensioniert. In diesem Fall kann der obere Grenzwert des Führungssignals über den Trimmer für die Maximaleinstellung reduziert werden. Dadurch wird die maximale Drehzahl des Ventilators begrenzt.

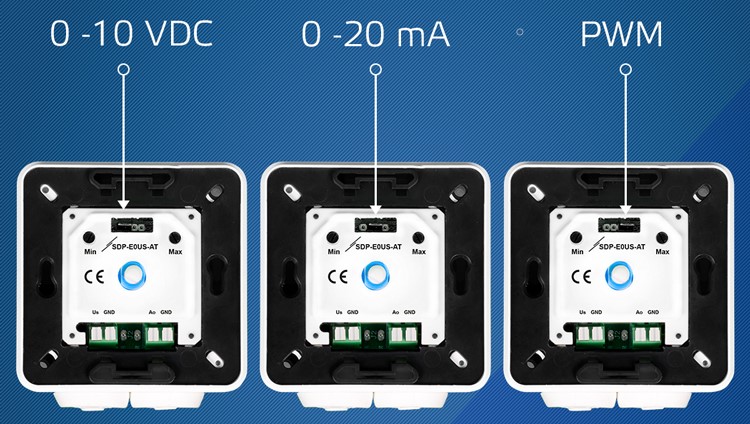

Jumper zur Auswahl des Ausgangsmodus
Der Ausgangsmodus wird manuell mit einem Jumper ausgewählt, der auf die Stiftleiste gesteckt wird. Wenn er auf die Pins 1 und 2 gesteckt wird, ist der Ausgangsmodus Spannung; wenn er auf die Pins 2 und 3 gesteckt wird, ist er Strom; wenn er mit den Pins 3 und 4 verbunden ist, ist er PWM.
Der Ausgangsmodus wird manuell mit einem Jumper ausgewählt, der auf die Stiftleiste gesteckt wird. Wenn er auf die Pins 1 und 2 gesteckt wird, ist der Ausgangsmodus Spannung; wenn er auf die Pins 2 und 3 gesteckt wird, ist er Strom; wenn er mit den Pins 3 und 4 verbunden ist, ist er PWM.
Was sind die Grenzen des Führungssignals?
Die hohen und niedrigen Stufen sind über zwei Trimmer einstellbar. Sowohl der minimale als auch der maximale Ausgangspegel können im Bereich von 0 - 100 % der Versorgungsspannung eingestellt werden. Die Versorgungsspannung muss im Bereich von 5 - 24 VDC liegen. Damit ist es möglich, den Reglerausgang zu invertieren. Wenn der minimale Ausgangspegel niedriger als der maximale Ausgangspegel eingestellt ist, arbeitet das Potentiometer vom Minimum zum Maximum. Dies ist die werkseitige Standardeinstellung. Wenn der minimale Ausgangspegel höher als der maximale Ausgangspegel eingestellt ist, arbeitet das Potentiometer vom Maximum zum Minimum. Wenn zum Beispiel das Minimum auf 20 % der Versorgungsspannung (Us) und das Maximum auf 80 % der Versorgungsspannung eingestellt ist, regeln Sie vom Minimum zum Maximum. Sie regeln dann innerhalb von 20 - 80 % der Versorgungsspannung (Us). Wenn jedoch die minimale Einstellung 80 % Us und die maximale Einstellung 40 % beträgt, regeln Sie vom Maximum zum Minimum. Zwischen den mit den Trimmern eingestellten Werten liegt immer ein Mindestregelbereich von 20 %.
Die hohen und niedrigen Stufen sind über zwei Trimmer einstellbar. Sowohl der minimale als auch der maximale Ausgangspegel können im Bereich von 0 - 100 % der Versorgungsspannung eingestellt werden. Die Versorgungsspannung muss im Bereich von 5 - 24 VDC liegen. Damit ist es möglich, den Reglerausgang zu invertieren. Wenn der minimale Ausgangspegel niedriger als der maximale Ausgangspegel eingestellt ist, arbeitet das Potentiometer vom Minimum zum Maximum. Dies ist die werkseitige Standardeinstellung. Wenn der minimale Ausgangspegel höher als der maximale Ausgangspegel eingestellt ist, arbeitet das Potentiometer vom Maximum zum Minimum. Wenn zum Beispiel das Minimum auf 20 % der Versorgungsspannung (Us) und das Maximum auf 80 % der Versorgungsspannung eingestellt ist, regeln Sie vom Minimum zum Maximum. Sie regeln dann innerhalb von 20 - 80 % der Versorgungsspannung (Us). Wenn jedoch die minimale Einstellung 80 % Us und die maximale Einstellung 40 % beträgt, regeln Sie vom Maximum zum Minimum. Zwischen den mit den Trimmern eingestellten Werten liegt immer ein Mindestregelbereich von 20 %.
AUS-Stellung
Der Drehknopf verfügt über eine AUS-Stellung: Wenn der Drehknopf vollständig gegen den Uhrzeigersinn gedreht wird, wird das Führungssignal deaktiviert. Wenn der Drehknopf im Uhrzeigersinn gedreht wird, rastet er aus der OFF-Stellung heraus. Das Steuersignal springt sofort auf seinen unteren Grenzwert. Falls ein EC-Ventilator an das Potentiometer angeschlossen ist, startet er und beschleunigt auf niedrige Drehzahl. Der EC-Ventilator kann nie mit einer geringeren Drehzahl als der gewählten Mindestdrehzahl aktiviert werden.
Der Drehknopf verfügt über eine AUS-Stellung: Wenn der Drehknopf vollständig gegen den Uhrzeigersinn gedreht wird, wird das Führungssignal deaktiviert. Wenn der Drehknopf im Uhrzeigersinn gedreht wird, rastet er aus der OFF-Stellung heraus. Das Steuersignal springt sofort auf seinen unteren Grenzwert. Falls ein EC-Ventilator an das Potentiometer angeschlossen ist, startet er und beschleunigt auf niedrige Drehzahl. Der EC-Ventilator kann nie mit einer geringeren Drehzahl als der gewählten Mindestdrehzahl aktiviert werden.
