Modbus E/A Modul | 4 Relaisausgänge
Produktbeschreibung

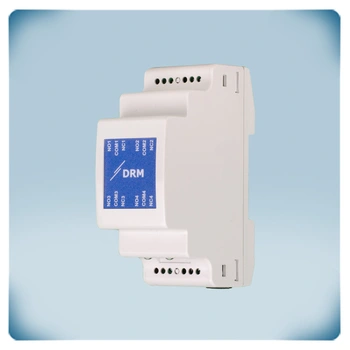

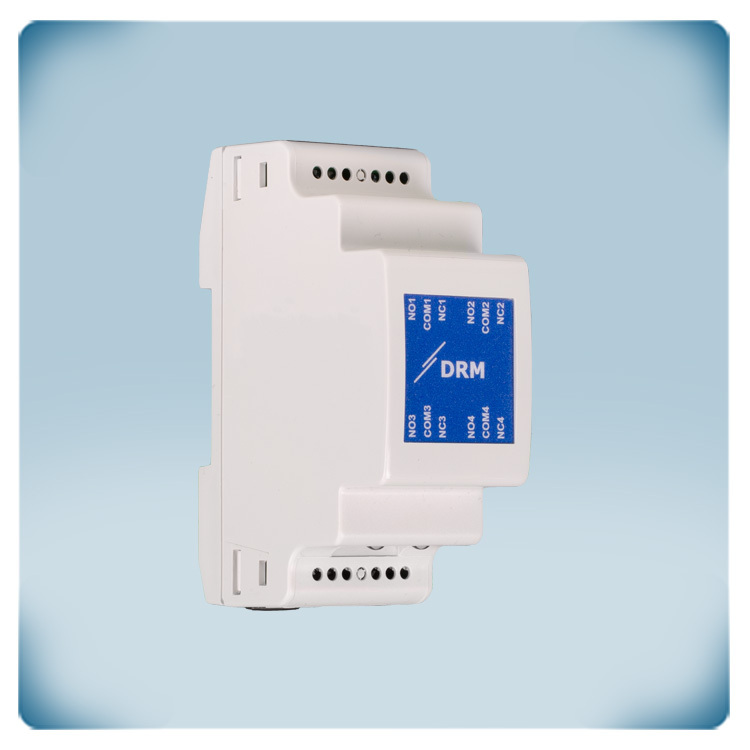

Modbus E/A Modul mit 4 Relaisausgängen. Ausgelegt für die Montage auf DIN-Schiene. Modbus RTU Kommunikation und 24 VDC Versorgungsspannung können über die RJ45 Buchse angeschlossen werden. Die Relaisausgänge haben eine maximale Kapazität von 5 A für ohmsche Lasten.
Zusätzliche Spezifikationen und Beschreibung
Die DRM-Serie
Diese Serie von E/A-Modulen wird über das Modbus RTU-Protokoll gesteuert. Das Modbus RTU-Protokoll ist ein weit verbreitetes und populäres Kommunikationsprotokoll in industriellen Steuerungssystemen. Es wird in der Regel für den Anschluss verschiedener Geräte wie Sensoren, Aktoren und E/A-Module verwendet. Die E/A-Module bestehen aus Ausgangskanälen. Die Ausgangskanäle geben geschaltete Ausgänge an die externen Geräte ab. Diese Module werden von einem GLT System über eine Modbus-Kommunikationsschnittstelle gesteuert, die das Modul sehr einfach zu bedienen macht. Aufgrund seiner schnellen Kommunikation und Datenübertragung, die kurze Reaktionszeiten und eine Hochgeschwindigkeitskommunikation zwischen Geräten ermöglichen, sowie seiner Stabilität, Zuverlässigkeit und Sicherheit ist das DRM eine ausgezeichnete Wahl für industrielle Steuerungsanlagen.
Wie das Modul funktioniert
Das DRM ist ein Modbus-Ausgangsmodul mit Relaiskontakten, die mechanisch betätigt werden und durch eine Magnetkraft öffnen/schließen, um Signale, Ströme und Spannungen ein- oder auszuschalten. Diese Relais können geschaltet werden, indem der Wert '1' in die entsprechenden Modbus Holding Register geschrieben wird. Dies kann durch ein BMS-System oder durch ein Modbus Master Gerät erfolgen. Eine vollständige Übersicht über die einstellbaren Parameter und alle Modbus Register kann von unserer Website heruntergeladen werden ('Modbus Register Map'). Falls erforderlich, können alle Parametereinstellungen auf die werkseitigen Standardwerte zurückgesetzt werden, indem der Wert '1' in das Modbus-Holding-Register 10 geschrieben wird.
Vier Relaisausgänge
Der DRM-M-04 verfügt über vier Relaisausgänge mit Umschaltung. Dieser Kontakttyp hat einen Schließer oder einen Öffner. Bei Betätigung durch einen Schaltaktor oder ein angezogenes Relais ändert der Schaltkontakt seinen Zustand. Der maximale Schaltstrom für beide Relaiskontakte beträgt 5 A für ohmsche Lasten. Die maximale Schaltspannung beträgt 220 VDC oder 250 VAC.
LED-Anzeige
Das Vorhandensein von zwei grünen LEDs an der RJ45-Buchse des Moduls mit spezifischen Anzeigen ist ein gängiger Industriestandard, insbesondere für die Modbus-Kommunikation. Die Funktionen der LEDs sind:
- Linke LED (Power Indicator): Diese LED leuchtet, wenn das Modul mit Strom versorgt wird. Sie dient als allgemeiner Hinweis darauf, dass das Modul mit der notwendigen elektrischen Energie versorgt wird, um zu funktionieren.
- Rechte LED (Modbus-Kommunikations-Anzeige): Diese LED leuchtet auf, wenn eine Modbus-Kommunikation zwischen dem Modul und einem anderen Gerät im Netzwerk hergestellt wurde. Sie zeigt an, dass das Modul aktiv Modbus-Nachrichten sendet oder empfängt, wodurch der Datenaustausch und die Kommunikation mit anderen Geräten erleichtert wird. Diese LED-Anzeigen liefern wertvolle visuelle Rückmeldungen über den Betriebsstatus des Moduls und helfen dem Benutzer, die Stromversorgung und die Modbus-Kommunikationsaktivität auf einen Blick zu überwachen.
Anschluss
Der Anschluss des Geräts ist sehr einfach. Sie müssen nur das RJ45-Kabel für den Anschluss an Modbus RTU crimpen und in die Buchse stecken, während die Drähte mit dem Gerät verbunden werden, ohne dass Sie das Gerät demontieren müssen. Das ist alles, es soll einfach sein, kein Spezialwerkzeug erforderlich!
Auf DIN-Schiene montiert
Dieses Modul wird auf einer DIN-Schiene in einem Schaltschrank montiert. DIN-Schienen Elektronik gibt es schon seit langem, und sie wird in industriellen Anwendungen in einer Vielzahl von Branchen immer beliebter. Die Installation ist sehr einfach - das Gerät wird einfach auf die Schiene montiert und mit dem Zapfen an der Unterseite des Geräts verriegelt. Die Schutzart des Gehäuses ist IP30 - geschützt vor Schmutz und Staub. Um eine lange Lebensdauer und Zuverlässigkeit des Produkts zu gewährleisten, wird das Gehäuse im eigenen Haus aus einer hochwertigen PVC-ABS Kunststoffmischung entwickelt und hergestellt, die die Zähigkeit und Hitzebeständigkeit von PVC mit der Duktilität und Verarbeitbarkeit von ABS kombiniert.
Diese Serie von E/A-Modulen wird über das Modbus RTU-Protokoll gesteuert. Das Modbus RTU-Protokoll ist ein weit verbreitetes und populäres Kommunikationsprotokoll in industriellen Steuerungssystemen. Es wird in der Regel für den Anschluss verschiedener Geräte wie Sensoren, Aktoren und E/A-Module verwendet. Die E/A-Module bestehen aus Ausgangskanälen. Die Ausgangskanäle geben geschaltete Ausgänge an die externen Geräte ab. Diese Module werden von einem GLT System über eine Modbus-Kommunikationsschnittstelle gesteuert, die das Modul sehr einfach zu bedienen macht. Aufgrund seiner schnellen Kommunikation und Datenübertragung, die kurze Reaktionszeiten und eine Hochgeschwindigkeitskommunikation zwischen Geräten ermöglichen, sowie seiner Stabilität, Zuverlässigkeit und Sicherheit ist das DRM eine ausgezeichnete Wahl für industrielle Steuerungsanlagen.
Wie das Modul funktioniert Das DRM ist ein Modbus-Ausgangsmodul mit Relaiskontakten, die mechanisch betätigt werden und durch eine Magnetkraft öffnen/schließen, um Signale, Ströme und Spannungen ein- oder auszuschalten. Diese Relais können geschaltet werden, indem der Wert '1' in die entsprechenden Modbus Holding Register geschrieben wird. Dies kann durch ein BMS-System oder durch ein Modbus Master Gerät erfolgen. Eine vollständige Übersicht über die einstellbaren Parameter und alle Modbus Register kann von unserer Website heruntergeladen werden ('Modbus Register Map'). Falls erforderlich, können alle Parametereinstellungen auf die werkseitigen Standardwerte zurückgesetzt werden, indem der Wert '1' in das Modbus-Holding-Register 10 geschrieben wird.
Vier Relaisausgänge
Der DRM-M-04 verfügt über vier Relaisausgänge mit Umschaltung. Dieser Kontakttyp hat einen Schließer oder einen Öffner. Bei Betätigung durch einen Schaltaktor oder ein angezogenes Relais ändert der Schaltkontakt seinen Zustand. Der maximale Schaltstrom für beide Relaiskontakte beträgt 5 A für ohmsche Lasten. Die maximale Schaltspannung beträgt 220 VDC oder 250 VAC.
LED-Anzeige
Das Vorhandensein von zwei grünen LEDs an der RJ45-Buchse des Moduls mit spezifischen Anzeigen ist ein gängiger Industriestandard, insbesondere für die Modbus-Kommunikation. Die Funktionen der LEDs sind:
- Linke LED (Power Indicator): Diese LED leuchtet, wenn das Modul mit Strom versorgt wird. Sie dient als allgemeiner Hinweis darauf, dass das Modul mit der notwendigen elektrischen Energie versorgt wird, um zu funktionieren.
- Rechte LED (Modbus-Kommunikations-Anzeige): Diese LED leuchtet auf, wenn eine Modbus-Kommunikation zwischen dem Modul und einem anderen Gerät im Netzwerk hergestellt wurde. Sie zeigt an, dass das Modul aktiv Modbus-Nachrichten sendet oder empfängt, wodurch der Datenaustausch und die Kommunikation mit anderen Geräten erleichtert wird. Diese LED-Anzeigen liefern wertvolle visuelle Rückmeldungen über den Betriebsstatus des Moduls und helfen dem Benutzer, die Stromversorgung und die Modbus-Kommunikationsaktivität auf einen Blick zu überwachen.
Anschluss
Der Anschluss des Geräts ist sehr einfach. Sie müssen nur das RJ45-Kabel für den Anschluss an Modbus RTU crimpen und in die Buchse stecken, während die Drähte mit dem Gerät verbunden werden, ohne dass Sie das Gerät demontieren müssen. Das ist alles, es soll einfach sein, kein Spezialwerkzeug erforderlich!
Auf DIN-Schiene montiert
Dieses Modul wird auf einer DIN-Schiene in einem Schaltschrank montiert. DIN-Schienen Elektronik gibt es schon seit langem, und sie wird in industriellen Anwendungen in einer Vielzahl von Branchen immer beliebter. Die Installation ist sehr einfach - das Gerät wird einfach auf die Schiene montiert und mit dem Zapfen an der Unterseite des Geräts verriegelt. Die Schutzart des Gehäuses ist IP30 - geschützt vor Schmutz und Staub. Um eine lange Lebensdauer und Zuverlässigkeit des Produkts zu gewährleisten, wird das Gehäuse im eigenen Haus aus einer hochwertigen PVC-ABS Kunststoffmischung entwickelt und hergestellt, die die Zähigkeit und Hitzebeständigkeit von PVC mit der Duktilität und Verarbeitbarkeit von ABS kombiniert.
