CE Komformität Erklärung

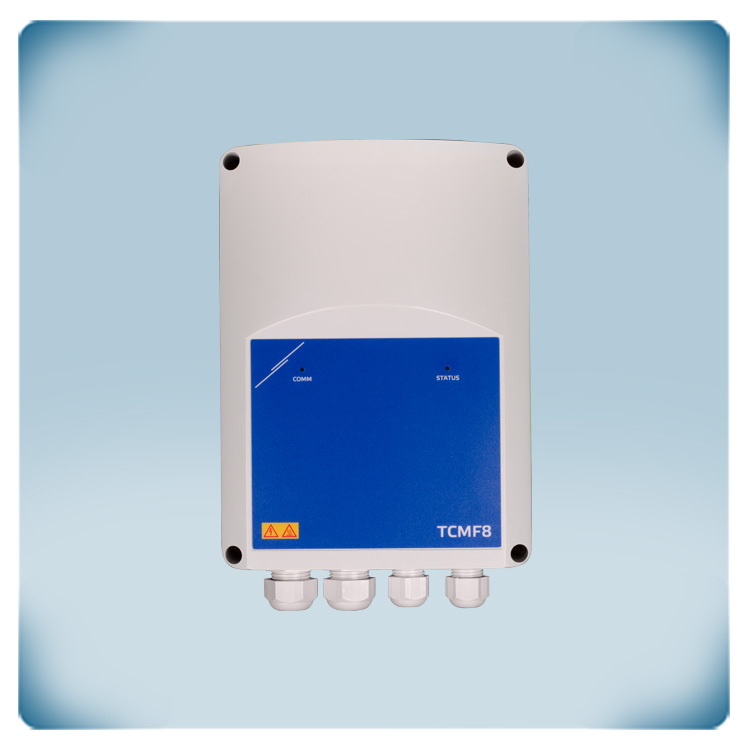

Intelligentes Regelgerät für AC Lüfter | 2x 3 A | Internet Gateway
Produktbeschreibung
Der TCMF8-302EW ist ein fortschrittlicher Controller, der für die präzise Steuerung der Lüftergeschwindigkeit in Systemen mit einphasigen AC-Lüftern entwickelt wurde. Mit einer maximalen Motorstromstärke von 3 A pro Motorausgang (2 x 3 A) garantiert dieser Controller eine optimale Effizienz für Ihre HVAC-Anlage. Der TCMF8-302EW setzt neue Maßstäbe in der Automatisierung, indem er die Lüftergeschwindigkeit dynamisch reguliert und Echtzeitmessungen von bis zu 4 angeschlossenen HVAC-Sensoren über den RJ45-Anschluss nutzt, der Power over Modbus unterstützt. Weitere Sensoren können über zusätzliche Stromversorgungsmodule integriert werden.
Die 2 analogen Eingänge und 2 analogen Ausgänge bieten Anpassungsmöglichkeiten entsprechend Ihren spezifischen HVAC-Anforderungen. Der Zugriff auf anwendungsspezifische Firmware erfolgt mühelos über SenteraWeb, Ihre dedizierte HVAC-Cloud-Plattform. Das integrierte Internet-Gateway sorgt für eine reibungslose und sichere Verbindung zu SenteraWeb über ein LAN-Kabel oder Wi-Fi. Wählen Sie zwischen dem Standalone-Betrieb oder der kontinuierlichen Verbindung mit der SenteraWeb-Cloud-Plattform, die Ihnen die Freiheit gibt, Ihre HVAC-Anlage nach Ihren Wünschen zu steuern und zu überwachen.
Der TCMF8-302EW bietet vielfältige Funktionen. Die verschiedenen Firmware-Versionen decken eine Reihe von HVAC-Anwendungen ab, wie zum Beispiel Destratisierung, nach Bedarf gesteuerte Lüftergeschwindigkeit, Steuerung von Luftbehandlungsgeräten usw. Der Konfigurationsprozess wird vereinfacht, indem die gewünschte Funktionalität auf unserer Website-Lösungsseite ausgewählt und die entsprechende Firmware problemlos von SenteraWeb heruntergeladen wird. Es sind keine Programmierkenntnisse erforderlich, um diesen benutzerfreundlichen Controller zu konfigurieren. Die Einstellungen können auch über Modbus-Holding-Register vorgenommen werden.
Zusätzliche Spezifikationen und Beschreibung
Anwendungsspezifische Firmware
Die TCMF8-Regler benötigen anwendungsspezifische Firmware. Üblicherweise werden sie verwendet, um die Lüftergeschwindigkeit basierend auf den Daten von angeschlossenen Sensoren oder Potentiometern zu steuern. Die anwendungsspezifische Firmware kann über SenteraWeb – Ihre persönliche HVAC-Cloud-Plattform – heruntergeladen werden. Dieser Regler verfügt über ein integriertes Gateway, das eine Verbindung sowohl über Kabel als auch über WLAN zu SenteraWeb ermöglicht, um die anwendungsspezifische Firmware herunterzuladen. SenteraWeb bietet über die Cloud zahlreiche zusätzliche Funktionen, einschließlich Kalenderfunktionen, Datenprotokollierung und Nachrichtenservice.
Die TCMF8-Regler benötigen anwendungsspezifische Firmware. Üblicherweise werden sie verwendet, um die Lüftergeschwindigkeit basierend auf den Daten von angeschlossenen Sensoren oder Potentiometern zu steuern. Die anwendungsspezifische Firmware kann über SenteraWeb – Ihre persönliche HVAC-Cloud-Plattform – heruntergeladen werden. Dieser Regler verfügt über ein integriertes Gateway, das eine Verbindung sowohl über Kabel als auch über WLAN zu SenteraWeb ermöglicht, um die anwendungsspezifische Firmware herunterzuladen. SenteraWeb bietet über die Cloud zahlreiche zusätzliche Funktionen, einschließlich Kalenderfunktionen, Datenprotokollierung und Nachrichtenservice.
Integriertes Sentera Internet-Gateway
Das Internet-Gateway von Sentera ist ein Gerät, das für den Einsatz in der Gebäudeautomatisierung und in intelligenten Gebäudesystemen entwickelt wurde, um die Produkte von Sentera mit der Cloud – SenteraWeb – zu verbinden. Einfach ausgedrückt handelt es sich um ein physisches Gerät, das die Geräte von Sentera mit der Cloud verbindet. Es ermöglicht sowohl den Ethernet- als auch den drahtlosen Zugang zum Internet der Dinge (IoT) von Sentera und ermöglicht es den Nutzern, ihre HVAC-Systeme aus der Ferne über ein Smartphone, einen Computer oder andere intelligente Geräte zu steuern und zu überwachen. In der Regel bietet es folgende Funktionen:
- Fernsteuerung: Nutzer können Temperatureinstellungen anpassen, Zeitpläne festlegen und HVAC-Modi aus der Ferne steuern, was die Energieeffizienz und den Komfort verbessert.
- Überwachung: Nutzer können die Leistung ihrer HVAC-Systeme überwachen, Alarme für Probleme oder Wartungsbedarfe erhalten und den Energieverbrauch verfolgen.
- Datenprotokollierung: Es speichert Daten, die für die Analyse der HVAC-Leistung und -Trends nützlich sein können.
Das Gateway von Sentera verbessert die Funktionalität und Zugänglichkeit von HVAC-Systemen, macht deren Verwaltung komfortabler und potenziell energieeffizienter.
Verschiedene Funktionen
Wir bieten eine Reihe von anwendungsspezifischen Firmware-Versionen für typische HVAC-Anwendungen (z. B. Destratifikation, bedarfsgesteuerte Lüftergeschwindigkeitsregelung usw.) an. Wählen Sie zunächst die gewünschte Funktionalität über die Seite „Lösungen“ auf unserer Website aus und laden Sie anschließend die anwendungsspezifische Firmware auf den TCMF8-Regler herunter. Bei Bedarf an der Destratifikation von Lüftern können einige Einstellungen über die Modbus-Holding-Register angepasst werden. Eine Programmierung ist nicht erforderlich!
Wir bieten eine Reihe von anwendungsspezifischen Firmware-Versionen für typische HVAC-Anwendungen (z. B. Destratifikation, bedarfsgesteuerte Lüftergeschwindigkeitsregelung usw.) an. Wählen Sie zunächst die gewünschte Funktionalität über die Seite „Lösungen“ auf unserer Website aus und laden Sie anschließend die anwendungsspezifische Firmware auf den TCMF8-Regler herunter. Bei Bedarf an der Destratifikation von Lüftern können einige Einstellungen über die Modbus-Holding-Register angepasst werden. Eine Programmierung ist nicht erforderlich!
Eingänge und Ausgänge
Dieser Regler verfügt über zwei Ausgänge, um AC-Lüfter mit Einphasenmotoren anzusteuern. Der maximale kombinierte Strom beträgt 3 A pro Ausgang. Die Lüftergeschwindigkeit wird durch Senkung der Motorspannung über Phasenanschnittsteuerung / TRIAC-Technologie geregelt.
Dieser Regler verfügt über zwei Ausgänge, um AC-Lüfter mit Einphasenmotoren anzusteuern. Der maximale kombinierte Strom beträgt 3 A pro Ausgang. Die Lüftergeschwindigkeit wird durch Senkung der Motorspannung über Phasenanschnittsteuerung / TRIAC-Technologie geregelt.
Sensoren oder Potentiometer anschließen
Externe HVAC-Sensoren oder Potentiometer können über Modbus RTU oder über die analogen Eingänge an den TCMF8 angeschlossen werden. Zur Vereinfachung der Verkabelung externer Geräte steht eine 24-Volt-Stromversorgung über den RJ45-Anschluss zur Verfügung. Die 24-Volt-Stromversorgung und die Modbus-Kommunikation können über ein einzelnes Kabel bereitgestellt werden – wir nennen dies Power over Modbus oder PoM. Alle Einstellungen können über die Modbus-Holding-Register angepasst werden.
Thermische Motorüberwachung
Wenn ein Wechselstrommotor ausfällt, liegt das häufig an Überhitzung. Um eine Überhitzung des Motors rechtzeitig zu erkennen, sind einige Motoren mit TK- oder Thermokontakten ausgestattet. Diese thermischen Kontakte messen die Temperatur in den Motorwicklungen. Die TCMF8-Regler können zwei thermische Motor-Kontakte überwachen. Im Falle einer Überhitzung des Motors wird die TK-Überwachungsfunktion den Motor abschalten, um dauerhafte Motorschäden zu vermeiden. Die TK des Motors kann an die TK- und 24 VDC-Klemmen angeschlossen werden.
Wenn ein Wechselstrommotor ausfällt, liegt das häufig an Überhitzung. Um eine Überhitzung des Motors rechtzeitig zu erkennen, sind einige Motoren mit TK- oder Thermokontakten ausgestattet. Diese thermischen Kontakte messen die Temperatur in den Motorwicklungen. Die TCMF8-Regler können zwei thermische Motor-Kontakte überwachen. Im Falle einer Überhitzung des Motors wird die TK-Überwachungsfunktion den Motor abschalten, um dauerhafte Motorschäden zu vermeiden. Die TK des Motors kann an die TK- und 24 VDC-Klemmen angeschlossen werden.
IP54-Gehäuse für Wandmontage
Das Gehäuse des TCMF8 ist für den Innenbereich ausgelegt und kann an einer Wand oder auf einem Panel installiert werden. Stellen Sie sicher, dass der Regler ausreichend gekühlt werden kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht in direkter Sonneneinstrahlung. Das Gehäuse besteht aus hochwertigem r-ABS VO (UL94) Kunststoff. Dieses Material ist flammhemmend, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet Schutzart IP54 gegen das Eindringen von Staub und Wasser.
Das Gehäuse des TCMF8 ist für den Innenbereich ausgelegt und kann an einer Wand oder auf einem Panel installiert werden. Stellen Sie sicher, dass der Regler ausreichend gekühlt werden kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht in direkter Sonneneinstrahlung. Das Gehäuse besteht aus hochwertigem r-ABS VO (UL94) Kunststoff. Dieses Material ist flammhemmend, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet Schutzart IP54 gegen das Eindringen von Staub und Wasser.
