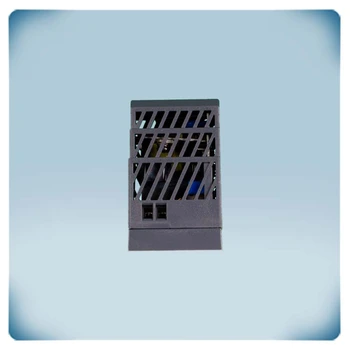

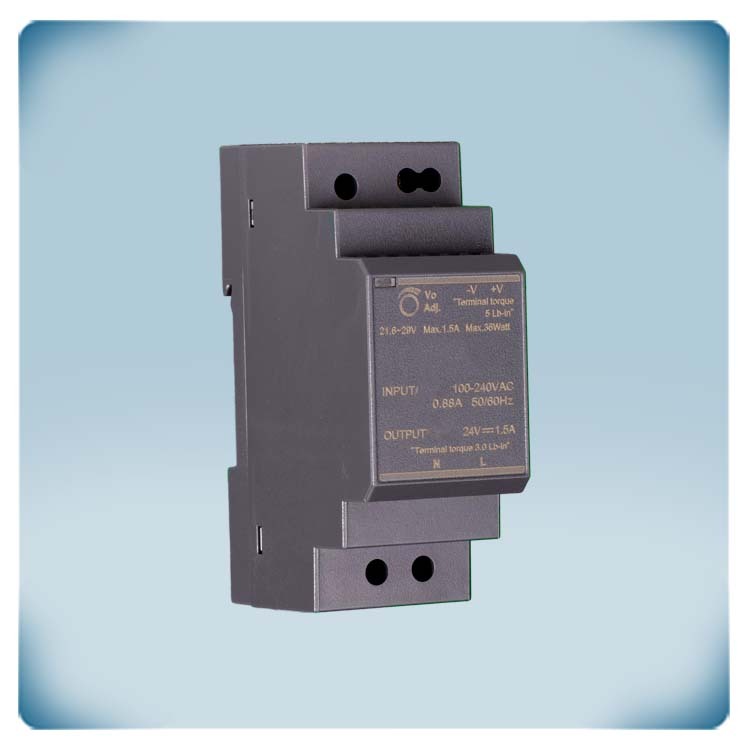

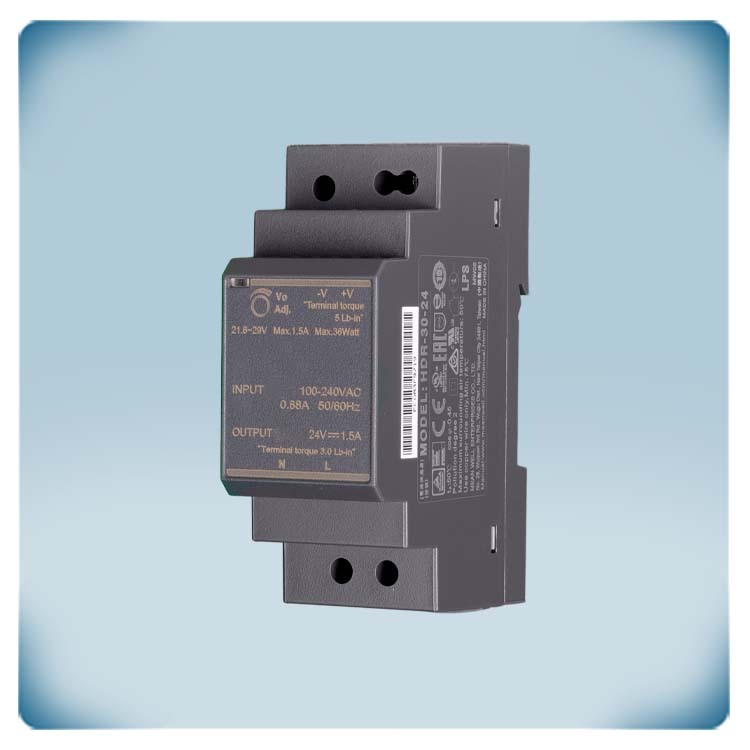

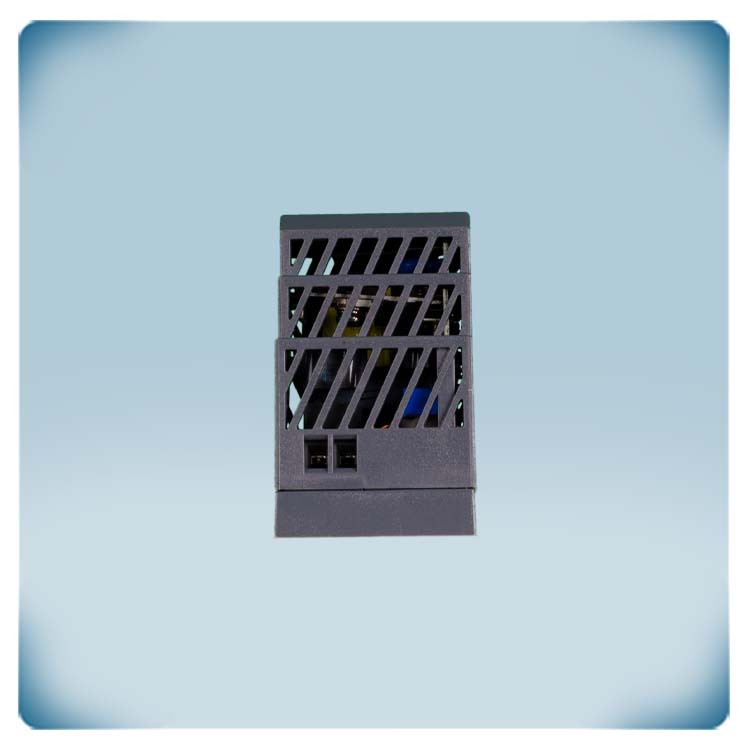

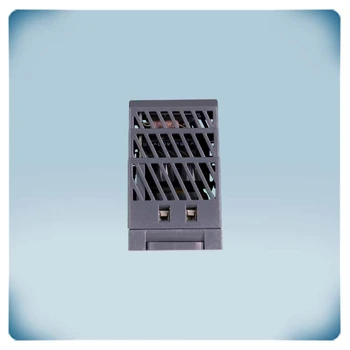

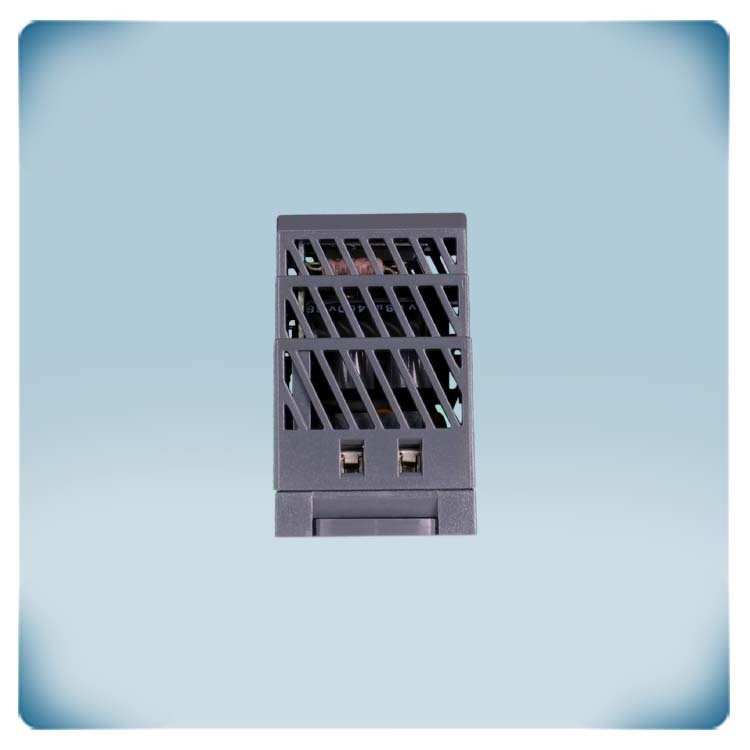

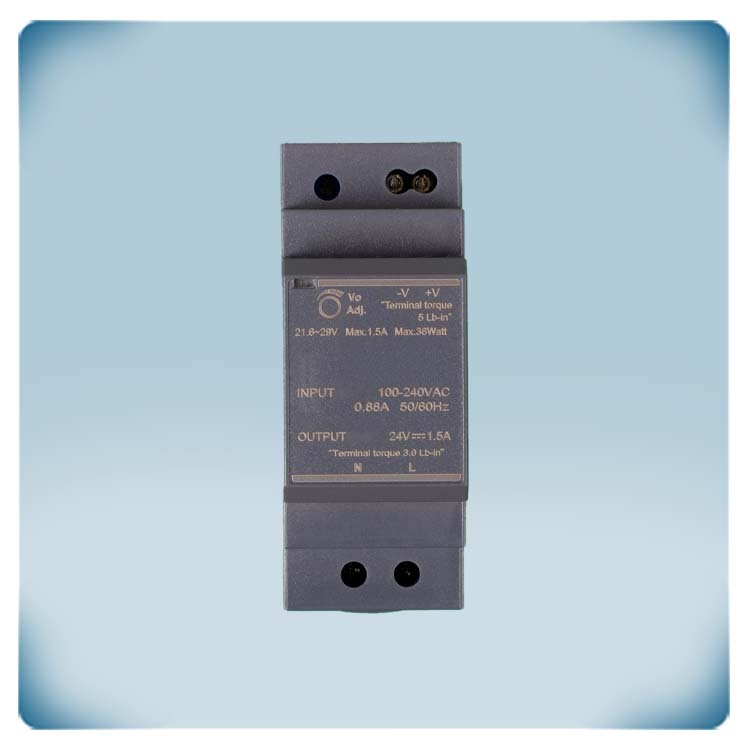

Hutschienen Netzteil 24 VDC | 36 W | IP20
Produktbeschreibung
Dieses Netzteil für Hutschienenmontage hat eine Ausgangsspannung von 24 VDC und braucht eine Eingangsspannung von 85-264 VAC. Das Gehäuse hat einen IP20 Schutzgrad. Es kann in Schaltschränken eingebaut werden. Es können Lasten bis zu 36 W angeschlossen werden. Der Überlast- und Überspannungsschutz erhöht die Sicherheit Ihrer Elektroinstallation.
Zusätzliche Spezifikationen und Beschreibung
Das Versorgungsmodul DHDR8-24-36 ist ein auf DIN-Schienen montierbares Gerät, das sich durch sein extrem schlankes Design und seine vielseitige AC-Eingangsfähigkeit im gesamten Bereich von 85 bis 264 VAC auszeichnet. Das Modul entspricht der EN 6100-3-2, einer von der Europäischen Union vorgeschriebenen Norm zur Regulierung von Oberschwingungsströmen.
Um die Sicherheit des Benutzers zu erhöhen, ist das DHDR8-24-36 in einem schützenden Kunststoffgehäuse untergebracht, das elektrische Gefahren wirksam verhindert. Dieses Merkmal unterstreicht das Engagement für Funktionalität und Sicherheit in seinem Design. Als Teil der Standardkonfiguration ist das DIN-Schienen-Gehäuse mit der Standard-DIN-Schiene TS35 kompatibel und ermöglicht eine einfache und sichere Montage. Das Gehäuse des Stromversorgungsmoduls ist 35 mm breit, was eine platzsparende Montage in Schaltschränken ermöglicht.
Das DHDR8-24-36 ist für einen hohen Wirkungsgrad von bis zu 90 % über einen weiten Umgebungstemperaturbereich von -30°C bis 70°C ausgelegt und gewährleistet so eine zuverlässige Leistung in verschiedenen Umgebungen. Ausgestattet mit einem Konstantstrommodus zum Schutz vor Überlast, eignet er sich für eine Reihe von Anwendungen, einschließlich induktiver oder kapazitiver Lasten. Die vollständigen Schutzfunktionen und die entsprechenden Zertifikate für Hausautomatisierungs- und Industriesteuerungsgeräte machen dieses Modul zu einer bevorzugten Stromversorgungslösung für Haushalts- und Industrieanwendungen.
Das DHDR8-24-36 kombiniert somit Effizienz, Sicherheit und einfache Installation und ist damit eine zuverlässige Wahl für verschiedene Anwendungen im Bereich der Stromversorgungslösungen.
Montageanforderungen
Das Gerät sollte senkrecht montiert werden, wobei sich die Eingangsklemmen unten und die Ausgangsklemmen oben befinden. Andere Einbaulagen, wie z. B. auf dem Kopf stehend, horizontal oder auf dem Tisch liegend, sind nicht zulässig.
Vergewissern Sie sich, dass alle Litzen jeder Leitung in die Klemmenverbindung eingeführt und die Schraubklemmen sicher befestigt sind, um einen schlechten Kontakt zu vermeiden; stellen Sie sicher, dass jeder Kontakt mit einer Leitung verbunden ist, um eine übermäßige Strombelastung an einem einzelnen Kontakt zu vermeiden. Verwenden Sie Kabel, die Temperaturen von mindestens 80 °C standhalten können. Die empfohlene Länge der Drahtumwicklung beträgt 6 mm. Verwenden Sie einen 3-mm-Schlitzschraubendreher.
Montieren Sie den DHDR8-24-36 immer mit den Eingangsklemmen nach unten, da sonst eine ausreichende Kühlung nicht möglich ist. Zur Befestigung auf der DIN-Schiene kippen Sie ihn leicht nach hinten und befestigen ihn mit dem Sicherungsstift auf der Schiene.
Trimmer zur Spannungseinstellung
Die Ausgangsspannung wird mit dem Trimmer an der Oberseite des Geräts eingestellt.
Um die Sicherheit des Benutzers zu erhöhen, ist das DHDR8-24-36 in einem schützenden Kunststoffgehäuse untergebracht, das elektrische Gefahren wirksam verhindert. Dieses Merkmal unterstreicht das Engagement für Funktionalität und Sicherheit in seinem Design. Als Teil der Standardkonfiguration ist das DIN-Schienen-Gehäuse mit der Standard-DIN-Schiene TS35 kompatibel und ermöglicht eine einfache und sichere Montage. Das Gehäuse des Stromversorgungsmoduls ist 35 mm breit, was eine platzsparende Montage in Schaltschränken ermöglicht.
Das DHDR8-24-36 ist für einen hohen Wirkungsgrad von bis zu 90 % über einen weiten Umgebungstemperaturbereich von -30°C bis 70°C ausgelegt und gewährleistet so eine zuverlässige Leistung in verschiedenen Umgebungen. Ausgestattet mit einem Konstantstrommodus zum Schutz vor Überlast, eignet er sich für eine Reihe von Anwendungen, einschließlich induktiver oder kapazitiver Lasten. Die vollständigen Schutzfunktionen und die entsprechenden Zertifikate für Hausautomatisierungs- und Industriesteuerungsgeräte machen dieses Modul zu einer bevorzugten Stromversorgungslösung für Haushalts- und Industrieanwendungen.
Das DHDR8-24-36 kombiniert somit Effizienz, Sicherheit und einfache Installation und ist damit eine zuverlässige Wahl für verschiedene Anwendungen im Bereich der Stromversorgungslösungen.
MontageanforderungenDas Gerät sollte senkrecht montiert werden, wobei sich die Eingangsklemmen unten und die Ausgangsklemmen oben befinden. Andere Einbaulagen, wie z. B. auf dem Kopf stehend, horizontal oder auf dem Tisch liegend, sind nicht zulässig.
Vergewissern Sie sich, dass alle Litzen jeder Leitung in die Klemmenverbindung eingeführt und die Schraubklemmen sicher befestigt sind, um einen schlechten Kontakt zu vermeiden; stellen Sie sicher, dass jeder Kontakt mit einer Leitung verbunden ist, um eine übermäßige Strombelastung an einem einzelnen Kontakt zu vermeiden. Verwenden Sie Kabel, die Temperaturen von mindestens 80 °C standhalten können. Die empfohlene Länge der Drahtumwicklung beträgt 6 mm. Verwenden Sie einen 3-mm-Schlitzschraubendreher.
Montieren Sie den DHDR8-24-36 immer mit den Eingangsklemmen nach unten, da sonst eine ausreichende Kühlung nicht möglich ist. Zur Befestigung auf der DIN-Schiene kippen Sie ihn leicht nach hinten und befestigen ihn mit dem Sicherungsstift auf der Schiene.
Trimmer zur Spannungseinstellung
Die Ausgangsspannung wird mit dem Trimmer an der Oberseite des Geräts eingestellt.
LED-Anzeige beim Einschalten
Die LED-Anzeige dient als visuelles Signal und leuchtet auf, wenn das Gerät eingeschaltet und betriebsbereit ist. Dieser benutzerfreundliche Zusatz bietet dem Benutzer eine schnelle und bequeme Möglichkeit, den Gerätestatus auf einen Blick zu erkennen. Die LED-Anzeige verbessert die allgemeine Benutzererfahrung, indem sie ein klares und leicht erkennbares Signal für den Energiestatus des Geräts bietet, was sowohl zur Funktionalität als auch zur Benutzerfreundlichkeit beiträgt.
Einfacher Anschluss
Der Anschluss des Moduls erfolgt über eine Klemmleiste. Die Schraubklemmen sind die gebräuchlichste und benutzerfreundlichste Methode zum Anschluss elektrischer Lasten. Schraubklemmen bieten eine einfache und sichere Möglichkeit, elektrische Verbindungen herzustellen. Der Benutzer kann die Drähte durch Einstecken und Anziehen der Schrauben an den Klemmleisten befestigen, was eine zuverlässige und leicht anzuschließende Lösung darstellt.
