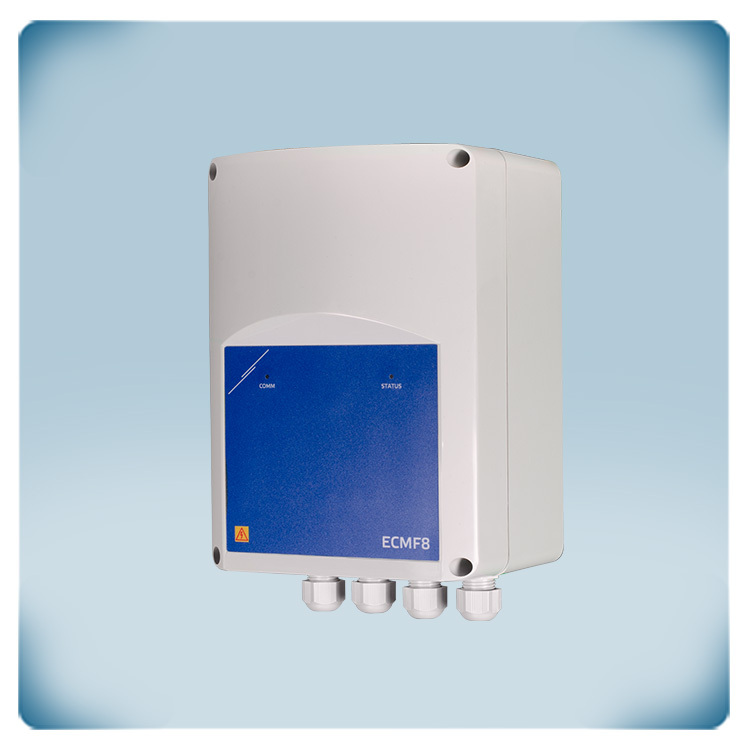

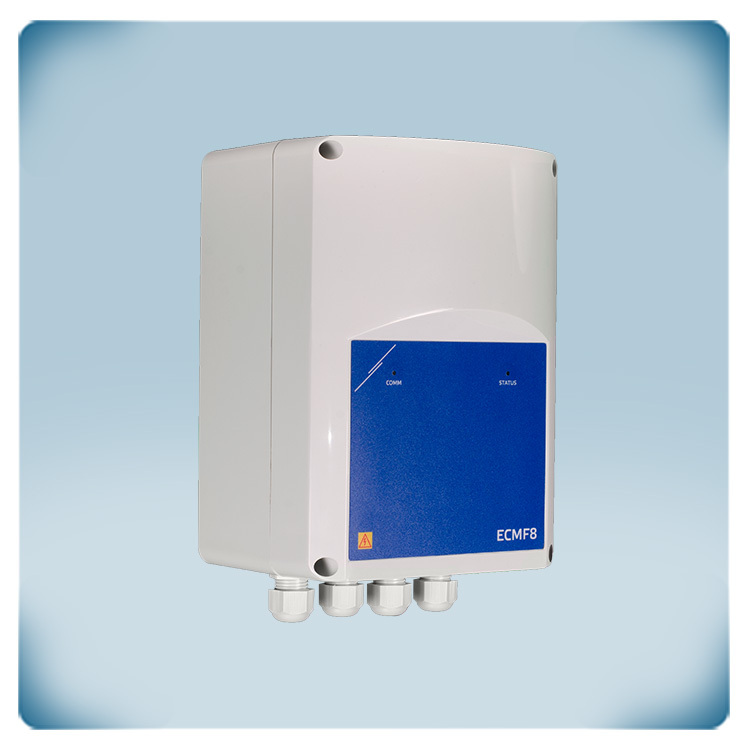

HLK Regler für EC Ventilatoren | Internet Gateway
Produktbeschreibung
HLK Regler mit Internet Gateway für EC Ventilatoren. EC Ventilatoren können über die 0-10 Volt Ausgänge basierend auf den Messungen der angeschlossenen HLK-Sensoren gesteuert werden. Zwei Tachoeingänge ermöglichen es, Rückmeldungen von den EC Ventilatoren zu erhalten. HLK Sensoren oder ein Potentiometer können über Modbus RTU Kommunikation oder über zwei Analogeingänge angeschlossen werden. Der Regler verfügt über eine integrierte 24 VDC Spannungsversorgung zur Versorgung dieser externen HLK-Fühler oder Potentiometer. Die erforderliche Versorgungsspannung liegt im Bereich von 85 - 305 VAC. Es wird eine anwendungsspezifische Firmware benötigt. Diese Firmware kann über SenteraWeb heruntergeladen werden. Das integrierte Gateway ermöglicht es, den Regler über das lokale Wi-Fi-Netzwerk oder über ein LAN-Kabel mit SenteraWeb zu verbinden.
Zusätzliche Spezifikationen und Beschreibung
Anwendungsspezifische Firmware
Die ECMF8-Controller erfordern anwendungsspezifische Firmware. Diese Firmware kann über SenteraWeb – Ihre persönliche HVAC-Cloud-Plattform – heruntergeladen werden. Dieser Controller verfügt über ein integriertes Internet-Gateway, das sowohl über WLAN als auch über ein LAN-Kabel angeschlossen werden kann. Sobald die Firmware heruntergeladen ist, kann der ECMF8-Controller eigenständig arbeiten oder mit SenteraWeb verbunden bleiben.
Standardmäßig sind alle Produktversionen mit Modbus RTU ausgestattet, um eine vereinfachte Steuerung und Überwachung zu ermöglichen. Diese spezielle Version mit integriertem Sentera-Internet-Gateway kann zur Fernsteuerung Ihres HVAC-Systems verwendet werden, sodass es von praktisch überall auf der Welt gesteuert und überwacht werden kann.
Die ECMF8-Controller erfordern anwendungsspezifische Firmware. Diese Firmware kann über SenteraWeb – Ihre persönliche HVAC-Cloud-Plattform – heruntergeladen werden. Dieser Controller verfügt über ein integriertes Internet-Gateway, das sowohl über WLAN als auch über ein LAN-Kabel angeschlossen werden kann. Sobald die Firmware heruntergeladen ist, kann der ECMF8-Controller eigenständig arbeiten oder mit SenteraWeb verbunden bleiben.
Standardmäßig sind alle Produktversionen mit Modbus RTU ausgestattet, um eine vereinfachte Steuerung und Überwachung zu ermöglichen. Diese spezielle Version mit integriertem Sentera-Internet-Gateway kann zur Fernsteuerung Ihres HVAC-Systems verwendet werden, sodass es von praktisch überall auf der Welt gesteuert und überwacht werden kann.
Die Bedeutung von HVAC-Systemen nimmt zu, wenn es um die Beheizung oder Kühlung großer Büro-, öffentlicher, industrieller oder Wohngebäude geht. Ein schneller Luftaustausch von einem Ort zum anderen ist entscheidend, um gleichzeitig ein Heiz- und Kühlsystem innerhalb eines HVAC-Systems aufrechtzuerhalten. Herkömmliche AC-Motoren wurden häufig eingesetzt, um den Luftstrom zu gewährleisten, jedoch sind sie aufgrund ihres Nachteils, nur mit voller Leistung zu laufen, heutzutage keine optimale Wahl mehr. Der Ersatz von AC-Motoren durch fortschrittliche EC-Motoren ist sinnvoll, da diese zahlreiche Vorteile bieten: kein Summen oder Brummen, präzise Umweltkontrolle, kostengünstiger im Betrieb und, nicht zuletzt, eine bessere Effizienz.
Der ECMF8 wurde mit diesem Gedanken entwickelt – um EC-Lüfter in einer Vielzahl von Anwendungen zu steuern.
Verschiedene Funktionen
Wir bieten eine begrenzte Anzahl spezifischer Firmware-Versionen für typische HVAC-Anwendungen (z.B. Destratifikationssteuerung mit EC-Lüftern). Das Gerät kann für die Belüftungssteuerung basierend auf Sensormessungen verwendet werden und entsprechend definierten, herunterladbaren Funktionen (Lösungen) und Betriebszeiten (Zeitplänen) arbeiten, um Ausgänge zu schalten, zu staffeln oder zu kombinieren, oder als einfacher Luftbehandlungs- oder Luftschleier-Controller genutzt werden.
Wählen Sie zunächst die erforderliche Funktionalität über die Registerkarte „Lösungen“ auf unserer Website aus und laden Sie dann die anwendungsspezifische Firmware herunter. Falls erforderlich, können einige Einstellungen über die Modbus-Holding-Register angepasst werden. Es ist keine Programmierung erforderlich!
Wir bieten eine begrenzte Anzahl spezifischer Firmware-Versionen für typische HVAC-Anwendungen (z.B. Destratifikationssteuerung mit EC-Lüftern). Das Gerät kann für die Belüftungssteuerung basierend auf Sensormessungen verwendet werden und entsprechend definierten, herunterladbaren Funktionen (Lösungen) und Betriebszeiten (Zeitplänen) arbeiten, um Ausgänge zu schalten, zu staffeln oder zu kombinieren, oder als einfacher Luftbehandlungs- oder Luftschleier-Controller genutzt werden.
Wählen Sie zunächst die erforderliche Funktionalität über die Registerkarte „Lösungen“ auf unserer Website aus und laden Sie dann die anwendungsspezifische Firmware herunter. Falls erforderlich, können einige Einstellungen über die Modbus-Holding-Register angepasst werden. Es ist keine Programmierung erforderlich!

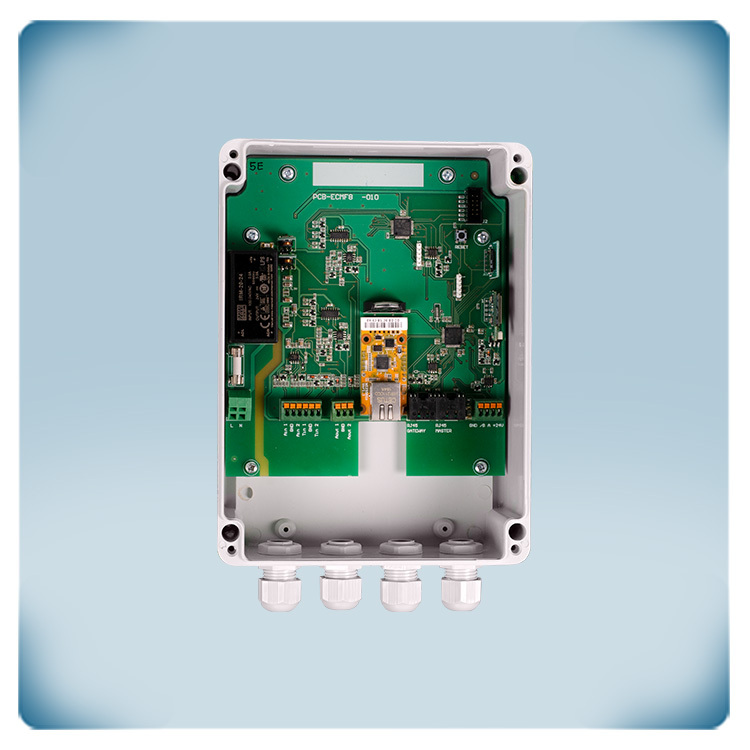

Eingänge und Ausgänge
Dieser Controller verfügt über zwei analoge Ausgänge zur Steuerung von EC-Lüftern. Alle Produktversionen können mehr als einen EC-Lüfter und/oder Frequenzumrichter über die beiden analogen Ausgänge steuern, weshalb wir sie „dual“ nennen.
Sie verfügen auch über Tacho-Eingänge für eine verbesserte Motorsteuerung. Das Tacho-Signal der EC-Lüfter (sofern verfügbar) kann ausgelesen werden, um den Status der Lüfter zu überprüfen und die Lüfterdrehzahl zu überwachen.
Externe HVAC-Sensoren oder Potentiometer können über Modbus RTU-Kommunikation oder die analogen Eingänge angeschlossen werden. Das integrierte 24-VDC-Netzteil (Power over Modbus) ermöglicht den Anschluss externer Sensoren oder Potentiometer, ohne dass ein spezielles Versorgungsmodul erforderlich ist. Die 24-Volt-Versorgung und die Modbus-Kommunikation können über ein Kabel kombiniert werden – wir nennen dies Power over Modbus (PoM). Der Typ des analogen Eingangs oder Ausgangs sowie alle anderen Einstellungen können über die Modbus-Holding-Register angepasst werden.
Dieser Controller verfügt über zwei analoge Ausgänge zur Steuerung von EC-Lüftern. Alle Produktversionen können mehr als einen EC-Lüfter und/oder Frequenzumrichter über die beiden analogen Ausgänge steuern, weshalb wir sie „dual“ nennen.
Sie verfügen auch über Tacho-Eingänge für eine verbesserte Motorsteuerung. Das Tacho-Signal der EC-Lüfter (sofern verfügbar) kann ausgelesen werden, um den Status der Lüfter zu überprüfen und die Lüfterdrehzahl zu überwachen.
Externe HVAC-Sensoren oder Potentiometer können über Modbus RTU-Kommunikation oder die analogen Eingänge angeschlossen werden. Das integrierte 24-VDC-Netzteil (Power over Modbus) ermöglicht den Anschluss externer Sensoren oder Potentiometer, ohne dass ein spezielles Versorgungsmodul erforderlich ist. Die 24-Volt-Versorgung und die Modbus-Kommunikation können über ein Kabel kombiniert werden – wir nennen dies Power over Modbus (PoM). Der Typ des analogen Eingangs oder Ausgangs sowie alle anderen Einstellungen können über die Modbus-Holding-Register angepasst werden.

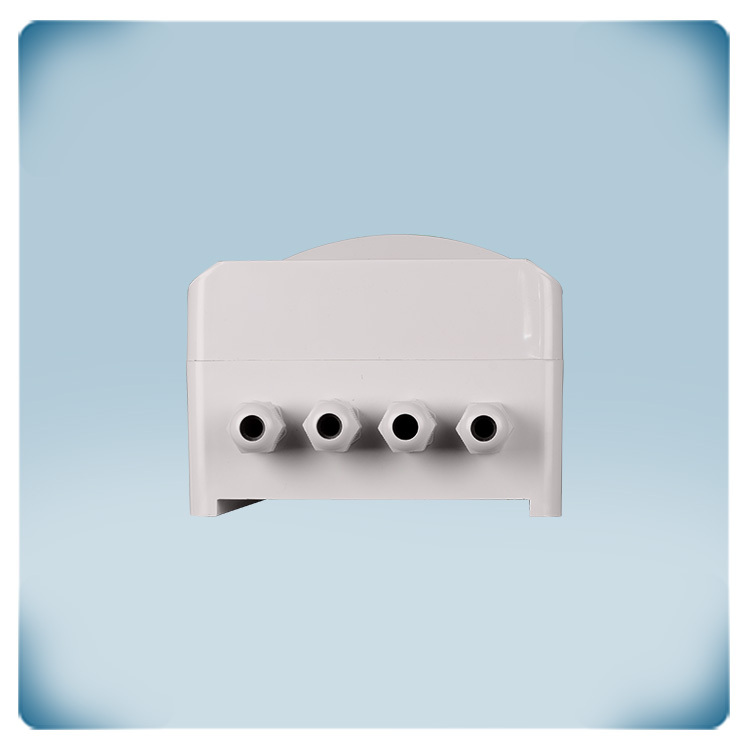

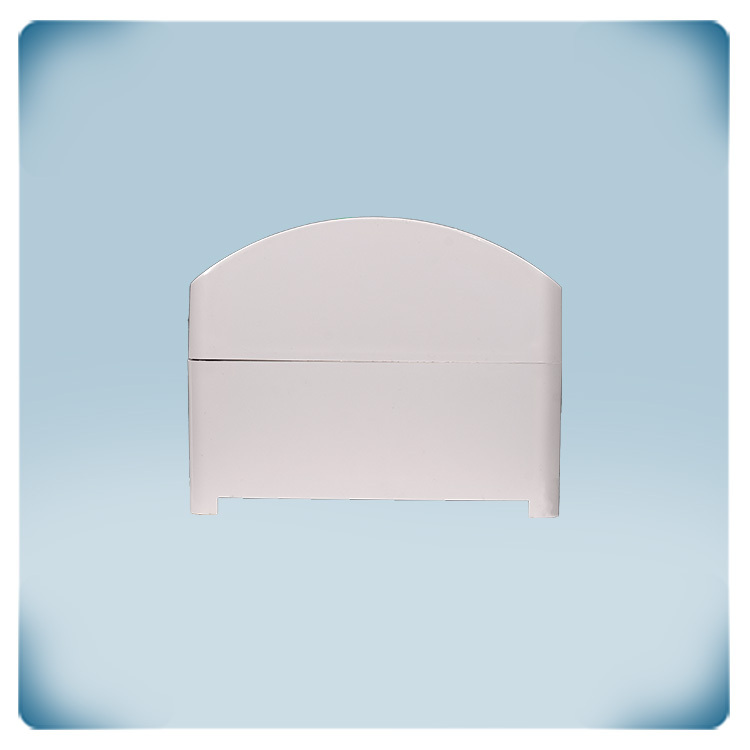

Robustes Gehäuse
Das Gehäuse des ECMF8 ist für den Innenbereich ausgelegt und kann auf einer flachen Oberfläche installiert werden. Es ist wichtig sicherzustellen, dass der Installationsort ausreichend Kühlung bietet, um Überhitzung zu vermeiden. Dies trägt dazu bei, optimale Betriebsbedingungen aufrechtzuerhalten und die Lebensdauer des Controllers zu verlängern.
Das Gehäuse wird in unserer eigenen Fabrik aus hochwertigem r-ABS VO (UL94) Kunststoff hergestellt. Dieser Kunststoff ist flammenhemmend, robust und stoßfest. Das Gehäuse bietet eine Schutzklasse von IP54.
Das Gehäuse des ECMF8 ist für den Innenbereich ausgelegt und kann auf einer flachen Oberfläche installiert werden. Es ist wichtig sicherzustellen, dass der Installationsort ausreichend Kühlung bietet, um Überhitzung zu vermeiden. Dies trägt dazu bei, optimale Betriebsbedingungen aufrechtzuerhalten und die Lebensdauer des Controllers zu verlängern.
Das Gehäuse wird in unserer eigenen Fabrik aus hochwertigem r-ABS VO (UL94) Kunststoff hergestellt. Dieser Kunststoff ist flammenhemmend, robust und stoßfest. Das Gehäuse bietet eine Schutzklasse von IP54.
