HLK Regelgerät für EC Ventilatoren
Produktbeschreibung

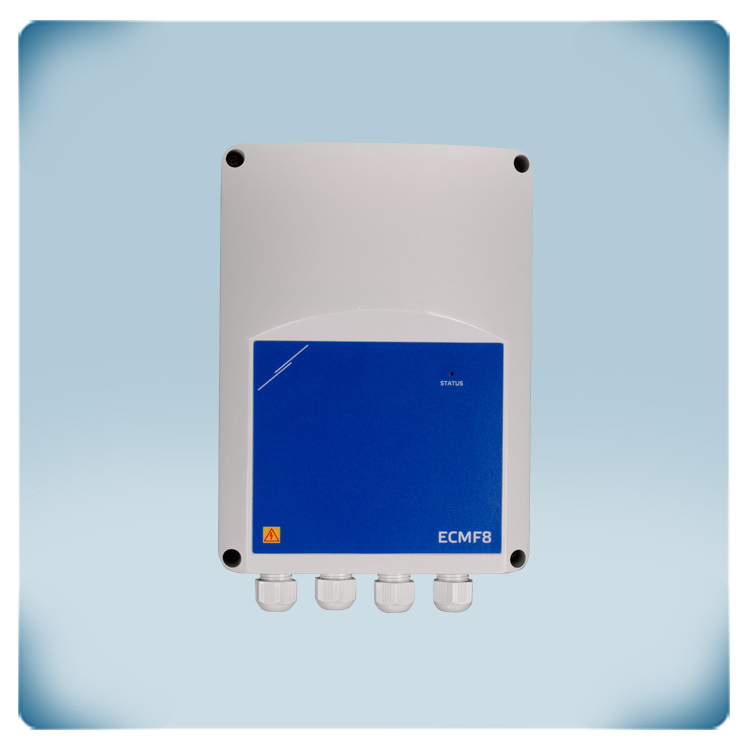

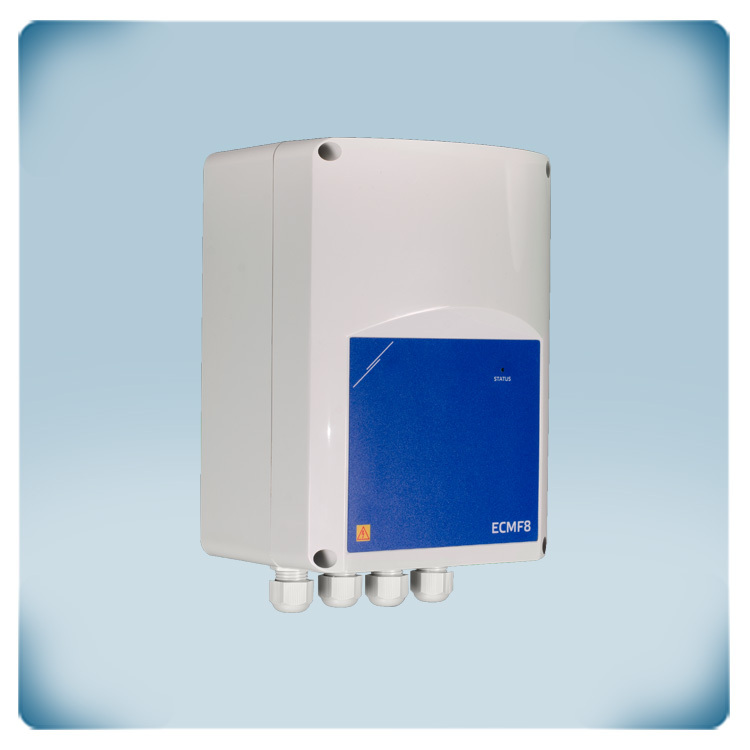

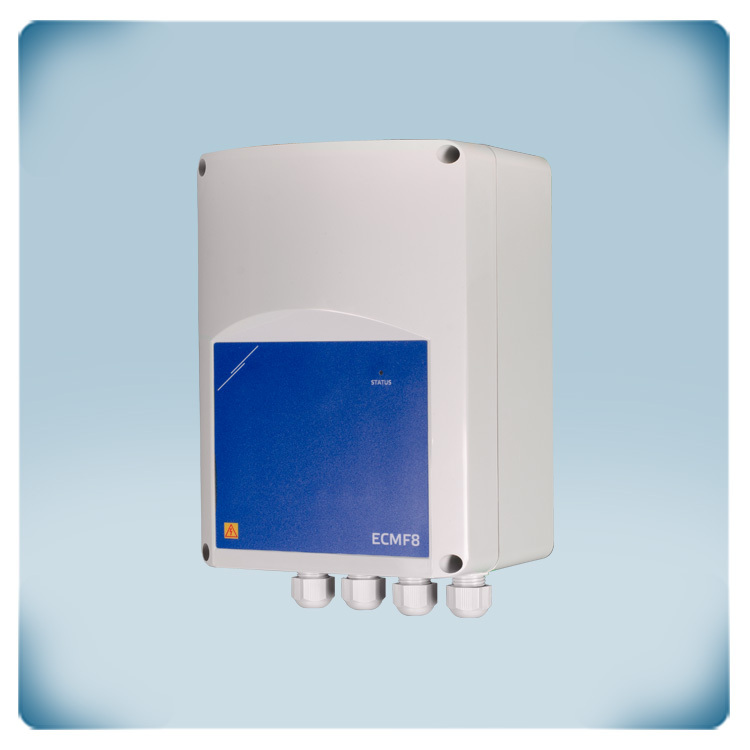

HLK Regelgerät mit zwei 0-10 Volt Ausgängen zur Steuerung von EC Ventilatoren. Zwei Tachoeingänge machen es möglich, Rückmeldungen von den EC-Ventilatoren zu erhalten. HLK Sensoren oder ein Potentiometer können über Modbus RTU Kommunikation oder über zwei Analogeingänge angeschlossen werden. Der Regler verfügt über eine integrierte 24 VDC Stromversorgung zur Versorgung externer HLK Fühler oder Potentiometer. Die erforderliche Versorgungsspannung liegt im Bereich von 85 - 305 VAC. Eine anwendungsspezifische Firmware ist erforderlich. Diese Firmware kann über SenteraWeb heruntergeladen werden. Ein optionales Internet-Gateway ist erforderlich, um diesen Regler mit SenteraWeb zu verbinden.
Dokumente
Zusätzliche Spezifikationen und Beschreibung
Anwendungsspezifische Firmware
ECMF8-Regler benötigen anwendungsspezifische Firmware. Diese Firmware kann über SenteraWeb - Ihre persönliche HLK-Cloud-Plattform - heruntergeladen werden. Für diesen Regler ist ein separates Internet-Gateway erforderlich, um eine Verbindung zu SenteraWeb für den Firmware-Download herzustellen. Sobald die Firmware heruntergeladen ist, ist es möglich, diesen Regler eigenständig zu verwenden oder ihn mit SenteraWeb verbunden zu lassen.
Verschiedene Funktionalitäten
Wir stellen eine Anzahl spezifischer Firmware-Versionen für typische HLK-Anwendungen zur Verfügung (z.B. Destratifizierung mit EC Ventilatoren). Wählen Sie zunächst die gewünschte Funktionalität aus und laden Sie dann die anwendungsspezifische Firmware herunter. Falls erforderlich, können Sie einige Einstellungen über die Modbus Holding Register vornehmen. Es ist keine Programmierung erforderlich!
Eingänge und Ausgänge

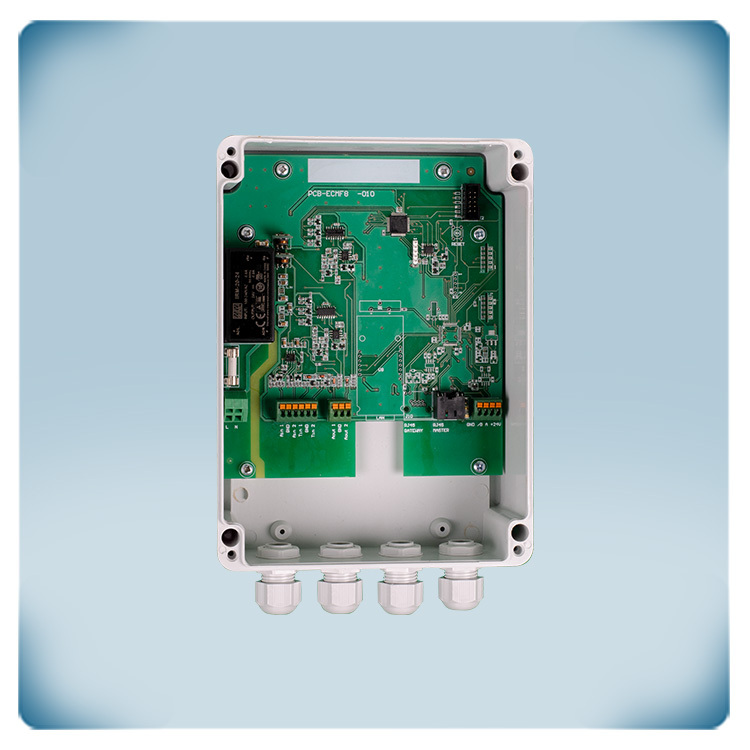

Dieser Regler hat zwei analoge Ausgänge zur Steuerung von EC Ventilatoren. Das Tachosignal der EC Ventilatoren (falls vorhanden) kann ausgelesen werden, um den Status der Ventilatoren zu überprüfen und die Drehzahl zu überwachen. Externe HLK Sensoren oder Potentiometer können über Modbus RTU Kommunikation oder über die Analogeingänge angeschlossen werden. Um die Verdrahtung der externen Geräte zu vereinfachen, ist eine 24 Volt Versorgung über die RJ45 Buchse verfügbar. Die 24 Volt Versorgung und die Modbus Kommunikation können über ein Kabel kombiniert werden - wir nennen dies Power over Modbus oder PoM. Der Typ des Analogeingangs oder -ausgangs und alle anderen Einstellungen können über die Modbus Holding Register angepasst werden.
ECMF8-Regler benötigen anwendungsspezifische Firmware. Diese Firmware kann über SenteraWeb - Ihre persönliche HLK-Cloud-Plattform - heruntergeladen werden. Für diesen Regler ist ein separates Internet-Gateway erforderlich, um eine Verbindung zu SenteraWeb für den Firmware-Download herzustellen. Sobald die Firmware heruntergeladen ist, ist es möglich, diesen Regler eigenständig zu verwenden oder ihn mit SenteraWeb verbunden zu lassen.
Verschiedene Funktionalitäten
Wir stellen eine Anzahl spezifischer Firmware-Versionen für typische HLK-Anwendungen zur Verfügung (z.B. Destratifizierung mit EC Ventilatoren). Wählen Sie zunächst die gewünschte Funktionalität aus und laden Sie dann die anwendungsspezifische Firmware herunter. Falls erforderlich, können Sie einige Einstellungen über die Modbus Holding Register vornehmen. Es ist keine Programmierung erforderlich!
![Destratifizierung](/de/dateien/artikel/bild/beschreibung/ecmf8-ao -dm/destratification_control_2.jpg)
Eingänge und Ausgänge
Dieser Regler hat zwei analoge Ausgänge zur Steuerung von EC Ventilatoren. Das Tachosignal der EC Ventilatoren (falls vorhanden) kann ausgelesen werden, um den Status der Ventilatoren zu überprüfen und die Drehzahl zu überwachen. Externe HLK Sensoren oder Potentiometer können über Modbus RTU Kommunikation oder über die Analogeingänge angeschlossen werden. Um die Verdrahtung der externen Geräte zu vereinfachen, ist eine 24 Volt Versorgung über die RJ45 Buchse verfügbar. Die 24 Volt Versorgung und die Modbus Kommunikation können über ein Kabel kombiniert werden - wir nennen dies Power over Modbus oder PoM. Der Typ des Analogeingangs oder -ausgangs und alle anderen Einstellungen können über die Modbus Holding Register angepasst werden.
