Elektronischer Drehzahlsteller | LED-Anzeige | 4 A
Produktbeschreibung
Der LTX Drehzahlsteller hat zusätzlich eine Betriebsmeldeleuchte, die anzeigt ob der Motor läuft. Die Drehzahl von spannungssteuerbaren Wechselstromlüftern (230 VAC / 50 Hz) kann manuell von Maximum zu Minium geregelt werden über den Drehknopf. Dieser Drehknopf hat auch eine OFF(AUS)-Stellung. Der maximale Strom ist 4 A. Die 4 A Version eignet sich nur für Aufputzmontage. Die Mindestdrehzahl kann über einen internen Trimmer eingestellt werden. Die Phasenanschnittsteuerung (Triac-Technologie) wird verwendet, um die Motorspannung zu ändern und die Motordrehzahl zu regeln.
Zusätzliche Spezifikationen und Beschreibung
Warum LTX der richtige Regler ist
In Wohnumgebungen ist eine einfache und gleichzeitig kostengünstige Steuerungslösung immer wünschenswert. Außerdem kommt es zu Hause immer auch auf das Design an! Das Design der Produktreihe LTX ist schlicht und passt zu jedem Einrichtungsstil.

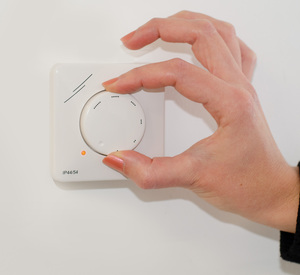

Die Steuerung der Drehzahl des Ventilators mit dem LTX ist so einfach wie das Ein- und Ausschalten der Beleuchtung in Ihrer Wohnung. Über den Drehknopf kann die Drehzahl von hoch bis niedrig eingestellt werden, indem man ihn einfach im Uhrzeigersinn dreht.
Der LTX ist eine solide und zuverlässige Steuerungslösung, die den Geräuschpegel des Ventilators reduziert und die Lebensdauer des angeschlossenen Motors erhöht. Sie erhalten eine vereinfachte manuelle Steuerung, Zuverlässigkeit, Effizienz und eine unübertroffene Einfachheit bei der Installation.
AUS Stellung
Obwohl es sich beim LTX um eine vereinfachte Lösung zur Steuerung der Lüfterdrehzahl handelt, verfügt er über eine AUS Stellung - durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor gestoppt. Bei Bedarf kann die AUS Stellung deaktiviert werden. In diesem Fall kann der Motor laufen, wenn die Stromversorgung vorhanden ist, d.h. wenn das Gerät an das Stromnetz angeschlossen ist. Standardmäßig wird die Versorgungsspannung des LTX über die Klemmen ↑ und N angeschlossen. Um die AUS-Stellung zu deaktivieren, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen, nämlich ↓ und N, anschließen.
Ungeregelter Ausgang
Der LTX verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor freigegeben ist. Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor in Betrieb ist. Der ungeregelte Ausgang wird zur Steuerung externer Geräte wie Ventile, Klappen, Relais, Zusatzbetriebsanzeigen usw. verwendet, die ohne Regelung der Eingangsspannung arbeiten können. Mit anderen Worten: Der LTX steuert den Ventilator über den geregelten Ausgang, indem er die Spannung regelt und die Möglichkeit bietet, ein weiteres Gerät zu steuern. Diesmal ist die Spannung jedoch ungeregelt, d.h. entweder 0 V oder 230 V.
Wenn Sie die Versorgungsspannung standardmäßig und wie in der entsprechenden Dokumentation empfohlen an den LTX anschließen, wird der ungeregelte Ausgang Ihres Reglers aktiv sein, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - das Ventil oder die Klappe wird geschlossen oder die Betriebsanzeige schaltet sich aus. Während der Ventilator in Betrieb ist, bleibt das Ventil bzw. die Klappe geöffnet und die Kontrollleuchte leuchtet. Der maximale Strom beträgt 2 A.
Interner Trimmer für die Mindestdrehzahl
Der LTX verfügt über einen internen Trimmer zur Einstellung der Mindestlüfterdrehzahl. Der Motor kann bei niedrigeren Drehzahlen etwas mehr Lärm erzeugen (aufgrund der unvollkommenen Sinusform der Motorspannung). Die minimale Motorspannung kann eingestellt werden, um ein Abwürgen des Motors bei niedriger Drehzahl zu vermeiden und die Lüfterdrehzahl für Ihr Lüftungssystem zu optimieren. Aus diesem Grund verfügt dieser Regler über einen internen Trimmer für die Mindestdrehzahl. Er kann im Bereich von 20 - 70% der Versorgungsspannung eingestellt werden, was etwa 80 - 180 VAC entspricht.
Anwendung
Die Produktreihe ist für AC Ventilatoren vorgesehen und die Steuerung erfolgt über die Reduzierung der Motorspannung. Wechselstromventilatoren werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Das bedeutet, dass die Serie nur für spannungssteuerbare Motoren geeignet ist. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen ausdrücklich, die zugehörige Dokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.
Mehr als einen Ventilator steuern
Sie können mehrere Motoren an den Regler anschließen, solange die Stromgrenze nicht überschritten wird. In diesem Fall laufen alle Motoren mit der gleichen Drehzahl.
Eingebaut oder an der Wand montiert
Das Gehäuse des LTX besteht aus hochwertigem ASA-Kunststoff in einer Cremefarbe (RAL9010). Das Material ist UV-beständig und bietet Schutz gegen Staub, Spritzwasser und Stöße. Darüber hinaus können Sie den LTX in jede Art von Wand einbauen, da er sowohl für den Einbau als auch für die Wandmontage geeignet ist. Wenn Sie sich für den Einbau in die Wand entscheiden, passt er perfekt in die europäische Standarddose. Sie können ihn nur mit einem feuchten Tuch reinigen.
In Wohnumgebungen ist eine einfache und gleichzeitig kostengünstige Steuerungslösung immer wünschenswert. Außerdem kommt es zu Hause immer auch auf das Design an! Das Design der Produktreihe LTX ist schlicht und passt zu jedem Einrichtungsstil.
Die Steuerung der Drehzahl des Ventilators mit dem LTX ist so einfach wie das Ein- und Ausschalten der Beleuchtung in Ihrer Wohnung. Über den Drehknopf kann die Drehzahl von hoch bis niedrig eingestellt werden, indem man ihn einfach im Uhrzeigersinn dreht.
Der LTX ist eine solide und zuverlässige Steuerungslösung, die den Geräuschpegel des Ventilators reduziert und die Lebensdauer des angeschlossenen Motors erhöht. Sie erhalten eine vereinfachte manuelle Steuerung, Zuverlässigkeit, Effizienz und eine unübertroffene Einfachheit bei der Installation.
AUS Stellung
Obwohl es sich beim LTX um eine vereinfachte Lösung zur Steuerung der Lüfterdrehzahl handelt, verfügt er über eine AUS Stellung - durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor gestoppt. Bei Bedarf kann die AUS Stellung deaktiviert werden. In diesem Fall kann der Motor laufen, wenn die Stromversorgung vorhanden ist, d.h. wenn das Gerät an das Stromnetz angeschlossen ist. Standardmäßig wird die Versorgungsspannung des LTX über die Klemmen ↑ und N angeschlossen. Um die AUS-Stellung zu deaktivieren, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen, nämlich ↓ und N, anschließen.
Ungeregelter Ausgang
Der LTX verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor freigegeben ist. Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor in Betrieb ist. Der ungeregelte Ausgang wird zur Steuerung externer Geräte wie Ventile, Klappen, Relais, Zusatzbetriebsanzeigen usw. verwendet, die ohne Regelung der Eingangsspannung arbeiten können. Mit anderen Worten: Der LTX steuert den Ventilator über den geregelten Ausgang, indem er die Spannung regelt und die Möglichkeit bietet, ein weiteres Gerät zu steuern. Diesmal ist die Spannung jedoch ungeregelt, d.h. entweder 0 V oder 230 V.
Wenn Sie die Versorgungsspannung standardmäßig und wie in der entsprechenden Dokumentation empfohlen an den LTX anschließen, wird der ungeregelte Ausgang Ihres Reglers aktiv sein, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - das Ventil oder die Klappe wird geschlossen oder die Betriebsanzeige schaltet sich aus. Während der Ventilator in Betrieb ist, bleibt das Ventil bzw. die Klappe geöffnet und die Kontrollleuchte leuchtet. Der maximale Strom beträgt 2 A.
Interner Trimmer für die Mindestdrehzahl
Der LTX verfügt über einen internen Trimmer zur Einstellung der Mindestlüfterdrehzahl. Der Motor kann bei niedrigeren Drehzahlen etwas mehr Lärm erzeugen (aufgrund der unvollkommenen Sinusform der Motorspannung). Die minimale Motorspannung kann eingestellt werden, um ein Abwürgen des Motors bei niedriger Drehzahl zu vermeiden und die Lüfterdrehzahl für Ihr Lüftungssystem zu optimieren. Aus diesem Grund verfügt dieser Regler über einen internen Trimmer für die Mindestdrehzahl. Er kann im Bereich von 20 - 70% der Versorgungsspannung eingestellt werden, was etwa 80 - 180 VAC entspricht.
Anwendung
Die Produktreihe ist für AC Ventilatoren vorgesehen und die Steuerung erfolgt über die Reduzierung der Motorspannung. Wechselstromventilatoren werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Das bedeutet, dass die Serie nur für spannungssteuerbare Motoren geeignet ist. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen ausdrücklich, die zugehörige Dokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.
Mehr als einen Ventilator steuern
Sie können mehrere Motoren an den Regler anschließen, solange die Stromgrenze nicht überschritten wird. In diesem Fall laufen alle Motoren mit der gleichen Drehzahl.
Eingebaut oder an der Wand montiert
Das Gehäuse des LTX besteht aus hochwertigem ASA-Kunststoff in einer Cremefarbe (RAL9010). Das Material ist UV-beständig und bietet Schutz gegen Staub, Spritzwasser und Stöße. Darüber hinaus können Sie den LTX in jede Art von Wand einbauen, da er sowohl für den Einbau als auch für die Wandmontage geeignet ist. Wenn Sie sich für den Einbau in die Wand entscheiden, passt er perfekt in die europäische Standarddose. Sie können ihn nur mit einem feuchten Tuch reinigen.
