Elektronischer Drehzahlsteller 230 VAC - 4 A
Produktbeschreibung
Der MTY Drehzahlregler regelt die Drehzahl von einphasigen Wechselstromventilatoren mit einem maximalen Strom von 4 A. Die Ausgangsspannung zum Motor kann manuell über den Drehknopf von Minimum bis Maximum geregelt werden. Dieser Drehknopf hat auch eine OFF(AUS)-Stellung. Die Mindestgeschwindigkeit kann über einen internen Trimmer eingestellt werden. Das Gehäuse ist geeignet nur für Aufputzmontage (IP54). Die Phasenanschnittsteuerung (Triac-Technologie) wird verwendet, um die Motorspannung zu ändern und die Motordrehzahl zu regeln.
Zusätzliche Spezifikationen und Beschreibung
Warum MTY wählen
In Wohnumgebungen ist eine einfache und gleichzeitig kostengünstige Kontrolllösung immer vorzuziehen. Außerdem kommt es zu Hause immer auf das Design an! Das Design der Produktreihe MTY ist schlicht und passt zu jedem Einrichtungsstil.

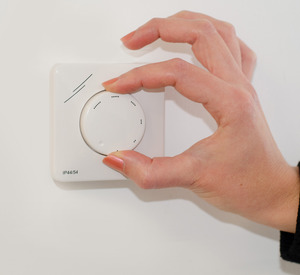

Die Steuerung der Drehzahl mit dem MTY ist so einfach wie das Ein- und Ausschalten der Lampen in Ihrer Wohnung. Mit dem Drehknopf kann die Drehzahl von der niedrigsten bis zur höchsten Stufe durch einfaches Drehen im Uhrzeigersinn eingestellt werden.
Der MTY ist eine solide und zuverlässige Steuerungslösung, die den Geräuschpegel des Ventilators reduziert und die Lebensdauer des angeschlossenen Motors erhöht. Das Ergebnis ist eine vereinfachte manuelle Steuerung, Zuverlässigkeit und Effizienz.
AUS Stellung
Obwohl es sich um eine vereinfachte Lösung zur Steuerung der Drehzahl handelt, verfügt der MTY über eine AUS Stellung - durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor gestoppt. Bei Bedarf kann die AUS Stellung deaktiviert werden. In diesem Fall kann der Motor laufen, wenn die Stromversorgung vorhanden ist, d.h. wenn das Gerät an das Stromnetz angeschlossen ist. Standardmäßig wird die Versorgungsspannung des MTY über die Klemmen ↑ und N angeschlossen. Um die AUS Stellung zu deaktivieren, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen ↓ und N anschließen.
Zusätzlicher Ausgang
Der MTY verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor eingeschaltet ist. Er wird so genannt, weil er entweder EIN (230 Volt) oder AUS (0 Volt) ist. Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor in Betrieb ist. Der ungeregelte Ausgang wird zur Steuerung externer Geräte wie Klappen, Relais, Betriebsanzeigen usw. verwendet, die ohne Regelung der Eingangsspannung arbeiten können. Mit anderen Worten: Das MTY regelt den Ventilator über den so genannten "geregelten Ausgang", indem es die Spannung steuert und die Möglichkeit bietet, ein weiteres Gerät zu regeln. Im zweiten Fall ist die Spannung jedoch "ungeregelt", d. h. entweder 0 V oder 230 V.
Wenn Sie die Versorgungsspannung standardmäßig an das MTY anschließen, wie es in der entsprechenden Dokumentation empfohlen wird, ist der ungeregelte Ausgang Ihres Reglers aktiv, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - die Klappe wird geschlossen oder die Betriebsanzeige erlischt. Während der Ventilator in Betrieb ist, bleibt die Klappe geöffnet und die Anzeige leuchtet. Der maximale Strom beträgt 2 A.
Interner Trimmer für die Mindestdrehzahl
Das MTY verfügt über einen internen Trimmer zur Einstellung der Mindestdrehzahl des Lüfters. Der Motor kann bei niedrigeren Drehzahlen etwas mehr Lärm erzeugen (aufgrund der unvollkommenen Sinusform der Motorspannung). Die minimale Motorspannung kann eingestellt werden, um ein Abwürgen des Motors bei niedriger Drehzahl zu vermeiden und die Lüfterdrehzahl für Ihr Lüftungssystem zu optimieren. Aus diesem Grund verfügt dieser Regler über einen internen Trimmer für die Mindestdrehzahl. Er kann in einem Bereich von 20% - 70% der Versorgungsspannung eingestellt werden.
Verwendung
Die Serie ist für AC Ventilatoren vorgesehen und die Steuerung erfolgt über die Reduzierung der Motorspannung. Wechselstromlüfter werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Das bedeutet, dass die Serie nur für spannungssteuerbare Motoren geeignet ist. Sie können mehrere Motoren an den Regler anschließen, solange die Stromgrenze nicht überschritten wird. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen ausdrücklich, die Begleitdokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.
TRIAC Technologie
Dieser Regler verwendet die TRIAC-Technologie (Phasenanschnittsteuerung) zur Anpassung der Motorspannung und zur Steuerung der Lüfterdrehzahl. TRIAC unterbricht Teile der Eingangsspannung, um die Gesamtspannung des Motors zu reduzieren. Dank dieser Technologie arbeitet der Ventilator ohne übermäßiges Brummen und Summen, was in Wohnumgebungen von entscheidender Bedeutung ist.
Eingebaut oder an der Wand montiert
Das Gehäuse des MTY besteht aus hochwertigem ASA-Kunststoff in einer schönen Cremefarbe (RAL9010). Das Material ist UV-beständig und bietet Schutz gegen Staub, Spritzwasser und Stöße. Darüber hinaus können Sie den MTY in jede Art von Wand einbauen, da er sowohl für den Einbau als auch für die Wandmontage geeignet ist. Wenn Sie sich für den Einbau in die Wand entscheiden, passt er perfekt in die europäische Standarddose. Und Sie können ihn nur mit einem feuchten Tuch reinigen.
In Wohnumgebungen ist eine einfache und gleichzeitig kostengünstige Kontrolllösung immer vorzuziehen. Außerdem kommt es zu Hause immer auf das Design an! Das Design der Produktreihe MTY ist schlicht und passt zu jedem Einrichtungsstil.
Die Steuerung der Drehzahl mit dem MTY ist so einfach wie das Ein- und Ausschalten der Lampen in Ihrer Wohnung. Mit dem Drehknopf kann die Drehzahl von der niedrigsten bis zur höchsten Stufe durch einfaches Drehen im Uhrzeigersinn eingestellt werden.
Der MTY ist eine solide und zuverlässige Steuerungslösung, die den Geräuschpegel des Ventilators reduziert und die Lebensdauer des angeschlossenen Motors erhöht. Das Ergebnis ist eine vereinfachte manuelle Steuerung, Zuverlässigkeit und Effizienz.
AUS Stellung
Obwohl es sich um eine vereinfachte Lösung zur Steuerung der Drehzahl handelt, verfügt der MTY über eine AUS Stellung - durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor gestoppt. Bei Bedarf kann die AUS Stellung deaktiviert werden. In diesem Fall kann der Motor laufen, wenn die Stromversorgung vorhanden ist, d.h. wenn das Gerät an das Stromnetz angeschlossen ist. Standardmäßig wird die Versorgungsspannung des MTY über die Klemmen ↑ und N angeschlossen. Um die AUS Stellung zu deaktivieren, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen ↓ und N anschließen.
Zusätzlicher Ausgang
Der MTY verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor eingeschaltet ist. Er wird so genannt, weil er entweder EIN (230 Volt) oder AUS (0 Volt) ist. Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor in Betrieb ist. Der ungeregelte Ausgang wird zur Steuerung externer Geräte wie Klappen, Relais, Betriebsanzeigen usw. verwendet, die ohne Regelung der Eingangsspannung arbeiten können. Mit anderen Worten: Das MTY regelt den Ventilator über den so genannten "geregelten Ausgang", indem es die Spannung steuert und die Möglichkeit bietet, ein weiteres Gerät zu regeln. Im zweiten Fall ist die Spannung jedoch "ungeregelt", d. h. entweder 0 V oder 230 V.
Wenn Sie die Versorgungsspannung standardmäßig an das MTY anschließen, wie es in der entsprechenden Dokumentation empfohlen wird, ist der ungeregelte Ausgang Ihres Reglers aktiv, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - die Klappe wird geschlossen oder die Betriebsanzeige erlischt. Während der Ventilator in Betrieb ist, bleibt die Klappe geöffnet und die Anzeige leuchtet. Der maximale Strom beträgt 2 A.
Interner Trimmer für die Mindestdrehzahl
Das MTY verfügt über einen internen Trimmer zur Einstellung der Mindestdrehzahl des Lüfters. Der Motor kann bei niedrigeren Drehzahlen etwas mehr Lärm erzeugen (aufgrund der unvollkommenen Sinusform der Motorspannung). Die minimale Motorspannung kann eingestellt werden, um ein Abwürgen des Motors bei niedriger Drehzahl zu vermeiden und die Lüfterdrehzahl für Ihr Lüftungssystem zu optimieren. Aus diesem Grund verfügt dieser Regler über einen internen Trimmer für die Mindestdrehzahl. Er kann in einem Bereich von 20% - 70% der Versorgungsspannung eingestellt werden.
Verwendung
Die Serie ist für AC Ventilatoren vorgesehen und die Steuerung erfolgt über die Reduzierung der Motorspannung. Wechselstromlüfter werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Das bedeutet, dass die Serie nur für spannungssteuerbare Motoren geeignet ist. Sie können mehrere Motoren an den Regler anschließen, solange die Stromgrenze nicht überschritten wird. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen ausdrücklich, die Begleitdokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.
TRIAC Technologie
Dieser Regler verwendet die TRIAC-Technologie (Phasenanschnittsteuerung) zur Anpassung der Motorspannung und zur Steuerung der Lüfterdrehzahl. TRIAC unterbricht Teile der Eingangsspannung, um die Gesamtspannung des Motors zu reduzieren. Dank dieser Technologie arbeitet der Ventilator ohne übermäßiges Brummen und Summen, was in Wohnumgebungen von entscheidender Bedeutung ist.
Eingebaut oder an der Wand montiert
Das Gehäuse des MTY besteht aus hochwertigem ASA-Kunststoff in einer schönen Cremefarbe (RAL9010). Das Material ist UV-beständig und bietet Schutz gegen Staub, Spritzwasser und Stöße. Darüber hinaus können Sie den MTY in jede Art von Wand einbauen, da er sowohl für den Einbau als auch für die Wandmontage geeignet ist. Wenn Sie sich für den Einbau in die Wand entscheiden, passt er perfekt in die europäische Standarddose. Und Sie können ihn nur mit einem feuchten Tuch reinigen.
