Elektronischer Drehzahlsteller 230 VAC - 2,5 A
Produktbeschreibung
Der MTX Drehzahlsteller regelt die Drehzahl von einphasigen Wechselstromventilatoren mit einem maximalen Strom von 2,5 A. Die Ausgangsspannung zum Motor kann manuell über den Drehknopf von Minimum bis Maximum geregelt werden. Dieser Drehknopf hat auch eine OFF(AUS)-Stellung. Die Mindestgeschwindigkeit kann über einen internen Trimmer eingestellt werden. Das Gehäuse ist geeignet für Unterputz- oder Aufputzmontage (IP44 bzw. IP54). Die Phasenanschnittsteuerung (Triac-Technologie) wird verwendet, um die Motorspannung zu ändern und die Motordrehzahl zu regeln.
Zusätzliche Spezifikationen und Beschreibung
Warum die Drehzahl regeln?
Die Drehzahlregelung bietet eine Reihe von Vorteilen: Die Regelung des Geräuschpegels des Ventilators, der langsamere Betrieb des Ventilators senkt die Energiekosten und erhöht die Lebensdauer des Ventilators. In Wohnumgebungen ist eine einfache, aber kostengünstige Steuerungslösung die beste Wahl. Hier kann die Produktreihe MTY von Sentera zum Einsatz kommen. Die Drehzahlregelung ist so einfach wie das Ein- und Ausschalten der Lampen in Ihrer Wohnung. Mit dem Drehknopf kann die Drehzahl des Ventilators durch einfaches Drehen im Uhrzeigersinn von minimal bis maximal eingestellt werden.
AUS Stellung
Obwohl es sich um eine vereinfachte Lösung zur Steuerung der Drehzahk handelt, verfügt der MTY über eine AUS Stellung - durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor gestoppt. Bei Bedarf kann die AUS Stellung deaktiviert werden. In diesem Fall kann der Motor laufen, wenn die Stromversorgung vorhanden ist, d.h. wenn das Gerät an das Stromnetz angeschlossen ist. Standardmäßig wird die Versorgungsspannung des MTY über die Klemmen ↑ und N angeschlossen. Um die AUS-Stellung zu deaktivieren, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen ↓ und N anschließen.
Zusätzlicher Ausgang
Der MTY verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor eingeschaltet ist. Er wird so genannt, weil er entweder EIN (230 Volt) oder AUS (0 Volt) ist. Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor in Betrieb ist. Der ungeregelte Ausgang wird zur Steuerung externer Geräte wie Klappen, Relais, Betriebsanzeigen usw. verwendet, die ohne Regelung der Eingangsspannung arbeiten können. Mit anderen Worten: Das MTY regelt den Ventilator über den so genannten "geregelten Ausgang", indem es die Spannung steuert, mit der Möglichkeit, ein weiteres Gerät zu regeln, aber dieses Mal ist die Spannung "ungeregelt", d.h. entweder 0 V oder 230 V.
Wenn Sie die Versorgungsspannung standardmäßig und wie in der Dokumentation empfohlen an den MTY anschließen, wird der ungeregelte Ausgang Ihres Reglers aktiv sein, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - die Klappe wird geschlossen oder die Betriebsanzeige erlischt. Während der Ventilator in Betrieb ist, bleibt die Klappe geöffnet und die Kontrollleuchte leuchtet. Der maximale Strom beträgt 2 A.
Interner Trimmer für die Mindestdrehzahl
Der MTY verfügt über einen internen Trimmer zur Einstellung der minimalen Drehzahl. Dieser Regler verwendet die TRIAC-Technologie (Phasenanschnittsteuerung) zur Einstellung der Motorspannung und zur Regelung der Lüfterdrehzahl. TRIAC unterbricht Teile der Eingangsspannung, um die Gesamtspannung des Motors zu reduzieren. Dank dieser Technologie arbeitet der Drehzahlregler ohne übermäßiges Brummen und Summen, was in Wohnumgebungen sehr wichtig ist.
Aufgrund des Motortyps kann der Motor jedoch bei niedrigeren Drehzahlen etwas mehr Lärm erzeugen (wegen der unvollkommenen Sinusform der Motorspannung). Die minimale Motorspannung kann eingestellt werden, um ein Abwürgen des Motors bei niedriger Drehzahl zu vermeiden und die Lüfterdrehzahl für Ihr Lüftungssystem zu optimieren. Aus diesem Grund verfügt dieser Regler über einen internen Trimmer für die Mindestdrehzahl. Er kann im Bereich von 20% - 70% der Versorgungsspannung eingestellt werden.
Eine reduzierte Ventilatordrehzahl verbraucht deutlich weniger Strom als der Maximalbetrieb und kann häufig eingesetzt werden, typischerweise bei unbesetztem oder gering belegtem Raum.
Verwendung
Die Produktreihe ist für Wechselstromventilatoren vorgesehen und die Steuerung erfolgt über die Reduzierung der Motorspannung. AC Ventilatoren werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Das bedeutet, dass die Serie nur für spannungssteuerbare Motoren geeignet ist. Sie können mehrere Motoren an den Regler anschließen, solange die Stromgrenze nicht überschritten wird. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen ausdrücklich, die Begleitdokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.

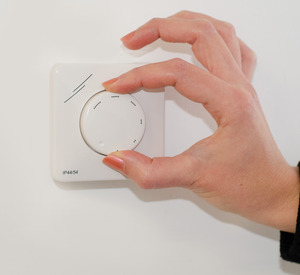

Unterputz- oder Aufputzmontage
Das Gehäuse des MTY ist aus hochwertigem ASA-Kunststoff in einer schönen Cremefarbe (RAL9010) gefertigt. Das Material ist UV-beständig und bietet Schutz vor Staub, Wasser und Stößen. Grundsätzlich können Sie den MTY in jede Art von Wand einbauen. Wenn Sie die Unterputzvariante wählen, passt er perfekt in die europäische Standarddose. Die Schutzart ist IP44 für die Unterputzmontage und IP54 für die Aufputzmontage. Außerdem sieht er sehr schön und schlicht aus und passt in jede Einrichtung. Die Reinigung ist ganz einfach mit einem feuchten Tuch.
Die Drehzahlregelung bietet eine Reihe von Vorteilen: Die Regelung des Geräuschpegels des Ventilators, der langsamere Betrieb des Ventilators senkt die Energiekosten und erhöht die Lebensdauer des Ventilators. In Wohnumgebungen ist eine einfache, aber kostengünstige Steuerungslösung die beste Wahl. Hier kann die Produktreihe MTY von Sentera zum Einsatz kommen. Die Drehzahlregelung ist so einfach wie das Ein- und Ausschalten der Lampen in Ihrer Wohnung. Mit dem Drehknopf kann die Drehzahl des Ventilators durch einfaches Drehen im Uhrzeigersinn von minimal bis maximal eingestellt werden.
AUS Stellung
Obwohl es sich um eine vereinfachte Lösung zur Steuerung der Drehzahk handelt, verfügt der MTY über eine AUS Stellung - durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor gestoppt. Bei Bedarf kann die AUS Stellung deaktiviert werden. In diesem Fall kann der Motor laufen, wenn die Stromversorgung vorhanden ist, d.h. wenn das Gerät an das Stromnetz angeschlossen ist. Standardmäßig wird die Versorgungsspannung des MTY über die Klemmen ↑ und N angeschlossen. Um die AUS-Stellung zu deaktivieren, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen ↓ und N anschließen.
Zusätzlicher Ausgang
Der MTY verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor eingeschaltet ist. Er wird so genannt, weil er entweder EIN (230 Volt) oder AUS (0 Volt) ist. Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor in Betrieb ist. Der ungeregelte Ausgang wird zur Steuerung externer Geräte wie Klappen, Relais, Betriebsanzeigen usw. verwendet, die ohne Regelung der Eingangsspannung arbeiten können. Mit anderen Worten: Das MTY regelt den Ventilator über den so genannten "geregelten Ausgang", indem es die Spannung steuert, mit der Möglichkeit, ein weiteres Gerät zu regeln, aber dieses Mal ist die Spannung "ungeregelt", d.h. entweder 0 V oder 230 V.
Wenn Sie die Versorgungsspannung standardmäßig und wie in der Dokumentation empfohlen an den MTY anschließen, wird der ungeregelte Ausgang Ihres Reglers aktiv sein, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - die Klappe wird geschlossen oder die Betriebsanzeige erlischt. Während der Ventilator in Betrieb ist, bleibt die Klappe geöffnet und die Kontrollleuchte leuchtet. Der maximale Strom beträgt 2 A.
Interner Trimmer für die Mindestdrehzahl
Der MTY verfügt über einen internen Trimmer zur Einstellung der minimalen Drehzahl. Dieser Regler verwendet die TRIAC-Technologie (Phasenanschnittsteuerung) zur Einstellung der Motorspannung und zur Regelung der Lüfterdrehzahl. TRIAC unterbricht Teile der Eingangsspannung, um die Gesamtspannung des Motors zu reduzieren. Dank dieser Technologie arbeitet der Drehzahlregler ohne übermäßiges Brummen und Summen, was in Wohnumgebungen sehr wichtig ist.
Aufgrund des Motortyps kann der Motor jedoch bei niedrigeren Drehzahlen etwas mehr Lärm erzeugen (wegen der unvollkommenen Sinusform der Motorspannung). Die minimale Motorspannung kann eingestellt werden, um ein Abwürgen des Motors bei niedriger Drehzahl zu vermeiden und die Lüfterdrehzahl für Ihr Lüftungssystem zu optimieren. Aus diesem Grund verfügt dieser Regler über einen internen Trimmer für die Mindestdrehzahl. Er kann im Bereich von 20% - 70% der Versorgungsspannung eingestellt werden.
Eine reduzierte Ventilatordrehzahl verbraucht deutlich weniger Strom als der Maximalbetrieb und kann häufig eingesetzt werden, typischerweise bei unbesetztem oder gering belegtem Raum.
Verwendung
Die Produktreihe ist für Wechselstromventilatoren vorgesehen und die Steuerung erfolgt über die Reduzierung der Motorspannung. AC Ventilatoren werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Das bedeutet, dass die Serie nur für spannungssteuerbare Motoren geeignet ist. Sie können mehrere Motoren an den Regler anschließen, solange die Stromgrenze nicht überschritten wird. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen ausdrücklich, die Begleitdokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.
Unterputz- oder Aufputzmontage
Das Gehäuse des MTY ist aus hochwertigem ASA-Kunststoff in einer schönen Cremefarbe (RAL9010) gefertigt. Das Material ist UV-beständig und bietet Schutz vor Staub, Wasser und Stößen. Grundsätzlich können Sie den MTY in jede Art von Wand einbauen. Wenn Sie die Unterputzvariante wählen, passt er perfekt in die europäische Standarddose. Die Schutzart ist IP44 für die Unterputzmontage und IP54 für die Aufputzmontage. Außerdem sieht er sehr schön und schlicht aus und passt in jede Einrichtung. Die Reinigung ist ganz einfach mit einem feuchten Tuch.
