CE Komformität Erklärung
Elektronischer Drehzahlsteller 230 VAC - 1,5 A
Produktbeschreibung
Der MTX Drehzahlregler regelt die Drehzahl von einphasigen Wechselstromventilatoren mit einem maximalen Strom von 1,5 A. Die Ausgangsspannung zum Motor kann manuell über den Drehknopf von Minimum bis Maximum geregelt werden. Dieser Drehknopf hat auch eine OFF(AUS)-Stellung. Die Mindestgeschwindigkeit kann über einen internen Trimmer eingestellt werden. Das Gehäuse ist geeignet für Unterputz- oder Aufputzmontage (IP44 bzw. IP54). Die Phasenanschnittsteuerung (Triac-Technologie) wird verwendet, um die Motorspannung zu ändern und die Motordrehzahl zu regeln.
Zusätzliche Spezifikationen und Beschreibung
Warum die Drehzahl regeln?
Die Regelung der Drehzahl bietet eine Reihe von Vorteilen: Ein langsamerer Betrieb des Lüfters reduziert die Geräuschentwicklung, ein langsamerer Betrieb kann den Stromverbrauch senken, ein langsamerer Betrieb erhöht die Zuverlässigkeit und Lebensdauer des Lüfters.
Wenn Sie auf der Suche nach einer vereinfachten Drehzahlregelung sind, ist der MTY genau das Richtige für Sie! Mit dem Drehknopf kann die Drehzahl im Uhrzeigersinn von niedrig bis hoch eingestellt werden.
Die AUS Stellung
Obwohl es sich bei der Produktreihe MTY um eine vereinfachte Lösung zur Steuerung der Lüfterdrehzahl handelt, verfügt sie über eine AUS Stellung - durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor gestoppt. Bei Bedarf kann die AUS Stellung deaktiviert werden. In diesem Fall läuft der Motor, wenn die Versorgungsspannung vorhanden ist. Standardmäßig wird die Versorgungsspannung des Geräts über die Klemmen ↑ und N angeschlossen. Um die AUS Stellung zu deaktivieren, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen, nämlich ↓ und N, anschließen.
Der ungeregelte Ausgang
Das Gerät verfügt über einen zusätzlichen ungeregelten Ausgang, der aktiv ist, wenn der Motor eingeschaltet ist. Er wird so genannt, weil er entweder EIN (230 Volt) oder AUS (0 Volt) ist.
Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor in Betrieb ist. Der ungeregelte Ausgang wird zur Steuerung externer Geräte wie Klappen, Relais, Betriebsanzeigen usw. verwendet. Wenn Sie die Versorgungsspannung standardmäßig und wie in der entsprechenden Dokumentation empfohlen anschließen, ist der ungeregelte Ausgang Ihres Reglers aktiv, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - die Klappe wird geschlossen oder die Betriebsanzeige erlischt. Während der Ventilator in Betrieb ist, bleibt die Klappe geöffnet und die Kontrollleuchte leuchtet. Der maximale Strom beträgt 2 A.
Trimmer für die Mindestdrehzahl
Darüber hinaus verfügt der MTY über einen internen Trimmer (gekennzeichnet mit MIN) zur Einstellung der minimalen Lüfterdrehzahl. Dieser Regler verwendet die TRIAC-Technologie (Phasenanschnittsteuerung) zur Einstellung der Motorspannung und zur Regelung der Drehzahl. TRIAC unterbricht Teile der Eingangsspannung, um die Gesamtspannung des Motors zu reduzieren. Dank dieser Technologie arbeitet der Drehzahlregler ohne übermäßiges Brummen und Summen.
Aufgrund des Motortyps kann der Motor jedoch bei niedrigeren Drehzahlen etwas mehr Lärm erzeugen (wegen der unvollkommenen Sinusform der Motorspannung). Die minimale Motorspannung kann eingestellt werden, um ein Abwürgen des Motors bei niedriger Drehzahl zu vermeiden und die Lüfterdrehzahl für Ihr Lüftungssystem zu optimieren. Aus diesem Grund verfügt dieser Regler über einen internen Trimmer für die Mindestdrehzahl.
Anwendung
Die Produktreihe steuert Wechselstrommotoren durch Reduzierung der Motorspannung. AC Lüfter werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Die Spannung zum Motor wird über die Phasenanschnittsteuerung reduziert. Die Baureihe ist nur für spannungssteuerbare Motoren geeignet. Außerdem können Sie mehrere Motoren an den Regler anschließen, solange die Stromgrenze nicht überschritten wird. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen ausdrücklich, die Begleitdokumentation sorgfältig zu lesen oder sich mit dem Motorhersteller in Verbindung zu setzen.

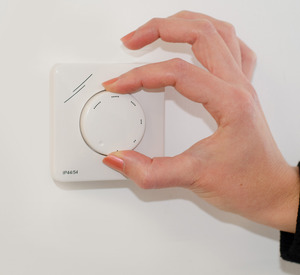

Einbau oder Aufputzmontage
Das Gehäuse des MTY ist aus hochwertigem ASA-Kunststoff in Cremefarbe (RAL9010) gefertigt. Das Material ist UV-beständig und bietet der Elektronik Schutz vor Stößen, Spritzwasser und Schmutz. Vor allem aber können Sie den MTY in jede Art von Wand einbauen - in Massivwände, Gipskarton oder Holzplatten. Wenn Sie sich für die Einbaumontage entscheiden, passt er perfekt in die europäische Standarddose. Die Schutzart ist IP44 für die Unterputzmontage und IP54 für die Aufputzmontage.
Die Reinigung ist natürlich ganz einfach mit einem feuchten Tuch.
Die Regelung der Drehzahl bietet eine Reihe von Vorteilen: Ein langsamerer Betrieb des Lüfters reduziert die Geräuschentwicklung, ein langsamerer Betrieb kann den Stromverbrauch senken, ein langsamerer Betrieb erhöht die Zuverlässigkeit und Lebensdauer des Lüfters.
Wenn Sie auf der Suche nach einer vereinfachten Drehzahlregelung sind, ist der MTY genau das Richtige für Sie! Mit dem Drehknopf kann die Drehzahl im Uhrzeigersinn von niedrig bis hoch eingestellt werden.
Die AUS Stellung
Obwohl es sich bei der Produktreihe MTY um eine vereinfachte Lösung zur Steuerung der Lüfterdrehzahl handelt, verfügt sie über eine AUS Stellung - durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor gestoppt. Bei Bedarf kann die AUS Stellung deaktiviert werden. In diesem Fall läuft der Motor, wenn die Versorgungsspannung vorhanden ist. Standardmäßig wird die Versorgungsspannung des Geräts über die Klemmen ↑ und N angeschlossen. Um die AUS Stellung zu deaktivieren, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen, nämlich ↓ und N, anschließen.
Der ungeregelte Ausgang
Das Gerät verfügt über einen zusätzlichen ungeregelten Ausgang, der aktiv ist, wenn der Motor eingeschaltet ist. Er wird so genannt, weil er entweder EIN (230 Volt) oder AUS (0 Volt) ist.
Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor in Betrieb ist. Der ungeregelte Ausgang wird zur Steuerung externer Geräte wie Klappen, Relais, Betriebsanzeigen usw. verwendet. Wenn Sie die Versorgungsspannung standardmäßig und wie in der entsprechenden Dokumentation empfohlen anschließen, ist der ungeregelte Ausgang Ihres Reglers aktiv, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - die Klappe wird geschlossen oder die Betriebsanzeige erlischt. Während der Ventilator in Betrieb ist, bleibt die Klappe geöffnet und die Kontrollleuchte leuchtet. Der maximale Strom beträgt 2 A.
Trimmer für die Mindestdrehzahl
Darüber hinaus verfügt der MTY über einen internen Trimmer (gekennzeichnet mit MIN) zur Einstellung der minimalen Lüfterdrehzahl. Dieser Regler verwendet die TRIAC-Technologie (Phasenanschnittsteuerung) zur Einstellung der Motorspannung und zur Regelung der Drehzahl. TRIAC unterbricht Teile der Eingangsspannung, um die Gesamtspannung des Motors zu reduzieren. Dank dieser Technologie arbeitet der Drehzahlregler ohne übermäßiges Brummen und Summen.
Aufgrund des Motortyps kann der Motor jedoch bei niedrigeren Drehzahlen etwas mehr Lärm erzeugen (wegen der unvollkommenen Sinusform der Motorspannung). Die minimale Motorspannung kann eingestellt werden, um ein Abwürgen des Motors bei niedriger Drehzahl zu vermeiden und die Lüfterdrehzahl für Ihr Lüftungssystem zu optimieren. Aus diesem Grund verfügt dieser Regler über einen internen Trimmer für die Mindestdrehzahl.
Anwendung
Die Produktreihe steuert Wechselstrommotoren durch Reduzierung der Motorspannung. AC Lüfter werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Die Spannung zum Motor wird über die Phasenanschnittsteuerung reduziert. Die Baureihe ist nur für spannungssteuerbare Motoren geeignet. Außerdem können Sie mehrere Motoren an den Regler anschließen, solange die Stromgrenze nicht überschritten wird. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen ausdrücklich, die Begleitdokumentation sorgfältig zu lesen oder sich mit dem Motorhersteller in Verbindung zu setzen.
Einbau oder Aufputzmontage
Das Gehäuse des MTY ist aus hochwertigem ASA-Kunststoff in Cremefarbe (RAL9010) gefertigt. Das Material ist UV-beständig und bietet der Elektronik Schutz vor Stößen, Spritzwasser und Schmutz. Vor allem aber können Sie den MTY in jede Art von Wand einbauen - in Massivwände, Gipskarton oder Holzplatten. Wenn Sie sich für die Einbaumontage entscheiden, passt er perfekt in die europäische Standarddose. Die Schutzart ist IP44 für die Unterputzmontage und IP54 für die Aufputzmontage.
Die Reinigung ist natürlich ganz einfach mit einem feuchten Tuch.
