CE Komformität Erklärung
Elektronischer Drehzahlsteller 230 VAC - 0,5 A
Produktbeschreibung
Der MTY Drehzahlregler regelt die Drehzahl von einphasigen Wechselstromventilatoren mit einem maximalen Strom von 0,5 A. Die Ausgangsspannung zum Motor kann manuell über den Drehknopf von Minimum bis Maximum geregelt werden. Dieser Drehknopf hat auch eine OFF(AUS)-Stellung. Die Mindestgeschwindigkeit kann über einen internen Trimmer eingestellt werden. Das Gehäuse ist geeignet für Unterputz- oder Aufputzmontage (IP44 bzw. IP54). Die Phasenanschnittsteuerung (Triac-Technologie) wird verwendet, um die Motorspannung zu ändern und die Motordrehzahl zu regeln.
Zusätzliche Spezifikationen und Beschreibung
Warum sollte man die Belüftung von Gebäuden kontrollieren?
Belüftung ist der Austausch von Innen- und Außenluft. Ohne angemessene Belüftung schließt das Gebäude schädliche Schadstoffe wie Kohlenmonoxid, zu viel Kohlendioxid und Feuchtigkeit ein, die sowohl für das Gebäude als auch für seine Benutzer schädlich sein können. Neben der natürlichen Belüftung (d. h. der unkontrollierten Luftbewegung durch Fenster, Türen oder Ritzen in der Wohnung) sorgt eine Lüftungsanlage für eine kontrollierte, gleichmäßige Belüftung des gesamten Gebäudes. Dabei werden ein oder mehrere Ventilatoren und Kanalsysteme eingesetzt, um verbrauchte Luft abzusaugen und/oder frische Luft ins Haus zu leiten. Um die Frischluftzufuhr zu optimieren und die Kosten zu senken, muss die mechanische Lüftung kontrolliert werden.

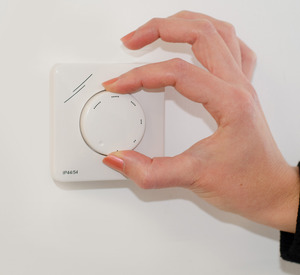

Wenn Sie auf der Suche nach einer vereinfachten Lüftungsregelung sind, ist der MTY genau das Richtige für Sie! Über das eingebaute Potentiometer kann die Drehzahl durch Drehen des Potentiometers im Uhrzeigersinn von der minimalen bis zur maximalen Drehzahl eingestellt werden. Je höher die Ventilatordrehzahl, desto höher der Stromverbrauch. Eine Verringerung der Lüfterdrehzahl um nur 25 % führt zu einer Energieeinsparung von mehr als 50 %. Je nach Lüftungsanlage können auch die Heizkosten durch die Optimierung der Ventilatordrehzahl gesenkt werden.
Extras
Obwohl es sich bei der Produktreihe MTY um eine vereinfachte Lösung zur Steuerung der Lüfterdrehzahl handelt, verfügt sie über eine AUS Stellung - das Drehen des Knopfes gegen den Uhrzeigersinn stoppt den Motor. Außerdem verfügt das Gerät über einen zusätzlichen ungeregelten Ausgang, der aktiv ist, wenn der Motor eingeschaltet ist. Er wird so genannt, weil er entweder EIN (230 Volt) oder AUS (0 Volt) ist. Das MTY verfügt außerdem über einen internen Trimmer zur Einstellung der minimalen Drehzahl (gekennzeichnet mit MIN).
Deaktivierung der AUS Stellung
Falls erforderlich, kann die AUS Stellung deaktiviert werden. In diesem Fall läuft der Motor, wenn die Versorgungsspannung vorhanden ist. Standardmäßig wird die Versorgungsspannung des Geräts über die Klemmen ↑ und N angeschlossen. Um die AUS Stellung zu deaktivieren, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen, nämlich ↓ und N, anschließen.
Der ungeregelte Ausgang
Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor in Betrieb ist. Der ungeregelte Ausgang wird zur Steuerung externer Geräte wie z. B. einer Klappe, eines Relais, einer Betriebsanzeige usw. verwendet. Wenn Sie die Versorgungsspannung standardmäßig und wie in der entsprechenden Dokumentation empfohlen anschließen, ist der ungeregelte Ausgang Ihres Reglers aktiv, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - die Klappe wird geschlossen oder die Betriebsanzeige erlischt. Während der Ventilator in Betrieb ist, bleibt die Klappe geöffnet und die Kontrollleuchte leuchtet. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelt" bezeichnet und sein maximaler Strom beträgt 2 A.
Einstellung der Mindestdrehzahl
Dieser Regler verwendet die TRIAC-Technologie (Phasenanschnittsteuerung) zur Einstellung der Motorspannung und zur Regelung der Drehzahl. TRIAC unterbricht Teile der Eingangsspannung, um die Gesamtspannung des Motors zu reduzieren. Dank dieser Technologie arbeitet der Drehzahlregler ohne übermäßiges Brummen und Summen. Je nach Motortyp kann der Motor bei niedrigeren Drehzahlen etwas mehr Lärm erzeugen (aufgrund der unvollkommenen Sinusform der Motorspannung). Die minimale Motorspannung kann eingestellt werden, um ein Abwürgen des Motors bei niedriger Drehzahl zu vermeiden und die Drehzahl für Ihr Lüftungssystem zu optimieren. Aus diesem Grund verfügt dieser Regler über einen internen Trimmer für die Mindestdrehzahl. Eine reduzierte Ventilatordrehzahl verbraucht deutlich weniger Strom als der Maximalbetrieb und kann häufig eingesetzt werden, typischerweise bei Nichtbelegung oder geringer Belegung.
Verwendung
Die Serie wurde entwickelt, um Wechselstromlüfter durch Reduzierung der Motorspannung zu steuern. AC Lüfter werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Diese Regler reduzieren die Spannung zum Motor über die Phasenanschnittsteuerung. Sie sind daher nur für spannungssteuerbare Motoren geeignet. Es können mehrere Motoren an den Regler angeschlossen werden, solange die Stromgrenze nicht überschritten wird. In diesem Fall laufen alle Motoren mit der gleichen Drehzahl. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen ausdrücklich, die zugehörige Dokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.
Zwei-in-Eins-Gehäuse
Das Gehäuse des MTY ist aus hochwertigem ASA-Kunststoff in einem feinen Cremeton (RAL9010) gefertigt. Dieses Material ist UV-beständig und schützt die Elektronik vor dem Eindringen von Staub, Schmutz und Wasserspritzern. Vor allem aber ist er sowohl für die Unterputz- als auch für die Aufputzmontage geeignet, so dass Sie den MTY in jede Art von Wand einbauen können. Die Schutzart ist IP44 für die Unterputzmontage und IP54 für die Aufputzmontage. Wenn Sie sich für die Unterputzmontage entscheiden, passen die Befestigungslöcher perfekt in die europäischen Standard-Wanddosen. Die Reinigung des MTY ist sehr einfach und erfolgt mit einem feuchten Tuch.
Belüftung ist der Austausch von Innen- und Außenluft. Ohne angemessene Belüftung schließt das Gebäude schädliche Schadstoffe wie Kohlenmonoxid, zu viel Kohlendioxid und Feuchtigkeit ein, die sowohl für das Gebäude als auch für seine Benutzer schädlich sein können. Neben der natürlichen Belüftung (d. h. der unkontrollierten Luftbewegung durch Fenster, Türen oder Ritzen in der Wohnung) sorgt eine Lüftungsanlage für eine kontrollierte, gleichmäßige Belüftung des gesamten Gebäudes. Dabei werden ein oder mehrere Ventilatoren und Kanalsysteme eingesetzt, um verbrauchte Luft abzusaugen und/oder frische Luft ins Haus zu leiten. Um die Frischluftzufuhr zu optimieren und die Kosten zu senken, muss die mechanische Lüftung kontrolliert werden.
Wenn Sie auf der Suche nach einer vereinfachten Lüftungsregelung sind, ist der MTY genau das Richtige für Sie! Über das eingebaute Potentiometer kann die Drehzahl durch Drehen des Potentiometers im Uhrzeigersinn von der minimalen bis zur maximalen Drehzahl eingestellt werden. Je höher die Ventilatordrehzahl, desto höher der Stromverbrauch. Eine Verringerung der Lüfterdrehzahl um nur 25 % führt zu einer Energieeinsparung von mehr als 50 %. Je nach Lüftungsanlage können auch die Heizkosten durch die Optimierung der Ventilatordrehzahl gesenkt werden.
Extras
Obwohl es sich bei der Produktreihe MTY um eine vereinfachte Lösung zur Steuerung der Lüfterdrehzahl handelt, verfügt sie über eine AUS Stellung - das Drehen des Knopfes gegen den Uhrzeigersinn stoppt den Motor. Außerdem verfügt das Gerät über einen zusätzlichen ungeregelten Ausgang, der aktiv ist, wenn der Motor eingeschaltet ist. Er wird so genannt, weil er entweder EIN (230 Volt) oder AUS (0 Volt) ist. Das MTY verfügt außerdem über einen internen Trimmer zur Einstellung der minimalen Drehzahl (gekennzeichnet mit MIN).
Deaktivierung der AUS Stellung
Falls erforderlich, kann die AUS Stellung deaktiviert werden. In diesem Fall läuft der Motor, wenn die Versorgungsspannung vorhanden ist. Standardmäßig wird die Versorgungsspannung des Geräts über die Klemmen ↑ und N angeschlossen. Um die AUS Stellung zu deaktivieren, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen, nämlich ↓ und N, anschließen.
Der ungeregelte Ausgang
Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor in Betrieb ist. Der ungeregelte Ausgang wird zur Steuerung externer Geräte wie z. B. einer Klappe, eines Relais, einer Betriebsanzeige usw. verwendet. Wenn Sie die Versorgungsspannung standardmäßig und wie in der entsprechenden Dokumentation empfohlen anschließen, ist der ungeregelte Ausgang Ihres Reglers aktiv, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - die Klappe wird geschlossen oder die Betriebsanzeige erlischt. Während der Ventilator in Betrieb ist, bleibt die Klappe geöffnet und die Kontrollleuchte leuchtet. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelt" bezeichnet und sein maximaler Strom beträgt 2 A.
Einstellung der Mindestdrehzahl
Dieser Regler verwendet die TRIAC-Technologie (Phasenanschnittsteuerung) zur Einstellung der Motorspannung und zur Regelung der Drehzahl. TRIAC unterbricht Teile der Eingangsspannung, um die Gesamtspannung des Motors zu reduzieren. Dank dieser Technologie arbeitet der Drehzahlregler ohne übermäßiges Brummen und Summen. Je nach Motortyp kann der Motor bei niedrigeren Drehzahlen etwas mehr Lärm erzeugen (aufgrund der unvollkommenen Sinusform der Motorspannung). Die minimale Motorspannung kann eingestellt werden, um ein Abwürgen des Motors bei niedriger Drehzahl zu vermeiden und die Drehzahl für Ihr Lüftungssystem zu optimieren. Aus diesem Grund verfügt dieser Regler über einen internen Trimmer für die Mindestdrehzahl. Eine reduzierte Ventilatordrehzahl verbraucht deutlich weniger Strom als der Maximalbetrieb und kann häufig eingesetzt werden, typischerweise bei Nichtbelegung oder geringer Belegung.
Verwendung
Die Serie wurde entwickelt, um Wechselstromlüfter durch Reduzierung der Motorspannung zu steuern. AC Lüfter werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Diese Regler reduzieren die Spannung zum Motor über die Phasenanschnittsteuerung. Sie sind daher nur für spannungssteuerbare Motoren geeignet. Es können mehrere Motoren an den Regler angeschlossen werden, solange die Stromgrenze nicht überschritten wird. In diesem Fall laufen alle Motoren mit der gleichen Drehzahl. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen ausdrücklich, die zugehörige Dokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.
Zwei-in-Eins-Gehäuse
Das Gehäuse des MTY ist aus hochwertigem ASA-Kunststoff in einem feinen Cremeton (RAL9010) gefertigt. Dieses Material ist UV-beständig und schützt die Elektronik vor dem Eindringen von Staub, Schmutz und Wasserspritzern. Vor allem aber ist er sowohl für die Unterputz- als auch für die Aufputzmontage geeignet, so dass Sie den MTY in jede Art von Wand einbauen können. Die Schutzart ist IP44 für die Unterputzmontage und IP54 für die Aufputzmontage. Wenn Sie sich für die Unterputzmontage entscheiden, passen die Befestigungslöcher perfekt in die europäischen Standard-Wanddosen. Die Reinigung des MTY ist sehr einfach und erfolgt mit einem feuchten Tuch.
