Elektronischer Drehzahlregler | 6 A | Lichtschalter
Produktbeschreibung
Der elektronische Drehzahlsteller SLM hat einen eingebauten Lichtschalter. Auf diese Weise kann die externe Beleuchtung ein- oder ausgeschaltet werden. Eine ideale Lösung für Arbeitsplätze in denen die Beleuchtung in der Absaugung integriert ist, z.B Grossküchen, Arbeitsplätze mit Lötrauchabsaugung, usw... Die Drehzahl von einphasig spannungssteuerbaren Motoren mit einem maximalen Strom von 6 A wird über den Drehzahlsteller geregelt. Die Drehzahl wird durch Änderung der Motorspannung, Triac-Technologie oder Phasenanschnittsteuerung geregelt. Zwei Schalter sind im Gehäuse integriert. Ein Schalter auf der Seite startet oder stoppt den Motor. Der andere Schalter kann zur Aktivierung der Beleuchtung verwendet werden.
Die minimale und maximale Drehzahl kann über interne Trimmer eingestellt werden. Es gibt zwei Startmodi - Kickstart und Softstart, wählbar über eine Steckbrücke.
Zusätzliche Spezifikationen und Beschreibung
Wie kann ich Wechselstromventilatoren steuern?

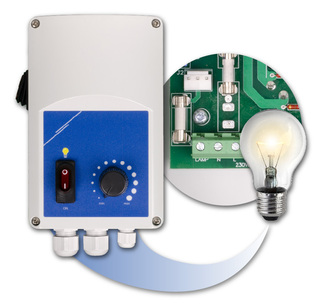

Dieser Drehzahlregler verfügt über einen eingebauten Lichtschalter auf der Frontplatte. Er ermöglicht das Schalten von Lampen oder anderen externen Geräten mit einem maximalen Strom von 3 A.
Mit dem stufenlosen Drehzahlsteller SLM können Sie die Drehzahl von einphasigen Wechselstromventilatoren regeln. Die Drehzahl wird durch Änderung der Motorspannung über Phasenanschnittsteuerung - Triac-Technologie - geregelt.
Die gewünschte Drehzahl kann mit einem Drehknopf auf dem Gerät eingestellt werden.
Wenn Sie nicht sicher sind, ob Ihr Motor spannungssteuerbar ist, wenden Sie sich am besten an den Motorhersteller.
Eine Überdimensionierung des Reglers ist nicht erforderlich.
Der Regler hat Schutzklasse IP54 und ist geeignet für Aufputzmontage.
Einfach zu konfigurieren
Dieser elektronische Drehzahlsteller muss nicht konfiguriert werden. Einmal angeschlossen, ist der Drehzahlregler sofort einsatzbereit! Falls erforderlich, können die minimale und maximale Motorspannung über einen internen Trimmer eingestellt werden.
Kickstart oder Softstart-Beschleunigung können über eine Steckbrücke ausgewählt werden.
Einstellbare minimale und maximale Motordrehzahl
Die minimale und maximale wählbare Motordrehzahl kann über zwei interne Trimmer eingestellt werden. So lässt sich der Drehzahlbereich, der über den Drehknopf an der Frontplatte gewählt werden kann, optimieren. Durch die Optimierung des Drehzahlbereichs können eventuelle Überkapazitäten des Lüfters ausgeglichen werden. Wenn die Mindestdrehzahl ausreichend hoch eingestellt wird, kann eine Überhitzung des Motors bei längerer niedriger Drehzahl verhindert werden. Wenden Sie sich an den Motorhersteller, um herauszufinden, welcher Drehzahlbereich für Ihren Motor zulässig ist.
Motor EIN/AUS-Schalter
Mit dem beleuchteten EIN/AUS Schalter an der Seite kann der AC Lüfter aktiviert oder deaktiviert werden. In der Stellung EIN ist der Schalter beleuchtet. Um den EIN/AUS Schalter zu deaktivieren, schließen Sie die Stromversorgung über die Klemmen L1 und N an (nicht über L und N). Weitere Einzelheiten entnehmen Sie bitte der Montageanleitung.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Zusätzliche Optionen
Beleuchteter EIN/AUS Schalter für Aktivierung oder Deaktivierung des Ventilators
Schalter zur Einschaltung der Beleuchtung
Wie kann man den Motor beschleunigen?
Kickstart und Softstart sind zwei verschiedene Möglichkeiten, den Motor zu starten. Der Unterschied liegt in der Art und Weise, wie der AC Lüfter aus dem Stillstand beschleunigt wird. Kickstart- oder Softstart-Beschleunigung kann über eine interne Steckbrücke ausgewählt werden. Beim Kickstart wird der Motor sofort mit maximaler Drehzahl gestartet. Nach 8 - 10 Sekunden verlangsamt der Motor auf die gewünschte Drehzahl. Beim Softstart wird der Motor aus dem Stillstand sanft auf die gewünschte Drehzahl beschleunigt. Diese Beschleunigungszeit beträgt etwa 8 - 10 Sekunden.
Solides Gehäuse für Aufputzmontage
Dieser Drehzahlregler kann in Innenräumen an einer Wand oder einem Paneel installiert werden. Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54 Schutz gegen das Eindringen von Staub und Wasser.
Dieser Drehzahlregler verfügt über einen eingebauten Lichtschalter auf der Frontplatte. Er ermöglicht das Schalten von Lampen oder anderen externen Geräten mit einem maximalen Strom von 3 A.
Mit dem stufenlosen Drehzahlsteller SLM können Sie die Drehzahl von einphasigen Wechselstromventilatoren regeln. Die Drehzahl wird durch Änderung der Motorspannung über Phasenanschnittsteuerung - Triac-Technologie - geregelt.
Die gewünschte Drehzahl kann mit einem Drehknopf auf dem Gerät eingestellt werden.
Wenn Sie nicht sicher sind, ob Ihr Motor spannungssteuerbar ist, wenden Sie sich am besten an den Motorhersteller.
Eine Überdimensionierung des Reglers ist nicht erforderlich.
Der Regler hat Schutzklasse IP54 und ist geeignet für Aufputzmontage.
Einfach zu konfigurieren
Dieser elektronische Drehzahlsteller muss nicht konfiguriert werden. Einmal angeschlossen, ist der Drehzahlregler sofort einsatzbereit! Falls erforderlich, können die minimale und maximale Motorspannung über einen internen Trimmer eingestellt werden.
Kickstart oder Softstart-Beschleunigung können über eine Steckbrücke ausgewählt werden.
Einstellbare minimale und maximale Motordrehzahl
Die minimale und maximale wählbare Motordrehzahl kann über zwei interne Trimmer eingestellt werden. So lässt sich der Drehzahlbereich, der über den Drehknopf an der Frontplatte gewählt werden kann, optimieren. Durch die Optimierung des Drehzahlbereichs können eventuelle Überkapazitäten des Lüfters ausgeglichen werden. Wenn die Mindestdrehzahl ausreichend hoch eingestellt wird, kann eine Überhitzung des Motors bei längerer niedriger Drehzahl verhindert werden. Wenden Sie sich an den Motorhersteller, um herauszufinden, welcher Drehzahlbereich für Ihren Motor zulässig ist.
Motor EIN/AUS-Schalter
Mit dem beleuchteten EIN/AUS Schalter an der Seite kann der AC Lüfter aktiviert oder deaktiviert werden. In der Stellung EIN ist der Schalter beleuchtet. Um den EIN/AUS Schalter zu deaktivieren, schließen Sie die Stromversorgung über die Klemmen L1 und N an (nicht über L und N). Weitere Einzelheiten entnehmen Sie bitte der Montageanleitung.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Zusätzliche Optionen
Beleuchteter EIN/AUS Schalter für Aktivierung oder Deaktivierung des Ventilators
Schalter zur Einschaltung der Beleuchtung
Wie kann man den Motor beschleunigen?
Kickstart und Softstart sind zwei verschiedene Möglichkeiten, den Motor zu starten. Der Unterschied liegt in der Art und Weise, wie der AC Lüfter aus dem Stillstand beschleunigt wird. Kickstart- oder Softstart-Beschleunigung kann über eine interne Steckbrücke ausgewählt werden. Beim Kickstart wird der Motor sofort mit maximaler Drehzahl gestartet. Nach 8 - 10 Sekunden verlangsamt der Motor auf die gewünschte Drehzahl. Beim Softstart wird der Motor aus dem Stillstand sanft auf die gewünschte Drehzahl beschleunigt. Diese Beschleunigungszeit beträgt etwa 8 - 10 Sekunden.
Solides Gehäuse für Aufputzmontage
Dieser Drehzahlregler kann in Innenräumen an einer Wand oder einem Paneel installiert werden. Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54 Schutz gegen das Eindringen von Staub und Wasser.
