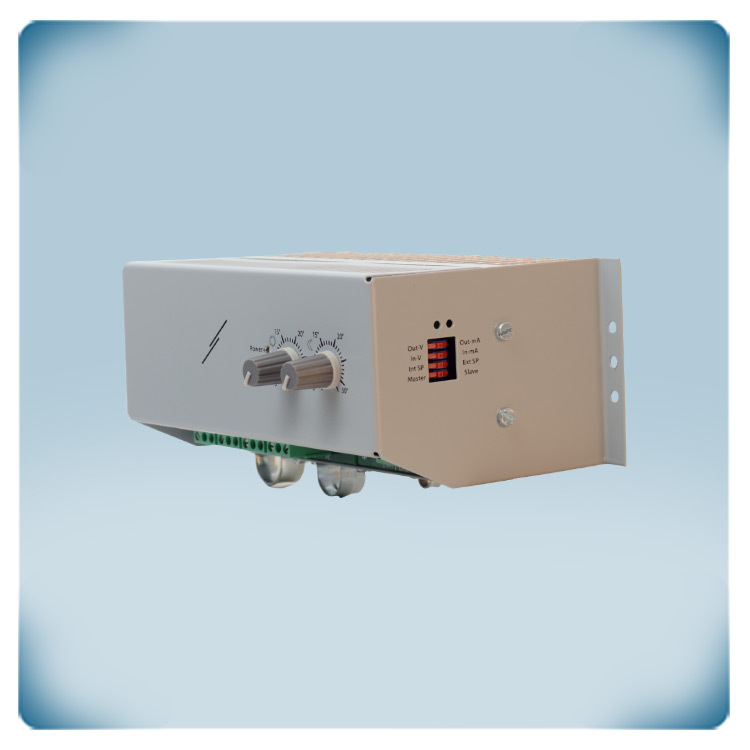

Dreiphasiger Regler elektrische Heizung | Master
Produktbeschreibung
Dieser Regler für elektrische Heizelemente ist speziell für die Regelung von dreiphasigen 400-VAC Heizelementen konzipiert. Er nutzt die zeitproportionale Steuerung durch TRIAC-Technologie. Diese Methode bietet ein präzises Mittel zur Regulierung der Leistung des Heizelements durch Modulation der Ein- und Ausschaltzyklen und gewährleistet eine effiziente und genaue Temperaturregelung.
Die Integration eines externen PT500-Temperaturfühlers erweitert die Möglichkeiten des Systems, indem er die Messung der Umgebungstemperatur ermöglicht. Der Temperatursollwert ist über das integrierte Potentiometer einstellbar und bietet so eine einfache lokale Regelungsmöglichkeit.
Mit einem optionalen externen Potentiometer ist eine Ferneinstellung möglich. Zusätzlich gibt es einen Digitaleingang für die Ferneinschaltung und einen Digitaleingang für die Umschaltung zwischen Tag- und Nachttemperatursollwert.
Die maximale Strombelastbarkeit liegt bei 22 A pro Phase für ohmsche Lasten.
Zusätzliche Spezifikationen und Beschreibung
Funktionsprinzip von EH3C4-15
Die elektrischen Proportional-Heizungsregler EH3C4-15 sind für die Aufrechterhaltung der Lufttemperatur in dreiphasigen (400 V) Heizsystemen durch eine stufenlose Regelung der Last ausgelegt. Diese Impulsgeber werden in Reihe zwischen der Stromversorgung und einer elektrischen Heizung angeschlossen. Der Regler arbeitet mit einer zeitproportionalen Steuerung: Das Verhältnis zwischen Einschalt- und Ausschaltzeit wird an die erforderliche Heizleistung angepasst. Die Regelungsgenauigkeit ist besser als bei einer normalen Triac-Regelung und trägt auch zur Senkung der Energiekosten bei. Da der Strom von einem Triac geschaltet wird, gibt es keine beweglichen Teile, die verschleißen können. Der Strom wird mit einem Phasenwinkel von Null geschaltet, um Netzstörungen zu vermeiden. Das System wurde entwickelt, um eine qualitativ hochwertige, genaue Steuerung und niedrige Lebenszykluskosten zu gewährleisten.
Externes Potentiometer für Temperatursollwert
Zur Einstellung des gewünschten Temperatursollwerts kann ein externes Potentiometer, wie z. B. das MTP, angeschlossen werden.
Anschluss von Slave-Geräten
Das Gerät kann als Master Regler oder als Erweiterungsgerät (Slave) eingesetzt werden. Für die Slave-Funktionalität mit mehreren EH3C4-15-Geräten oder einem EVS(S) ist ein Analogausgang (0-10 V oder 0-20 mA) vorhanden.
PT500 Temperaturfühler
Dieser Regler benötigt einen PT500 Temperaturfühler zur Messung der Umgebungstemperatur. Sentera bietet PT500-Temperaturfühler in verschiedenen Gehäusen an.
Wie wird angeschlossen?
Der Anschluss eines dreiphasigen Heizgeräts an ein Steuergerät erfordert mehrere Schritte, um den ordnungsgemäßen Betrieb und die Sicherheit zu gewährleisten. Zunächst müssen Sie die Spezifikationen des Heizgeräts ermitteln. Prüfen Sie das Typenschild oder die Produktspezifikationen des Drehstromheizgeräts, um die Spannung, die Nennleistung und die erforderlichen spezifischen Verdrahtungskonfigurationen zu ermitteln.
Stellen Sie fest, ob das dreiphasige Heizgerät in einer Dreieck- oder Stern-Stern-Konfiguration verdrahtet werden soll. Diese Informationen finden Sie normalerweise auf dem Typenschild des Heizgeräts oder in der Dokumentation des Herstellers. Vergewissern Sie sich, dass Sie die geeigneten Werkzeuge, Kabel und Stecker für die Arbeit haben. Bevor Sie mit der Verkabelung beginnen, vergewissern Sie sich, dass die Stromzufuhr zum Heizgerät und zum Steuergerät abgeschaltet ist. Dies ist aus Sicherheitsgründen wichtig. Schließen Sie die Dreiphasen-Stromversorgung an das Steuergerät an. Ordnen Sie die Phasen (U, V, W) den entsprechenden Klemmen am Steuergerät (R, S, T) zu. Verbinden Sie die Ausgangsklemmen des Steuergeräts mit den Eingangsklemmen des dreiphasigen Heizgeräts. Beachten Sie die zuvor ermittelte spezifische Verdrahtungskonfiguration (Dreieck oder Stern). Halten Sie sich an die Erdungsvorschriften, die in den regionalen Elektrovorschriften festgelegt sind. Stellen Sie sicher, dass sowohl das Steuergerät als auch das Heizgerät aus Sicherheitsgründen ordnungsgemäß geerdet sind.
Führen Sie nach Abschluss der Anschlüsse eine gründliche Inspektion durch, um sicherzustellen, dass alle Anschlüsse sicher und korrekt sind. Schalten Sie den Strom ein und testen Sie das System, während Sie auf Probleme oder abnormales Verhalten achten.
Einstellungen des Reglers
Ihr Steuergerät verfügt über programmierbare Funktionen, so dass Sie mit den DIP-Schaltern auf der rechten Seite des Geräts die entsprechenden Parameter wie Temperatursollwerte, Regelungsarten und andere relevante Einstellungen vornehmen müssen. Vergewissern Sie sich, dass der Drehstromerhitzer angemessen auf die Signale des Steuergeräts reagiert. Überprüfen Sie die gleichmäßige Temperaturregelung und stellen Sie sicher, dass die Sicherheitsfunktionen (falls vorhanden) korrekt funktionieren.
Einfach zu installieren
Dieser elektrische Heizungsregler kann an der Wand montiert werden. Wählen Sie eine geeignete Stelle für die Montage des Reglers an der Wand. Stellen Sie sicher, dass er für die Bedienung leicht zugänglich ist und die empfohlenen Umgebungsbedingungen eingehalten werden. Stellen Sie sicher, dass die Wandoberfläche eben, sauber und für die Montage geeignet ist. Verwenden Sie bei Bedarf Dübel oder Schrauben, die für den Wandtyp geeignet sind.
Das Gehäuse bietet einen IP20 Schutz gegen das Eindringen von Staub.
Die elektrischen Proportional-Heizungsregler EH3C4-15 sind für die Aufrechterhaltung der Lufttemperatur in dreiphasigen (400 V) Heizsystemen durch eine stufenlose Regelung der Last ausgelegt. Diese Impulsgeber werden in Reihe zwischen der Stromversorgung und einer elektrischen Heizung angeschlossen. Der Regler arbeitet mit einer zeitproportionalen Steuerung: Das Verhältnis zwischen Einschalt- und Ausschaltzeit wird an die erforderliche Heizleistung angepasst. Die Regelungsgenauigkeit ist besser als bei einer normalen Triac-Regelung und trägt auch zur Senkung der Energiekosten bei. Da der Strom von einem Triac geschaltet wird, gibt es keine beweglichen Teile, die verschleißen können. Der Strom wird mit einem Phasenwinkel von Null geschaltet, um Netzstörungen zu vermeiden. Das System wurde entwickelt, um eine qualitativ hochwertige, genaue Steuerung und niedrige Lebenszykluskosten zu gewährleisten.
Externes Potentiometer für Temperatursollwert
Zur Einstellung des gewünschten Temperatursollwerts kann ein externes Potentiometer, wie z. B. das MTP, angeschlossen werden.
Anschluss von Slave-Geräten
Das Gerät kann als Master Regler oder als Erweiterungsgerät (Slave) eingesetzt werden. Für die Slave-Funktionalität mit mehreren EH3C4-15-Geräten oder einem EVS(S) ist ein Analogausgang (0-10 V oder 0-20 mA) vorhanden.
PT500 Temperaturfühler
Dieser Regler benötigt einen PT500 Temperaturfühler zur Messung der Umgebungstemperatur. Sentera bietet PT500-Temperaturfühler in verschiedenen Gehäusen an.
Wie wird angeschlossen?Der Anschluss eines dreiphasigen Heizgeräts an ein Steuergerät erfordert mehrere Schritte, um den ordnungsgemäßen Betrieb und die Sicherheit zu gewährleisten. Zunächst müssen Sie die Spezifikationen des Heizgeräts ermitteln. Prüfen Sie das Typenschild oder die Produktspezifikationen des Drehstromheizgeräts, um die Spannung, die Nennleistung und die erforderlichen spezifischen Verdrahtungskonfigurationen zu ermitteln.
Stellen Sie fest, ob das dreiphasige Heizgerät in einer Dreieck- oder Stern-Stern-Konfiguration verdrahtet werden soll. Diese Informationen finden Sie normalerweise auf dem Typenschild des Heizgeräts oder in der Dokumentation des Herstellers. Vergewissern Sie sich, dass Sie die geeigneten Werkzeuge, Kabel und Stecker für die Arbeit haben. Bevor Sie mit der Verkabelung beginnen, vergewissern Sie sich, dass die Stromzufuhr zum Heizgerät und zum Steuergerät abgeschaltet ist. Dies ist aus Sicherheitsgründen wichtig. Schließen Sie die Dreiphasen-Stromversorgung an das Steuergerät an. Ordnen Sie die Phasen (U, V, W) den entsprechenden Klemmen am Steuergerät (R, S, T) zu. Verbinden Sie die Ausgangsklemmen des Steuergeräts mit den Eingangsklemmen des dreiphasigen Heizgeräts. Beachten Sie die zuvor ermittelte spezifische Verdrahtungskonfiguration (Dreieck oder Stern). Halten Sie sich an die Erdungsvorschriften, die in den regionalen Elektrovorschriften festgelegt sind. Stellen Sie sicher, dass sowohl das Steuergerät als auch das Heizgerät aus Sicherheitsgründen ordnungsgemäß geerdet sind.
Führen Sie nach Abschluss der Anschlüsse eine gründliche Inspektion durch, um sicherzustellen, dass alle Anschlüsse sicher und korrekt sind. Schalten Sie den Strom ein und testen Sie das System, während Sie auf Probleme oder abnormales Verhalten achten.
Einstellungen des Reglers
Ihr Steuergerät verfügt über programmierbare Funktionen, so dass Sie mit den DIP-Schaltern auf der rechten Seite des Geräts die entsprechenden Parameter wie Temperatursollwerte, Regelungsarten und andere relevante Einstellungen vornehmen müssen. Vergewissern Sie sich, dass der Drehstromerhitzer angemessen auf die Signale des Steuergeräts reagiert. Überprüfen Sie die gleichmäßige Temperaturregelung und stellen Sie sicher, dass die Sicherheitsfunktionen (falls vorhanden) korrekt funktionieren.
Einfach zu installieren
Dieser elektrische Heizungsregler kann an der Wand montiert werden. Wählen Sie eine geeignete Stelle für die Montage des Reglers an der Wand. Stellen Sie sicher, dass er für die Bedienung leicht zugänglich ist und die empfohlenen Umgebungsbedingungen eingehalten werden. Stellen Sie sicher, dass die Wandoberfläche eben, sauber und für die Montage geeignet ist. Verwenden Sie bei Bedarf Dübel oder Schrauben, die für den Wandtyp geeignet sind.
Das Gehäuse bietet einen IP20 Schutz gegen das Eindringen von Staub.
