Differenzdruckwächter | 50-500 Pa
Produktbeschreibung

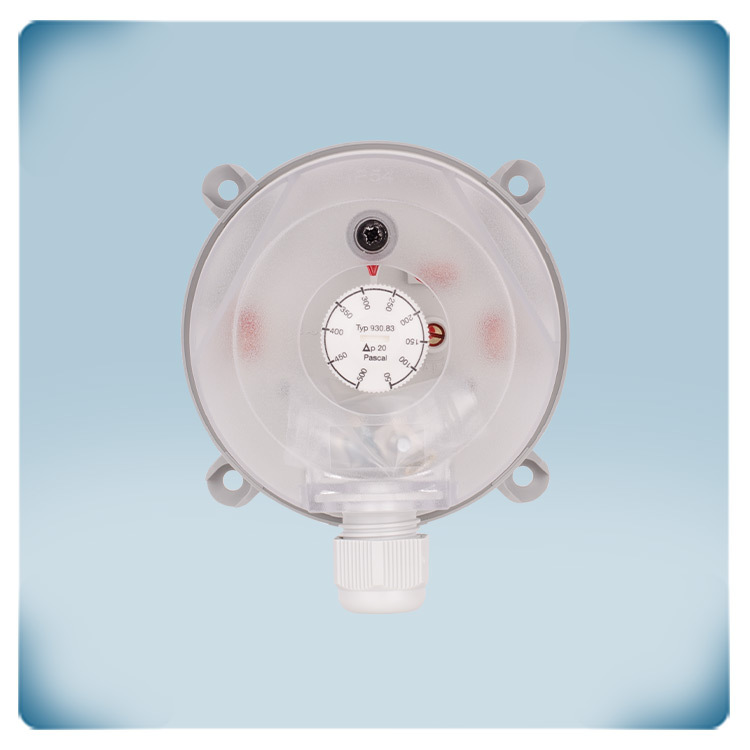

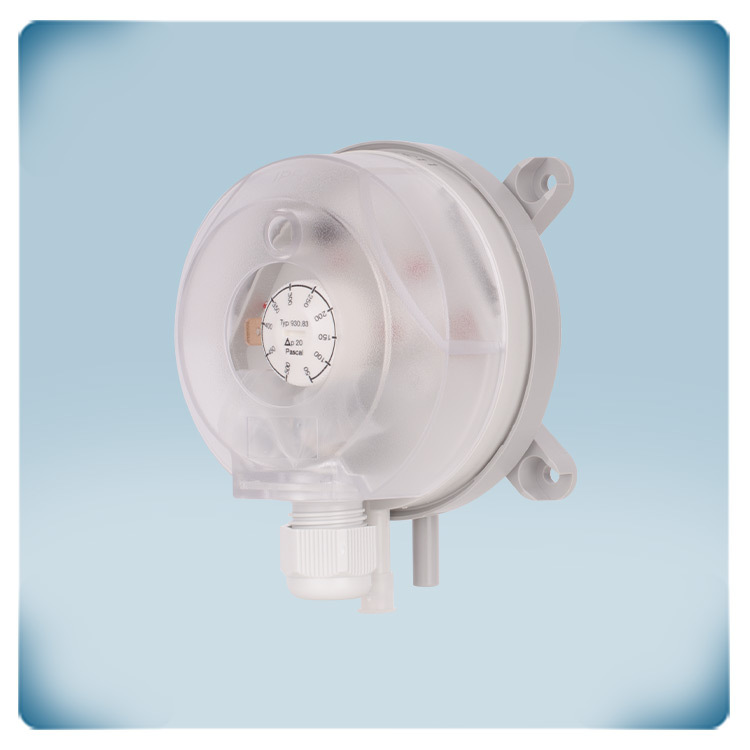

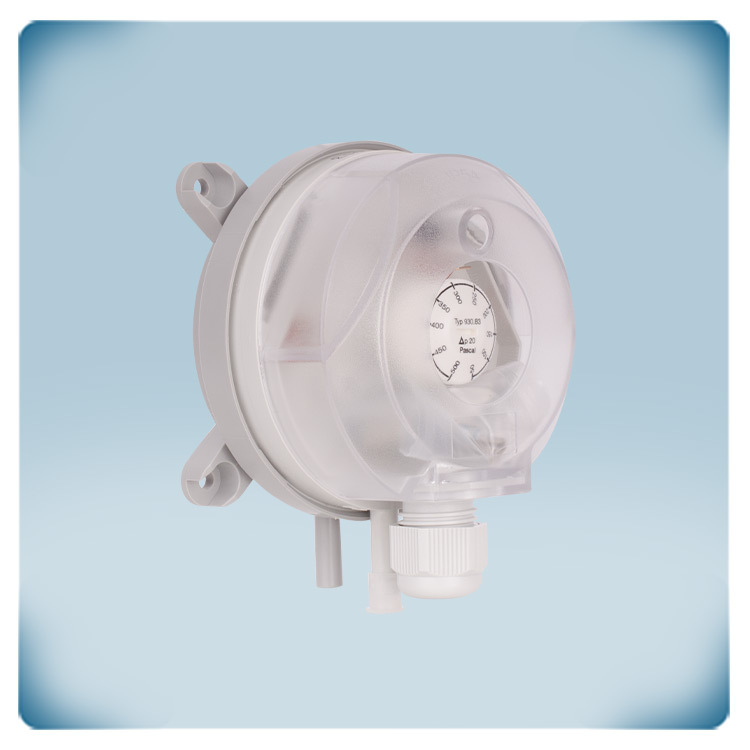

Der PSW Differenzdruckschalter ist geeignet für Filter- und Ventilatorenüberwachung. Der gewünschte Schaltdruck kann mit Hilfe einer Wählscheibe im Gerät eingestellt werden. Er kann für Luft oder andere nicht kombinierbare, nicht-aggressive Gase eingesetzt werden. Diese Ausführung erfasst einen Differenzdruck im Bereich von 50 bis 500 Pa. Die Ausgangskontakte können eine ohmsche Last von max. 1 A - 250 VAC schalten. Das Gerät hat einen IP54 Schutz.
Zusätzliche Spezifikationen und Beschreibung
Was ist ein Differenzdruckschalter?
Differenzdruckschalter erkennen Druckunterschiede zwischen zwei festgelegten Punkten. Diese Schalter verfügen über zwei Anschlüsse, die mit den jeweiligen Druckquellen verbunden sind und so den Differenzdruck zwischen ihnen überwachen. Bei Erreichen eines vordefinierten Schwellenwerts wird die interne Membran im Schalter ausgelenkt, um eine Stromkreisverbindung herzustellen oder zu unterbrechen. Diese Änderung im Kreislauf löst einen Alarm aus, der den Benutzer über die Druckänderung informiert. Benutzer können den Schaltsollwert entweder voreinstellen oder vor Ort anpassen.
Differenzdruckschalter erkennen Druckunterschiede zwischen zwei festgelegten Punkten. Diese Schalter verfügen über zwei Anschlüsse, die mit den jeweiligen Druckquellen verbunden sind und so den Differenzdruck zwischen ihnen überwachen. Bei Erreichen eines vordefinierten Schwellenwerts wird die interne Membran im Schalter ausgelenkt, um eine Stromkreisverbindung herzustellen oder zu unterbrechen. Diese Änderung im Kreislauf löst einen Alarm aus, der den Benutzer über die Druckänderung informiert. Benutzer können den Schaltsollwert entweder voreinstellen oder vor Ort anpassen.
Ein Gerät, verschiedene AnwendungenDie Differenzdruckschalter der Produktreihe PSW aktivieren und deaktivieren Lüfter oder Pumpen und überwachen den Luftfilterstatus in Lüftungssystemen und Lüftungsgeräten. Sie können auch in Lüftungsgeräten mit Wärmetauschern eingesetzt werden, um die Geräte vor dem Einfrieren zu schützen, oder in elektrischen Kanalheizungen, um sie vor Überhitzung zu schützen. Der Differenzdruckwert wird mit dem Knopf unter der Abdeckung des Schalters eingestellt.
Die Serie dient zur Überwachung von Überdruck, Vakuum und Differenzdruck von Luft oder anderen nicht brennbaren, nicht aggressiven Gasen. Es eignet sich besonders zur Überwachung von Filtern und Ventilatoren, zum Schutz von Heizlüftern vor Überhitzung, zur Steuerung des Luftstroms in Zuluftkanälen oder zum Frostschutz.
Sie können mit PSET-PVC-Verbindungsdüsen und 2 Meter langen Kunststoffrohren mit Befestigungsschraubensatz kombiniert werden.
Unübertroffene Qualität
Der potentialfreie kontaktausgang hat eine mittlere Lebensdauer von 10.000.000 Schaltspielen. Die Kontaktbelastbarkeit beträgt 1 A für ohmsche Lasten oder 0,4 A für induktive Lasten (250 VAC). Bitte beachten Sie, dass der Differenzdruckschalter bei Auslösedrücken unter 50 Pa nicht kopfüber montiert werden darf!
Der potentialfreie kontaktausgang hat eine mittlere Lebensdauer von 10.000.000 Schaltspielen. Die Kontaktbelastbarkeit beträgt 1 A für ohmsche Lasten oder 0,4 A für induktive Lasten (250 VAC). Bitte beachten Sie, dass der Differenzdruckschalter bei Auslösedrücken unter 50 Pa nicht kopfüber montiert werden darf!
Einfach zu installieren und zu verwenden

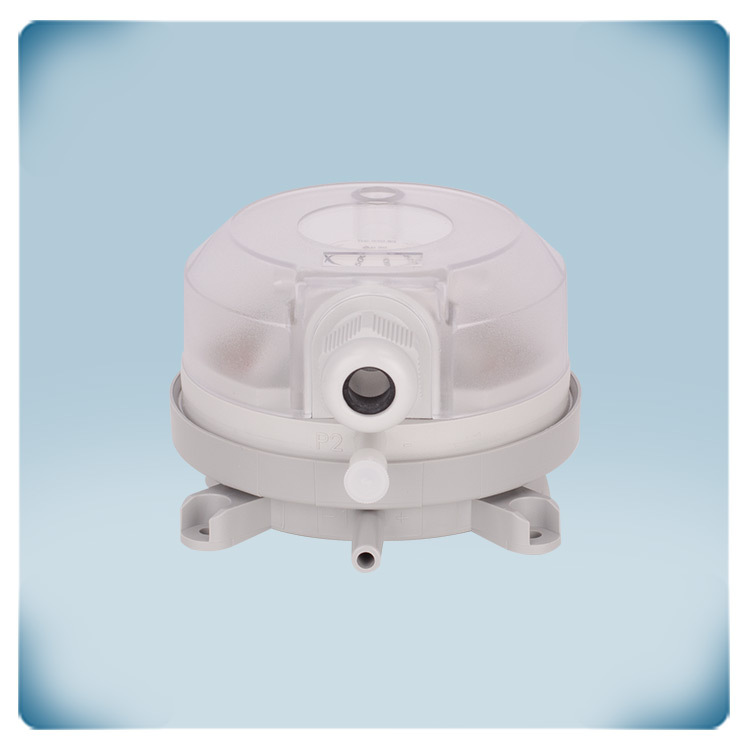

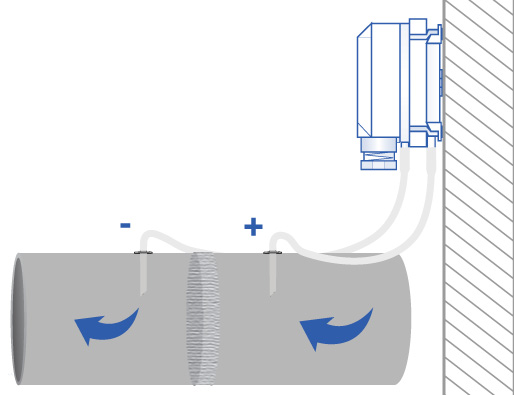

Montieren Sie das Gerät einfach auf einer geeigneten Oberfläche. Anschluss P1 ist für den höheren Druck oder das niedrigere Vakuum; Anschluss P2 ist für niedrigeren Druck oder höheres Vakuum. Kontakt 3 – 2 schließt und Kontakt 3 – 1 öffnet, wenn der Differenzdruck steigt.
Montieren Sie das Gerät einfach auf einer geeigneten Oberfläche. Anschluss P1 ist für den höheren Druck oder das niedrigere Vakuum; Anschluss P2 ist für niedrigeren Druck oder höheres Vakuum. Kontakt 3 – 2 schließt und Kontakt 3 – 1 öffnet, wenn der Differenzdruck steigt.
Solides Gehäuse

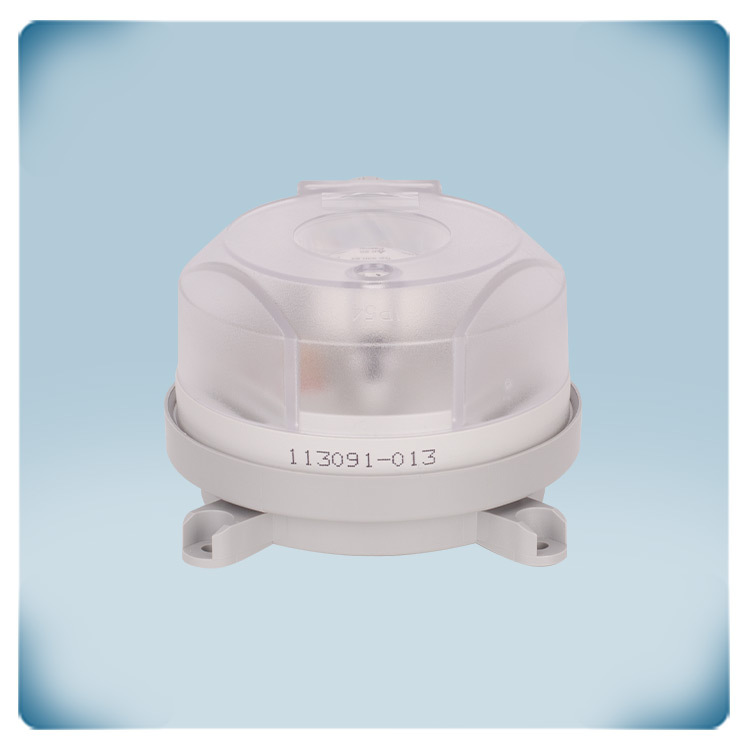

Die Kunststoffabdeckung schützt vor dem Eindringen von Staub, Schmutz und Wasser. In Kombination mit der Kunststoffabdeckung beträgt die Schutzart IP54.
Die Kunststoffabdeckung schützt vor dem Eindringen von Staub, Schmutz und Wasser. In Kombination mit der Kunststoffabdeckung beträgt die Schutzart IP54.
