Differenzdruckwächter | 20-200 Pa | inkl. Schlauch und Stutzen
Produktbeschreibung
Der PSW Differenzdruckschalter ist geeignet für Filter- und Ventilatorenüberwachung. Der gewünschte Schaltdruck kann mit Hilfe einer Wählscheibe im Gerät eingestellt werden. Er kann für Luft oder andere nicht kombinierbare, nicht-aggressive Gase eingesetzt werden. Diese Ausführung erfasst einen Differenzdruck im Bereich von 20 bis 200 Pa. Die Ausgangskontakte können eine ohmsche Last von max. 1 A - 250 VAC schalten. Das Gerät hat einen IP54 Schutz. Lieferung inkl. Schlauch und Kanalanschlussstutzen.
Zusätzliche Spezifikationen und Beschreibung
Wie funktioniert ein Differenzdruckschalter?
Ein Differenzdruckschalter funktioniert, indem er Druckschwankungen zwischen zwei festgelegten Punkten erkennt. Es besteht aus zwei Anschlüssen, die mit ihren jeweiligen Druckquellen verbunden sind und so die Druckdifferenz zwischen ihnen überwachen können. Wenn dieser Unterschied einen vorgegebenen Schwellenwert überschreitet, wird die interne Membran des Schalters ausgelenkt, wodurch entweder eine Stromkreisverbindung hergestellt oder unterbrochen wird. Diese Änderung im Kreislauf löst einen Alarm aus, der den Benutzer auf die Druckänderung aufmerksam macht. Anwender haben die Möglichkeit, die Schaltschwelle entweder voreinzustellen oder vor Ort anzupassen.
Ein Differenzdruckschalter funktioniert, indem er Druckschwankungen zwischen zwei festgelegten Punkten erkennt. Es besteht aus zwei Anschlüssen, die mit ihren jeweiligen Druckquellen verbunden sind und so die Druckdifferenz zwischen ihnen überwachen können. Wenn dieser Unterschied einen vorgegebenen Schwellenwert überschreitet, wird die interne Membran des Schalters ausgelenkt, wodurch entweder eine Stromkreisverbindung hergestellt oder unterbrochen wird. Diese Änderung im Kreislauf löst einen Alarm aus, der den Benutzer auf die Druckänderung aufmerksam macht. Anwender haben die Möglichkeit, die Schaltschwelle entweder voreinzustellen oder vor Ort anzupassen.
Die Produktreihe
Die Differenzdruckschalter der PSW-Serie dienen verschiedenen Zwecken, beispielsweise dem Aktivieren oder Deaktivieren von Lüftern oder Pumpen und der Überwachung des Status von Luftfiltern in Lüftungssystemen und Lüftungsgeräten. Sie finden Anwendung in Lüftungsgeräten mit Wärmetauschern zum Schutz vor Frost oder zum Schutz elektrischer Kanalheizgeräte vor Überhitzung. Diese Schalter dienen zur Überwachung von Überdruck, Vakuum und Differenzdruck von Luft oder anderen nicht brennbaren, nicht aggressiven Gasen.

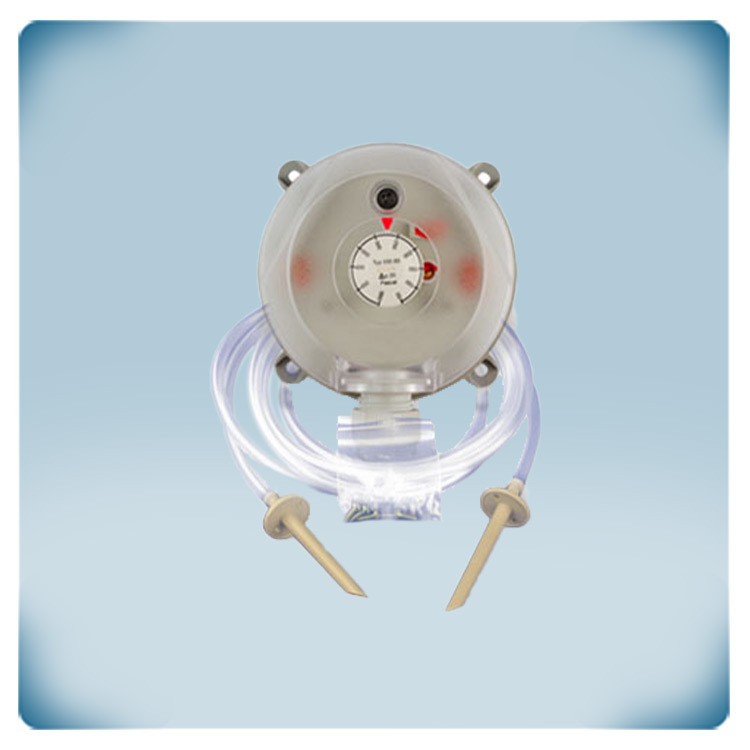

Das PSW--200-PVC umfasst den PSW-Schalter selbst sowie PSET-PVC-Verbindungsdüsen und 2 Meter lange Kunststoffrohre mit Befestigungsschrauben.
Das PSET-PVC verbindet den Differenzdruckschalter mit dem Rohrleitungssystem und ermöglicht die Messung des Differenzdrucks in Pascal. Die Düsen bestehen aus hochwertigem, hitzebeständigem grauem r-ABS-Kunststoff mit einer Länge von 83 mm und einem Durchmesser von 6,4 mm am Anschlussende. Die Schläuche bestehen aus transparentem PVC mit einem Durchmesser von 7 mm und einer Länge von 2 m, mit einem maximalen Arbeitsdruck von 10.000 Pa und einer maximalen Betriebstemperatur von 60 °C.
Der potentialfreie kontaktausgang des Differenzdruckschalters hat eine mittlere Lebensdauer von 10.000.000 Schaltspielen, mit Kontaktbelastbarkeiten von 1 A für ohmsche Lasten oder 0,4 A für induktive Lasten (bei 250 VAC).
Die Differenzdruckschalter der PSW-Serie dienen verschiedenen Zwecken, beispielsweise dem Aktivieren oder Deaktivieren von Lüftern oder Pumpen und der Überwachung des Status von Luftfiltern in Lüftungssystemen und Lüftungsgeräten. Sie finden Anwendung in Lüftungsgeräten mit Wärmetauschern zum Schutz vor Frost oder zum Schutz elektrischer Kanalheizgeräte vor Überhitzung. Diese Schalter dienen zur Überwachung von Überdruck, Vakuum und Differenzdruck von Luft oder anderen nicht brennbaren, nicht aggressiven Gasen.
Das PSW--200-PVC umfasst den PSW-Schalter selbst sowie PSET-PVC-Verbindungsdüsen und 2 Meter lange Kunststoffrohre mit Befestigungsschrauben.
Das PSET-PVC verbindet den Differenzdruckschalter mit dem Rohrleitungssystem und ermöglicht die Messung des Differenzdrucks in Pascal. Die Düsen bestehen aus hochwertigem, hitzebeständigem grauem r-ABS-Kunststoff mit einer Länge von 83 mm und einem Durchmesser von 6,4 mm am Anschlussende. Die Schläuche bestehen aus transparentem PVC mit einem Durchmesser von 7 mm und einer Länge von 2 m, mit einem maximalen Arbeitsdruck von 10.000 Pa und einer maximalen Betriebstemperatur von 60 °C.
Der potentialfreie kontaktausgang des Differenzdruckschalters hat eine mittlere Lebensdauer von 10.000.000 Schaltspielen, mit Kontaktbelastbarkeiten von 1 A für ohmsche Lasten oder 0,4 A für induktive Lasten (bei 250 VAC).
Vereinfachte Installation
Die Installation ist unkompliziert: Montieren Sie das Gerät einfach auf einer geeigneten Oberfläche. Bitte beachten Sie, dass der Differenzdruckschalter bei Auslösedrücken unter 50 Pa nicht kopfüber montiert werden darf!

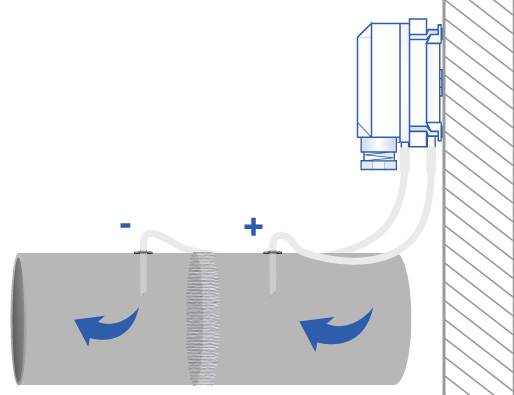

Anschluss P1 ist für den höheren Druck bzw. niedrigeres Vakuum vorgesehen, während Anschluss P2 für den niedrigeren Druck bzw. höheres Vakuum vorgesehen ist. Bei steigendem Differenzdruck schließt Kontakt 3-2 und Kontakt 3-1 öffnet.
Die Installation ist unkompliziert: Montieren Sie das Gerät einfach auf einer geeigneten Oberfläche. Bitte beachten Sie, dass der Differenzdruckschalter bei Auslösedrücken unter 50 Pa nicht kopfüber montiert werden darf!
Anschluss P1 ist für den höheren Druck bzw. niedrigeres Vakuum vorgesehen, während Anschluss P2 für den niedrigeren Druck bzw. höheres Vakuum vorgesehen ist. Bei steigendem Differenzdruck schließt Kontakt 3-2 und Kontakt 3-1 öffnet.
Schutzgehäuse
Der Schalter ist in einem stabilen Gehäuse mit Kunststoffabdeckung untergebracht und bietet Schutz vor Staub, Schmutz und Wassereintritt. In Kombination mit der Kunststoffabdeckung beträgt die Schutzart IP54.
Der Schalter ist in einem stabilen Gehäuse mit Kunststoffabdeckung untergebracht und bietet Schutz vor Staub, Schmutz und Wassereintritt. In Kombination mit der Kunststoffabdeckung beträgt die Schutzart IP54.
