Automatisches Regelgerät für AC Lüfter | 2x 3 A | Internet Gateway

Die TCMF8-Regler benötigen anwendungsspezifische Firmware. Üblicherweise werden sie verwendet, um die Lüftergeschwindigkeit basierend auf den Daten von angeschlossenen Sensoren oder Potentiometern zu steuern. Die anwendungsspezifische Firmware kann über SenteraWeb – Ihre persönliche HVAC-Cloud-Plattform – heruntergeladen werden. Dieser Regler verfügt über ein integriertes Gateway, das eine Verbindung sowohl über Kabel als auch über WLAN zu SenteraWeb ermöglicht, um die anwendungsspezifische Firmware herunterzuladen. SenteraWeb bietet über die Cloud zahlreiche zusätzliche Funktionen, einschließlich Kalenderfunktionen, Datenprotokollierung und Nachrichtenservice.

Wir bieten eine Reihe von anwendungsspezifischen Firmware-Versionen für typische HVAC-Anwendungen (z. B. Destratifikation, bedarfsgesteuerte Lüftergeschwindigkeitsregelung usw.) an. Wählen Sie zunächst die gewünschte Funktionalität über die Seite „Lösungen“ auf unserer Website aus und laden Sie anschließend die anwendungsspezifische Firmware auf den TCMF8-Regler herunter. Bei Bedarf an der Destratifikation von Lüftern können einige Einstellungen über die Modbus-Holding-Register angepasst werden. Eine Programmierung ist nicht erforderlich!

Dieser Regler verfügt über zwei Ausgänge, um AC-Lüfter mit Einphasenmotoren anzusteuern. Der maximale kombinierte Strom beträgt 3 A pro Ausgang. Die Lüftergeschwindigkeit wird durch Senkung der Motorspannung über Phasenanschnittsteuerung / TRIAC-Technologie geregelt.

Sensoren oder Potentiometer anschließen

Externe HVAC-Sensoren oder Potentiometer können über Modbus RTU oder über die analogen Eingänge an den TCMF8 angeschlossen werden. Zur Vereinfachung der Verkabelung externer Geräte steht eine 24-Volt-Stromversorgung über den RJ45-Anschluss zur Verfügung. Die 24-Volt-Stromversorgung und die Modbus-Kommunikation können über ein einzelnes Kabel bereitgestellt werden – wir nennen dies Power over Modbus oder PoM. Alle Einstellungen können über die Modbus-Holding-Register angepasst werden.

Wenn ein Wechselstrommotor ausfällt, liegt das häufig an Überhitzung. Um eine Überhitzung des Motors rechtzeitig zu erkennen, sind einige Motoren mit TK- oder Thermokontakten ausgestattet. Diese thermischen Kontakte messen die Temperatur in den Motorwicklungen. Die TCMF8-Regler können zwei thermische Motor-Kontakte überwachen. Im Falle einer Überhitzung des Motors wird die TK-Überwachungsfunktion den Motor abschalten, um dauerhafte Motorschäden zu vermeiden. Die TK des Motors kann an die TK- und 24 VDC-Klemmen angeschlossen werden.

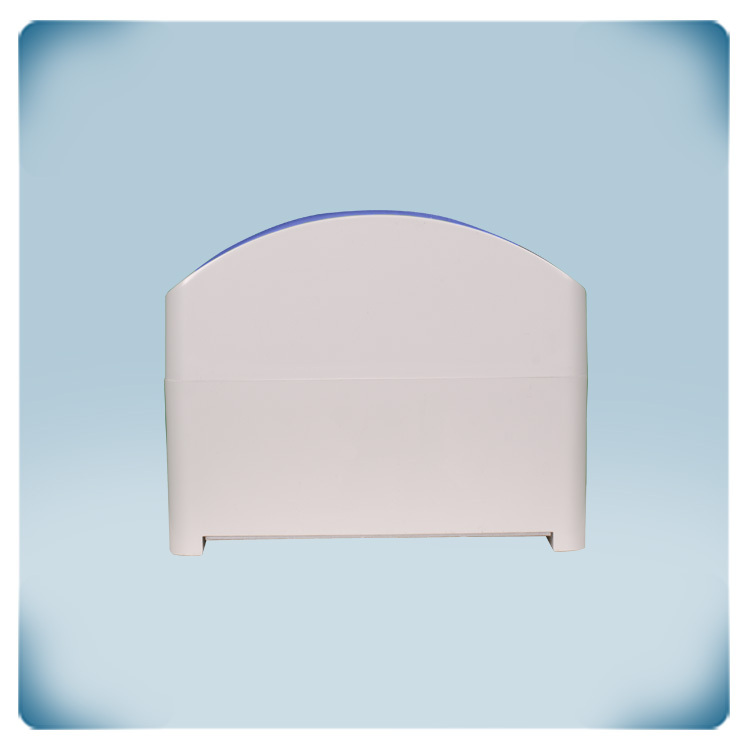

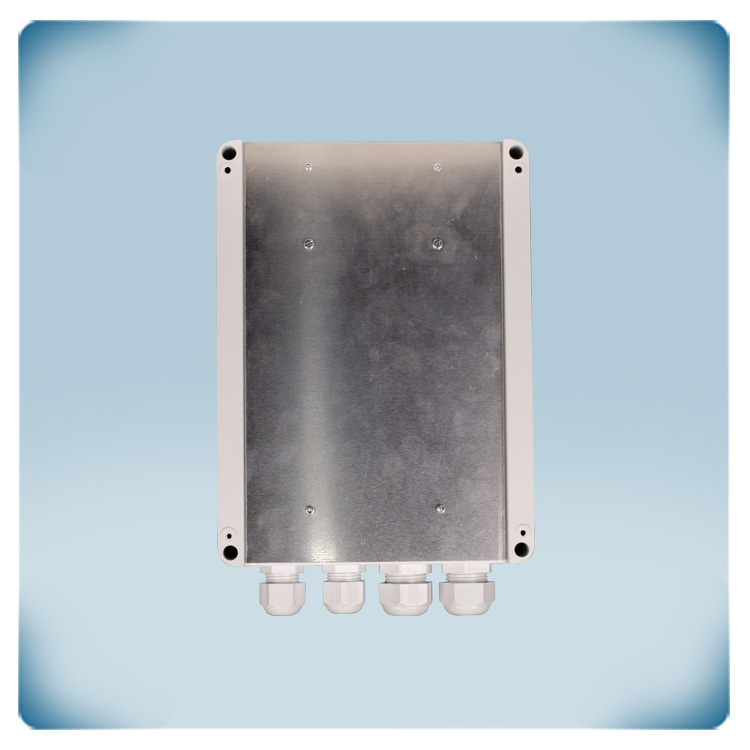

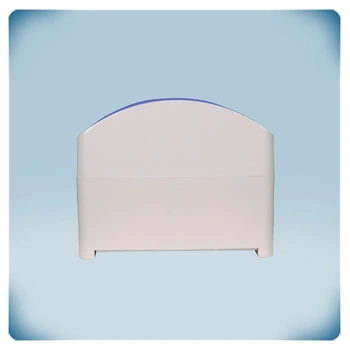

Dieser Lüftergeschwindigkeitsregler kann an einer Wand oder einem Panel montiert werden. Stellen Sie sicher, dass der Regler ausreichend gekühlt werden kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht in direkter Sonneneinstrahlung. Das Gehäuse besteht aus hochwertigem r-ABS VO (UL94) Kunststoff. Dieses Material ist flammhemmend, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet Schutzart IP54 gegen das Eindringen von Staub und Wasser.
