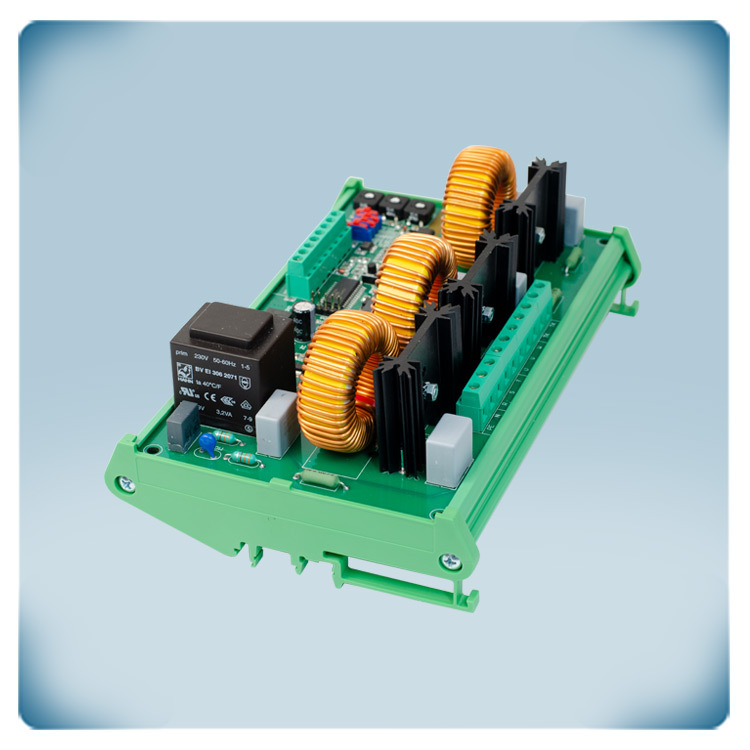

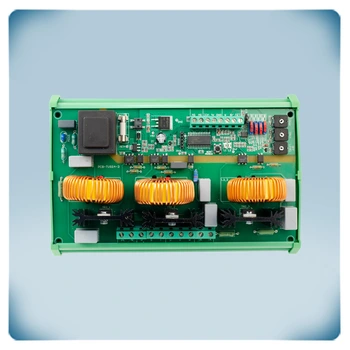

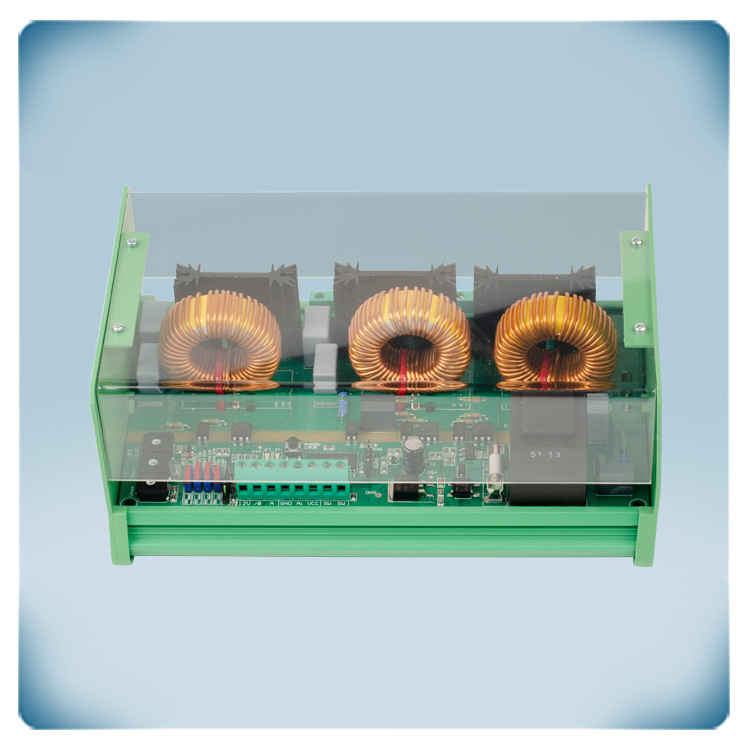

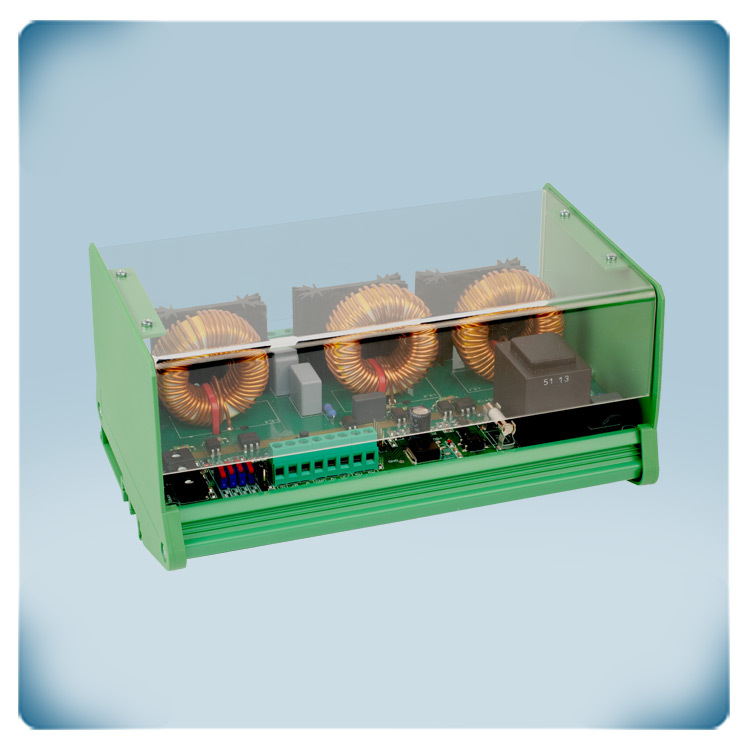

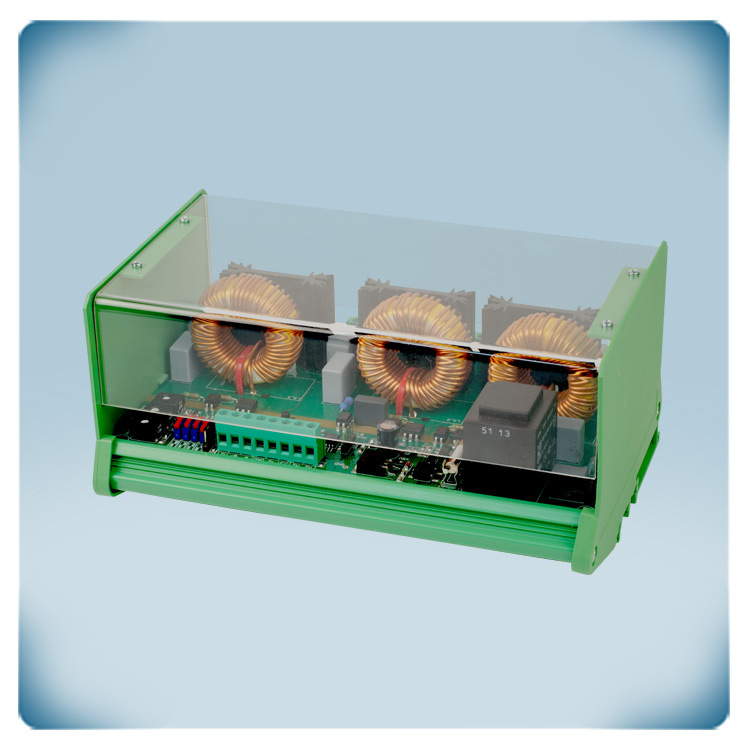

400 V Drehzahlregler 0-10 V | DIN-Schiene | 6 A
Produktbeschreibung
Auf dieser elektronischer Drehzahlregler für DIN-Schienenmontage können Sie dreiphasige Drehstromventilatoren anschliessen. Er hat einen Analogeingang. Der maximale Strom beträgt 3 A. Die Drehzahl wird durch Änderung der Motorspannung über Phasenanschnittsteuerung - Triac-Technologie - geregelt. Die Motorvollschutzeinrichtung schaltet den Motor bei Überhitzung ab. Der Alarmausgang wird bei Motorproblemen aktiviert. Im Normalbetrieb kann der Motor über einen externen Schalter - angeschlossen an den digitalen Eingang - aktiviert oder deaktiviert werden. Hohe und niedrige Drehzahl sind über interne Trimmer einstellbar. Die Parameter sind über Modbus einstellbar. Die Versorgungsspannung beträgt 3x 400 VAC.
Zusätzliche Spezifikationen und Beschreibung
Wie kann ich 3 x 400V Wechselstromventilatoren steuern?
Mit dem stufenlosen Drehzahlsteller TVSS können Sie die Drehzahl von dreiphasigen Wechselstromventilatoren regeln. Die Drehzahl wird durch Änderung der Motorspannung über Phasenanschnittsteuerung - Triac-Technologie - geregelt.
Eine Überdimensionierung des Reglers ist nicht erforderlich.
Der Regler ist geeignet für DIN-Schienenmontage.
Mit dem stufenlosen Drehzahlsteller TVSS können Sie die Drehzahl von dreiphasigen Wechselstromventilatoren regeln. Die Drehzahl wird durch Änderung der Motorspannung über Phasenanschnittsteuerung - Triac-Technologie - geregelt.
Eine Überdimensionierung des Reglers ist nicht erforderlich.
Der Regler ist geeignet für DIN-Schienenmontage.
Analogeingang
Der Regler verfügt über einen Analogeingang 0-10 VDC oder 0-20mA. Auch ein invertierbares Analogsignal 10-0 VDC oder 20-0mA ist möglich. Auf diesem Regler kann z.B. ein Sensor angeschlossen werden mit 0-10 V Ausgangssignal. Auf diese Weise kann die Drehzahl eines Wechselstromventilators geregelt werden basierend auf z.B Temperatur, Feuchte oder CO2.
Der Regler verfügt über einen Analogeingang 0-10 VDC oder 0-20mA. Auch ein invertierbares Analogsignal 10-0 VDC oder 20-0mA ist möglich. Auf diesem Regler kann z.B. ein Sensor angeschlossen werden mit 0-10 V Ausgangssignal. Auf diese Weise kann die Drehzahl eines Wechselstromventilators geregelt werden basierend auf z.B Temperatur, Feuchte oder CO2.
Was bedeutet thermischer Motorschutz?
Dieser Drehzahlregler kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen). Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden. Wenn Ihr Motor nicht mit TK-Kontakten ausgestattet ist, überbrücken Sie beide TK-Klemmen des TVSS-Reglers, um eine normale Motortemperatur zu simulieren.
Dieser Drehzahlregler kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen). Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden. Wenn Ihr Motor nicht mit TK-Kontakten ausgestattet ist, überbrücken Sie beide TK-Klemmen des TVSS-Reglers, um eine normale Motortemperatur zu simulieren.
Einfach zu konfigurieren
Dieser Drehzahlsteller verfügt über Modbus zur Einstellung der Parameter. Jedoch gibt es auch die Möglichkeit die Parameter einzustellen über DIP Schalter oder Trimmer auf der Leiterplatte.
Es gibt Trimmer zur Einstellung der minimalen und maximalen Drehzahl, zur Einstellung vom OFF-level.
Kickstart oder Softstart-Beschleunigung können über DIP-Schalter ausgewählt werden.
Dieser Drehzahlsteller verfügt über Modbus zur Einstellung der Parameter. Jedoch gibt es auch die Möglichkeit die Parameter einzustellen über DIP Schalter oder Trimmer auf der Leiterplatte.
Es gibt Trimmer zur Einstellung der minimalen und maximalen Drehzahl, zur Einstellung vom OFF-level.
Kickstart oder Softstart-Beschleunigung können über DIP-Schalter ausgewählt werden.
Zusätzliche Optionen
Anschluss für Fernsteuerung
Ausgangsspannung +12 VDC / 100 mA
Anschluss für Fernsteuerung
Ausgangsspannung +12 VDC / 100 mA
