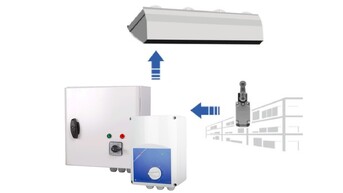

Schematische Übersicht
Trafo-Drehzahlregler Luftschleier | 400 V Motor 14 A
Beschreibung der Lösung
Trafo-Drehzahlregler für Luftschleier mit 3-Phasen-Motoren, die über die Spannung steuerbar sind. Der kombinierte maximale Motorstrom beträgt 14 A. Die Drehzahl kann über den 5-stufigen Drehschalter gewählt werden. In der Stellung AUS (OFF) (Null) ist der Luftschleier deaktiviert. Der Kontakt für Fernstart/-stopp kann für einen externen Schalter, z. B. einen Türkontakt, verwendet werden. Die TK-Überwachungsfunktion schaltet den Motor im Falle einer Überhitzung ab. Nach einem Stromausfall läuft der Motor automatisch wieder an. Der ungeregelte Ausgang kann ein Ventil für eine LPHW-Spule steuern.
Zusätzliche Spezifikationen und Beschreibung
Schaffen Sie eine thermische Barriere
Luftschleier bilden eine unsichtbare Barrier
e, die warme und kalte Luft voneinander trennt. Luftschleier können auch verwendet werden, um zu verhindern, dass Luft oder Schadstoffe von einem Raum in einen anderen gelangen. Die AC Ventilatoren des Luftschleiers drücken einen Luftschleier nach unten. Diese unsichtbare Barriere verhindert das Einströmen von Außenluft und schränkt das Ausströmen von Innenluft ein, um Wärmeverluste zu minimieren. Luftschleier werden häufig in Geschäften oder Bars eingesetzt, damit die Türen offen bleiben können, während die warme Luft im Inneren gehalten wird. Dank der offenen Türen sind die Kunden eher geneigt, hineinzukommen.Türkontakt aktiviert den Luftschleier
An die potentialfreien Kontakteingänge kann ein Türkontakt angeschlossen werden. Wenn sich die Tür öffnet, wird der Luftschleier aktiviert. Wenn er aktiviert ist, läuft der Luftschleier mit einer festen Drehzahl, die über den Drehschalter eingestellt wird. Es stehen ein Schließer- und ein Öffner-Eingang zur Verfügung. Dadurch ist die Steuerung mit verschiedenen Arten von Türschaltern kompatibel.
Ausgänge zur Steuerung externer Geräte
Der zusätzliche, ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A. Dieser Ausgang kann zur Steuerung einer Anzeigelampe, zum Öffnen der Verschlussgitter der Luftkanäle, zur Aktivierung der Beleuchtung usw. verwendet werden. Das an diesen Ausgang angeschlossene Gerät arbeitet gleichzeitig mit dem Ventilator.
Automatischer Reset nach Stromausfall
Im Falle eines Stromausfalls setzt sich die Steuerung automatisch zurück. Wenn die Stromversorgung wiederhergestellt ist, läuft der Motor automatisch wieder an. Bei herkömmlichen Trafo-Drehzahlreglern muss der Drehschalter nach einem Stromausfall manuell in die Position AUS (OFF) und dann wieder in die gewünschte Drehzahlstellung gedreht werden. Dies ist bei der STRA4-Serie nicht erforderlich.
Schutz vor Überhitzung
Diese Luftschleiersteuerung bietet die Möglichkeit, Thermokontakte anzuschließen. TK oder Thermokontakte überwachen die Temperatur in den Motorwicklungen oder die Temperatur der Heizung. Im Falle einer Überhitzung schaltet die TK-Überwachungsfunktion das System ab, um Schäden zu vermeiden, und aktiviert den Alarmausgang.
Gehäuse für Wandmontage im Innenbereich
Achten Sie darauf, dass das Steuergerät ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse wird im eigenen Haus entworfen und hergestellt. Wir verwenden hochwertigen r-ABS VO (UL94) Kunststoff. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet IP54 Schutz gegen das Eindringen von Staub und Wasser. Dieses Steuergerät kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
