Wechselstrommotor 3 A | Drehzahlregelung | Kickstart

Beschreibung der Lösung

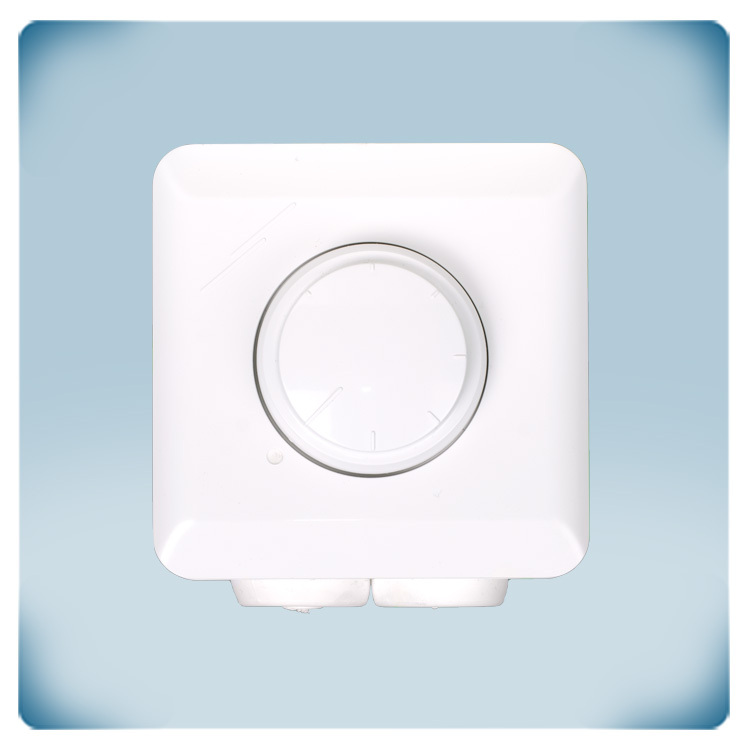

Stufenlose Drehzahlregelung für Wechselstromventilatoren mit Einphasenmotor. Der maximale Motorstrom ist 3 A. Die Drehzahl kann über den Drehknopf von hoher bis niedriger Drehzahl eingestellt werden. In der äußersten Position gegen den Uhrzeigersinn ist der Motor deaktiviert. Wird der Drehknopf im Uhrzeigersinn gedreht, beschleunigt der Motor sofort auf hohe Drehzahl. Wird der Knopf weiter im Uhrzeigersinn gedreht, bremst der Motor auf niedrige Geschwindigkeit ab. Der Grenzwert für die niedrige Drehzahl kann über einen internen Trimmer eingestellt werden. Die Versorgungsspannung ist 230 VAC. Die Drehzahl des Wechselstromlüfters wird durch Reduzierung der Motorspannung mittels Phasenanschnittsteuerung - Triac-Technologie - geregelt.

Dokumente

Schematische Übersicht
