Modbus register map
Regler für Entschichtung | Doppelte Lüftersteuerung 3 A
Beschreibung der Lösung

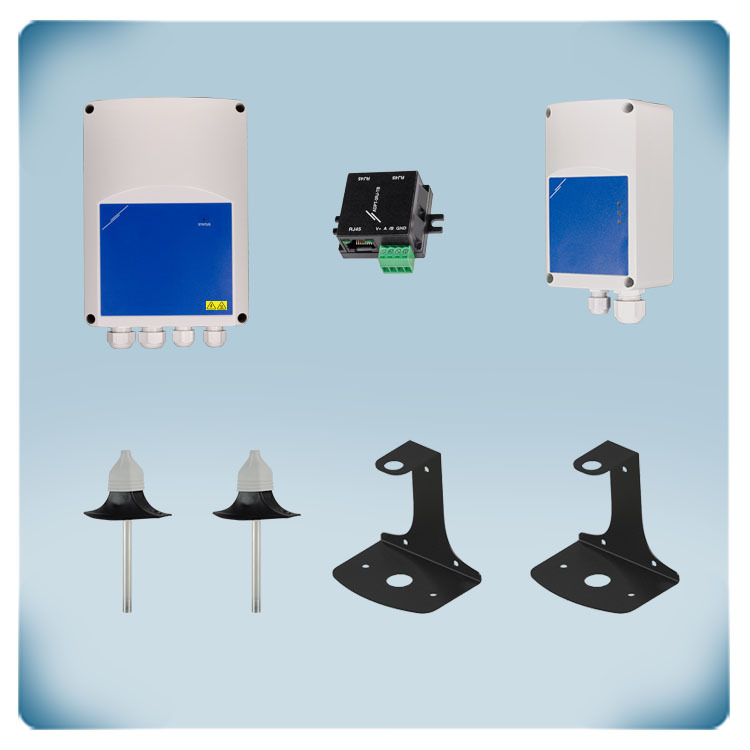

Die Temperaturen an der Decke und am Boden werden von zwei Temperaturfühlern mit 85 mm Edelstahlsonden gemessen. Je höher die Differenz zwischen den beiden Temperaturen, desto höher die Drehzahl des AC-Lüfters. Die kombinierte Höchstgeschwindigkeit pro Ausgang beträgt 3 A. Es sind zwei geregelte Ausgänge verfügbar. Dieser Entfeuchtungsregler benötigt ein separates Internet-Gateway, um die Anlage mit SenteraWeb zu verbinden und die Firmware herunterzuladen.
Zusätzliche Spezifikationen und Beschreibung
Destratifizierung zur gleichmäßigen Verteilung der Wärme
Warme Luft steigt nach oben. In Räumen mit hohen Decken sammelt sich eine Luftschicht mit unterschiedlichen Temperaturen an. Wenn die warme Luft knapp unter der Decke verweilt und die kalte Luft sich hauptsächlich am Boden des Raumes befindet, entsteht ein unangenehmes Gefühl. Außerdem führt dies zu hohen Heizkosten, vor allem bei weniger gut isolierten Gebäuden. Bei der Destratifizierung werden diese Luftschichten mit unterschiedlichen Temperaturen vermischt. In der Nähe der Decke sammelt sich die warme Luft. Näher am Boden befinden sich die kälteren Luftschichten. Dies führt zu einem unangenehmen Gefühl für die Benutzer und außerdem geht viel Wärme über das Dach verloren. Entschichtungsventilatoren oder Deckenventilatoren können hier Abhilfe schaffen, indem sie die Luftschichten mit unterschiedlichen Temperaturen vermischen. Durch die Vermischung der Luft wird die Temperatur unter der Decke und am Boden ausgeglichen. Das schafft ein angenehmeres Gefühl und erfordert weniger Heizaufwand. Zusätzlich zu den erheblichen Energieeinsparungen wird ein besseres Raumklima geschaffen. Die Geschwindigkeit des Deckenventilators wird anhand der Differenz zwischen Decken- und Bodentemperatur geregelt. Je größer der Unterschied zwischen beiden Temperaturen ist, desto höher ist die Drehzahl. Die Delta-Temperatur, die minimale und maximale Drehzahl und alle anderen Einstellungen können über die Modbus Holding register angepasst werden. Typischerweise wird diese Lösung in großen Hallen, wie z. B. in Lagerhäusern oder Produktionsstätten, eingesetzt.
SenteraWeb HVAC-Cloud-Plattform
Über ein optionales Internet-Gateway kann der Regler mit SenteraWeb verbunden werden. SenteraWeb ist die HVAC-Cloud-Plattform, die eine Fernsteuerung über einen Standard-Webbrowser ermöglicht. Angeschlossene Geräte können Alarmmeldungen senden, wenn die gemessenen Temperaturen ihre Bereiche überschreiten oder wenn Fehler auftreten. Boden- und Deckentemperaturen können aufgezeichnet und in einem Diagramm visualisiert werden. Die aufgezeichneten Daten können exportiert werden. Ein oder mehrere Benutzer können Zugriff auf die angeschlossenen Geräte haben. Benutzer können nur die Werte sehen, Konfiguratoren können die Werte der Modbus Holding Register sehen und anpassen. Über den Tages-Wochenplaner können verschiedene Lüftungsregime erstellt werden.
Stufenlose Steuerung für Deckenventilatoren
Dieser Drehzahlregler regelt die Drehzahl von Deckenventilatoren durch Reduzierung der Motorspannung. Die Reduzierung der Spannung erfolgt über eine Phasenanschnittsteuerung (TRIAC-Technologie). Dieser Drehzahlregler ist daher nur für spannungssteuerbare Motoren geeignet. Wenn Sie sich nicht sicher sind, ob Ihr Motor spannungssteuerbar ist, wenden Sie sich am besten an den Motorhersteller. Dieser Drehzahlregler arbeitet völlig geräuschlos. Die Drezahl kann mit dem Drehknopf auf der Frontplatte geregelt werden. Je nach Motortyp kann bei niedriger Drehzahl ein brummendes Motorgeräusch auftreten.
Modbus RTU Kommunikation
Alle Geräte tauschen Informationen über Modbus RTU Kommunikation aus. Digitale Temperatursensoren sind genauer als passive Temperatursensoren. Bei passiven Temperaturfühlern wird der Messwert durch den elektrischen Widerstand des Kabels beeinflusst. Dies ist bei digitalen Sensoren nicht der Fall. Digitale Temperatursensoren senden die Messwerte über Modbus RTU Kommunikation. Die Modbus Kommunikation ist stabiler und zuverlässiger als ein 0-10 Volt Signal und bietet die Möglichkeit, längere Kabel zu verwenden. Alle Informationen der angeschlossenen Geräte sind verfügbar, nicht nur die Messwerte. Wenn bei einem der Sensoren ein Problem auftritt, kann eine detaillierte Alarmmeldung gesendet werden.
