Wie sind die Artikelcodes der Sentera Sensoren zu lesen?
Montagestelle
Der erste Buchstabe im Artikelcode gibt die Montagestelle an. Beginnt der Code mit dem Buchstaben R, ist der Sensor für die Aufputzmontage in einem Raum geeignet. Beginnt der Code mit dem Buchstaben F, kann der Sensor in einem Innenraum montiert werden und eignet sich entweder für die Auf- oder Unterputzmontage. Wenn der Code mit einem D beginnt, misst der Sensor in einem Kanal. Beginnt ein Sensor schließlich mit einem O, ist er für die Montage im Außenbereich oder in anderen anspruchsvollen Umgebungen geeignet. Die Montagestelle ist mit der IP Einstufung verknüpft.
Ein paar Beispiele:
RSCOH-R: Raummontage
ODCOM-R: Außenmontage
FCTH8: Unterputzmontage
DSTHM-2: Kanalmontage
Funktionalität
Der zweite Buchstabe steht für die Funktionalität. Ein Sensor misst entweder oder misst und regelt. Das ist das zweite Zeichen des Codes. Es ist entweder ein S oder ein C. S steht für einen Sensor, der nur misst, und ein C steht für einen Sensor, der auch regelt. Bei unseren Außensensoren hat ein Sensor, der nur misst, ein D anstelle eines S. Eine genauere Aufschlüsselung der Funktionen finden Sie hier.
Ein paar Beispiele:
RSCOH-R: Sensor, der misst
FCTH8: Sensor, der regelt
ODCOM-R: Außenfühler, der misst
OCCOM-R: Außenfühler, der regelt
Gemessene Parameter
Der dritte und vierte Buchstabe stehen für die Parameter, die der Sensor misst. Wenn diese Zeichen TH sind, misst der Sensor nur Temperatur und relative Luftfeuchtigkeit. Viele Sentera-Sensoren messen diese beiden Parameter. Die zweite Möglichkeit ist die Kombination MF. Diese Sensoren können zusätzlich zu Temperatur und relativer Luftfeuchtigkeit auch CO2 messen. Die dritte Kombination ist VC. Diese Sensoren messen TVOC, Temperatur und relative Luftfeuchtigkeit. Und die letzte Möglichkeit ist CO. Diese Sensoren erfassen CO, NO2, Temperatur und relative Luftfeuchtigkeit.
Ein paar Beispiele:
RSCOH-R: Misst CO, NO2, Temperatur und relative Luftfeuchtigkeit.
FCMF8-R: Misst CO2, Temperatur und relative Luftfeuchtigkeit.
FCTH8: Misst Temperatur und relative Luftfeuchtigkeit.
DSVCM-R: Misst TVOC, Temperatur und relative Luftfeuchtigkeit.
Versorgungsspannung
Das ist immer der fünfte und oft auch der letzte Buchstabe. Wenn das fünfte Zeichen -F oder -H ist, handelt es sich um einen 4-Draht-Anschluss. -F steht für 24 VDC und -H hat zusätzlich auch PoM (Power over Modbus). Wenn das fünfte Zeichen -G oder -8 ist, handelt es sich um eine 3-Draht-Anschluss. -G steht für 24 VAC/24 VDC und 8 für 85-264 VAC. Wenn das fünfte Zeichen -M ist, wird es mit Power over Modbus versorgt mittels einem UTP Kabel. Bitte beachten Sie, dass manchmal ein -B nach diesen Buchstaben hinzugefügt werden kann um anzugeben, dass der Sensor zusätzlich über einen Summer verfügt.
Ein paar Beispiele:
FCMF8-R: 3-Draht-Anschluss
FCMFF-R: 4-Draht-Anschluss
RSMFHB-2R: 4-Draht-Anschluss, akustisches Alarmmodul
RSMFGB-2R: 3-Draht-Anschluss, akustisches Alarmmodul
RSMFMB-2R: Stromversorgung über Modbus, akustisches Alarmmodul
Ausnahmen
Es gibt einige Sensoren, die diese Regeln nicht befolgen, da sie für Nischenanwendungen optimiert sind.
Diese Sensoren sind
SPRKM-R: misst Temperatur, relative Feuchte, CO und LPG im Außenbereich.

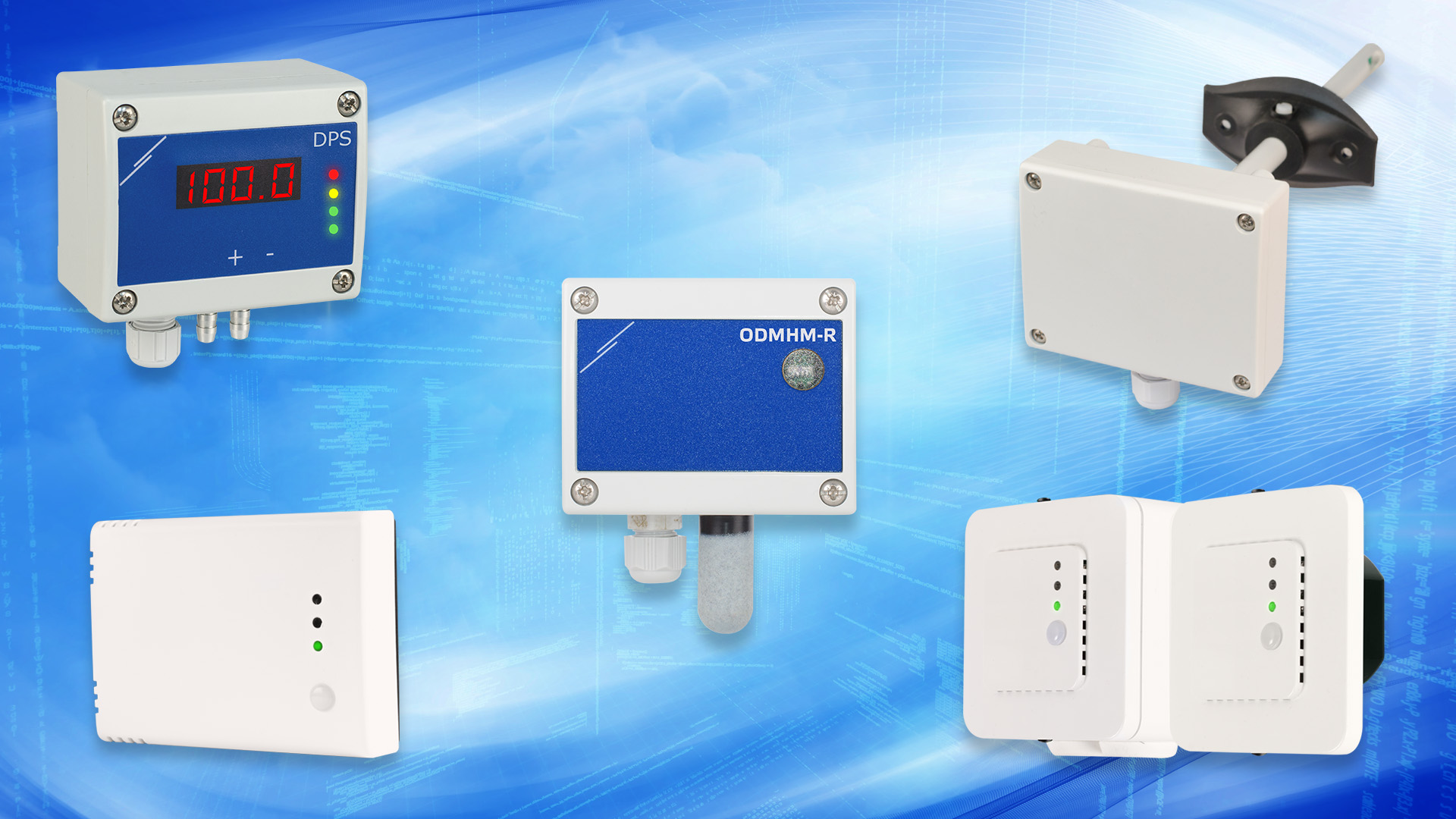

ODMHM-R: misst Temperatur, relative Feuchte und CO2 in anspruchsvollen Umgebungen und ist korrosionsgeschützt.
Andere Sensortypen
Es gibt weitere Sensoren, die nach einem anderen Prinzip unterverteilt wurden als die oben beschriebenen Sensoren. Dazu gehören unsere Temperatursensoren, Differenzdruckwächter und Differenzdrucksensoren und -regler.
