Teplotní čidlo pro kapalinové potrubí - PoM 24 VDC

Kód výrobku DTP-M
GTIN 0.540.100.300.207.0
Číslo Intrastatu 90.25.19.00
Kategorie Snímače teploty kapalin v potrubí
Aktuální zásoba 19 U.
Výrobní dodací lhůta 4 Týden(y)

Popis výrobku

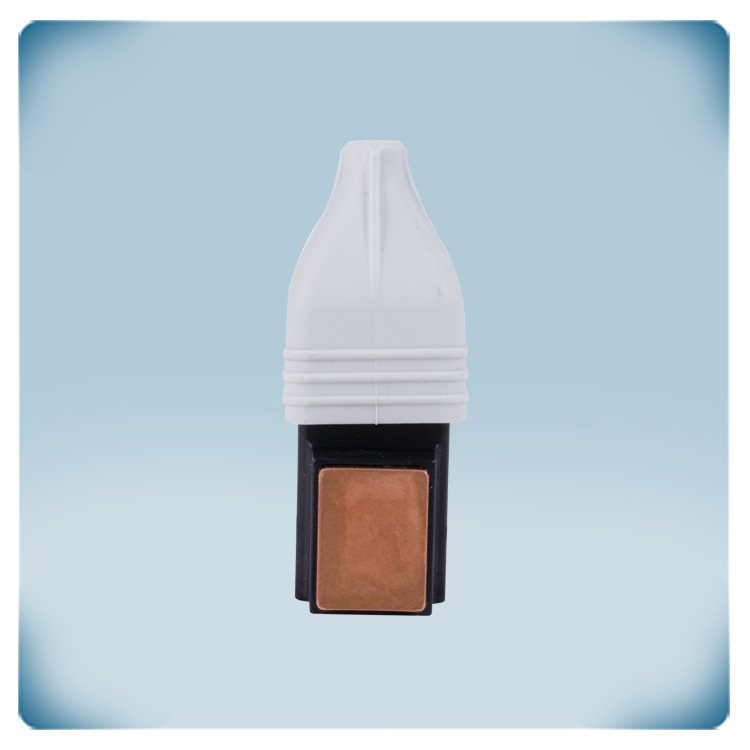

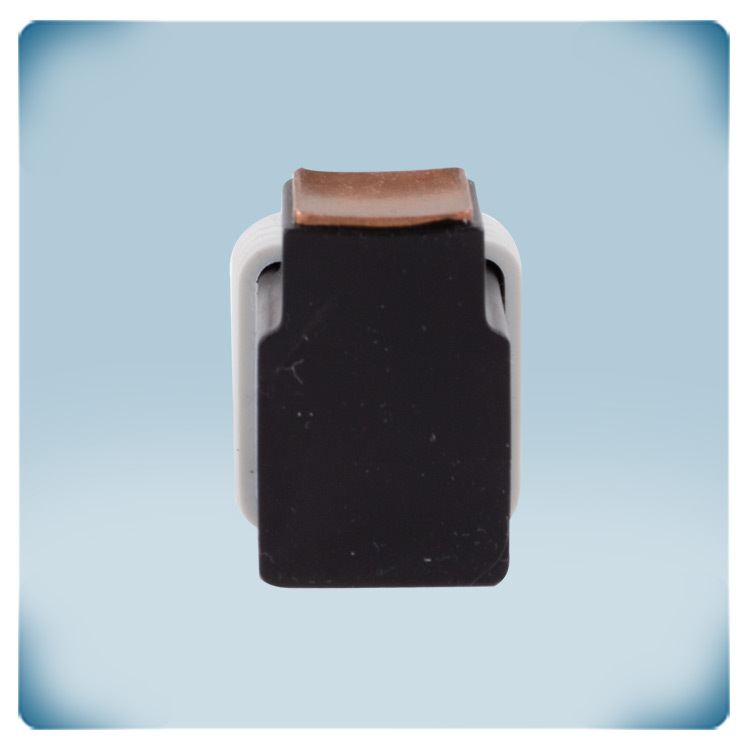

Toto digitální čidlo měří teplotu vodovodního potrubí. Lze jej namontovat přímo na vodovodní potrubí o různých průměrech. Tím se eliminuje riziko koroze, netěsnosti a nesnižují se tím průtoky. Čidlo měří vnější teplotu kovových kapalinových potrubí prostřednictvím měděné kontaktní desky. Měděná deska je teplotní vodič, který registruje teplotu potrubí.

Teplota potrubí je dobrým ukazatelem teploty vody uvnitř. Naměřená teplota je přenášena prostřednictvím Modbus RTU. Napájecí napětí je 24 V DC. Přes konektor RJ45 lze připojit napájení i komunikaci Modbus RTU.

Doplňující specifikace a popis


Změřte teplotu vodovodního potrubí
Toto digitální čidlo měří teplotu vodovodního potrubí. Potrubí je dobrým ukazatelem teploty vody uvnitř. Čidlo je dodáváno s modrou tepelnou podložkou. Tepelná podložka je tenký obdélník vyrobený z tepelně vodivého materiálu. Nainstalujte tepelnou podložku mezi měděnou desku čidla DTP-M a potrubí. Tepelná podložka vyplňuje vzduchové mezery, které vznikají, když povrch potrubí není dokonale rovný. Díky tomu se teplota čte přesněji a vnější vlivy jsou minimalizovány.

Kompaktní vodotěsný kryt Čidlo teploty do vodovodního potrubí

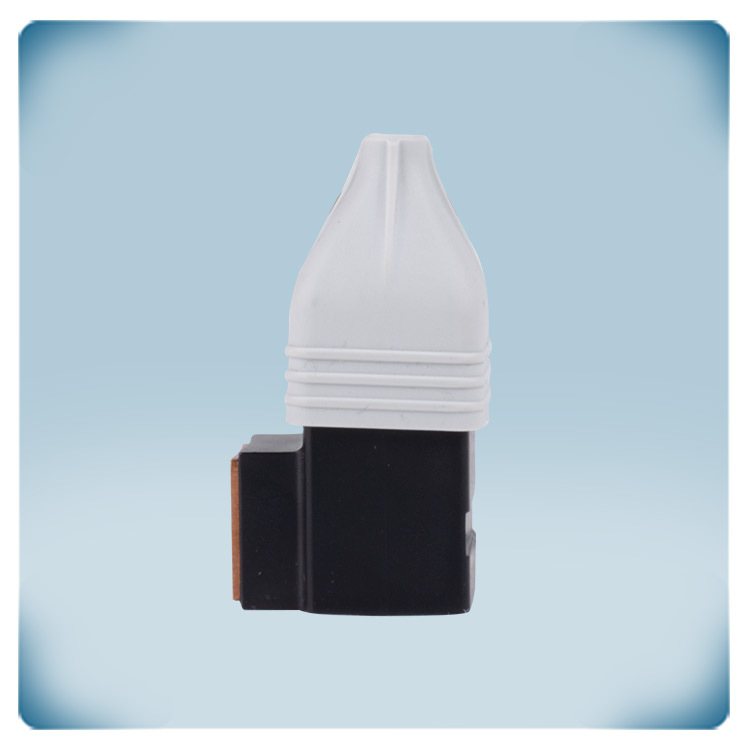

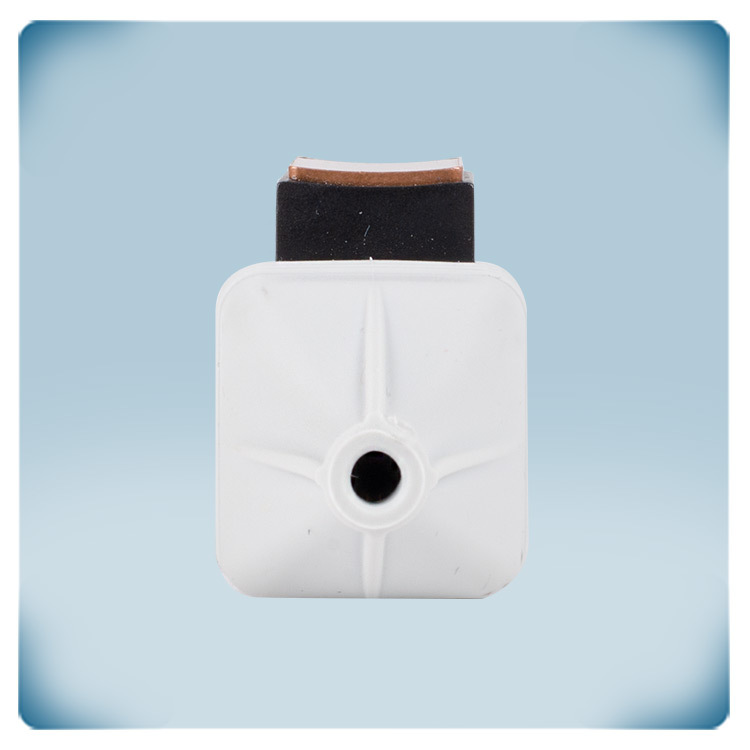

Toto čidlo má kompaktní vodotěsný kryt. Díky své kompaktnosti je možné čidlo namontovat i na místa, kde je málo prostoru k jeho instalaci. Navzdory malým rozměrům nabízí kryt ochranu IP65 proti vnikání vody a prachu. Čidlo je dodáváno s tepelnou podložkou a tepelně odolnou kabelovou páskou pro snadnou montáž bez ohledu na průměr potrubí.

Robustní a spolehlivý
Klasická pasivní čidla PT100 udávají naměřenou teplotu jako hodnotu odporu, kde 0 °C se rovná 100 Ohm. Avšak kabel, kterým prochází výstupní signál, má také určitou hodnotu odporu. To zkresluje naměřenou hodnotu a toto zkreslení pak narůstá s větší délkou kabelu. Obdobnou nevýhodu mají digitální teplotní čidla s analogovým výstupním signálem 0-10 V. Delší kabely mají vyšší odpor, který ovlivňuje signál 0-10 V. Toto čidlo takové nevýhody nemá, protože DTP-M pracuje plně digitálně a nemá výstup 0-10 V. Naměřená teplota je přenášena prostřednictvím komunikace Modbus RTU. Komunikační kabely Modbus RTU mohou mít délku až 1 000 metrů. To je mnohem delší než maximální délka analogových signálů.

Power over Modbus

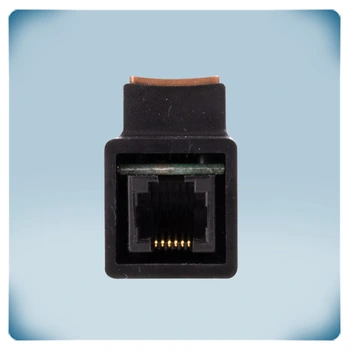

K připojení tohoto čidla stačí jeden konektor RJ45! Komunikace Modbus RTU a napájení 24 V jsou propojeny jedním kabelem - nazýváme to Power over Modbus nebo PoM. Naměřená teplota je dostupná prostřednictvím komunikace Modbus RTU. Pro usnadnění zapojení doporučujeme použít napájecí zdroje 24 V DC od společnosti Sentera s konektorem RJ45. Tyto napájecí zdroje nabízejí ochranu proti zkratu, přetížení a přepětí. Napájecí napětí 24 V DC zvyšuje bezpečnost a spolehlivost vaší instalace.

SenteraWeb – cloudová platforma pro zaznamenávání dat
Prostřednictvím internetové brány Sentera lze toto čidlo připojit k SenteraWebu. Toto je špičková cloudová platforma pro vzduchotechniku od společnosti Sentera. SenteraWeb má mnoho možností pro vaši aplikaci. Jeho záznam dat vás bude bezchybně informovat o vývoji teploty vody. Můžete se vrátit v čase, zobrazit graf teplot vody a zobrazit teplotu v daném čase. Můžete dostávat upozornění, pokud teplota vody klesne příliš nízko nebo naopak stoupne nad určitou hodnotu. Prohlédněte si všechny funkce SenteraWebu na www.senteraweb.eu.

Příklady aplikací
Toto čidlo se obvykle používá k měření teploty vody v přívodním a zpětném potrubí. Lze jej použít k ověření, zda kotle, tepelná čerpadla a ventilátorové ohřívače fungují tak, jak mají. Může také indikovat, že je třeba upravit nastavení ohřívače: pokud teplota vody v potrubí klesne příliš brzy, může být nutné nastavit teplotu kotle na vyšší teplotu. Rozvod vody do ventilátorového topení také nemusel být dobře nastaven. Zařízení lze použít pro měření teploty kotlů, které by měly dosahovat teploty až 85 °C. Další aplikací jsou (veřejné) bazény. S tímto produktem můžete vědět, jak dlouho trvá, než teplota vody dosáhne příjemné úrovně a kolik ohřevu vyžaduje. To vám může pomoci při rozhodování, na jakou teplotu kotel nastavit a šetřit energii.
