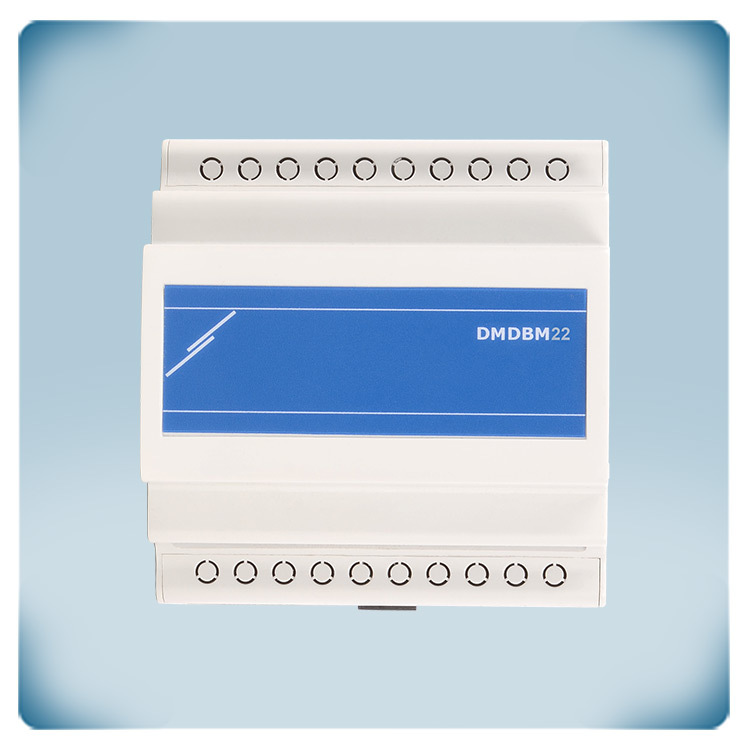

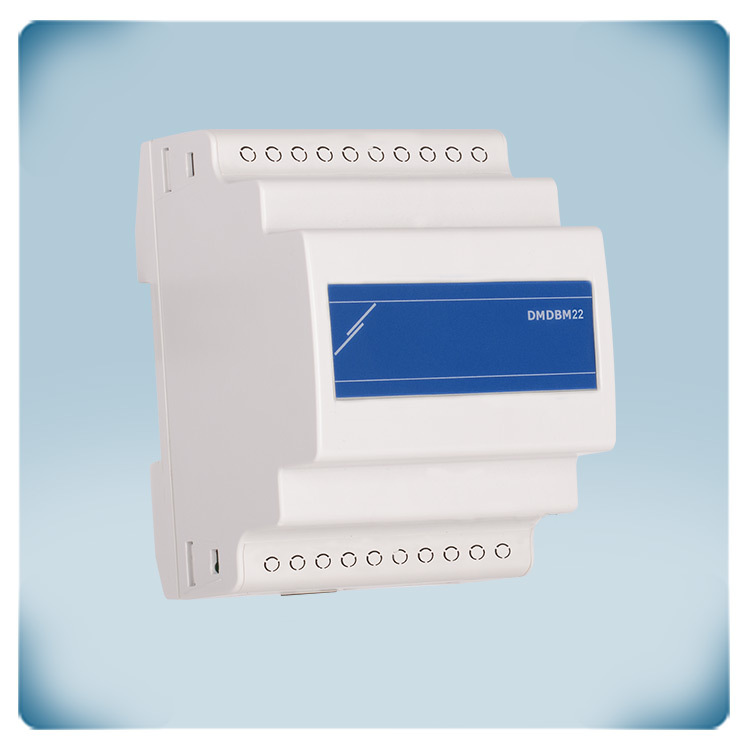

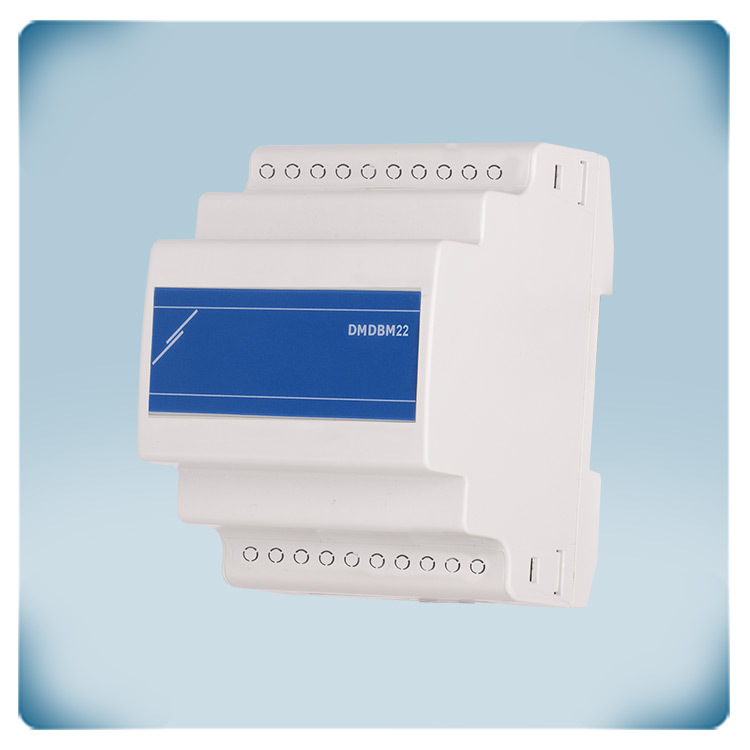

Distribuční box | DIN lišta

Kód výrobku DMDBM22
GTIN 0.540.100.300.107.3
Číslo Intrastatu 84.71.60.70
Kategorie Rozváděče pro Modbus RTU a napájení
Aktuální zásoba 39 U.
Výrobní dodací lhůta 4 Týden(y)

Popis výrobku

Distribuční box pro komunikaci Modbus RTU a napájecí napětí, který lze použít k propojení zařízení Sentera. Má 10 kanálů pro zařízení napájená 24 V DC a 12 kanálů pro zařízení napájená 3,3 V DC. Komunikace Modbus RTU a napájecí napětí 24 VDC se přenáší prostřednictvím zásuvek RJ45. Komunikace Modbus RTU a napájecí napětí 3,3 VDC se přenáší prostřednictvím zásuvek RJ12. Je vyžadován externí napájecí zdroj. Maximální distribuovaný proud je 1,5 A (kombinovaný maximální odběr připojených zařízení 3,3 VDC a 24 VDC). Kryt nabízí krytí IP20 proti vniknutí prachu. Lze jej instalovat na lištu DIN, nejlépe do elektrorozvaděče.

Doplňující specifikace a popis

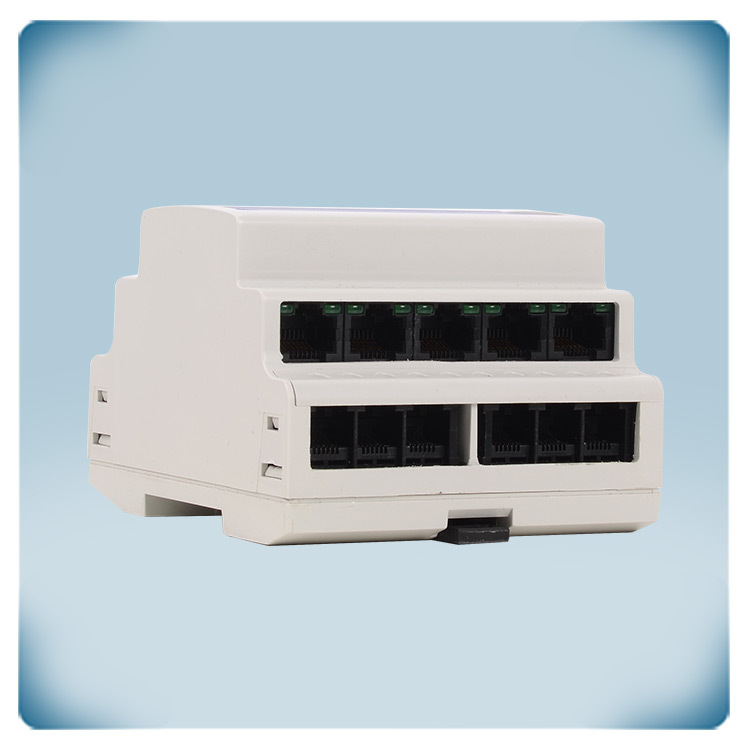

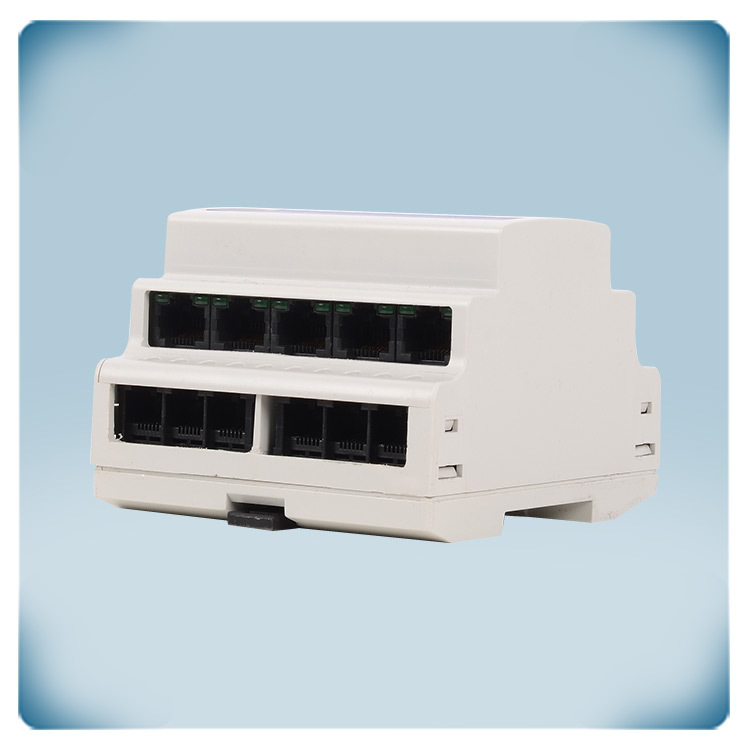

10x zásuvky RJ45
Tento rozvaděč Mobus RTU nabízí deset zásuvek RJ45. Tyto zásuvky RJ45 jsou vnitřně propojeny (paralelní zapojení). Prostřednictvím zásuvek RJ45 lze propojit zařízení Sentera s napájením 24 VDC - připojení PoM. Prostřednictvím připojení Sentera PoM se komunikace Modbus RTU i napájení 24 VDC rozvádí jediným kabelem UTP s konektorem RJ45. Tento distribuční box zjednodušuje zapojení a připojení zařízení Sentera. Jednoduše ho zapojte přes konektor RJ45!

12x zásuvka RJ12
Dvanáct zásuvek RJ12 lze použít k propojení zařízení Sentera s napájením 3,3 VDC. Komunikace Modbus RTU a napájecí napětí 3,3 VDC se rozvádí po připojených zařízeních prostřednictvím zásuvek RJ12.
Souhrnný odběr proudu všech připojených zařízení nesmí překročit 1,5 A (3,3 VDC a 24 VDC zařízení dohromady).

Maximální délka kabelu
Síť Modbus RTU by měla mít liniovou topologii. Maximální délka hlavního vedení je přibližně 1 000 m. Kombinovaná délka všech odboček by neměla překročit 20 m. Délku hlavního vedení lze zvýšit pomocí opakovačů Modbus. Další informace o komunikaci Modbus RTU naleznete v našem průvodci instalací Modbus RTU.

Pevný kryt
Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94). Tento materiál je v případě požáru nehořlavý, velmi však nabízí dobrou ochranu proti nárazům.

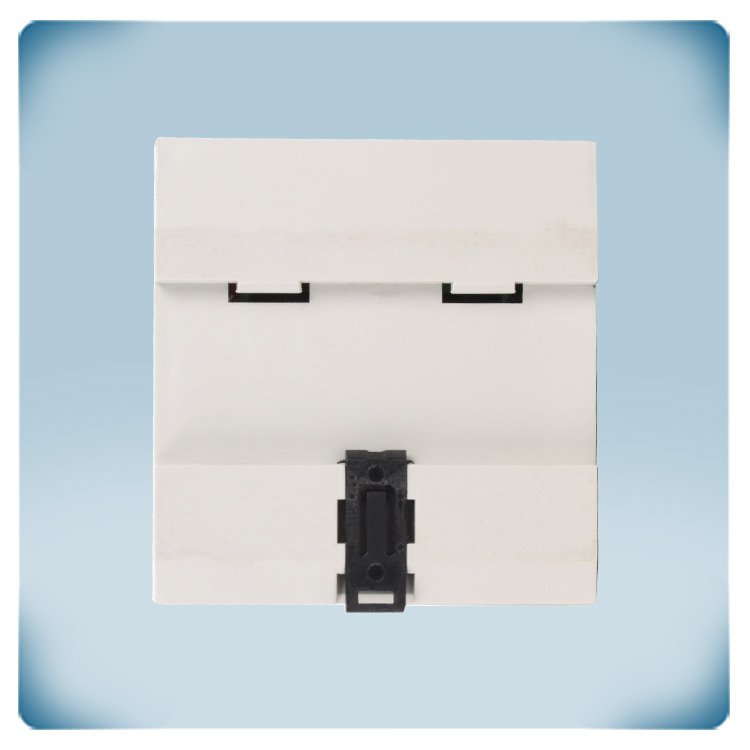

Nabízí krytí IP20 proti vniknutí prachu a vody. Lze jej instalovat na lištu DIN.
