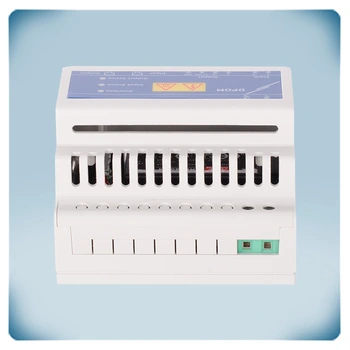

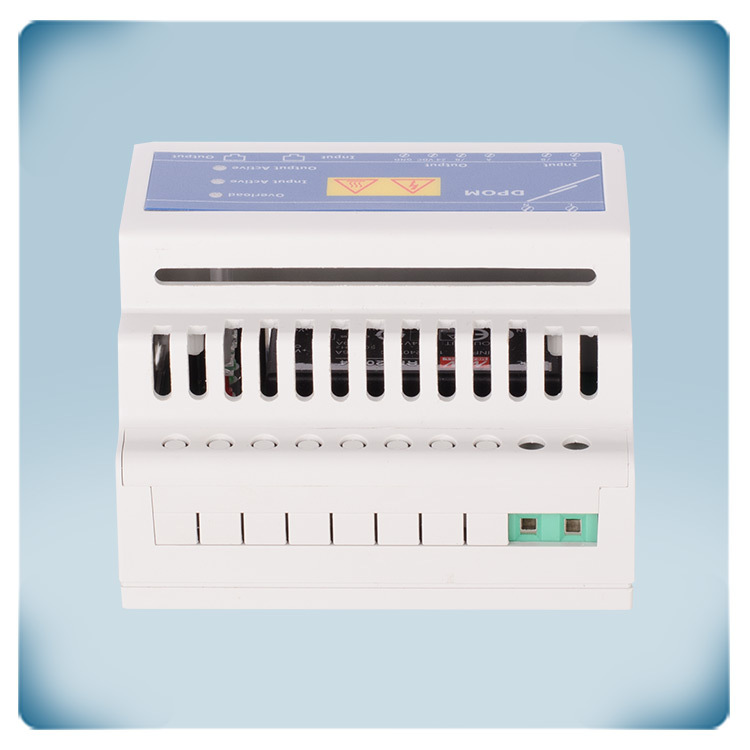

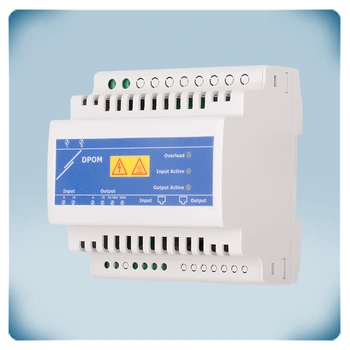

Opakovač Modbus RTU | 24 VDC | DIN lišta
Popis výrobku
Tento spínaný napájecí zdroj 24 V DC na lištu DIN má vestavěný opakovač komunikace Modbus RTU.
Nabízí ochranu proti zkratu, přetížení a přepětí. Maximální zatížení je 900 mA nebo 20 W.
Napájení 24 V DC je dostupné pouze přes výstupní kanál. Všechna zařízení lze připojit pomocí svorkovnic nebo pomocí konektorů RJ45. Komunikaci Modbus RTU obou kanálů posiluje vestavěný poloduplexní linkový opakovač.
Napájecí napětí je v rozsahu 85 až 264 V AC (50-60 Hz). Toto zařízení lze instalovat na lištu DIN. Kryt nabízí krytí IP20 proti vniknutí prachu.
Doplňující specifikace a popis
Zařízení 2v1
DPOM8-24-20 je napájecí modul Power over Modbus s výstupem 24 V DC a integrovaný a plně izolovaný opakovač komunikační linky Modbus RTU s indikací na vysílací straně.
DPOM8-24-20 je napájecí modul Power over Modbus s výstupem 24 V DC a integrovaný a plně izolovaný opakovač komunikační linky Modbus RTU s indikací na vysílací straně.
Napájení 24 V DC
Tento spínaný napájecí zdroj 24 V DC nabízí ochranu proti zkratu, přetížení a přepětí. Funkce přetížení zabraňuje poškození zdroje v důsledku nadproudu zátěže. V případě zkratu se jednoduše vypne, dokud není odstraněn poruchový stav. Přepěťová ochrana zabraňuje tomu, aby bylo do zátěže přivedeno nadměrné napětí - a to i v případě nestabilních vstupních napětí. Pouze výstupní kanál nabízí napájení 24 V DC. Vstupní kanál se používá pouze pro opakovač Modbus RTU.
Tento spínaný napájecí zdroj 24 V DC nabízí ochranu proti zkratu, přetížení a přepětí. Funkce přetížení zabraňuje poškození zdroje v důsledku nadproudu zátěže. V případě zkratu se jednoduše vypne, dokud není odstraněn poruchový stav. Přepěťová ochrana zabraňuje tomu, aby bylo do zátěže přivedeno nadměrné napětí - a to i v případě nestabilních vstupních napětí. Pouze výstupní kanál nabízí napájení 24 V DC. Vstupní kanál se používá pouze pro opakovač Modbus RTU.
K dispozici jsou dva výstupní kanály se dvěma možnostmi připojení kabelů výstupního napětí: šroubovací svorkovnice a zásuvka RJ45. Oba typy těchto elektrických připojení se běžně používají k zajištění a navázání spojení v elektronice.
Opakovač Modbus RTU
Nejedná se pouze o napájecí zdroj. Je to také galvanicky oddělený, linkový opakovač (poloviční duplex) pro komunikaci Modbus RTU. Lze jej použít k propojení zařízení Sentera a k posílení komunikace Modbus RTU. Pomáhá navázat stabilní komunikaci v aplikacích s dlouhými kabely a velkou vzdáleností mezi jednotlivými zařízeními Sentera.
Opakovač zesiluje sílu signálu a kompenzuje degradaci signálu, jako jsou poklesy napětí nebo šum, aby byla zajištěna spolehlivá komunikace na delší vzdálenosti. Pomáhá překonat omezení RS-485. Pomocí opakovačů lze síť rozšířit tak, aby pokryla větší oblasti nebo propojila zařízení umístěná daleko od sebe.
Například DPOM8-24-20 může posílit komunikaci Modbus v aplikacích, kde je vzdálenost mezi různými zařízeními Sentera tak velká, že dochází k narušení komunikace. PDM-8-MB zaručuje stabilní komunikaci Modbus i v případě delších kabelů.
Univerzální použití
Díky širokému rozsahu napájecího napětí (85 - 264 V AC, 50-60 Hz) jsou kompatibilní s většinou aplikací.

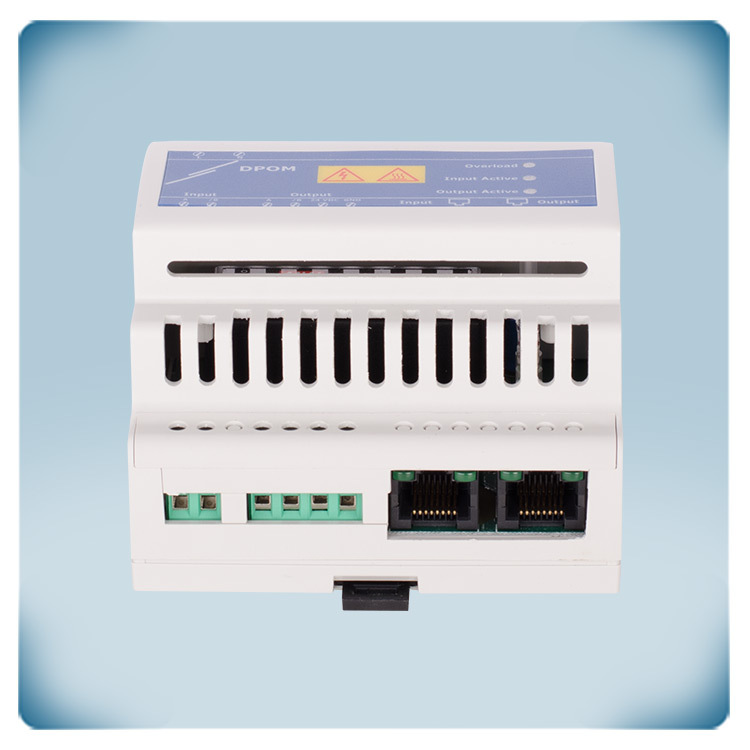

Připojení přes RJ45 nebo svorkovnice
Zátěž lze připojit prostřednictvím svorkovnic nebo konektorů RJ45. Svorkovnice se běžně používají v elektrických systémech pro připojení vodičů. Zátěžové vodiče mohou být odizolovány a vloženy do svorkovnice a poté utaženy pomocí šroubů pro vytvoření bezpečného elektrického spojení. Na druhou stranu konektory RJ45 jsou typem standardizovaného konektoru primárně používaného pro síťové aplikace. Mají plastové pouzdro s osmi kovovými kolíky, které jsou zarovnány s odpovídajícími kontakty v konektoru. Konektory RJ45 jsou obvykle spojeny se síťovými kabely, ale lze je použít i pro jiné účely, včetně připojení zátěží. V sítích Modbus RTU přenášejí UTP kabely krimpované pomocí konektorů RJ45 jak napětí 24 V DC, tak komunikační signály.

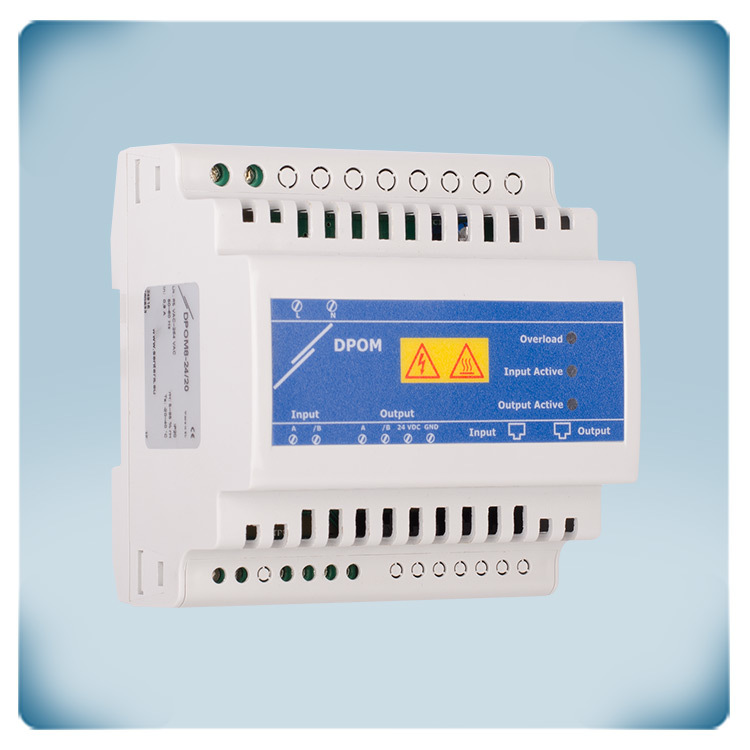

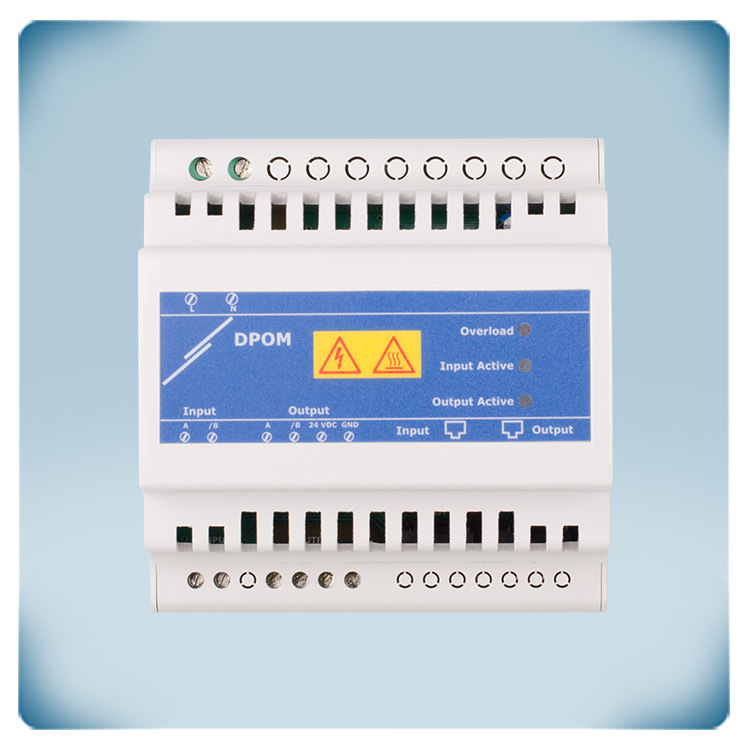

LED indikace
Po zapnutí zařízení a navázání komunikace by měly blikat zelené LED diody (Input Active a Output Active), což znamená, že komunikace je aktivní. V případě přetížení začne blikat červená LED dioda. Blikající zelené LED diody na konektorech RJ45 (RX a TX) standardně indikují, že komunikace Modbus RTU je aktivní.
Montáž na lištu DIN
Toto zařízení lze instalovat na standardní lištu DIN, nejlépe v elektrickém rozvaděči. Kryt zajišťuje krytí IP20 proti prachu a nečistotám.
Toto zařízení lze instalovat na standardní lištu DIN, nejlépe v elektrickém rozvaděči. Kryt zajišťuje krytí IP20 proti prachu a nečistotám.
