Chytré čidlo teploty | montáž na stěnu | LED signalizace, 24 VDC-PoM
Popis výrobku
Řízení prostorové teploty, vlhkosti a TVOC s jedním výstupem. Napájecí napětí je 24 VDC. Napájení lze připojit přes svorkovnice nebo přes konektor RJ45. Měří teplotu, relativní vlhkost, kvalitu vzduchu (TVOC) a úroveň okolního osvětlení. Algoritmus čidla řídí výstup na základě naměřených hodnot. Tento jediný výstup lze použít k přímému řízení EC ventilátoru, regulátoru otáček AC ventilátoru nebo pohonu klapky. Typ výstupu lze nastavit. Výchozí typ výstupu je 0-10 V. Všechna měření a výstupní hodnoty jsou dostupné prostřednictvím komunikace Modbus RTU. Snímací prvek TVOC je vyměnitelný. V mnoha aplikacích lze čidlo okolního osvětlení použít k řízení větracího systému v závislosti na obsazenosti místnosti. Všechna nastavení lze upravovat prostřednictvím Modbus RTU. Nastavitelná je také intenzita světla LED diod pro indikaci stavu. Kryt nabízí krytí IP20 proti vniknutí prachu a vlhkosti.
Dokumenty
Doplňující specifikace a popis
Je zajištěn dostatečný přívod čerstvého vzduchu?
Toto čidlo poskytuje jasnou a přehlednou informaci o úrovni TVOC prostřednictvím zelené, žluté a červené LED diody. Zelená LED dioda indikuje, že úroveň TVOC je v rozmezí - je zajištěno dostatečné větrání. Když se úroveň TVOC dostane do výstražného rozsahu, rozsvítí se žlutá LED dioda. Červená barva znamená: TVOC mimo rozsah nebo nedostatečné větrání. Naměřená teplota, relativní vlhkost a úroveň TVOC jsou k dispozici prostřednictvím tří analogových výstupů a prostřednictvím protokolu Modbus RTU. Úroveň okolního osvětlení je k dispozici prostřednictvím Modbus RTU.
Jak řídit kvalitu vzduchu v budovách?
Měřená teplota, relativní vlhkost a úroveň TVOC jsou k dispozici prostřednictvím tří analogových výstupů a komunikace Modbus RTU. Vypočtený rosný bod a úroveň okolního osvětlení jsou k dispozici prostřednictvím komunikace Modbus RTU. TVOC neboli Total Volatile Organic Compounds se odpařují z látek, jako jsou čisticí prostředky, lepidla, barvy atd. Těkavé organické látky jsou také vytvářeny lidmi a zvířaty. Proto senzor TVOC poskytuje kvalitní celkový obraz o kvalitě vzduchu. Čidla TVOC jsou ideální volbou pro řízení větracího systému v obytném prostředí. Když je potřeba více čerstvého vzduchu, snímač zvýší otáčky ventilátoru nebo otevře klapku.
Čtyřvodičové připojení

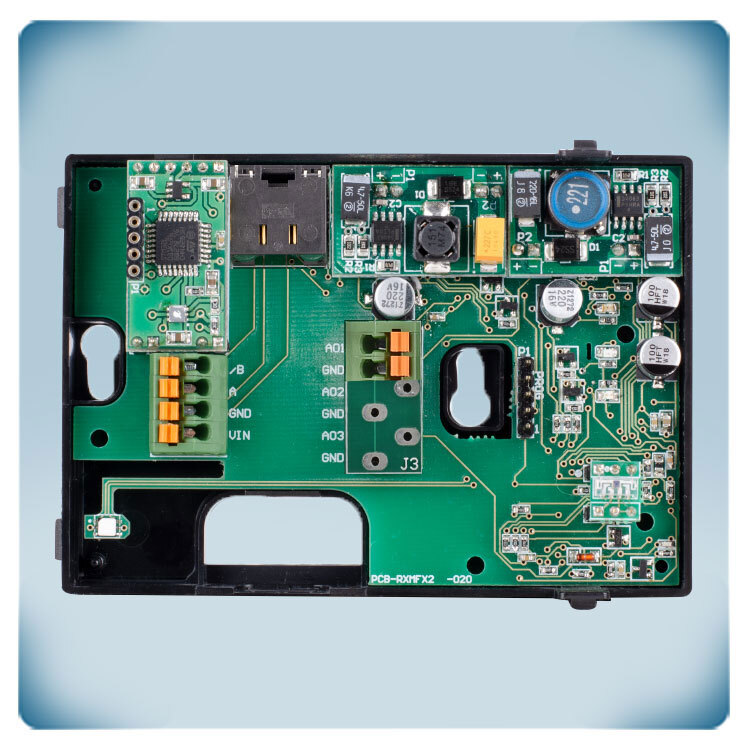

Toto čidlo nabízí možnost volby připojení prostřednictvím svorkovnic s pružinovými svorkami nebo prostřednictvím konektoru RJ45. Napájecí napětí a komunikaci Modbus RTU lze připojit přes konektor RJ45. Přes svorkovnice je možné připojit výstupy, komunikaci Modbus RTU a napájecí napětí. Nikdy nepřipojujte napájecí napětí přes konektor RJ45 a svorkovnice současně! Napájecí napětí je 24 V DC. Zemnicí svorky napájecího zdroje (V-) a výstupu (GND) nejsou interně propojeny. To znamená, že k připojení tohoto snímače je zapotřebí čtyřvodičový kabel. Většina napájecích zdrojů 24 V DC nabízí ochranu proti zkratu, přetížení a přebití. Napájecí napětí 24 V DC zvyšuje bezpečnost a spolehlivost vaší instalace.
Snadné použití!
Toto čidlo nevyžaduje žádnou konfiguraci. Po instalaci je připraveno k použití. Pro většinu aplikací postačí výchozí nastavení. V případě potřeby lze nastavení upravit prostřednictvím Modbus RTU. Například lze zvolit jiný typ výstupu, aby byl kompatibilní s dalšími zařízeními: 0-10 VDC / 0-20 mA / 0-100 % PWM / Modbus RTU. Nastavitelná je také intenzita světla LED diod pro indikaci stavu. Mapa registrů Modbus poskytuje úplný přehled všech nastavitelných parametrů.
Špičková kvalita a spolehlivost
Toto čidlo je vyráběno v Evropě. Každé čidlo je kalibrováno a testováno v našem závodě. V nepravděpodobném případě poruchy prvku snímače TVOC lze tento modul vyměnit. Používáme vysoce kvalitní snímací prvky a komponenty. Tím je zajištěna dlouhodobá stabilita a přesnost tohoto čidla.
