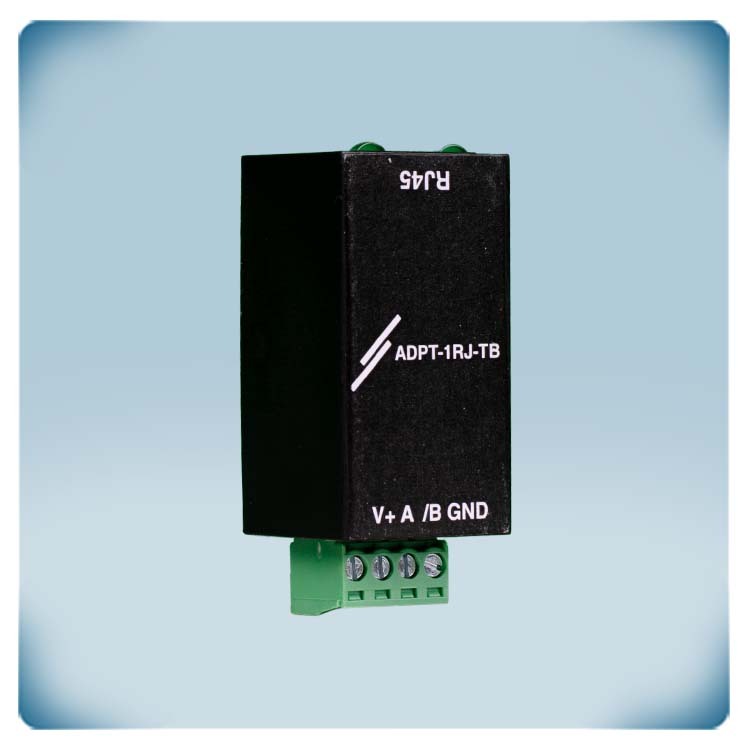

.webp "RJ45 na svorkovnici")
.webp "Svorkovnice na RJ45")
.webp "PoM na svorkovnici")
.webp "Svorkovnice na PoM")
.webp "Adaptér Modbus RTU")
Katalogový list
Doplňující specifikace a popis
Power over Modbus (PoM)
Power over Modbus (PoM) označuje způsob distribuce napájení spolu s datovou komunikací v rámci infrastruktury sítě Modbus, tj. komunikace Modbus RTU a napájecí napětí 24 V DC jsou distribuovány prostřednictvím konektoru RJ45. V tomto zapojení jsou komunikační signály Modbus RTU a napájecí napětí 24 V DC přenášeny stejným konektorem nebo kabelem RJ45. Tento přístup zjednodušuje kabeláž a proces instalace, protože eliminuje potřebu samostatných napájecích kabelů, což jej činí efektivnějším a pohodlnějším, zejména v aplikacích průmyslové automatizace a řízení, kde se sítě Modbus běžně využívají.

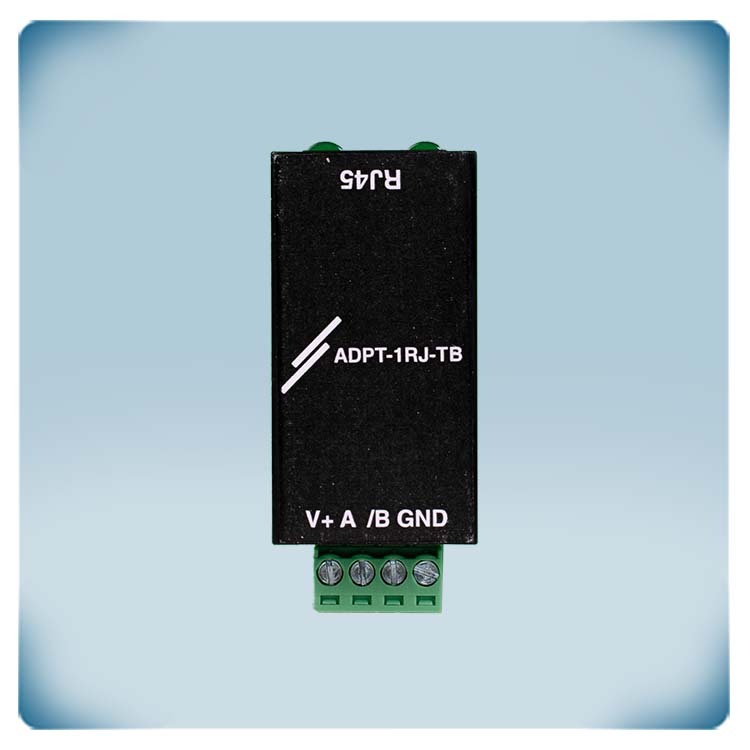

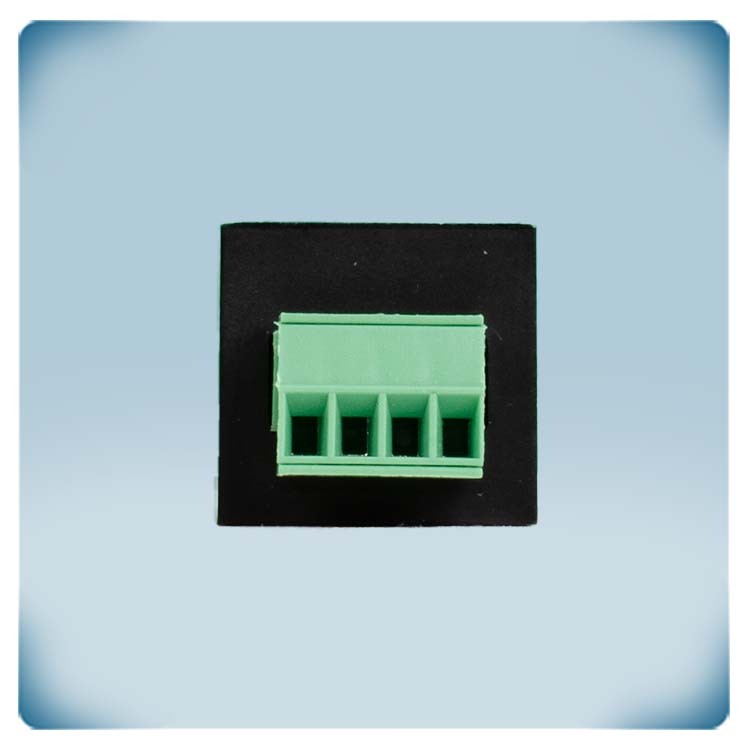

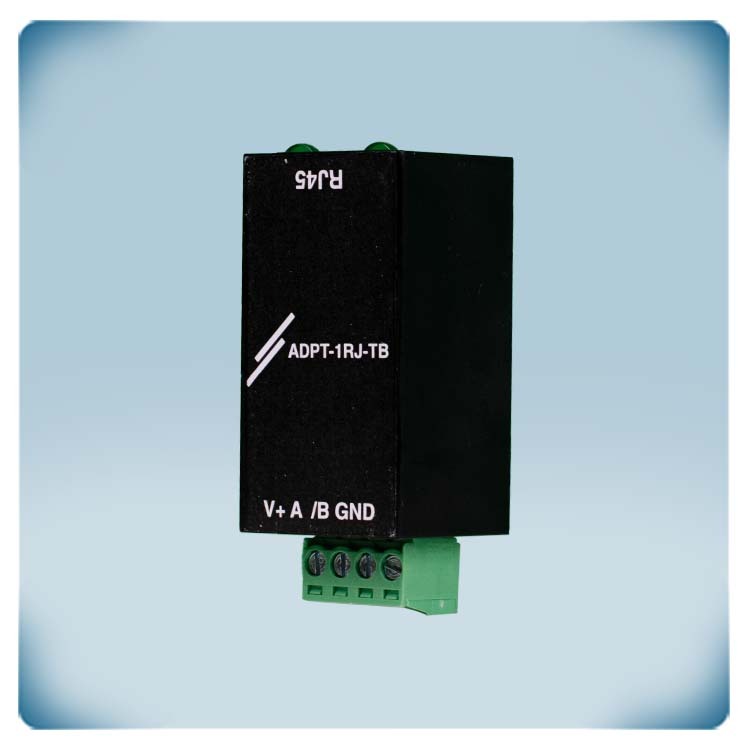

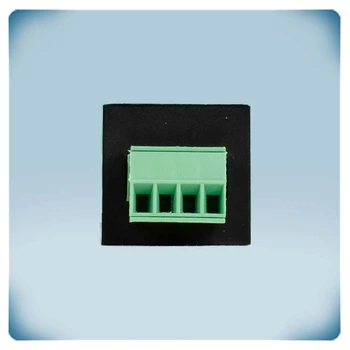

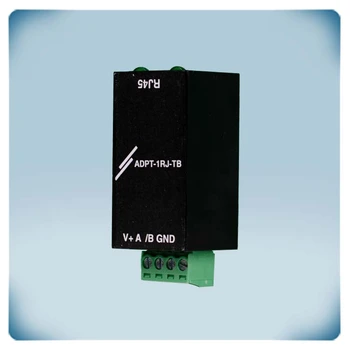

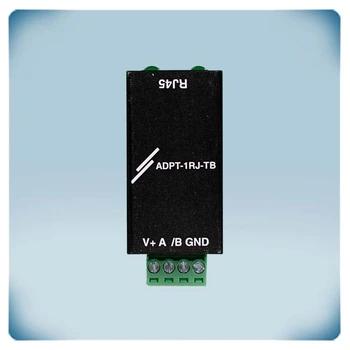

Tento adaptér lze použít k připojení produktů Sentera se svorkovnicí do sítě Modbus RTU pomocí konektorů RJ45. Mnoho produktů Sentera lze připojit prostřednictvím konektoru RJ45. Tento způsob zapojení je efektivní a jednoduchý. Díky svorkovnici s šroubky na jedné straně adaptéru mohou uživatelé snadno připojit vodiče jejich zajištěním šrouby, což zajišťuje spolehlivé spojení. Tato konfigurace usnadňuje integraci produktů Sentera nebo jiných zařízení vybavených svorkovnicemi do sítí Modbus RTU využívajících konektory RJ45. Nabízí pohodlné řešení pro uživatele, kteří preferují nebo vyžadují připojení přes svorkovnice.
Univerzálnost

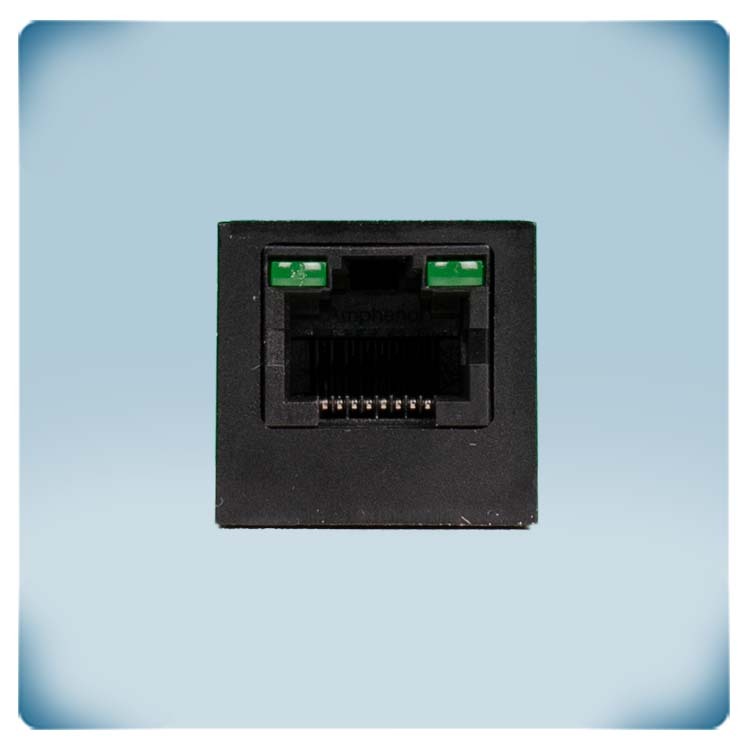

Jasně označené šroubovací svorky na adaptéru zjednodušují proces zapojení a umožňují uživatelům snadno identifikovat a připojit příslušné vodiče. Kabel UTP (Unshielded Twisted Pair) lze snadno opatřit konektorem RJ45 pomocí krimpování a zapojit do 8pinové zásuvky RJ45, což dále usnadňuje proces instalace. Osm pinů poskytuje přístup k 8 vodičům v kabelu, které tvoří 4 kroucené páry po délce kabelu. Stejné schéma připojení se používá pro všechny Ethernetové kabely s kroucenými páry.
Jasně označené šroubovací svorky na adaptéru zjednodušují proces zapojení a umožňují uživatelům snadno identifikovat a připojit příslušné vodiče. Kabel UTP (Unshielded Twisted Pair) lze snadno opatřit konektorem RJ45 pomocí krimpování a zapojit do 8pinové zásuvky RJ45, což dále usnadňuje proces instalace. Osm pinů poskytuje přístup k 8 vodičům v kabelu, které tvoří 4 kroucené páry po délce kabelu. Stejné schéma připojení se používá pro všechny Ethernetové kabely s kroucenými páry.
Tato snadná použitelnost zvyšuje efektivitu a snižuje čas a úsilí potřebné pro instalaci, což zajišťuje hladkou integraci produktů Sentera nebo jiných zařízení do sítí Modbus RTU.
