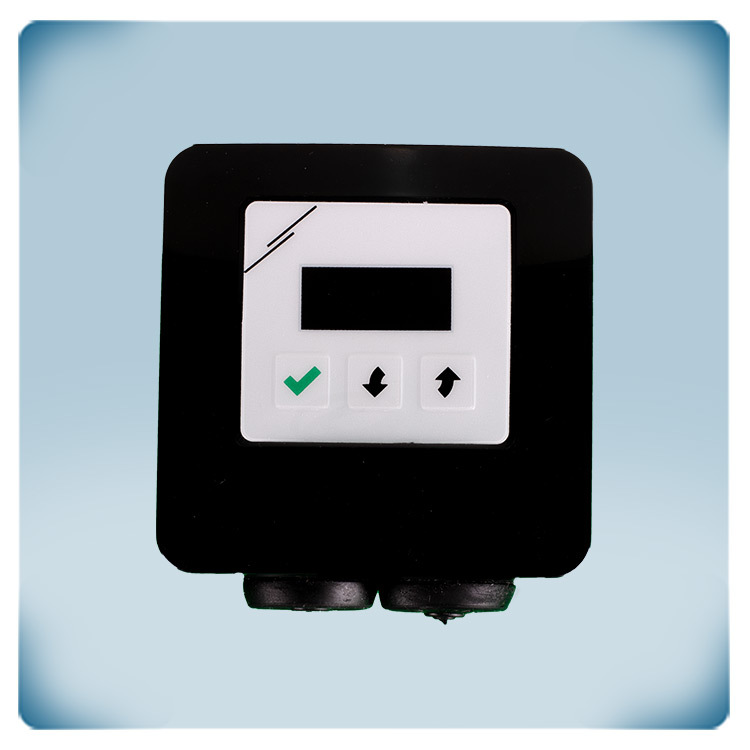

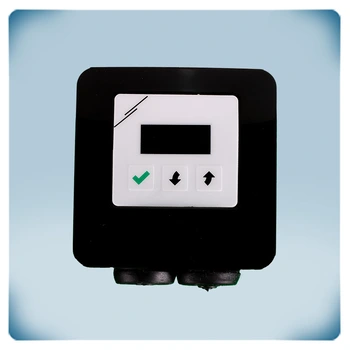

Bytový regulátor VZT - antracitový kryt
Popis výrobku
Regulátor otáček EC ventilátoru RDCV je náš špičkový digitální potenciometr a regulátor HVAC navržený pro přesné řízení ventilace. Umístěný v elegantním antracitovém krytu s moderním stylem nabízí tento regulátor univerzální funkčnost, která uspokojí Vaše potřeby ve ventilaci.
V manuálním režimu bez námahy dolaďte svůj systém pomocí intuitivního rozhraní se 3 tlačítky. Analogový výstup je výkonný, schopný ovládat EC ventilátory, regulátory otáček AC ventilátorů, frekvenční měniče nebo klapky. Vyberte si mezi kontinuálním proměnným výstupem nebo jej segmentujte do 2-10 stejných kroků s nastavitelnými minimálními a maximálními hodnotami, abyste přizpůsobili výkon Vašim požadavkům.
Pro bezproblémový automatizovaný zážitek připojte HVAC čidlo Sentera a aktivujte automatický režim. Analogový výstup nyní dynamicky reaguje na okolní teplotu, relativní vlhkost, koncentraci CO2, kvalitu vzduchu (koncentrace TVOC) nebo diferenční tlak. Snadno upravte požadované hodnoty a parametry pomocí 3-tlačítkového rozhraní nebo komunikace Modbus RTU.
Tento pokročilý regulátor pracuje v rozsahu napájecího napětí 110 - 230 V AC a poskytuje flexibilitu pro různé aplikace. Kryt nabízí možnosti povrchové i vestavné montáže, což zajišťuje kompatibilitu s různými ventilačními nastaveními.
Vyzkoušejte přesnost, efektivitu a přizpůsobivost s regulátorem otáček EC ventilátoru RDCV. Zvyšte výkon svého ventilačního systému pomocí regulátoru, který Vám dává kontrolu a nabízí bezproblémovou kombinaci manuálního nastavení a automatizované inteligence.
Doplňující specifikace a popis
Ovládání EC ventilátorů
EC ventilátory a AC ventilátory jsou velmi odlišné. EC ventilátory nabízejí četné výhody – od levnějšího provozu přes snížení hučení a bzučení až po zvýšený výkon a přesnější ovládání. Rozdíl mezi EC ventilátorem a AC ventilátorem je ten, že EC ventilátor je digitální. EC znamená „elektronicky komutovaný“, což lze chápat tak, že uvnitř ventilátoru je deska s plošnými spoji, která jej ovládá.
RDCV je určen pro regulaci otáček EC ventilátoru. EC ventilátor lze ovládat různými signály (0-10 V DC / 0-20 mA / PWM). Ve většině případů je však řízen pomocí zasílání signálu 0-10 V do ventilátoru, což je výchozí nastavení regulátoru RDCV.
Ruční ovládání rychlosti ventilátoru
V manuálním režimu je RDCV digitální potenciometr s analogovým výstupem. Výchozí typ výstupu je 0-10 V. Prostřednictvím komunikace Modbus RTU lze zvolit jiný typ výstupu: 0-10 VDC / 0-20 mA 0-100% PWM. Tento analogový výstupní signál lze nastavit plynule proměnně nebo ve 2-10 krocích. Výstup lze nastavit ručně pomocí šipek nahoru a dolů. Stisknutím tlačítka se zeleným zaškrtávacím znaménkem po dobu 4 sekund lze potenciometr aktivovat nebo deaktivovat. Zvolená hodnota výstupu je zobrazena prostřednictvím 7segmentového LED displeje (% nebo číslo kroku). Prostřednictvím 3tlačítkového klávesového rozhraní lze zvolit manuální nebo automatický režim.
Automatický režim

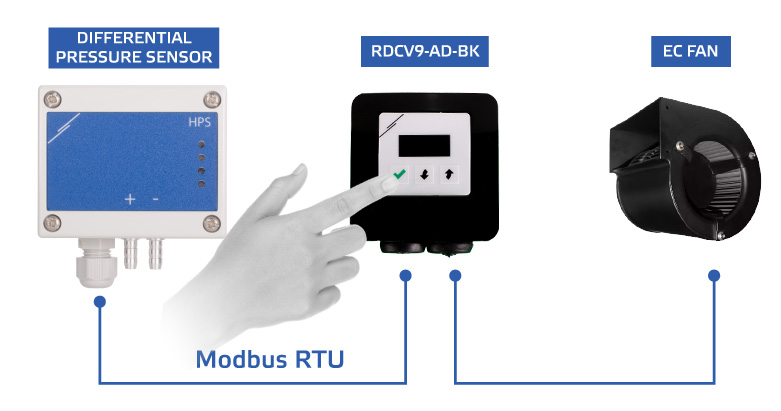

V automatickém režimu je RDCV regulátorem VZT. V tomto provozním režimu musí být RDCV připojen k čidlu Sentera. V automatickém režimu je výstupní hodnota řízena automaticky v závislosti na naměřené hodnotě. Požadovanou hodnotu (zadanou hodnotu) lze nastavit pomocí třítlačítkového klávesnicového rozhraní. K RDCV lze připojit různé typy čidel Sentera. Analogový výstup lze řídit v závislosti na teplotě, vlhkosti, CO2, kvalitě vzduchu (TVOC) nebo diferenčním tlaku. Další podrobnosti naleznete v montážním návodu k výrobku.
V manuálním režimu je RDCV digitální potenciometr s analogovým výstupem. Výchozí typ výstupu je 0-10 V. Prostřednictvím komunikace Modbus RTU lze zvolit jiný typ výstupu: 0-10 VDC / 0-20 mA 0-100% PWM. Tento analogový výstupní signál lze nastavit plynule proměnně nebo ve 2-10 krocích. Výstup lze nastavit ručně pomocí šipek nahoru a dolů. Stisknutím tlačítka se zeleným zaškrtávacím znaménkem po dobu 4 sekund lze potenciometr aktivovat nebo deaktivovat. Zvolená hodnota výstupu je zobrazena prostřednictvím 7segmentového LED displeje (% nebo číslo kroku). Prostřednictvím 3tlačítkového klávesového rozhraní lze zvolit manuální nebo automatický režim.
Automatický režim
V automatickém režimu je RDCV regulátorem VZT. V tomto provozním režimu musí být RDCV připojen k čidlu Sentera. V automatickém režimu je výstupní hodnota řízena automaticky v závislosti na naměřené hodnotě. Požadovanou hodnotu (zadanou hodnotu) lze nastavit pomocí třítlačítkového klávesnicového rozhraní. K RDCV lze připojit různé typy čidel Sentera. Analogový výstup lze řídit v závislosti na teplotě, vlhkosti, CO2, kvalitě vzduchu (TVOC) nebo diferenčním tlaku. Další podrobnosti naleznete v montážním návodu k výrobku.
Řízení na základě požadované hodnoty nebo manuální řízení
Výstupní signál může přímo řídit EC ventilátor nebo regulátor otáček AC ventilátoru. Může také ovládat pohon klapky. Toto zařízení lze tedy použít pro manuální nebo poptávkové řízení otáček ventilátoru.
Výstupní signál může přímo řídit EC ventilátor nebo regulátor otáček AC ventilátoru. Může také ovládat pohon klapky. Toto zařízení lze tedy použít pro manuální nebo poptávkové řízení otáček ventilátoru.
Pokud se rozhodnete pro ruční ovládání, můžete využít rozhraní klávesnice. U pokročilejších automatických nebo poptávkových možností je řízení založeno na údajích připojeného čidla, jehož výstup řídí ventilaci.
Komunikace Modbus RTU
Regulátor je vybaven komunikací Modbus RTU. Zařízení od společnosti Sentera s Modbus RTU na desce lze standardně nastavit pomocí bezplatného softwaru 3SModbus. Modbus RTU Holding registry duplikují funkce zvolené přes rozhraní klávesnice. Pokud se rozhodnete využít tuto funkci, budete mít přístup ke kompletní sadě funkcí nabízených RDCV pomocí Vašeho počítače.
Vestavná nebo povrchová montáž

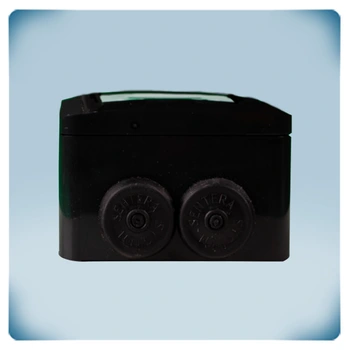

Kryt regulátoru umožňuje povrchovou nebo vestavnou montáž. Při zabudování do stěny nabízí krytí IP44 proti vniknutí nečistot a prachu. Při povrchové montáži je stupeň krytí IP54.
RDCV lze nainstalovat na všechny druhy stěn – plné, sádrokartonové nebo dřevěné panely. Pokud se rozhodnete pro vestavnou instalaci, montážní otvory dokonale pasují do standardních evropských nástěnných krabic používaných pro zapuštěnou montáž.
