Katalogový list
Regulátor CO2 | zapuštěná montáž | vizuální signalizace | 230 V AC
Popis výrobku
Čidlo CO2 pro měření teploty, relativní vlhkosti, CO2 (oxidu uhličitého) a úrovně okolního světla. Unikátní kryt umožňuje montáž pod omítku nebo na povrch. Napájecí napětí je 230 V AC. Algoritmus čidla řídí jeden výstup 0-10 V na základě naměřených hodnot. Tento jediný výstup přímo ovládá EC ventilátor, regulátor otáček AC ventilátoru nebo pohon klapky. Všechna měření a výstupní hodnoty jsou dostupné prostřednictvím komunikace Modbus RTU. Prvek snímače CO2 je vyměnitelný. V mnoha aplikacích se detekce okolního světla používá k řízení větracího systému v závislosti na obsazenosti místnosti.
Dokumenty
Doplňující specifikace a popis
Technologie NDIR
Lidé při dýchání produkují CO2 neboli oxid uhličitý. Proto je koncentrace CO2 dobrým ukazatelem obsazenosti a úrovně aktivity osob v určitém prostoru. V mnoha aplikacích se čidla CO2 používají jako indikátor požadavků na větrání. Toto čidlo nabízí jasné vizuální zobrazení hladiny CO2 prostřednictvím zelené, žluté a červené LED diody. Zelená LED indikuje, že hladina CO2 je v rozmezí - je zajištěn dostatečný přívod čerstvého vzduchu. Když se hladina CO2 dostane do výstražného rozsahu, rozsvítí se žlutá LED dioda. Červená barva znamená: CO2 mimo rozsah nebo nedostatečný přívod čerstvého vzduchu. Naměřené hodnoty teploty, relativní vlhkosti, CO2, rosného bodu a úrovně okolního osvětlení jsou k dispozici prostřednictvím Modbus RTU. K měření hladiny CO2 se používá technologie NDIR neboli nedisperzní infračervené světlo. Tato technologie zajišťuje nízké provozní náklady a přesný a dlouhodobý stabilní provoz.
Jak regulovat přívod čerstvého vzduchu?
Výstup tohoto čidla může ovládat EC ventilátor, regulátor otáček AC ventilátoru nebo pohon klapky. Výstupní hodnota se mění úměrně v závislosti na naměřené teplotě, vlhkosti a koncentraci CO2. Pokud je potřeba více čerstvého vzduchu, čidlo zvýší otáčky ventilátoru nebo otevře klapku.
Snadné připojení!
Toto čidlo vyžaduje napájecí napětí 230 V AC - není třeba externí zdroj napájení. Svorkovnice s klecovými svorkami zkracují dobu zapojení a instalace. Eliminují potřebu rutinní údržby a zaručují spolehlivý kontakt pro plné i laněné vodiče.
Zapuštěná montáž
![Čidlo na stenu](/cs/soubory/článek/obrázek/popis/fcmf8-r/čidlo-co2-230-vac.jpg)

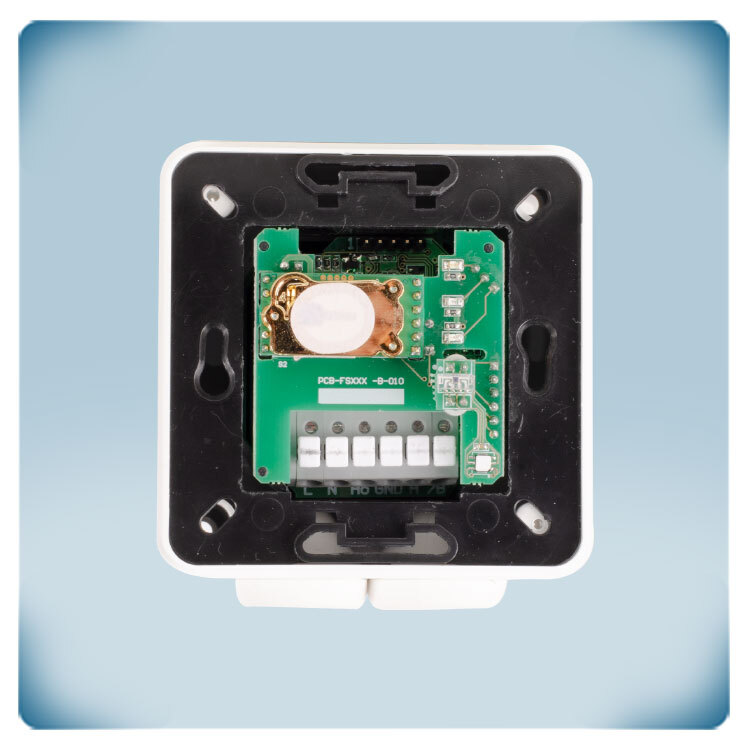

Skříň má krytí IP30 proti vniknutí prachu a vlhkosti. Umožňuje povrchovou nebo vestavnou montáž. Pro zajištění optimálního výkonu by měl být chráněn před přímým slunečním světlem. Toto čidlo lze namontovat na rovnou stěnu nebo do standardní evropské montážní krabice. Na stěně je pak viditelná pouze přední deska čidla - čidlo je namontováno pod omítku.
Snadné použití!
Toto čidlo nevyžaduje žádnou konfiguraci. Po instalaci je připraveno k použití. Pro většinu aplikací postačí výchozí nastavení. V případě potřeby lze nastavení upravit prostřednictvím Modbus RTU. Například lze zvolit jiný typ výstupu, aby byl kompatibilní s jinými zařízeními: 0-10 VDC / 0-20 mA / 0-100 % PWM / Modbus RTU. Nastavitelná je také intenzita světla LED diod pro indikaci stavu. Mapa registrů Modbus poskytuje úplný přehled všech nastavitelných parametrů.
Samokalibrace pro vyrovnání odchylky čidla
Algoritmus autokalibrace ABC logic je ve výchozím nastavení povolen. Tento algoritmus je určen k použití v aplikacích, kde koncentrace CO2 klesne na hodnoty mimo okolní podmínky (400 ppm) alespoň jednou (15 minut) za 7 dní, což se obvykle vyskytuje v době neobsazenosti. Snímač dosáhne provozní přesnosti po 25 hodinách nepřetržitého provozu za stavu, kdy byl vystaven okolním referenčním úrovním vzduchu 400 ppm ± 10 ppm CO2.
