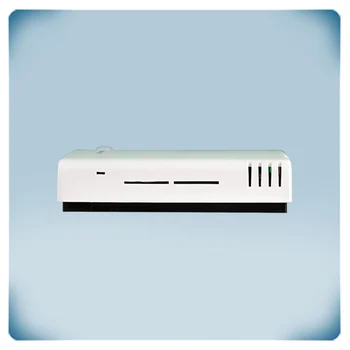

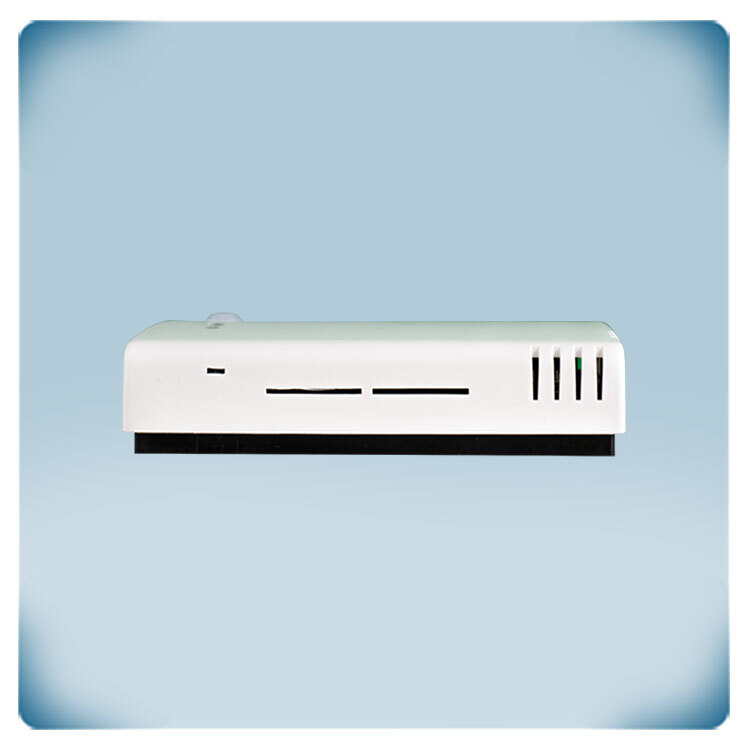

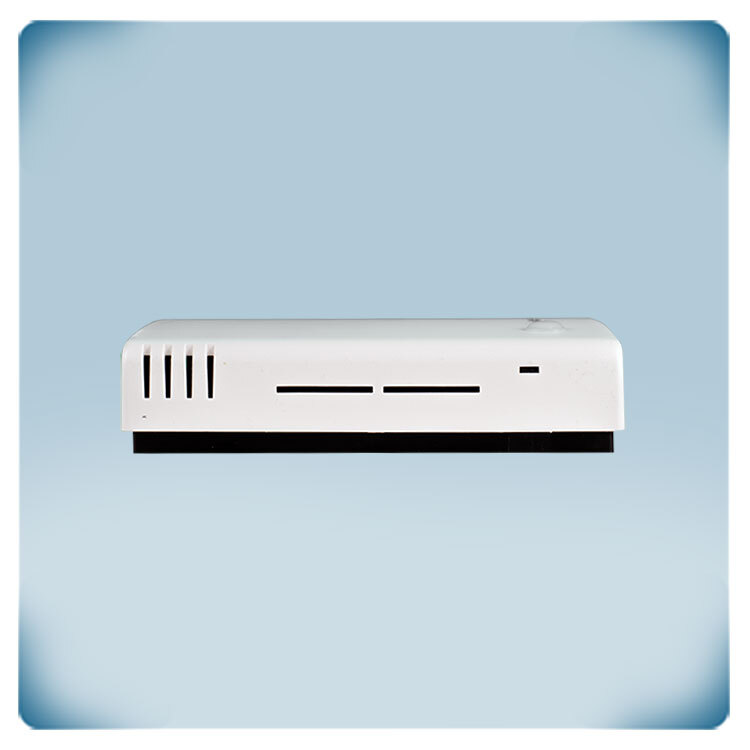

Čidlo CO2 | montáž na stěnu | vizuální signalizace, 24 VAC - VDC
Popis výrobku
Čidlo pro měření teploty, relativní vlhkosti, CO2 (oxidu uhličitého) a úrovně okolního osvětlení. Napájecí napětí je 24 V AC nebo 24 V DC. Zelená, žlutá a červená LED kontrolka zobrazují přehledně hladinu CO2. Naměřené hodnoty jsou přenášeny prostřednictvím tří analogových výstupů a komunikace Modbus RTU. Výchozí typ výstupu je 0-10 V. Lze zvolit různé typy výstupů. Snímací prvek CO2 je vyměnitelný. V mnoha aplikacích se detekce okolního světla používá k řízení větracího systému v závislosti na obsazenosti místnosti. Všechna nastavení lze upravovat prostřednictvím komunikace Modbus RTU. Nastavitelná je také intenzita světla LED diod pro indikaci stavu. Obvykle se tento snímač používá v budovách ke sledování hladiny CO2 a ke kontrole, zda je do místnosti přiváděn dostatečný přísun čerstvého vzduchu. Také ve školách, kancelářských budovách, restauracích atd. ke sledování hladiny oxidu uhličitého a ke kontrole, zda je do místnosti přiváděn dostatečný přísun čerstvého vzduchu.
Doplňující specifikace a popis
Je zajištěn dostatečný přívod čerstvého vzduchu?
Lidé při dýchání produkují CO2 neboli oxid uhličitý. Proto je koncentrace CO2 dobrým ukazatelem obsazenosti a úrovně aktivity v prostoru. V mnoha aplikacích se senzory CO2 používají jako indikátor požadavků na větrání. Toto čidlo nabízí jasnou vizuální indikaci hladiny CO2 prostřednictvím zelené, žluté a červené LED diody. Zelená LED indikuje, že hladina CO2 je v rozmezí - je zajištěn dostatečný přívod čerstvého vzduchu. Když se hladina CO2 dostane do výstražného rozsahu, rozsvítí se žlutá LED dioda. Červená barva znamená: CO2 mimo rozsah nebo nedostatečný přívod čerstvého vzduchu. Naměřená teplota, relativní vlhkost a hladina CO2 jsou k dispozici prostřednictvím tří analogových výstupů a prostřednictvím protokolu Modbus RTU. Rosný bod a úroveň okolního osvětlení jsou k dispozici prostřednictvím Modbus RTU.
Technologie snímače NDIR
K měření hladiny CO2 se používá technologie NDIR neboli nedisperzní infračervené záření. Tato technologie nabízí nízké náklady na životní cyklus a přesný a dlouhodobě stabilní provoz.
Výstupy 0-10 V pro přenos naměřených hodnot
Toto čidlo má tři analogové výstupy. Každý z nich přenáší jednu z měřených hodnot. Např. ve výchozím nastavení bude výstup 1 přenášet 0 V při 0 °C a 10 V při 50 °C. Každá výstupní hodnota se mění úměrně v závislosti na měřené teplotě, vlhkosti nebo koncentraci CO2. Naměřená teplota je k dispozici prostřednictvím výstupu 1, relativní vlhkost prostřednictvím výstupu 2 a koncentrace CO2 prostřednictvím výstupu 3.
Povrchová montáž
Tento snímač lze instalovat v interiéru na stěnu nebo na povrch. Montážní otvory jsou přizpůsobeny standardním evropským krabicím pro montáž na stěnu. Čidlo lze k nástěnné montážní krabici připevnit dvěma šrouby. Kryt čidla zakryje celou nástěnnou montážní krabici. Pro zajištění optimálního výkonu by měl být chráněn před přímým slunečním světlem.
Snadné použití!
Toto čidlo nevyžaduje konfiguraci. Po instalaci je připraven k použití. Pro většinu aplikací postačí výchozí nastavení. V případě potřeby lze nastavení upravit prostřednictvím sběrnice Modbus RTU.
Např. lze zvolit jiný typ výstupu, aby byl kompatibilní s jinými zařízeními: 0-10 VDC / 0-20 mA / 0-100 % PWM. Nastavitelná je také intenzita světla LED diod pro indikaci stavu. Mapa registrů Modbus poskytuje úplný přehled všech nastavitelných parametrů.
Třívodičové připojení
Toto čidlo může být napájeno 24 V DC nebo 24 V AC. Je určen pro 3vodičové připojení. Zem výstupů (GND) je interně spojena se zemí napájecího napětí (V-). Dbejte na to, abyste tuto společnou zem nepřipojovali k jiným zařízením, která jsou napájena stejnosměrným napětím.
Samokalibrace pro kompenzaci driftu snímače
Algoritmus autokalibrace logiky ABC je ve výchozím nastavení povolen. Tento algoritmus je určen k použití v aplikacích, kde koncentrace CO2 klesne na hodnoty mimo okolní podmínky (400 ppm) alespoň jednou (15 minut) za 7 dní, což se obvykle vyskytuje v době neobsazenosti. Snímač dosáhne provozní přesnosti po 25 hodinách nepřetržitého provozu za stavu, kdy byl vystaven okolním referenčním úrovním vzduchu 400 ppm ± 10 ppm CO2.
Stupeň krytí IP30
Kryt nabízí stupeň krytí IP30 proti vniknutí prachu a vlhkosti. Lze jej namontovat na stěnu v interiéru. Pro zajištění optimálního výkonu by měl být chráněn před přímým slunečním světlem.
