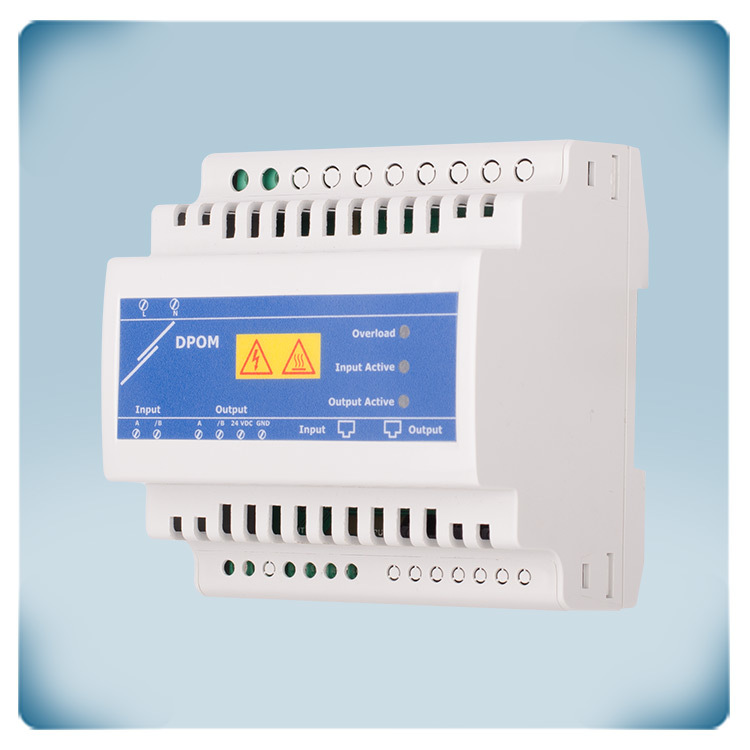

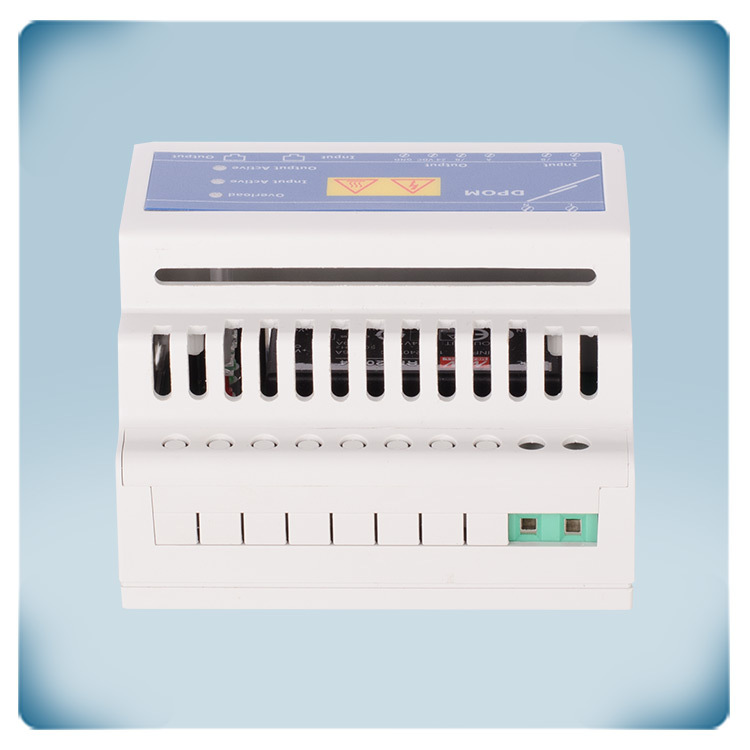

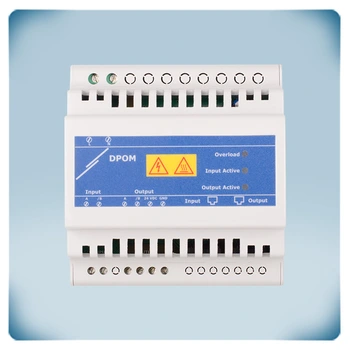

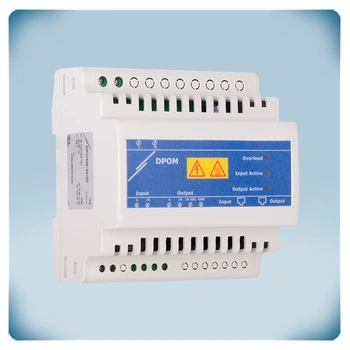

Захранващ модул с Modbus комуникация за монтаж на DIN шина
Описание на продукта
DPOM8-24-20 представлява захранващ модул с Modbus комуникация за монтаж на стандартна DIN шина. Устройството е с вграден Modbus RTU повторител и осигурява защита срещу евентуално късо съединение или претоварване на мрежата, като максималният товар следва да е 900 мA или 20 W.
Модулът има вграден изход с 24 VDC захранващо напрежение, като всички устройства следва да бъдат свързани посредством клемореда с пружинни клеми или RJ45 конектори. Благодарение на вградения повторител осигурявате надеждна комуникация между свързаните устройства на Сентера.
Захранващото напрежение е в диапазона между 85 и 264 VAC (50-60 Hz). Корпусът на изделието е със степен на защита IP20 срещу проникване на прах или влага в електрониката.
Допълнителни спецификации и описание
Функциите на две устройства, събрани в едно
DPOM8-24-20 съчетава функциите на захранващ PoM модул (комбинация на интерфейс със захранване по Modbus) за монтаж върху DIN шина с изход 24 VDC и вграден, напълно изолиран повторител на комуникация по Modbus RTU с индикатори от предаващата страна.
Захранващо напрежение от 24 VDC
Благодарение на използването на стандартно 24-волтово захранващо напрежение, модулът DPOM8-24-20 предоставя надеждна защита срещу евентуално късо съединение или претоварване на мрежата поради множеството свързани устройства. В случаите на късо съединение или претоварване на мрежата, Вашето устройство следва да се изключи автоматично с цел предотвратяване на последвали повреди. Защитата от пренапрежение предотвратява подаването на прекомерно напрежение към товара. Изхдоът на устройстовото е с 24 VDC захранване, а входът се използва само за Modbus RTU повторителя.
Налични са два изхода с две възможности за свързване на кабелите за изходно напрежение: посредством клеморед с пружинни клеми или RJ45 конектор.
Modbus RTU повторител
Като галванично изолиран повторител, DPOM8-24-20 е предназначен за свързване на устройства на Сентера и осигуряване на надеждна комуникация по Modbus RTU. Изключително подходящ е за приложения, в които дължината на кабелите на свързаните устройства на Сентера е по-голяма поради огромната дистанция между тях, като същевременно процеса на предаване на данни между изделията остава непрекъснат.
Повторителят увеличава силата на сигнала и компенсира понижаването му поради редица фактори като шумово замърсяване или спад в подаваното захранващо напрежение. Посредством използването на повторител, можете да разширите мрежата от свързани устройства с цел покриване на повече области или свързване на устройства, инсталирани на дистанция едно от друго. DPOM8-24-20 следва да подсили комуникацията по Modbus в приложения, където разстоянието между различните устройства на Сентера е толкова голямо, че комуникацията между свързаните изделия се губи, като гарантира стабилно предаване на данни между тях, дори при наличието на прекалено дълги кабели.
Подходящо за всеки тип приложение
Широкият обхват на захранващото напрежение (85-264 VAC, 50-60 Hz) прави устройството подходящо за множество и най-различни ОВиК приложения.

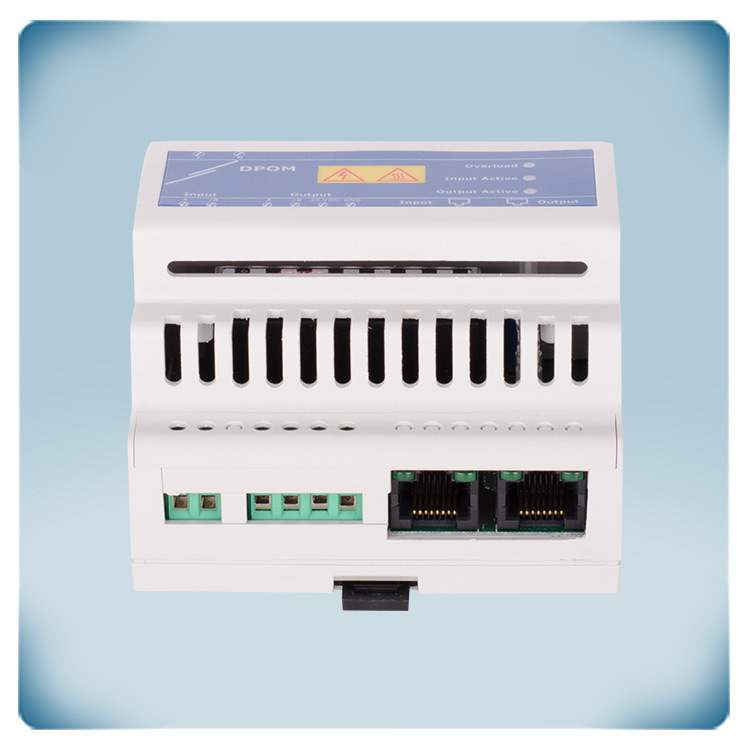

Свързване посредством RJ45 конектор или клеморед с пружинни клеми
Клеморедът с пружинни клеми често се използва в електрически инсталации за свързване на проводници, като проводниците за товара могат да се оголят и прокарат в клемореда, като след това ги затегнете здраво, използвайки обикновена отвертка. От друга страна, RJ45 конекторите се използват предимно в инсталации, които изискват свързване и предаване на данни посредством интернет. Принципно, този вид конектори се асоциират със стандартните интернет кабели, но те също така могат да се използват и за други цели, включително и свързването на товар към дадено устройство. В стандартна Modbus RTU мрежа, RJ45 конекторите осигуряват надеждно свързване на 24 VDC захранващото напрежение и комуникацията по Modbus.
Светодиоди за указване статуса на изделието
Захранващият модул DPOM8-24-20 разполага с вградени LED индикатори за проследяване работният статус на устройството и комуникацията между свързаните изделия. Светодиодите в зелено (за указване на успешно свързани вход или изход) трябва да премигват, указвайки активна комуникация между свързаните устройства. В случай на претоварване, червеният светодиод започва да премигва. Премигващи зелени светодиоди на RJ конектoрите (RX и TX) указват, че комуникацията по Modbus RTU е активна.
Подходящ за монтаж върху DIN шина
Копрусът на изделието е подсилен със степен на защита IP20 срещу проникване на прах или влага в електрониката на устройството. Модулът е предназначен за монтаж върху DIN шина в електрически шкаф.
